Предохранители и реле Предохранители и реле Acura Integra 1990-1993
Схемы относятся к указанным годам и вариантам Предохранители и реле Acura Integra 1990-1993. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

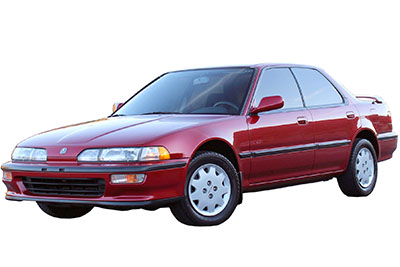

В этой статье рассматривается второе поколение Acura Integra, выпускавшееся с 1990 по 1993 год. Здесь представлены схемы блоков предохранителей для Акура Интегра 1990, 1991, 1992 и 1993, сведения об их расположении в автомобиле, а также назначение каждого предохранителя и реле.
Смотрите другие Acura Integra:
Схема предохранителей Acura Integra 1990-1993
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

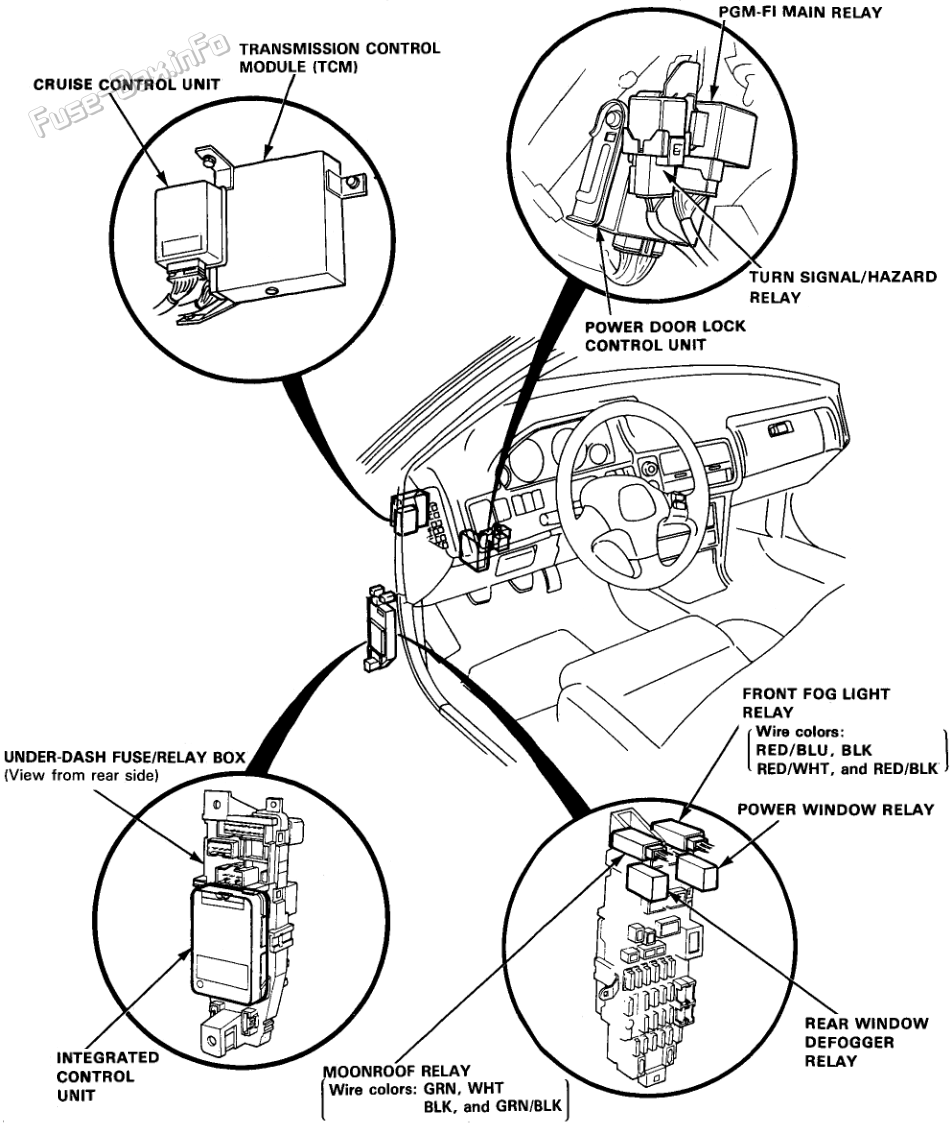

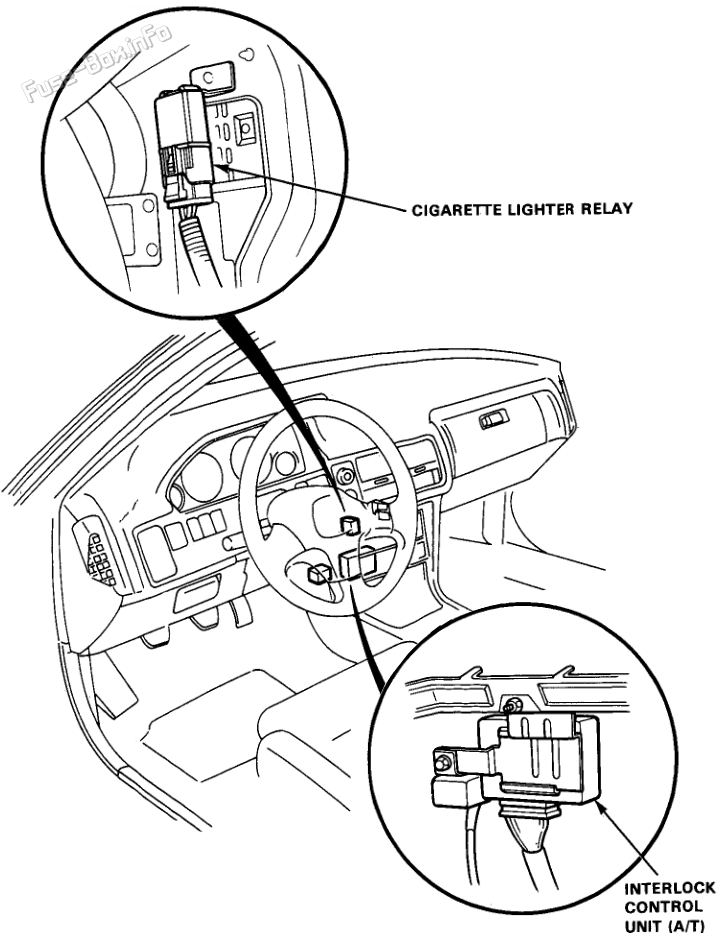

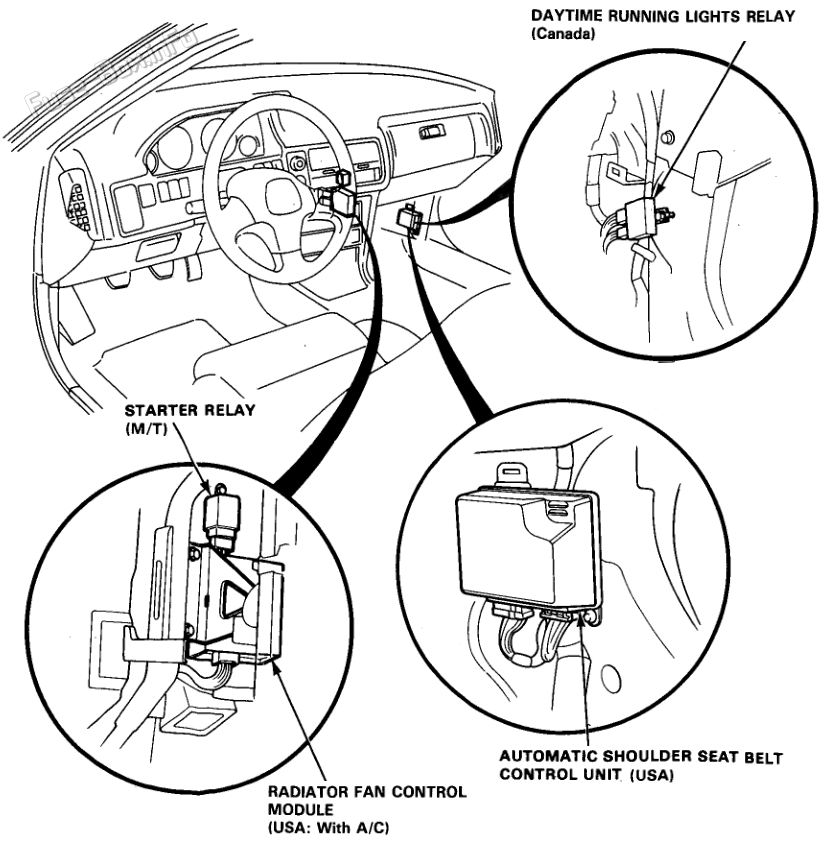

Расположение предохранителей и реле

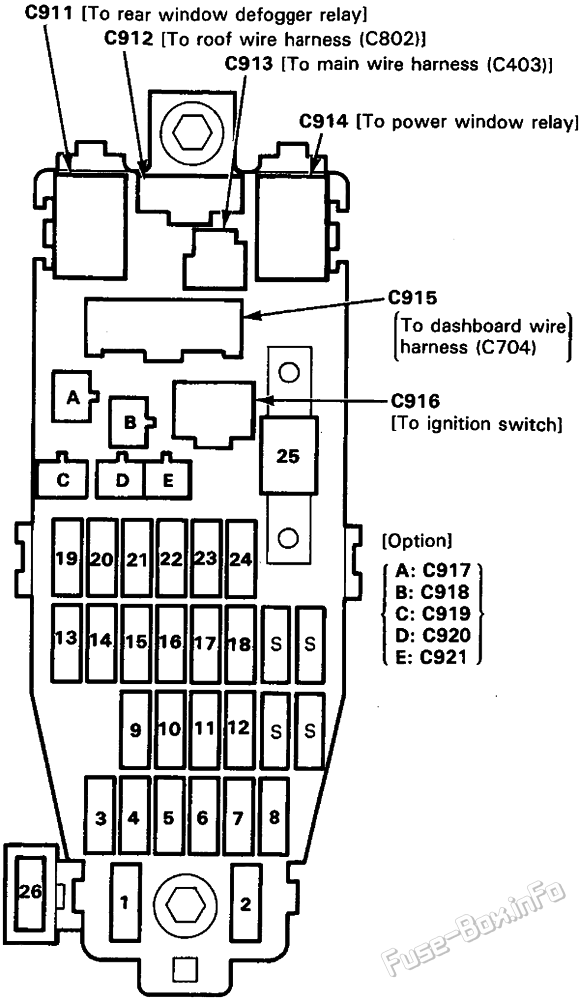

Схема блока предохранителей
| № | А | Описание |
|---|---|---|
| 1 | 10A | Повернуть сигнал/задний ход Фонари заднего хода |
| 2 | 20A | Передний двигатель справа |
| 3 | 10A | Правая фара (ближний свет) |
| 4 | 10A | Левая фара (ближний свет) Передняя противотуманная фара |
| 5 | 20A | Блок управления центральным замком |
| 6 | 20A | Электродвигатель левого заднего стеклоподъемника |
| 7 | 20A | Главный переключатель/мотор |
| 8 | 20A | Электродвигатель правого заднего стеклоподъемника |
| 9 | 10A | Правая фара (дальний свет) Индикатор дальнего света |
| 10 | 10A | левая фара (дальний свет) |
| 11 | 15A | Многофункциональный блок управления Огни на панели управления обогревателями Огни переключателя A/C Передние стояночные огни Регулятор яркости Подсветка панели приборов Световая бардачка Модель Lightslin dim для часов, указатель положения передачи A/T и индикатор управления движением Задние габаритные / боковые фонари Подсветка номерного знака Прицеп |
| 12 | 15A | Электродвигатель вентилятора радиатора (с А/С) |
| 13 | - | - |
| 14 | 15A | Многофункциональный блок управления Часы (+B) Прикуриватель Радиоприемник и кассетный проигрыватель (+B) Плафон освещения салона Двигатель с антенной мощностью Легкое соединение с грузовым участком Световая передняя карта Прицеп |
| 15 | 20A | Канада: мотор с лунной крышей |
| 16 | 20A | Многофункциональный блок управления (комбинированный операционный стеклоочиститель/мытьевая машина) (Канада) Реле стеклоподъемников Электродвигатель стеклоочистителя Моющие машины Электродвигатель заднего стеклоочистителя Реле люка |
| 17 | 7.5A | Световой индикатор выключателя заднего окна Реле обогревателя заднего стекла Зеркала с мощностью Реле муфты компрессора A/C Реле с вентилятором Конденсера (Канада) Светофор переключателя A/C Панель управления отопителем Двигатель управления системой отопления Электродвигатель заслонки рециркуляции Блок управления ABS Реле электродвигателя ABS ABS передний аварийный реле ABS Задняя аварийная реле |
| 18 | 7.5A | Сигнал стартера ECM PGM-FI контрольная схема |
| 19 | 10A | Передние противотуманные огни |
| 20 | 15A | вентилятор радиатора модуль управления (с A/C) Вентилятор конденсатора Муфта компрессора A/C |
| 21 | 15A | Электродвигатель вентилятора радиатора (без А/С) Реле вентилятора радиатора (с А/С) вентилятор радиатора модуль управления (с A/C) |
| 22 | 10A | Радиоприемник и кассетный проигрыватель () ACC) Реле прикуривателя |
| 23 | 7.5A | Многофункциональный блок управления (IG1) Габариты и предупреждающие огни Контрольный индикатор движения Указатель положения передачи A/T Соленоид блокировки селектора Часы Автоматический блок управления плечевым ремнем безопасности (US) |
| 24 | 15A | PGM-FI основной реле и топливный насос EGR клапан Evap Выбросы оратиевых газов (EVAP) клапан устройства для очистки соленоида Тормозной клапан регулятора давления топлива Регулятор напряжения (IG1) вентилятор радиатора модуль управления (US С А/С) Круизный блок управления |
| 25 | 40A | IGNITION SWITCH (BAT -B) Электродвигатель вентилятора отопителя Модуль управления зажигательной катушкой и зажиганием (ICM) |
| 26 | 7.5A | Канада:DRL RELAY |
| S | Запасные предохранители |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

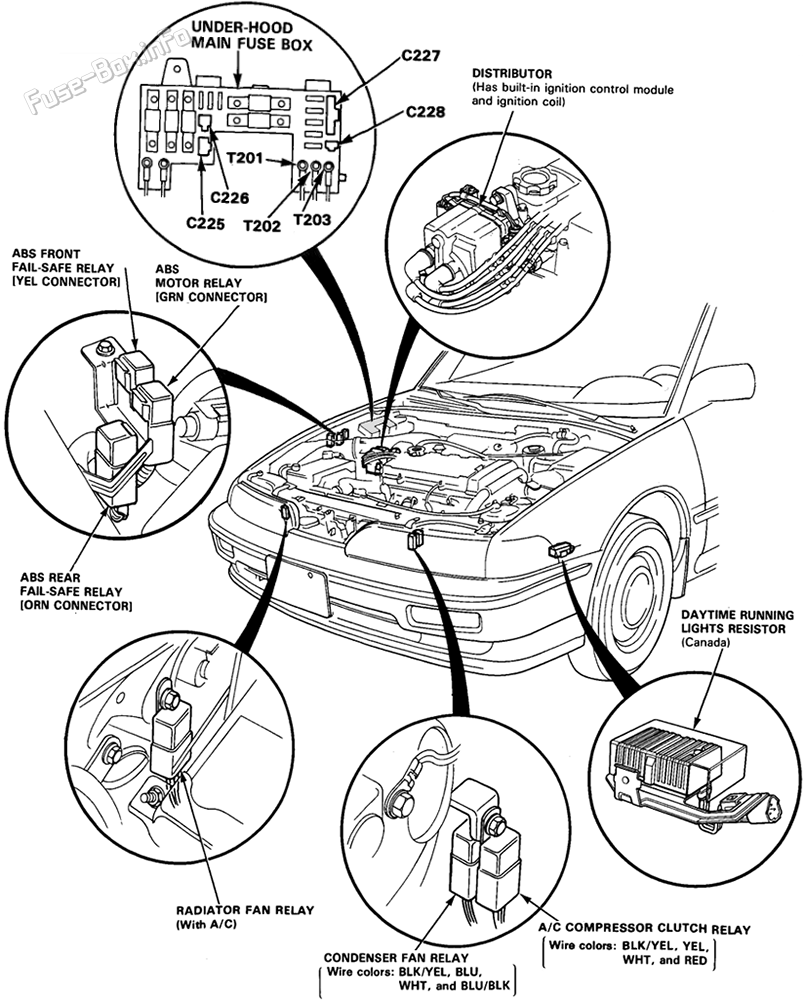

Расположение предохранителей и реле

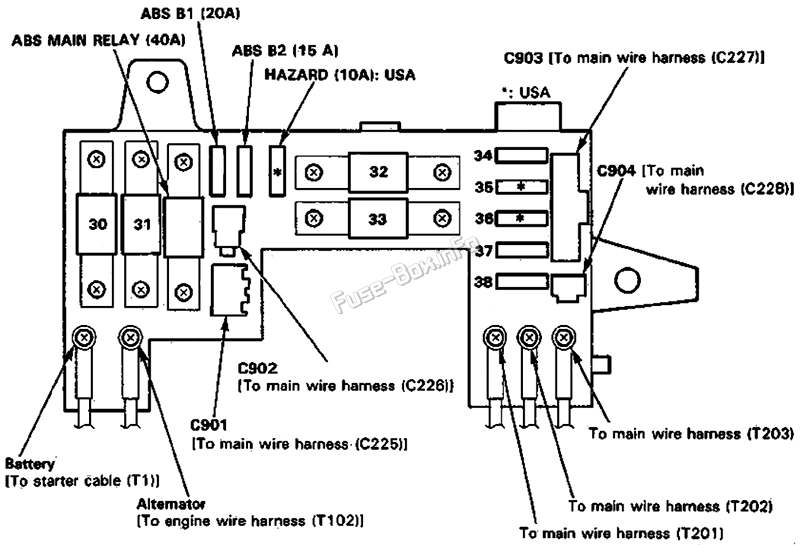

Схема блока предохранителей
| № | А | Описание |
|---|---|---|
| ABS MAIN | 40A | ABS мотор |
| ABS B1 | 20A | Блок управления ABS |
| ABS B2 | 15A | Блок управления ABS |
| HAZARD | 10A | Опредвещение об опасности Указатели поворота / реле аварийной сигнализации |
| 30 | 80A | Все |
| 31 | 30A | Обогреватель заднего стекла |
| 32 | 50A | IGNITION SWITCH: Предохранители No 1, 16, 17, 18, 21, 22, 23, 24, 25, 26 Стартер соленоид & Запуск реле |
| 33 | 50A | LIGHTING CIRCUIT: Предохранители No 3, 4, 9, 10, 11, 14, 19 |
| 34 | 7.5A / 10A | US (7.5A): Многофункциональный блок управления (ключевая схема пейджера) ECM Модуль управления трансмиссией (TCM) Автоматические устройства управления плечевым ремнем безопасности Канада 10A): Огни предупреждения об опасности Указатели поворота / реле аварийной сигнализации ECM Модуль управления трансмиссией (TCM) Многофункциональный блок управления |
| 35 | 30A | US Автоматические устройства управления плечевым ремнем безопасности |
| 36 | 30A | US Автоматические устройства управления плечевым ремнем безопасности |
| 37 | 20A | Стоп-сигналы, тормозные сигналы Аудиосистемаовые сигналы Соленоид блокировки ключа (A/T) |
| 38 | 10A | PGM-FI основной реле (+B) |
