Предохранители и реле Предохранители и реле Acura Integra 1994-1997
Схемы относятся к указанным годам и вариантам Предохранители и реле Acura Integra 1994-1997. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

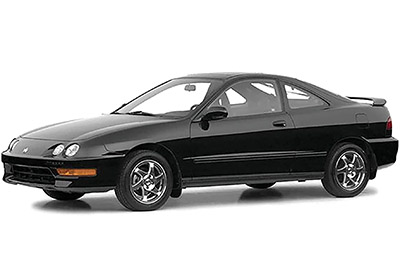

В этой статье рассматривается третье поколение Acura Integra до рестайлинга, выпускавшееся с 1994 по 1997 год. Здесь представлены схемы блоков предохранителей для Акура Интегра 1994, 1995, 1996 и 1997, сведения об их расположении в автомобиле, а также назначение каждого предохранителя.
Смотрите другие Acura Integra:
Схема предохранителей Acura Integra 1994-1997
Содержание
Блок предохранителей в салоне

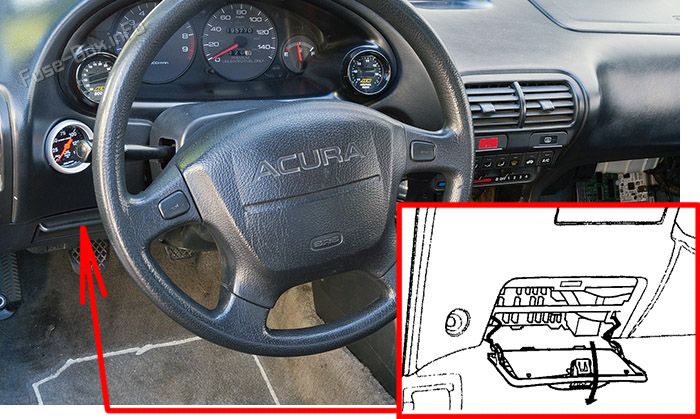

Расположение блока предохранителей
Салонный блок предохранителей расположен под приборной панелью со стороны водителя.

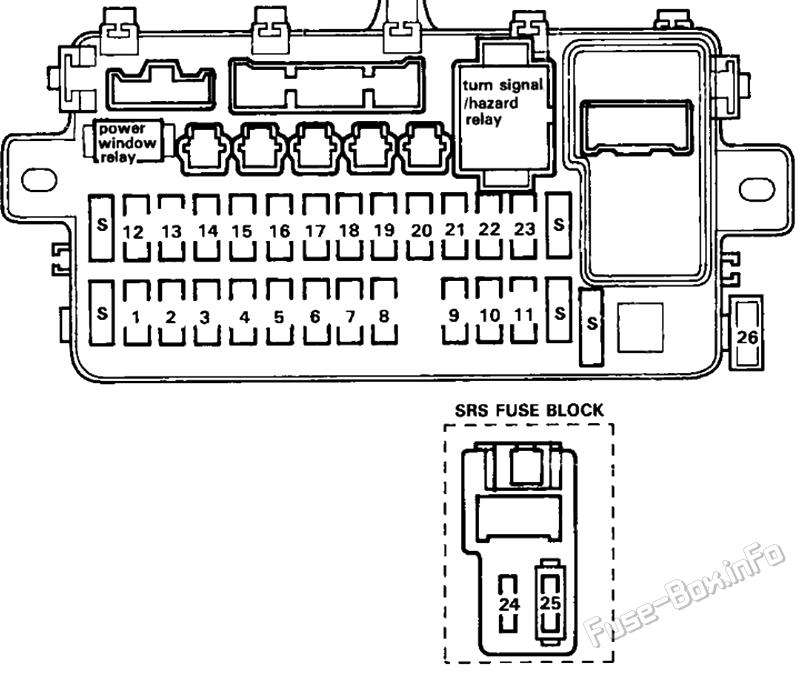

Схема блока предохранителей
| № | А | Защищаемые компоненты |
|---|---|---|
| 1 | 30A | Электродвигатель люка |
| 2 | - | не используется |
| 3 | 7.5A | Многофункциональный блок управления Плафон освещения салона Двигатель с антенной мощностью Диагностический разъем (DLC) |
| 4 | 20A | 3.11.1 Правой задний двигатель (Седан) |
| 5 | 20A | Электродвигатель стеклоподъемника водителя |
| 6 | 20A | Блок управления центральным замком |
| 7 | 20A | Электродвигатель левого заднего стеклоподъемника (седан) |
| 8 | 20A | Двигатель с электрическим окном для пассажиров |
| 9 | 10A | Правая фара (дальний свет) |
| 10 | 10A | левая фара (дальний свет) Индикатор дальнего света |
| 11 | - | не используется |
| 12 | - | не используется |
| 13 | 7.5A | Система дефогирования заднего окна Система A/C Блок управления ABS Электропривод зеркал |
| 14 | 20A | Стеклоочиститель и омыватель Реле люка Многофункциональный блок управления |
| 15 | 10A | Комбинация приборов Часы Фонари заднего хода Индикатор технического обслуживания |
| 16 | 7.5A | Дневные ходовые огни (вторая половина дня) DRL) контрольного блока (Канада) |
| 17 | 10A | Дневные ходовые огни (вторая половина дня) DRL) контрольного блока (Канада) |
| 18 | 7.5A | ECM Главное реле PGM-FI |
| 19 | 10A | Подсветка панели приборов Стояночные огни Задние габаритные фонари Подсветка номерного знака |
| 20 | - | не используется |
| 21 | 10A | Правая фара (ближний свет) |
| 22 | 10A | Левая фара (ближний свет) |
| 23 | 15A | Аудиосистема Прикуриватель |
| 24 | 15A/20A | Блок SRS Главное реле PGM-FI TCM Круизный блок управления VSS Блок ELD USA) |
| 25 | 10A | Блок SRS |
| 26 | 10A | Указатели поворота / реле аварийной сигнализации |
| S | Запасные предохранители |
Блок предохранителей в моторном отсеке

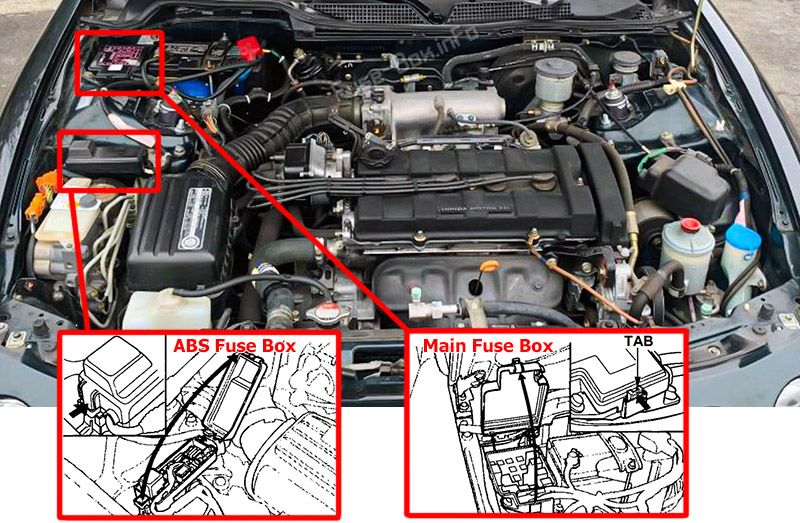

Расположение блока предохранителей
Подкапотный блок предохранителей расположен в моторном отсеке рядом с аккумуляторной батареей.

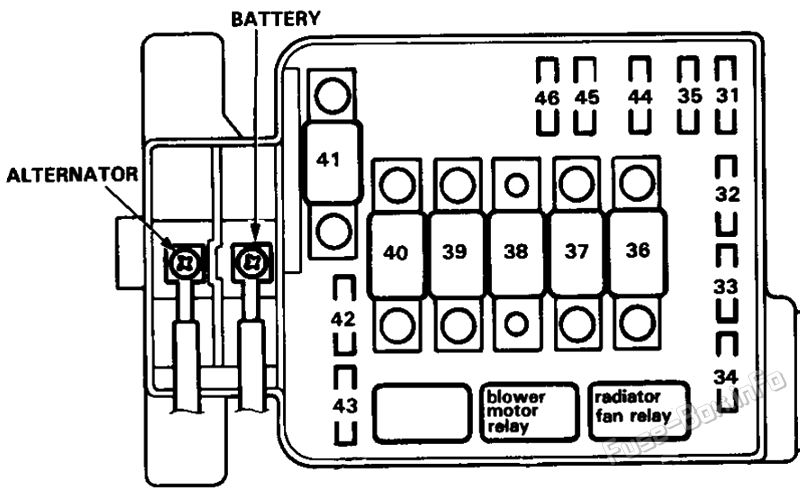

Схема блока предохранителей
| № | А | Защищаемые компоненты |
|---|---|---|
| 31 | 15A | Главное реле PGM-FI |
| 32 | 7.5A | ECM TCM Часы Аудиосистема Индикатор технического обслуживания |
| 33 | 20A | Электродвигатель вентилятора радиатора |
| 34 | - | не используется |
| 35 | 20A | Вентилятор конденсатора Муфта компрессора A/C |
| 36 | 50A | Предохранители No1 (30A), 3 (7.5A), 4 (20A), 5 (20A), 7 (20A), 8 (20A) |
| 37 | 40A | Электродвигатель вентилятора отопителя |
| 38 | 30A | Обогреватель заднего стекла Помехоподавляющий конденсатор |
| 39 | 50A | Выключатель зажигания (BAT) |
| 40 | 50A | Комбинированный переключатель света №17 (10A) предохранитель |
| 41 | 100A | Распределение энергии |
| 42 | 20A | Аудиосистемаовые сигналы Тормозная система Соленоид блокировки ключа (A/T) |
| 43 | 10A | Указатели поворота / реле аварийной сигнализации |
| 44 | - | не используется |
| 45 | - | не используется |
| 46 | - | не используется |

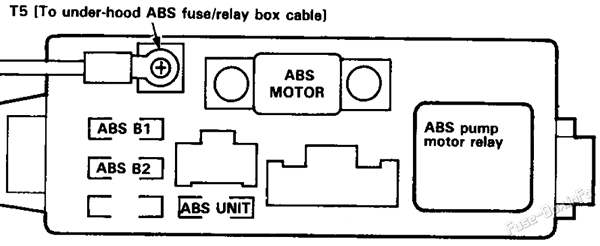

ABS блок предохранителей
| Обозначение предохранителя | А | Защищаемые компоненты |
|---|---|---|
| ABS B1 | 20A | Справа/слева ABS передние соленоиды |
| ABS B2 | 15A | Блок управления ABS ABS задняя соленоида |
| ABS MOTOR | 40A | Реле электродвигателя насоса ABS ABS единица 10A) предохранитель |
| ABS UNIT | 10A | Блок управления ABS |
