Схемы относятся к указанным годам и вариантам Предохранители и реле Acura MDX 2022-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
В этой статье рассматривается Acura MDX четвертого поколения (YD8/YD9/YE1), выпускаемая с 2022 года. Здесь представлены схемы блоков предохранителей для Акура MDX 2022, 2023, 2024, 2025 и 2026, сведения об их расположении в автомобиле, а также назначение каждого предохранителя.
См. другие Acura MDX:
Схема предохранителей Acura MDX 2022-2026
Содержание
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

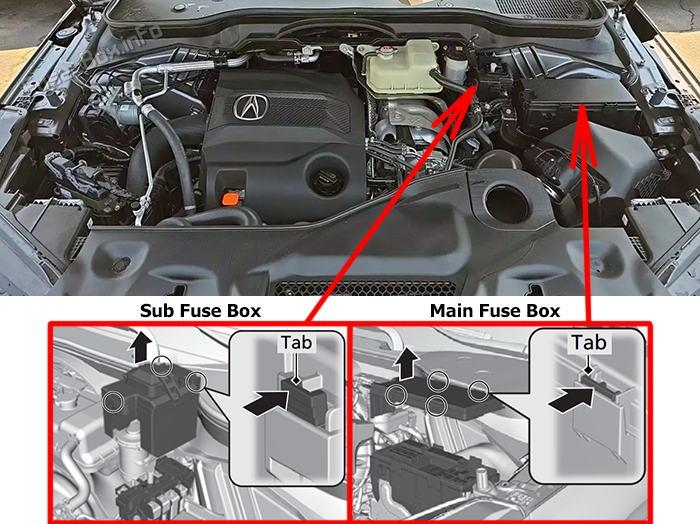

Расположение блока предохранителей
Блок расположен рядом с бачком тормозной жидкости. Чтобы открыть его, нажмите на фиксаторы. Расположение предохранителей указано на внутренней стороне крышки.
Схемы блоков предохранителей

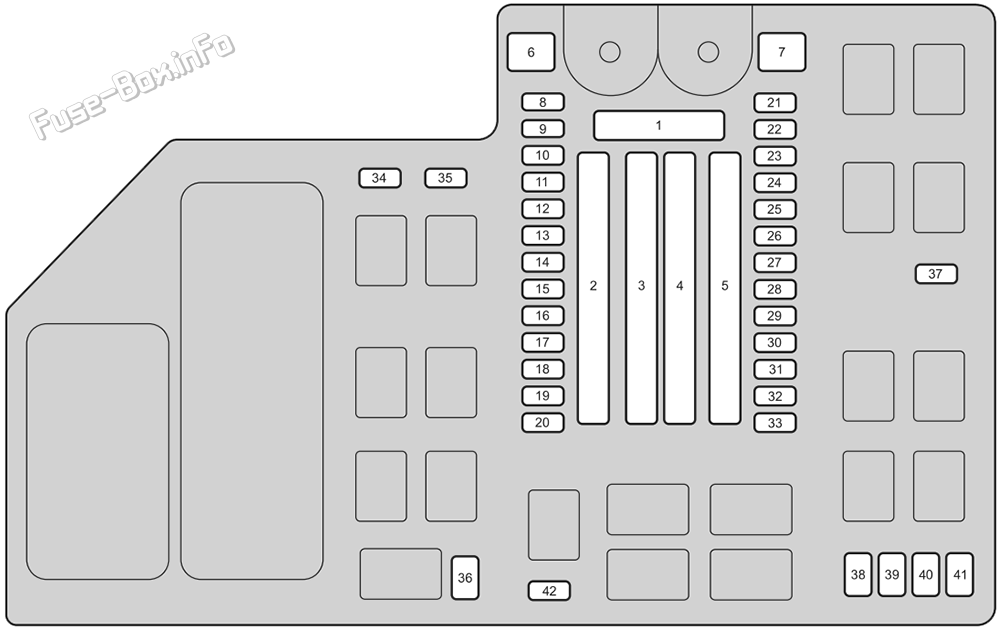

Главный блок предохранителей
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | 3.5L: аккумуляторная батарея | 225A |
| 2 | 3.5L: система Idle Stop 1 | 30A |
| Система Idle Stop 2 | 30A | |
| 3.5L: EPS | 80A | |
| 3.5L: силовой модуль 1 | 70A | |
| Главный блок предохранителей 1 | 60A | |
| Дополнительный блок предохранителей 1 | 60A | |
| Задний обогреватель | 30A | |
| 3 | 3.5L: активная опора двигателя | 30A |
| Стартер | 30A | |
| 3.5L: вентилятор радиатора | 30A | |
| Электродвигатель вентилятора отопителя | 40A | |
| Силовой модуль ACC | 40A | |
| Обогреватель заднего стекла | 40A | |
| Дополнительный блок предохранителей 2 | 60A | |
| 4 | 2022-2024: розетка питания AC | (30A) |
| 3.5L: усилитель тормозов | 40A | |
| 3.5L: сзади блок предохранителей Основные 2 3.0L: модуль мощности 1 | 60A 70A |
|
| 3.5L: VSA F/S RLY | 40A | |
| 3.5L: сзади Главный блок предохранителей 1 3.0L: Остановка на холостом ходу 1 | 60A 30A |
|
| - | 60A/30A | |
| 3.5L: блок предохранителей Основные 2 | 60A | |
| 5 | Силовой модуль 2 | 30A |
| Насос VSA | 40A | |
| IG MAIN 2 | 30A | |
| Релейный модуль 2 | 30A | |
| Релейный модуль 1 | 30A | |
| - | 30A | |
| IG MAIN 1 | 30A | |
| 6 | 3.5L: Вентилятор кондиционирования 3,0L: Топливный насос | 30A |
| 7 | Стеклоочиститель | 30A |
| 8 | 3.0L: AVC | 20A |
| 9 | 3.5L: FI MAIN | 15A |
| 10 | - | - |
| 11 | 3.5L: Инжектор | 20A |
| 12 | - | - |
| 13 | Прицеп E-Brake | (20A) |
| 14 | Аудиосистемаовой сигнал | 15A |
| 15 | 3.0L: охлаждающий вентилятор | 10A |
| 16 | FI-ECU | 10A |
| 17 | - | - |
| 18 | 3.5L: DBW | 15A |
| 19 | Аудиосистема | 15A |
| 20 | BACKUP | 7.5A |
| 21 | Transmission 1 | 15A |
| 22 | - | - |
| 23 | Аварийная сигнализация | 10A |
| 24 | - | - |
| 25 | Стоп-сигналы | 7.5A |
| 26 | IG Ковровая промышленность | 15A |
| 27 | Transmission 3 | 10A |
| 28 | Transmission 2 | 10A |
| 29 | - | - |
| 30 | - | - |
| 31 | Комбинация приборов | 15A |
| 32 | 3.5L: датчики аккумуляторной батареи | 10A |
| 3.0L: инжектор | 15A | |
| 33 | 3.5L: активная решетка радиатора | 10A |
| 3.0L: FI MAIN | 20A | |
| 34 | - | - |
| 35 | - | - |
| 36 | 3.5L: Круиз SW | 10A |
| 37 | 3.5L: IGPS (VSS) | (10A) |
| 38 | 3.5L: субфан диод | 10A |
| 3.0L: IGPS (PCS) | 7.5A | |
| 39 | 3.0L: IGPS (ABV) | 10A |
| 40 | - | - |
| 41 | - | - |

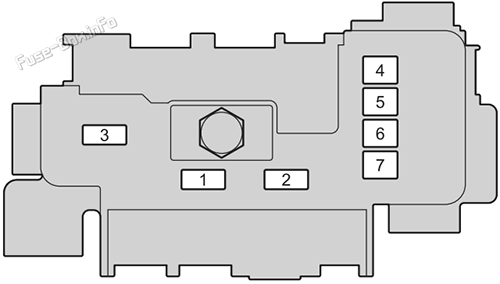

Дополнительный блок предохранителей
Тип S
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | Главный предохранитель | 250A |
| 2 | R/B ACG | 200A |
| 3 | EPS | 80A |
| 4 | VSA | 40A |
| 5 | ESB | 40A |
| 6 | RFC2 | 60A |
| 7 | RFC1 | 60A |
Блок предохранителей в салоне es
Блок предохранителей в салоне es

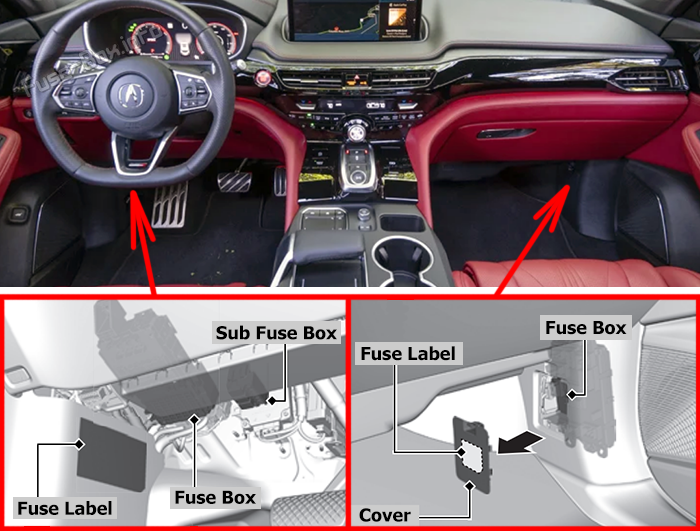

Расположение блока предохранителей
- Салонный блок предохранителей со стороны водителя расположен под приборной панелью. Расположение предохранителей указано на наклейке боковой панели.
- Салонный блок предохранителей со стороны пассажира расположен в нижней части панели. Для доступа снимите крышку. Расположение предохранителей указано на наклейке.
Схемы блоков предохранителей

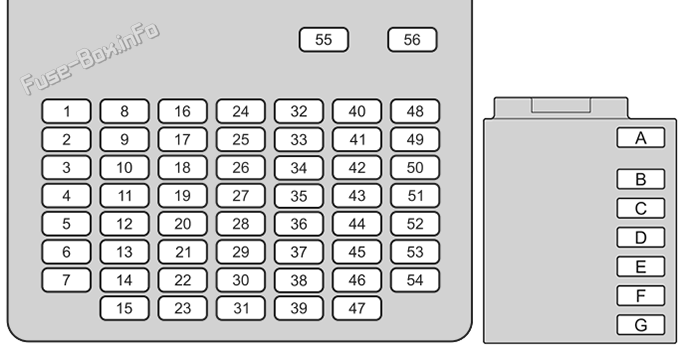

Салонный блок предохранителей со стороны водителя
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | Стеклоподъемник водителя | 30A |
| 2 | Стеклоподъемник переднего пассажира | 30A |
| 3 | Правый задний стеклоподъемник | 30A |
| 4 | Левый задний стеклоподъемник | 30A |
| 5 | Вариант | 10A |
| 6 | SRS | 10A |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | Центральный замок | 20A |
| 11 | Комбинация приборов | 10A |
| 12 | Передача | 10A |
| 13 | 2022-2024, 3,5L: Вентилятор аккумуляторной батареи 2025-2026, 3,5L: электрический тормозной бустер | 10A |
| 2025-2026 3.0L: электрические тормоза Servo | ||
| 14 | Стартер | 10A |
| 15 | Отпирание двери водителя | 7.5A |
| 16 | Панорамная крыша | 20A |
| 17 | 2025-2026:: Вариант | 15A |
| 18 | - | - |
| 19 | 2025-2026: CGW | 10A |
| 20 | Контурная подсветка салона | 10A |
| 21 | 2022-2024:: Сокроватное сочленение с дополнительной мощностью (в консоленом консоле) | 20A |
| 22 | Система бесключевого доступа | 10A |
| 23 | Центральный замок водителя | 7.5A |
| 24 | - | - |
| 25 | Смена | 10A |
| 26 | SRS | 10A |
| 27 | 3.5L: ACG | 15A |
| 3.0L: ACG | 10A | |
| 28 | VSA/ABS | 10A |
| 29 | 3.5L: Топливный насос | 20A |
| 3,0L: Топливный насос | 10A | |
| 30 | Отпирание дверей с левой стороны | 10A |
| 31 | Отпирание дверей с правой стороны | 7.5A |
| 32 | Регулировка рулевой колонки | 20A |
| 33 | 2022-2024: IMG | 10A |
| 34 | 2025-2026, 3,5L: аудиоамп | (20A) |
| 35 | Регулировка рулевой колонки | 20A |
| 36 | Люк | 20A |
| 37 | 3.0L: аудиоамп | (20A) |
| 38 | Вариант | 10A |
| 39 | Запирание дверей с правой стороны | 7.5A |
| 40 | Электропривод сиденья водителя | 30A |
| 41 | Массаж сиденья водителя* | 10A |
| 42 | 2025-2026, 3,5L: Вентилятор аккумуляторной батареи | 10A |
| 43 | AIRCON | 10A |
| 44 | Дневные ходовые огни | 10A |
| 45 | ACCESSORY | 10A |
| 46 | - | - |
| 47 | Запирание дверей с левой стороны | 10A |
| 48 | - | - |
| 49 | Электропривод сиденья переднего пассажира | 30A |
| 50 | - | - |
| 51 | 2025-2026, 3.0L: Группа радиолокационного видения | 10A |
| 52 | - | - |
| 53 | Массаж сиденья переднего пассажира* | 10A |
| 54 | 2022-2024:: Вариант | 10A |
| 55 | 2022-2024, 3,5L: аудиоамп | 30A |
| 56 | - | - |
| Дополнительный блок предохранителей | ||
| A | Комбинация приборов | 10A |
| B | Acura Watch | 10A |
| C | AIRCON | 10A |
| D | 3.5L: активная опора двигателя | 10A |
| E | Система активного шумоподавления | 10A |
| F | Аудиосистема рулевого колеса | 10A |
| G | Информационно-развлекательная система | 10A |
| * Устанавливается не на всех моделях. | ||

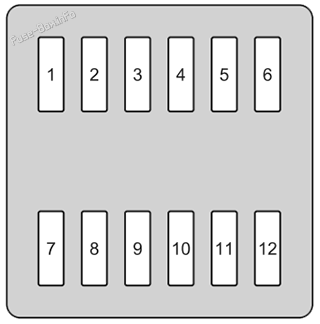

Салонный блок предохранителей со стороны пассажира
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | - | - |
| 2 | Компрессор A/C | 10A |
| 3 | Подогреваемое рулевое колесо* | (10A) |
| 4 | Нагреваемое ветровое стекло* | (15A) |
| 5 | Туманные огни* | 10A |
| 6 | FI Субподразделение | 15A |
| 7 | Обогрев передних сидений | 20A |
| 8 | - | - |
| 9 | - | - |
| 10 | Обогрев сидений второго ряда* | (20A) |
| 11 | Сокроватное соко-ментирование (на задней части консоля) | 20A |
| 12 | Сокращённая мощность (передний консоль) | 20A |
| * Устанавливается не на всех моделях. | ||
Задний блок предохранителей
Задний блок предохранителей

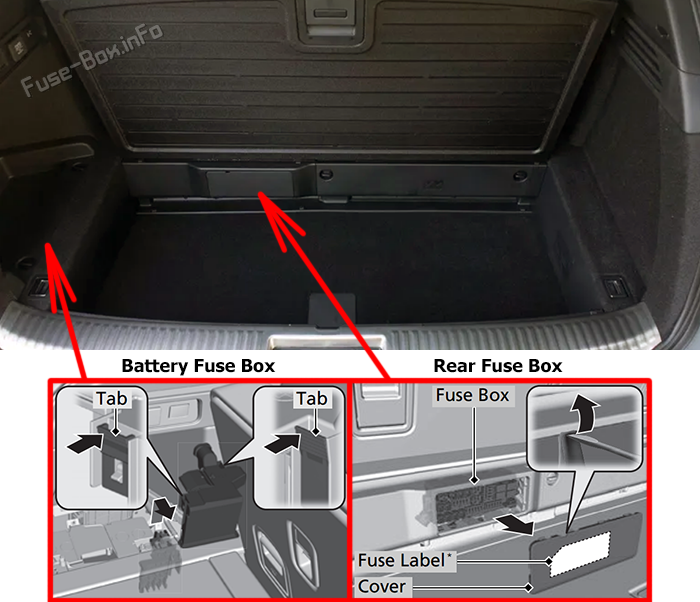

Расположение блока предохранителей
- Задний блок предохранителей расположен в багажном отделении. Подденьте край крышки плоской отверткой и снимите ее. Расположение предохранителей указано на обратной стороне крышки.
- Блок предохранителей на аккумуляторной батарее (если предусмотрено комплектацией) расположен на аккумуляторной батарее в багажном отделении. Нажмите на фиксаторы, чтобы открыть блок. Расположение предохранителей указано на внутренней стороне крышки.
Схемы блоков предохранителей

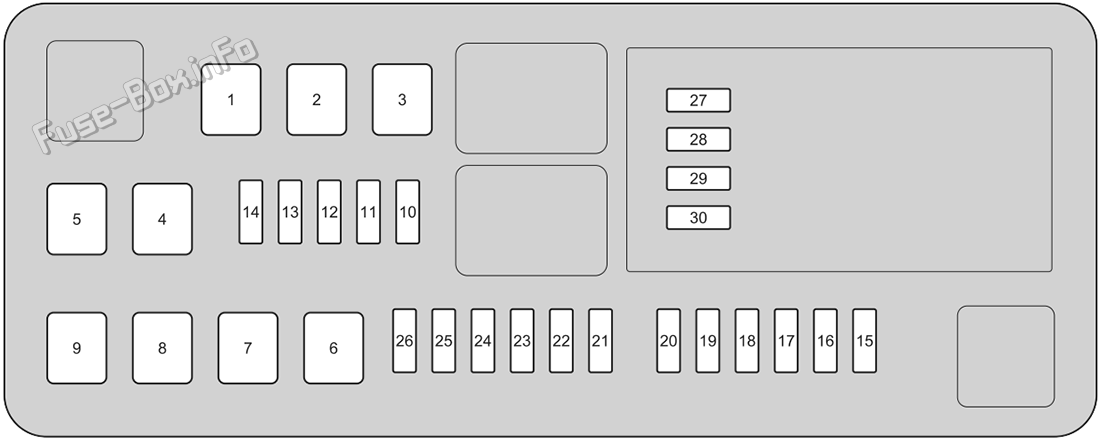

Задний блок предохранителей
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | SH-AWD* | (30A) |
| 2 | Мощность | 40A |
| 3 | Пневматическая подвеска* | (40A) |
| 4 | - | - |
| 5 | Аудиосистема* | (40A) |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | SH-AWD* | (10A) |
| 11 | Электропривод сиденья водителя | 30A |
| 12 | Электропривод сиденья водителя | 30A |
| 13 | Задние огни прицепа* | (10A) |
| 14 | Задние огни | 15A |
| 15 | Аварийная сигнализация прицепа* | (10A) |
| 16 | Пневматическая подвеска* | (20A) |
| 17 | Розетка питания (багажное отделение) | 20A |
| 18 | Адаптивные амортизаторы* | (15A) |
| 19 | Электропривод сиденья переднего пассажира | 30A |
| 20 | Электропривод сиденья переднего пассажира | 30A |
| 21 | Габаритные огни прицепа* | (20A) |
| 22 | Мощность | 20A |
| 23 | Датчик аккумуляторной батареи* | (10A) |
| 24 | - | - |
| 25 | Доступ к сиденьям третьего ряда | 20A |
| 26 | Зарядка аккумулятора прицепа* | (20A) |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| * Устанавливается не на всех моделях. | ||

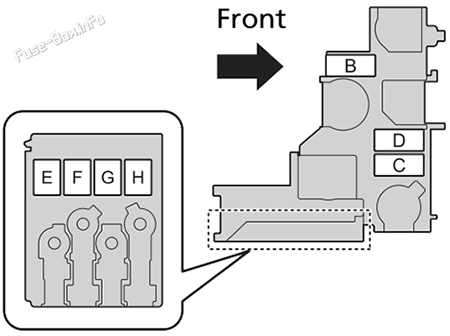

Блок предохранителей на аккумуляторной батарее
| № | Защищаемая цепь | А |
|---|---|---|
| B | Аккумуляторная батарея | 450A |
| C | - | 150A |
| D | Стартер | 200A |
| E | - | 80A |
| F | Задний блок предохранителей 1 | 70A |
| G | блок предохранителей 2 | 60A |
| H | Задний блок предохранителей 2 | 70A |
