Седан премиум-класса Acura Vigor выпускался с 1991 по 1994 год. Здесь представлены схемы блоков предохранителей для Акура Вигор 1991, 1992, 1993 и 1994, сведения об их расположении в автомобиле, а также назначение каждого предохранителя и реле.

Схема предохранителей Acura Vigor 1991-1994

Acura Vigor (1991-1994)

Блок предохранителей в салоне

Расположение предохранителей и реле

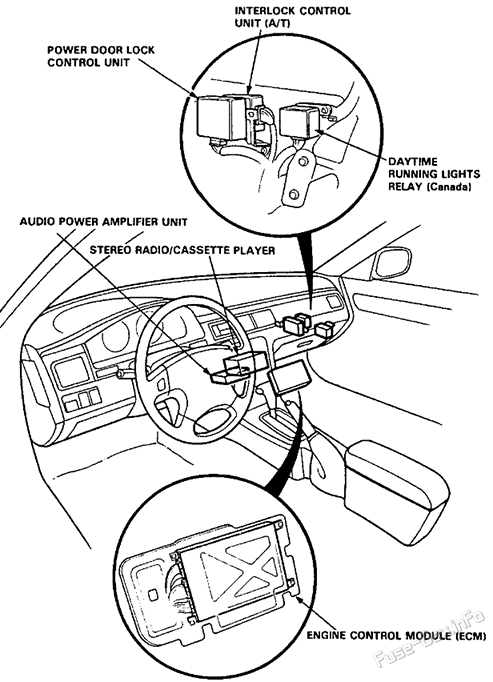

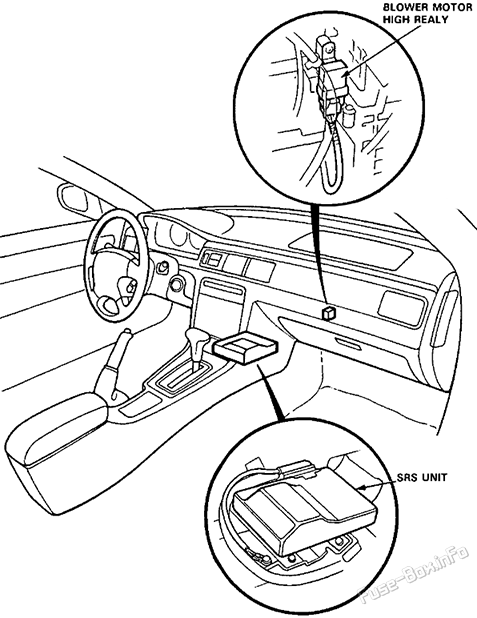

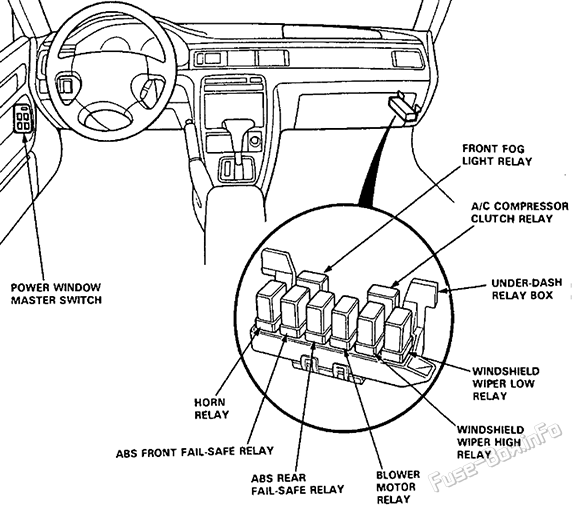

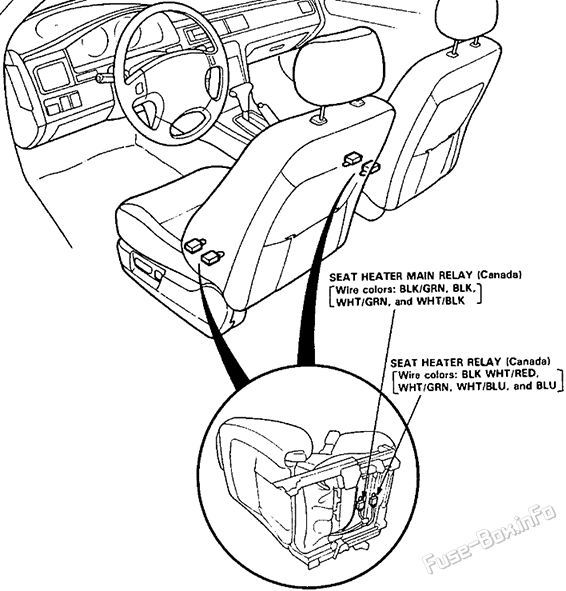

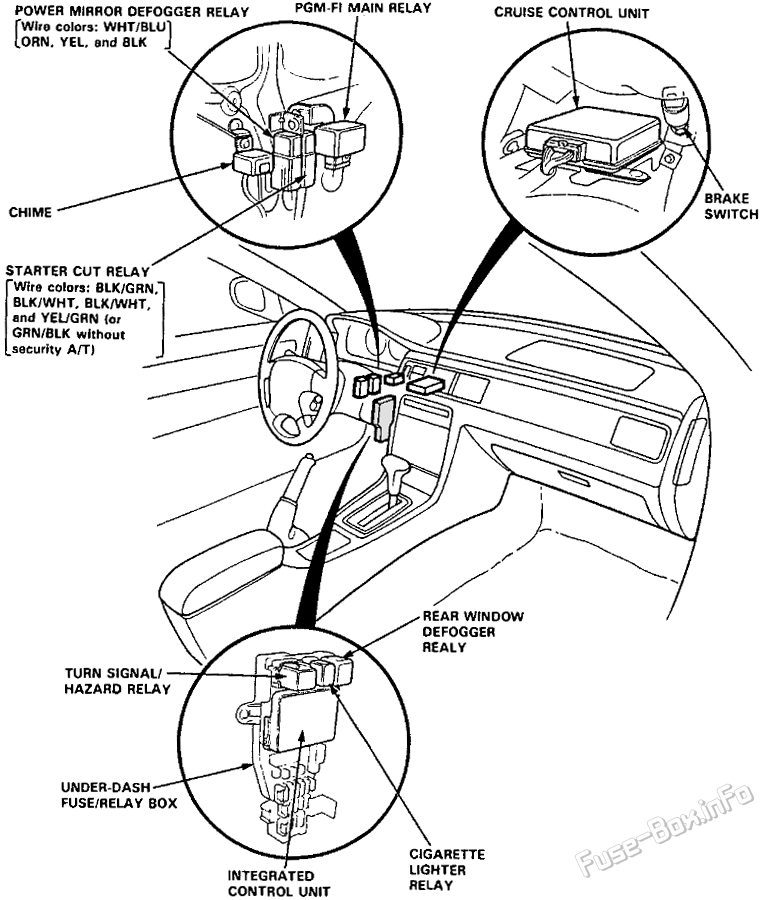

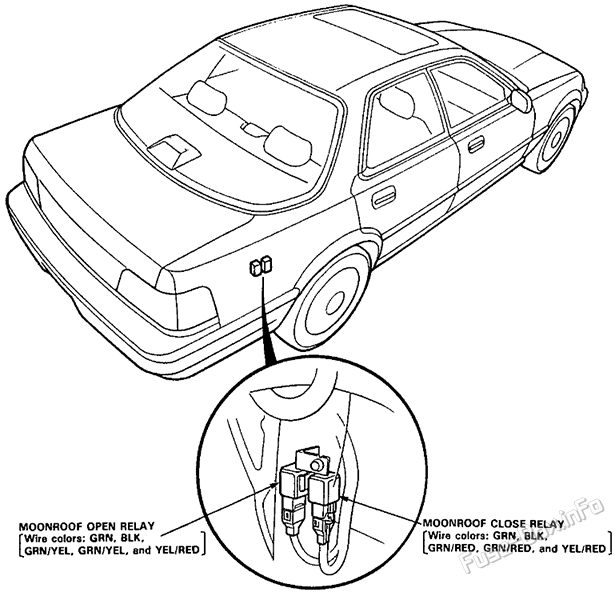

Passenger Compartment Fuses/Relays Location (1): Acura Vigor (1991, 1992, 1993, 1994) Passenger Compartment Fuses/Relays Location (2): Acura Vigor (1991, 1992, 1993, 1994) Passenger Compartment Fuses/Relays Location (3): Acura Vigor (1991, 1992, 1993, 1994) Passenger Compartment Fuses/Relays Location (4): Acura Vigor (1991, 1992, 1993, 1994) Passenger Compartment Fuses/Relays Location (5): Acura Vigor (1991, 1992, 1993, 1994) Passenger Compartment Fuses/Relays Location (6): Acura Vigor (1991, 1992, 1993, 1994)

Схема блока предохранителей

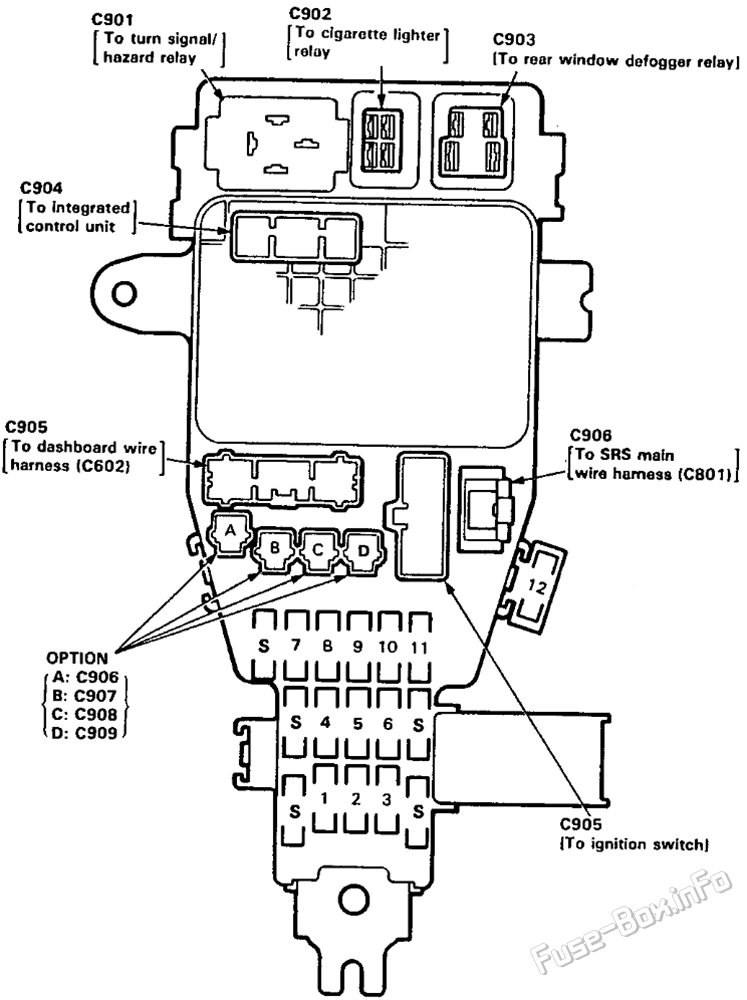

Interior fuse box diagram: Acura Vigor (1991, 1992, 1993, 1994)

Назначение предохранителей в салоне
№АЗащищаемая система
110AФонари заднего хода
Габариты/показатели поворота
Часы
Датчик скорости транспортного средства (VSS)
Многофункциональный блок управления
215AECM
Главное реле PGM-FI
Блок ELD
Генератор
вентилятор радиатора модуль управления
EGR клапан
Блок SRS VA)
310AБлок SRS VB)
47.5AСистема круиз-контроля
Модуль управления трансмиссией (TCM)
Блок системы безопасности
510AРеле открывания люка
Реле закрывания люка
Система стеклоочистителей
Смена соленоида шлюза (A/T)
630AЭлектродвигатель стеклоочистителя
77.5AУсилитель управления обогревателем
Панель управления отопителем
Реле с моторным приводом
Высокое реле с мотором
Блок управления ABS
ABS аварийные реле
Реле электродвигателя ABS
Вариант В (IG2) соединитель
87.5AЭлектропривод зеркал
Реле обогрева зеркал (Канада)
Муфта компрессора A/C
Реле муфты компрессора A/C
вентилятор радиатора модуль управления
Главный реле обогревательного устройства для сиденья водителя
Главный реле для обогрева переднего пассажирского сиденья
97.5AECM
Габарит (контрольная схема прибора)
107.5AБлок управления дневными ходовыми огнями (Канада)
1110AАудиосистема
Усилитель звуковой мощности
Вариант А (ACC) соединитель
Реле прикуривателя
127.5AУказатели поворота / реле аварийной сигнализации
SЗапасные предохранители

Блок предохранителей в моторном отсеке

Расположение предохранителей и реле

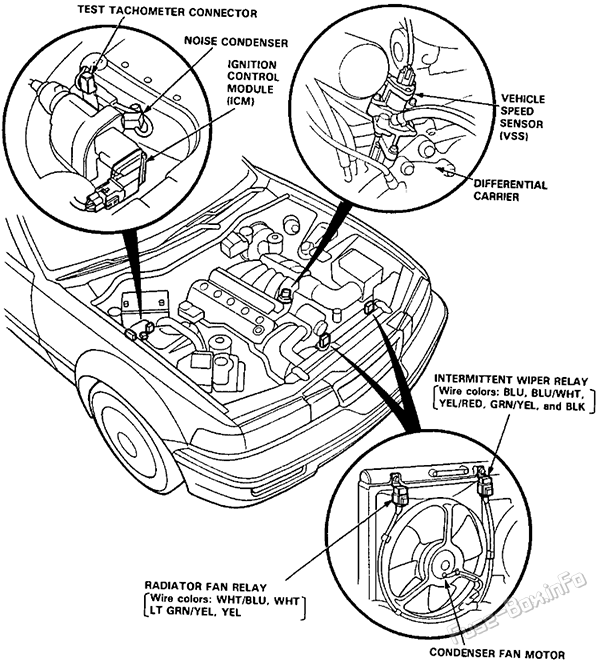

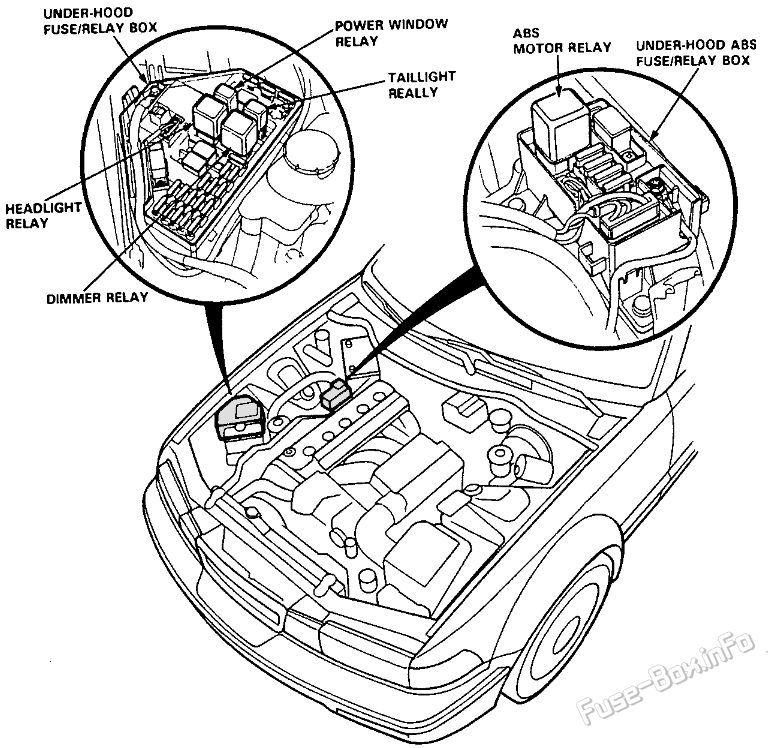

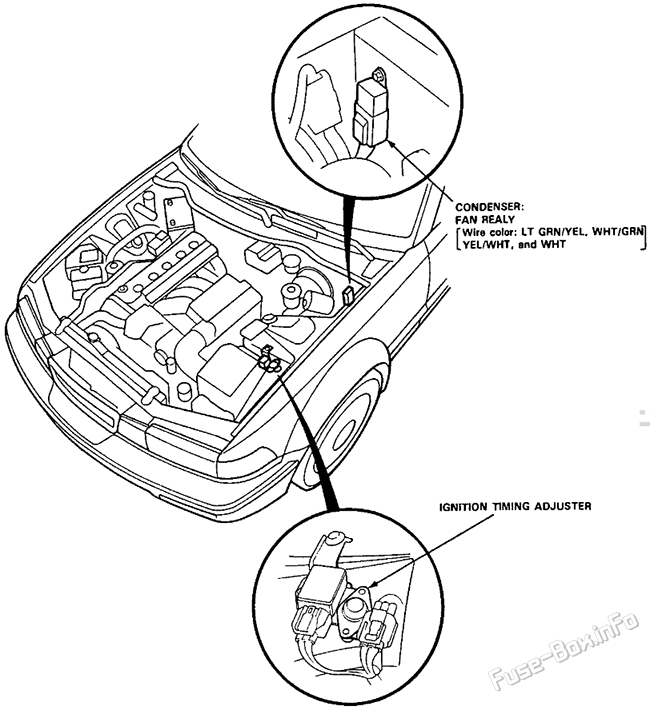

Engine Compartment Fuses/Relays Location (1): Acura Vigor (1991, 1992, 1993, 1994) Engine Compartment Fuses/Relays Location (2): Acura Vigor (1991, 1992, 1993, 1994) Engine Compartment Fuses/Relays Location (3): Acura Vigor (1991, 1992, 1993, 1994)

Схема блока предохранителей

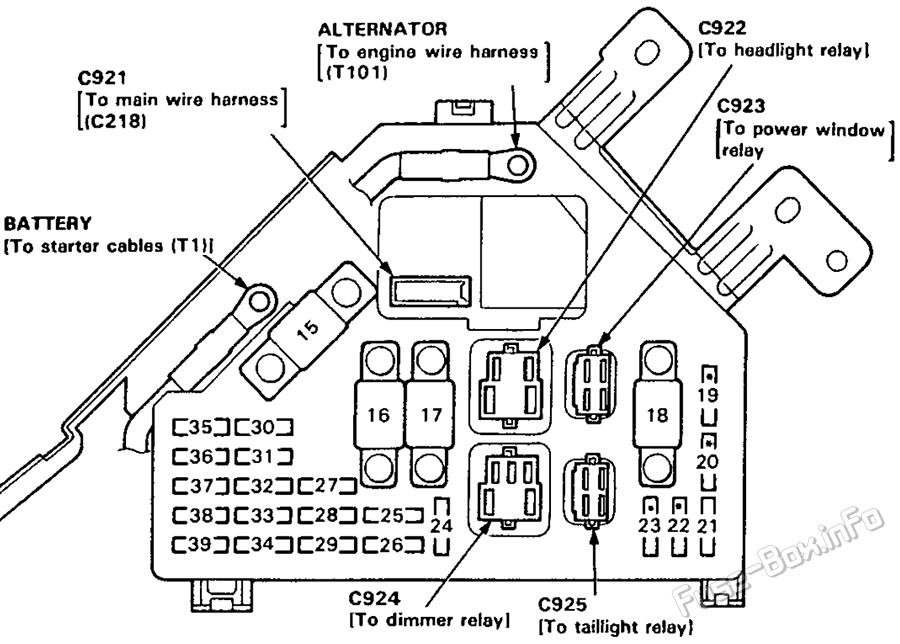

Under-hood fuse box diagram: Acura Vigor (1991, 1992, 1993, 1994)

Назначение предохранителей в моторном отсеке
№АЗащищаемая система
15100AБатарея, распределение энергии
1640AОбогреватель заднего стекла
Помехоподавляющий конденсатор
1730AЭлектродвигатель вентилятора отопителя
1850AВыключатель зажигания (BAT)
1920AЛевые фары
Блок управления дневными ходовыми огнями (Канада)
2020AПравый фара
Блок управления дневными ходовыми огнями (Канада)
2115AПодсветка панели приборов
Стояночные огни
Блок системы безопасности
2215AСистема обогрева сидений (Канада)
23--
2420AЭлектродвигатель правого заднего стеклоподъемника
2520AЭлектродвигатель левого заднего стеклоподъемника
2620AЭлектродвигатель стеклоподъемника переднего пассажира
2720AДвигатель отпирающегося сиденья водителя
2820AЭлектродвигатель стеклоподъемника водителя
Устройство управления окнами
2930AЭлектродвигатель люка
3020AАудиосистемаовые сигналы
Стоп-сигналы
Блок системы безопасности
3120AВодитель АСТАС
3220AБлок управления центральным замком
3310AГлавное реле PGM-FI
3415AВентилятор конденсатора
3510AОгни предупреждения об опасности
Указатели поворота / реле аварийной сигнализации
3615AПередние противотуманные огни
3715AПлафон освещения салона
Прикуриватель
Двигатель с антенной мощностью
Дефогрегаты с использованием зеркала мощности
Многофункциональный блок управления
3815AЭлектродвигатель вентилятора радиатора
3910AECM
Модуль управления трансмиссией (TCM)
Часы
вентилятор радиатора модуль управления
Аудиосистема
Усилитель звуковой мощности

ABS блок предохранителей

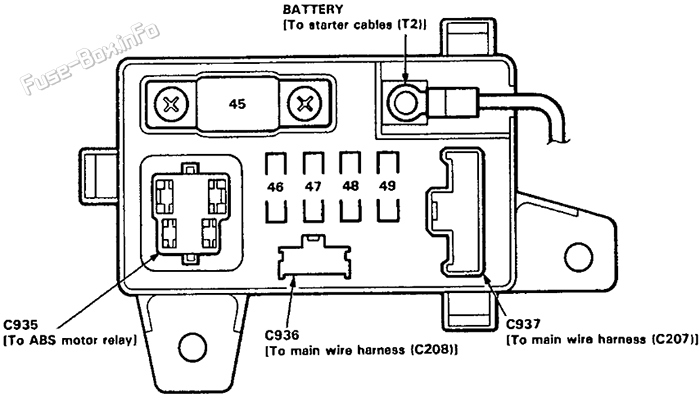

ABS Fuse Box: Acura Vigor (1991, 1992, 1993, 1994)

ABS блок предохранителей
№АЗащищаемая система
4550AABS механическая реле (контактные устройства)
467.5AБлок управления ABS
4715AБлок управления ABS B3)
4815AБлок управления ABS B2)
4915AБлок управления ABS B1)
