Схемы относятся к указанным годам и вариантам Предохранители и реле Acura ZDX 2024-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
В этой статье рассматривается второе поколение Acura ZDX, выпускаемое с 2024 по 2025 год. Здесь представлены схемы блоков предохранителей для Акура ZDX 2024 и 2025, сведения об их расположении в автомобиле, а также назначение каждого предохранителя.
См. другие Acura ZDX:
Схема предохранителей Acura ZDX 2024-2025
Содержание
Блок предохранителей под капотом
Блок предохранителей под капотом

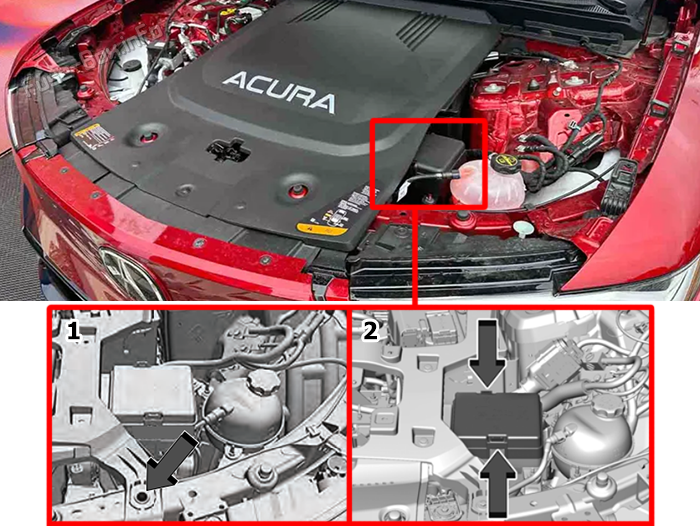

Расположение блока предохранителей
Доступ к:
- Выверните болт, чтобы получить доступ к блоку предохранителей.
- Чтобы открыть крышку блока, нажмите на боковые и задние фиксаторы и снимите крышку.

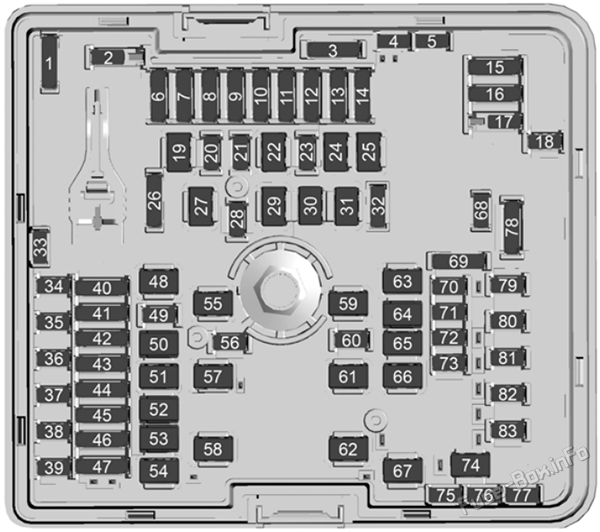

Схема блока предохранителей
| № | Защищаемая цепь |
|---|---|
| F01 | резерв |
| F02 | - |
| F03 | резерв |
| F04 | резерв |
| F05 | резерв |
| F06 | Модуль сиденья с памятью |
| F07 | Расширительные клапаны основного и дополнительного испарителей |
| F08 | Клапаны основного и дополнительного контуров охлаждения |
| F09 | - |
| F10 | - |
| F11 | - |
| F12 | Процессор управления электроэнергией (модуль для встраивания мощности) и процессор управления электроникой (модуль для впрыска энергии) |
| F13 | Система накопления энергии |
| F14 | - |
| F15 | Стояночные огни прицепа |
| F16 | - |
| F17 | - |
| F18 | - |
| F19 | - |
| F20 | - |
| F21 | Зонд для боковых слепых/радиолокационный модуль для задней/передней камер ADAS Вычислить платформу 2 |
| F22 | - |
| F23 | ADAS Вычислить платформу 3 |
| F24 | - |
| F25 | - |
| F26 | резерв |
| F27 | - |
| F28 | - |
| F29 | - |
| F30 | - |
| F31 | - |
| F32 | резерв |
| F33 | резерв |
| F34 | Экстерьерный модуль освещения 5 |
| F35 | Модуль внешнего освещения 4 |
| F36 | Система полуактивной подвески |
| F37 | Модуль обработки видеосигнала |
| F38 | Модуль внешнего освещения 7 |
| F39 | Модуль внешнего освещения 3 |
| F40 | Модуль управления аккумуляторной батареей 2 и электрификацией |
| F41 | Панели выключателей левой и правой дверей |
| F42 | Передний датчик Virtual Key |
| F43 | Передние фары |
| F44 | Внешняя клапанная система конденсатора/конденсирующий клапан нагревателя и модуль состояния воздуха |
| F45 | Привод, привод функции привода, привода и устройства без рук |
| F46 | Модуль оповещения & любезного пешехода & огонь с влажностью дождя |
| F47 | Радиолокатор дальнего радиуса действия/радиолокационный фронт короткого дальности и Парк-ассистент/автоматизированная парковая помощь |
| F48 | Модуль электропривода двери багажника |
| F49 | Модуль регулировки транспортного средства - поставка аккумуляторов |
| F50 | Правые передний и задний стеклоподъемники |
| F51 | Модуль регулировки транспортного средства - поставка аккумуляторов |
| F52 | Левые передний и задний стеклоподъемники |
| F53 | Передний стеклоочиститель |
| F54 | - |
| F55 | - |
| F56 | Правое сиденье с электроприводом |
| F57 | Модуль электронного управления тормозами |
| F58 | - |
| F59 | - |
| F60 | Аудиосистемаовой сигнал |
| F61 | Обогреватель заднего стекла |
| F62 | - |
| F63 | Блок управления крышей |
| F64 | Сиденье водителя с электроприводом |
| F65 | Сиденье пассажира с электроприводом |
| F66 | Модуль вентилятора конденсатора |
| F67 | Подогрев зоны стеклоочистителей |
| F68 | резерв |
| F69 | резерв |
| F70 | Катушка реле |
| F71 | Подогреваемый модуль сиденья сзади 2 |
| F72 | Подогреваемый модуль сиденья спереди 1 |
| F73 | Левое сиденье с электроприводом |
| F74 | Инвертор постоянного/переменного тока (DC-AC) |
| F75 | резерв |
| F76 | резерв |
| F77 | резерв |
| F78 | Правые и левые стоп-сигналы/указатели поворота прицепа |
| F79 | Подогреваемый модуль сиденья сзади 1 |
| F80 | Подогреваемый модуль сиденья спереди 2 |
| F81 | Из парка |
| F82 | Насосы переднего и заднего омывателей |
| F83 | Управление задним стеклоочистителем |
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

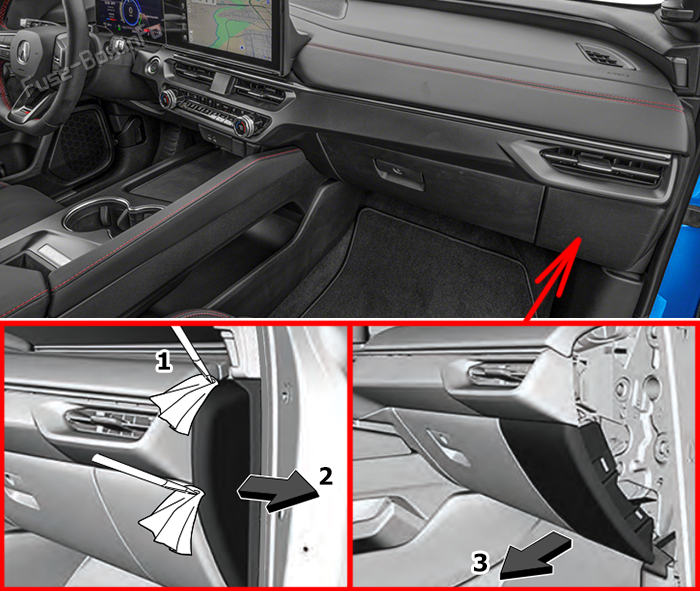

Расположение блока предохранителей
Блок предохранителей панели приборов расположен справа от вещевого ящика.
Доступ к:
- Вставьте обернутую тканью плоскую отвертку между крышкой и панелью приборов.
- Отведите крышку до упора, затем снимите ее.
- Осторожно потяните крышку руками и снимите ее.
- Для установки крышки вставьте нижние выступы в пазы и поверните крышку до фиксации защелок.

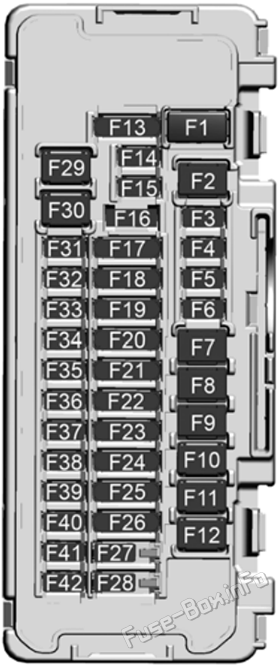

Схема блока предохранителей
| № | Защищаемая цепь |
|---|---|
| F1 | - |
| F2 | Розетка питания аксессуаров в панели приборов |
| F3 | Розетка питания аксессуаров в багажном отделении |
| F4 | USB и розетка AC 150 W в задней части консоли |
| F5 | - |
| F6 | Модуль внешнего освещения 1 |
| F7 | - |
| F8 | - |
| F9 | - |
| F10 | - |
| F11 | Модуль заднего источника света |
| F12 | Передний двигатель |
| F13 | Модуль управления интегрированием транспортных средств и процессор контроля за электроэнергией (земля, на которой используется интеграционная система) |
| F14 | Задний проволочный проволочный протектор |
| F15 | Фара справа |
| F16 | Переключатель управления рулевым колесом |
| F17 | - |
| F18 | Лампа справа и лампа слева |
| F19 | Модуль управления вентилятором сиденья и система зажигания кузова |
| F20 | Модуль управления кузовом 1 и модуль управления интеграцией транспортных средств |
| F21 | Электрический компрессор и диапазон электронного дальности передачи |
| F22 | Виртуальная комбинация приборов |
| F23 | Модуль положения рулевой колонки |
| F24 | Модуль центрального входа и диагностический модуль зондирования/автоматический модуль аэронавтики |
| F25 | Заблокировка высоковольтных систем безопасности |
| F26 | Модуль 1/2 & виртуальной системы котловины/набора инструментов для отображения/нагрева/нагревательства, вентиляции и кондиционирования воздуха |
| F27 | Модуль управления кузовом 3 |
| F28 | - |
| F29 | Усилитель |
| F30 | Модуль управления кузовом 4 |
| F31 | На голове консоля/универсального гаража, открывающего дверь/показатель светового и солнечного датчика |
| F32 | Модуль рулевого колеса с подогревом |
| F33 | Модуль управления кузовом 2 |
| F34 | Внешний модуль освещения 2 |
| F35 | Фара слева |
| F36 | - |
| F37 | Платформа связи с телематическими средствами |
| F38 | Диагностическая подключательная / беспроводной модуль зарядного устройства/ Универсальная панель серийных шин |
| F39 | - |
| F40 | - |
| F41 | Внешний модуль освещения 6 |
| F42 | - |
