Предохранители и реле Acura CL (2000-2003)
Схемы относятся к указанным годам и вариантам Acura CL (2000-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura CL 2000-2003 гг.
Предохранитель прикуривателя / розетки в Acura CL предохранитель №9 в правом блоке предохранителей салона (со стороны пассажира).
Оглавление

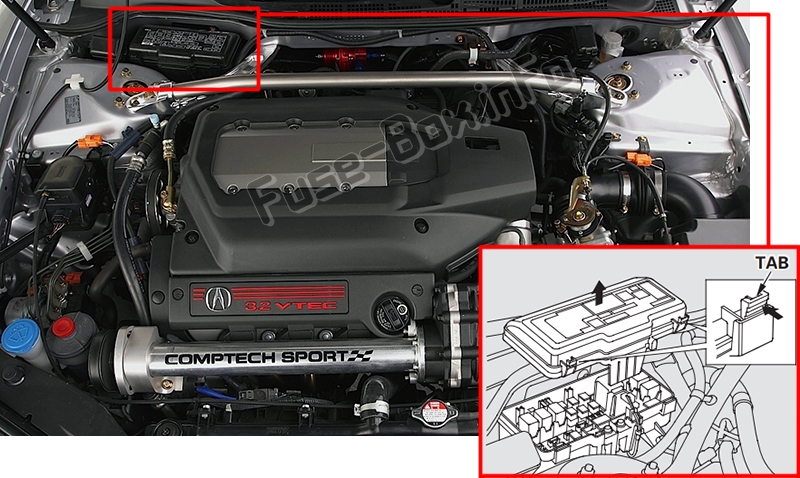

Расположение блока предохранителей

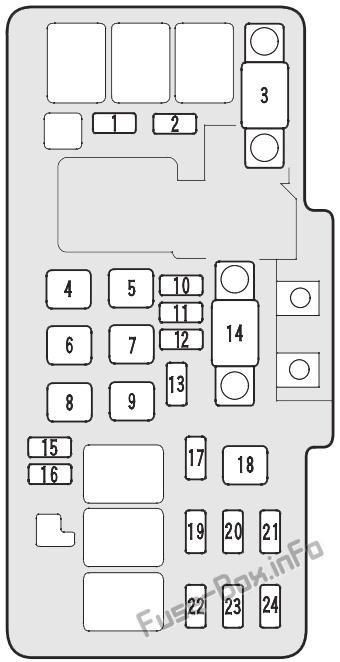

Схема блока предохранителей
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20А (Премиум модель) 30А (Тип-С) | Вентилятор конденсатора |
| 2 | 7.5A | MG сцепление |
| 3 | 60A | IG1 Основной |
| 4 | 40A | Обогрев заднего стекла |
| 5 | 40A | Двигатель нагревателя |
| 6 | 20A | Премиум-модель: TCS |
| 6 | 40A | Тип-S (2001-2002): ВСА Type-S с АКПП (2003 г.): VSA |
| 6 | — | Type-S с М/Т (2003 г.): не используется |
| 7 | 40A | Сиденье с электроприводом |
| 8 | 40A | Электродвигатель стеклоподъемника |
| 9 | 40A | Резервное копирование, АКК |
| 10 | 15A | Запасной предохранитель |
| 11 | 10A | Запасной предохранитель |
| 12 | 7.5A | Запасной предохранитель |
| 13 | 20А (Премиум модель) 20/30А (Тип-S) | Охлаждающий вентилятор |
| 14 | 120A | Батарея |
| 15 | 30A | Запасной предохранитель |
| 16 | 20A | Запасной предохранитель |
| 17 | 15A | Опасность |
| 18 | 30A | АБС мотор |
| 19 | 15A | ACGS |
| 20 | 20A | Stop |
| 21 | 20A | Реле АБС F/S |
| 22 | 20A | Правая фара |
| 23 | — | Не используется |
| 24 | 20A | Левая фара |
