Предохранители и реле Acura ILX (2013-2018)

Схемы относятся к указанным годам и вариантам Acura ILX (2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

Расположение предохранителей Acura ILX 2013-2021

Предохранитель прикуривателя / розетки в Acura ILX предохранитель №27 в блоке предохранителей салона.

Оглавление

Расположение блока предохранителей

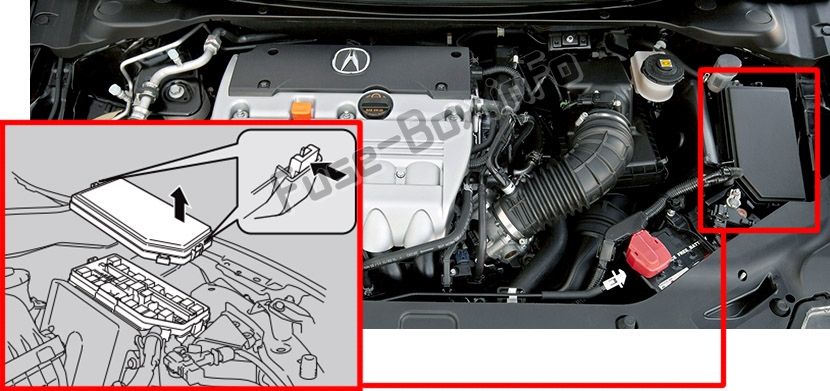

Моторного отсека

Расположен рядом с бачком тормозной жидкости.
Нажмите на вкладки, чтобы открыть. Расположение предохранителей показано на крышке.
Моторного отсека

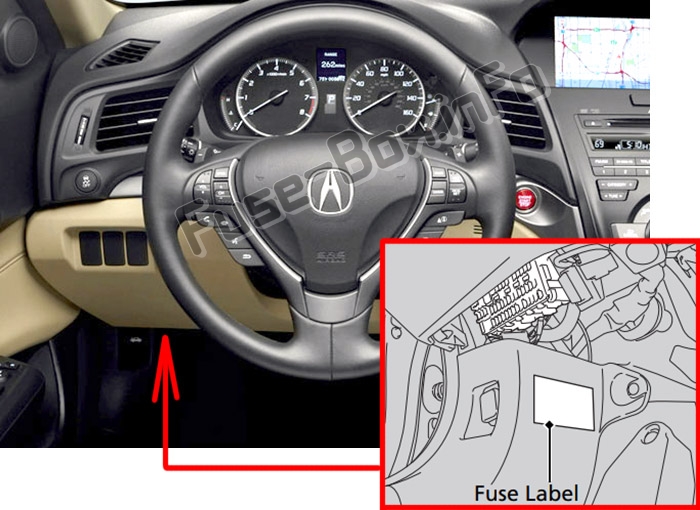

Пассажирский отсек

Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели.
Пассажирский отсек

Схемы блока предохранителей

2013, 2014, 2015

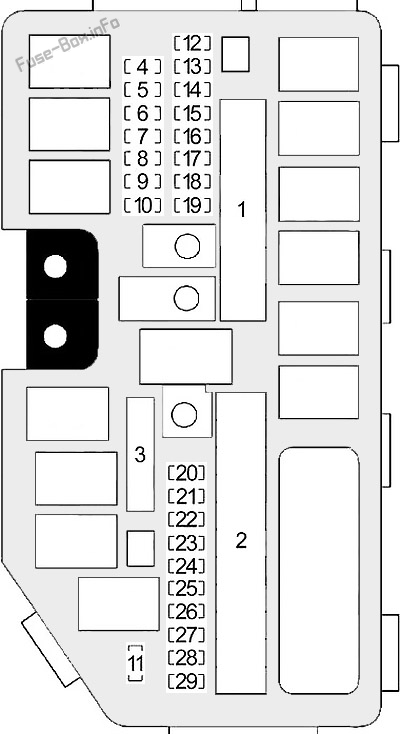

Моторного отсека

Назначение предохранителей в моторном отсеке (2013, 2014, 2015)

№	Цепь защищена	Amps
1	EPS	70 A
1	АБС/VSA Мотор	30 A
1	АБС/ВСА ФСР	30 A
1	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	30 A
1	Главный предохранитель	100 А
2	ИГ Главная	50 A
2	Блок предохранителей основной	60 A
2	Блок предохранителей основной 2	60 A
2	Основная фара	30 A
2	СТ/МГ ПО	30 A
2	Задний обогреватель	30 A
2	-
2	воздуходувка	40 A
2	-
2	Вспомогательный двигатель вентилятора	20 A
2	Двигатель главного вентилятора	20 A
3	-	-
4	-
5	Стартер ДИАГ, СТ МГ	7,5 А
6	-	-
7	-	-
8	-
9	-	-
10	-
11	Уровень масла	7,5 А
12	Противотуманные огни	(20 А)
13	-	-
14	Опасность	10 A
15	FI Sub	15 A
16	Катушка ИГ	15 A
17	Stop	15 A
18	Horn	10 A
19	-	-
20	Ближний свет правой фары (модели с галогенными лампами ближнего света)	10 A
20	Ближний свет правой фары (HID) (модели с газоразрядными фарами)	15 A
21	IGP	15 A
22	DBW	15 A
23	Ближний свет левой фары (модели с галогенными лампами ближнего света)	10 A
23	Ближний свет левой фары (HID) (модели с газоразрядными фарами)	15 A
24	-	-
25	MG сцепление	7,5 А
26	ШАЙБА	15 A
27	МАЛЕНЬКИЙ	20 A
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A

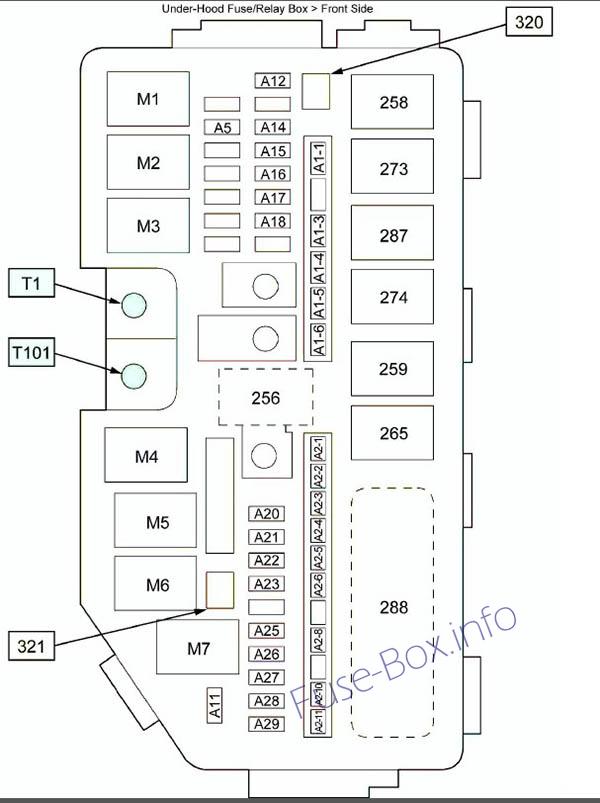

Реле

Моторного отсека

Реле

Должность	Описание
M1	Реле электродвигателя вентилятора
M2	Реле стартера 1
M3	Реле вентилятора конденсатора кондиционера
M4	Реле катушки зажигания
M5	Реле стартера 2
M6	Субреле PGM-FI
M7	Реле обогревателя заднего стекла
256	ELD
258	Реле управления вентилятором
259	Реле противотуманных фар
265	Реле звукового сигнала
273	Реле вентилятора радиатора
274	Реле муфты компрессора НЗ
287	Реле электродвигателя стеклоочистителя
288	Релейная плата
320	Диод Д
321	Диод С

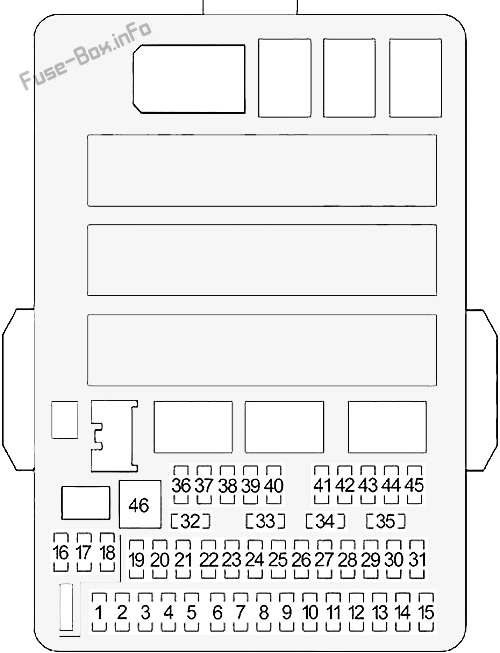

Пассажирский отсек

Назначение предохранителей в приборной панели (2013, 2014, 2015)

№	Цепь защищена	Amps
1	-	-
2	ACG	15 A
3	SRS	10 A
4	Топливный насос	15 A
5	метр	7,5 А
6	Стеклоподъемник	7,5 А
7	VB SOL (доступно не на всех моделях)	7,5 А
8	Электродвигатель дверного замка 2 (отпирание)	15 A
9	Электродвигатель дверного замка 1 (отпирание)	15 A
10	-	-
11	Люк в крыше (доступно не на всех моделях)	20 A
12	Сдвижное сиденье водителя с электроприводом (доступно не на всех моделях)	(20 А)
13	Сиденье водителя с электроприводом наклона (доступно не на всех моделях)	(20 А)
14	Подогрев сидений (доступно не на всех моделях)	(15 А)
15	Электродвигатель замка водительской двери (разблокировка)	10 A
16	-	-
17	-	-
18	-	-
19	ACC	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	HAC	7,5 А
23	-	-
24	АБС/ВСА	7,5 А
25	ACC	7,5 А
26	-	-
27	Розетка для аксессуаров	20 A
28	-	-
29	ODS	7,5 А
30	Электродвигатель замка водительской двери (замок)	10 A
31	УМНАЯ	10 A
32	Электродвигатель дверного замка 2 (замок)	15 A
33	Электродвигатель дверного замка 1 (замок)	15 A
34	Маленькие огни	7,5 А
35	Освещение	7,5 А
36	-	-
37	Premium Аудио (доступно не на всех моделях)	(20 А)
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	TPMS (доступно не на всех моделях)	(7,5 А)
41	Замок	20 A
42	Стеклоподъемник водителя	20 A
43	Стеклоподъемник со стороны заднего пассажира	20 A
44	Стеклоподъемник со стороны переднего пассажира	20 A
45	Задний стеклоподъемник со стороны водителя	20 A
46	-	-

2013, 2015 (гибрид ILX)

Моторного отсека

Назначение предохранителей в моторном отсеке (ILX hybrid 2013, 2015)

№	Цепь защищена	Amps
1	EPS	70 A
1	Бустерный двигатель	40 A
1	АБС/VSA Мотор	30 A
1	АБС/ВСА ФСР	30 A
1	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	30 A
1	Главный предохранитель	100 А
2	ИГ Главная	50 A
2	Блок предохранителей основной	60 A
2	Блок предохранителей основной 2	60 A
2	Основная фара	30 A
2	СТ/МГ ПО (модели с галогенными лампами ближнего света) передние фары)	30 A
2	Задний обогреватель	30 A
2	-
2	воздуходувка	40 A
2	-
2	Вспомогательный двигатель вентилятора	20 A
2	Двигатель главного вентилятора	20 A
3	-	-
4	ИГ Катушка 2	15 A
5	Стартер ДИАГ, СТ МГ	7,5 А
6	ИГ Катушка 1	15 A
7	-	-
8	-
9	-	-
10	-	-
11	Уровень масла	7,5 А
12	Противотуманные огни	20 A
13	ИМА 1	7,5 А
14	Опасность	10 A
15	FI Sub	15 A
16	Катушка ИГ	20 A
17	Stop	15 A
18	Horn	10 A
19	ИМА 2	10 A
20	Ближний свет правой фары (модели с галогенными лампами ближнего света) передние фары)	10 A
20	Ближний свет правой фары (HID) (модели с газоразрядными фарами)	15 A
21	IGP	15 A
22	DBW	15 A
23	Ближний свет левой фары (модели с галогенными лампами ближнего света) передние фары)	10 A
23	Ближний свет левой фары (HID) (модели с газоразрядными фарами)	15 A
24	Бустер СОЛ	15 A
25	MG сцепление	7,5 А
26	ШАЙБА	15 A
27	МАЛЕНЬКИЙ	20 A
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A

Реле

Моторного отсека

Реле

Должность	Описание
M1	Реле электродвигателя вентилятора
M2	Реле стартера 1
M3	Реле вентилятора конденсатора кондиционера
M4	Реле катушки зажигания
M5	Реле стартера 2
M6	Субреле PGM-FI
M7	Реле обогревателя заднего стекла
256	ELD
258	Реле управления вентилятором
259	Реле противотуманных фар
265	Реле звукового сигнала
273	Реле вентилятора радиатора
274	Реле муфты компрессора НЗ
287	Реле электродвигателя стеклоочистителя
288	Релейная плата
320	Диод Д
321	Диод С

Пассажирский отсек

Назначение предохранителей в приборной панели (ILX hybrid 2013, 2015)

№	Цепь защищена	Amps
1	-	-
2	ACG	15 A
3	SRS	10 A
4	Топливный насос	15 A
5	метр	7,5 А
6	Стеклоподъемник	7,5 А
7	VB SOL (доступно не на всех моделях)	7,5 А
8	Электродвигатель дверного замка 2 (отпирание)	15 A
9	Электродвигатель дверного замка 1 (отпирание)	15 A
10	-	-
11	Люк	20 A
12	Сдвижное сиденье водителя с электроприводом (доступно не на всех моделях)	(20 А)
13	Сиденье водителя с электроприводом наклона (доступно не на всех моделях)	(20 А)
14	Подогрев сидений (доступно не на всех моделях)	(15 А)
15	Электродвигатель замка водительской двери (разблокировка)	10 A
16	-	-
17	-	-
18	-	-
19	ACC	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	HAC	7,5 А
23	ГИБРИДНЫЙ КОНДИЦИОНЕР	(7,5 А)
24	АБС/ВСА	7,5 А
25	ACC	(7,5 А)
26	-	-
27	Розетка для аксессуаров	20 A
28	-	-
29	ODS	7,5 А
30	Электродвигатель замка водительской двери (замок)	10 A
31	УМНАЯ	10 A
32	Электродвигатель дверного замка 2 (замок)	15 A
33	Электродвигатель дверного замка 1 (замок)	15 A
34	Маленькие огни	7,5 А
35	Освещение	7,5 А
36	-	-
37	Premium Аудио (доступно не на всех моделях)	(20 А)
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	TPMS (доступно не на всех моделях)	(7,5 А)
41	Замок	20 A
42	Стеклоподъемник водителя	20 A
43	Стеклоподъемник со стороны заднего пассажира	20 A
44	Стеклоподъемник со стороны переднего пассажира	20 A
45	Задний стеклоподъемник со стороны водителя	20 A
46	—	—

2016, 2017, 2018, 2019, 2020, 2021

Моторного отсека

Назначение предохранителей в моторном отсеке (2016, 2017, 2018, 2019)

№	Цепь защищена	Amps
1	EPS	70 A
1	-
1	АБС/ВСА ФСР	30 A
1	АБС/VSA Мотор	40 A
1	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	30 A
1	Главный предохранитель	120 А
2	ИГ Главная	50 A
2	Блок предохранителей основной	60 A
2	Блок предохранителей основной 2	60 A
2	Основная фара	30 A
2	СТ/МГ ПО	30 A
2	Задний обогреватель	30 A
2	ИГ Майнл	30 A
2	воздуходувка	40 A
2	ИГ Main2	30 A
2	Вспомогательный двигатель вентилятора	20 A
2	Двигатель главного вентилятора	20 A
3	—	—
4	-	-
5	Стартер ДИАГ	7,5 А
6	-	-
7	—	—
8	—	—
9	—	—
10	—	—
11	Уровень масла	7,5 А
12	Противотуманные фары (доступно не на всех моделях)	(20 А)
13	Инжектор	20 A
14	Опасность	10 A
15	FI Sub	15 A
16	Катушка ИГ	15 A
17	Дневные ходовые огни	7,5 А
18	Стоп и звуковой сигнал	10 A
19	—	—
20	Ближний свет правой фары	10 A
21	IGP	15 A
22	DBW	15 A
23	Ближний свет левой фары	10 A
24	—	—
25	MG сцепление	7,5 А
26	Шайба	15 A
27	Маленький	20 A
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A

Реле

Моторного отсека

Реле

Должность	Описание
M1	Реле электродвигателя вентилятора
M2	Реле стартера 1
M3	Реле вентилятора конденсатора кондиционера
M4	Реле катушки зажигания
M5	Реле стартера 2
M6	Субреле PGM-FI
M7	Реле обогревателя заднего стекла
256	ELD
258	Реле управления вентилятором
259	Реле противотуманных фар
265	Реле звукового сигнала
273	Реле вентилятора радиатора
274	Реле муфты компрессора НЗ
287	Реле электродвигателя стеклоочистителя
288	Релейная плата
320	Диод Д
321	Диод С

Пассажирский отсек

Назначение предохранителей в приборной панели (2016, 2017, 2018, 2019)

№	Цепь защищена	Amps
1	—	—
2	ACG	15 A
3	SRS	10 A
4	Топливный насос	15 A
5	метр	7,5 А
6	Стеклоподъемник	7,5 А
7	VB SOL (доступно не на всех моделях)	7,5 А
8	Электродвигатель замка правой двери (отпирание)	15 A
9	Электродвигатель замка левой двери (отпирание)	15 A
10	Аудио	(15 А)
11	Люк	20 A
12	Сдвижное сиденье водителя с электроприводом (доступно не на всех моделях)	(20 А)
13	Сиденье водителя с электроприводом наклона (доступно не на всех моделях)	(20 А)
14	Подогрев сидений (доступно не на всех моделях)	(15 А)
15	Электродвигатель замка водительской двери (разблокировка)	10 A
16	Сдвижное пассажирское сиденье с электроприводом (доступно не на всех моделях)	(20 А)
17	Сиденье пассажира с электроприводом наклона (доступно не на всех моделях)	(20 А)
18	2019: Поясничная опора водителя	10 A
19	Аксессуар	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	HAC	7,5 А
23	—	-
24	АБС/ВСА	7,5 А
25	ACC	7,5 А
26	—	-
27	Розетка для аксессуаров	20 A
28	—	-
29	ODS	7,5 А
30	Электродвигатель замка водительской двери (замок)	10 A
31	УМНАЯ	10 A
32	Электродвигатель замка правой двери (замок)	15 A
33	Двигатель замка левой двери (замок)	15 A
34	Маленькие огни	7,5 А
35	Освещение	7,5 А
36	—	-
37	Premium Аудио (доступно не на всех моделях)	(30 А)
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	—	-
41	Замок	20 A
42	Стеклоподъемник водителя	20 A
43	Стеклоподъемник со стороны заднего пассажира	20 A
44	Стеклоподъемник со стороны переднего пассажира	20 A
45	Задний стеклоподъемник со стороны водителя	20 A
46	—	-
