Предохранители и реле Acura Integra (2000-2001)
Схемы относятся к указанным годам и вариантам Acura Integra (2000-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura Integra 2000-2001 гг.
Предохранитель прикуривателя (розетка) в Acura Integra Это предохранитель №7 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

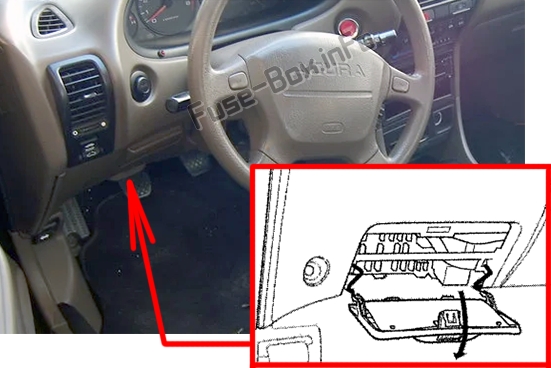

Расположение блока предохранителей
Он расположен за крышкой под приборной панелью со стороны водителя. Снимите крышку, повернув ее вниз и потянув прямо из петель.

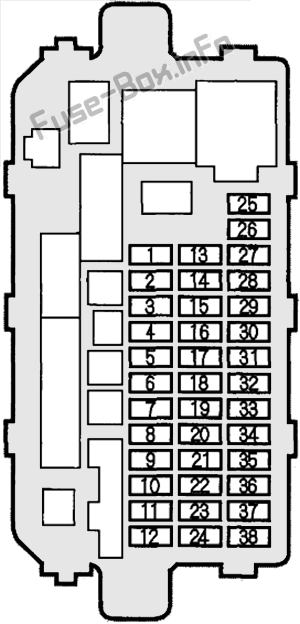

Схема блока предохранителей
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7.5A | Интерлок Блок |
| 2 | 10A | Освещение номерного знака, задний фонарь |
| 3 | 7.5A | Сигнал стартера |
| 4 | 7.5A | Подсветка приборной панели |
| 5 | — | Не используется |
| 6 | 10A | Радио |
| 7 | 10A | Зажигалка |
| 8 | 20A | Передний стеклоочиститель, передний омыватель |
| 9 | 7.5A | метр |
| 10 | 7.5A | Реле стеклоподъемников, реле люка |
| 11 | 10A | SRS |
| 12 | — | Запасной предохранитель |
| 13 | 10A | Ближний свет левой фары |
| 14 | 10A | Ближний свет правой фары |
| 15 | 10A | Дневные ходовые огни (при наличии) |
| 16 | 7.5A | Резервный свет |
| 17 | 7.5A | Реле дневных ходовых огней (при наличии) |
| 18 | 7.5A | Реле кондиционера отопителя |
| 19 | 7.5A | Реле обогревателя заднего стекла |
| 20 | 7.5A | Генератор, датчик скорости |
| 21 | 7.5A | Круиз-контроль |
| 22 | 15A | Топливный насос, блок SRS |
| 23 | 10A | Световой сигнал поворота |
| 24 | — | Запасной предохранитель |
| 25 | — | Запасной предохранитель |
| 26 | — | Запасной предохранитель |
| 27 | 20A | Передний левый стеклоподъемник |
| 28 | 20A | Передний правый стеклоподъемник |
| 29 | 15A | Катушка зажигания |
| 30 | 20A | Стеклоподъемник задний правый (седан) |
| 31 | 20A | Стеклоподъемник задний левый (седан) |
| 32 | — | Не используется |
| 33 | 10A | Дальний свет левой фары |
| 34 | 10A | Дальний свет правой фары |
| 35 | 10A | Хэтчбек: задний дворник и омыватель Седан: Не используется |
| 36 | — | Не используется |
| 37 | 20A | Замок двери с электроприводом |
| 38 | — | Запасной предохранитель |
Блоки предохранителей в моторном отсеке

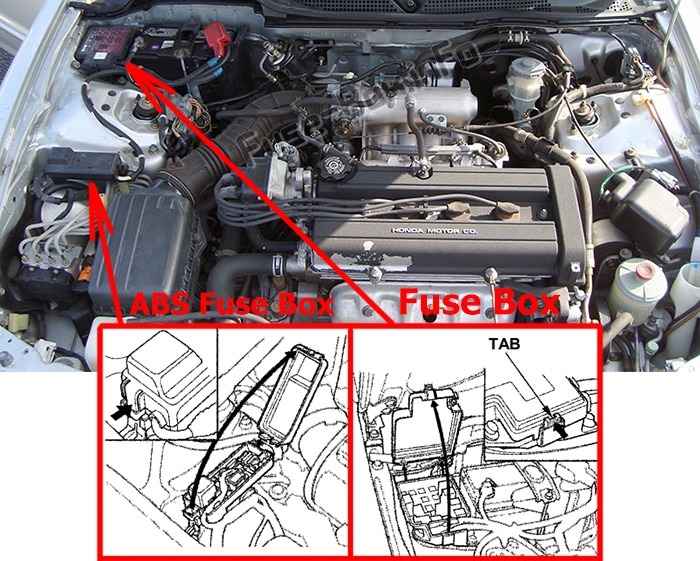

Расположение блока предохранителей
Подкапотный блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей. Чтобы открыть его, нажмите на вкладку, как показано на рисунке.
Автомобили, оснащенные ABS, имеют третий блок предохранителей, расположенный в передней части моторного отсека со стороны пассажира.

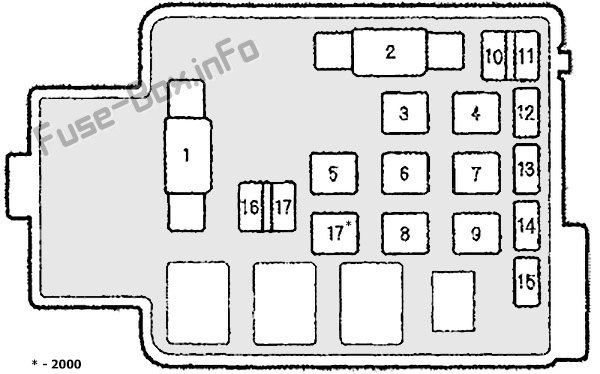

Схема блока предохранителей
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 100A | Главный предохранитель (аккумулятор) |
| 2 | 40A | Зажигание 1 |
| 3 | — | Не используется |
| 4 | 40A | Стеклоподъемник |
| 5 | 30A | Фара |
| 6 | 30A | Дверной замок, люк |
| 7 | 40A | Задний антиобледенитель |
| 8 | 40A | Вариант |
| 9 | 40A | Двигатель нагревателя |
| 10 | 7.5A | Внутренний свет |
| 11 | 15A | FI Э/М (ЭБУ) |
| 12 | 7.5A | Резервное копирование, Радио |
| 13 | 15A | Малый свет |
| 14 | 20A | Магнитная муфта (кондиционер), вентилятор конденсатора (кондиционер) |
| 15 | 20A | Охлаждающий вентилятор |
| 16 | 20A | Звуковой сигнал, стоп-сигнал |
| 17 | 10A | Опасность |

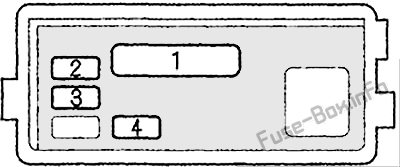

Блок предохранителей АБС
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40A | АБС мотор |
| 2 | 20A | АБС В1 |
| 3 | 15A | АБС В2 |
| 4 | 10A | Блок АБС |
