Предохранители и реле Acura MDX (YD1, 2001-2006)
Схемы относятся к указанным годам и вариантам Acura MDX (YD1, 2001-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura MDX 2001-2006 гг.
Предохранители прикуривателя / розетки в Acura MDX являются предохранитель №5 во вторичном подкапотном блоке предохранителей (задний дополнительный разъем) и предохранитель №9 в салонном блоке предохранителей (со стороны пассажира) (передний дополнительный разъем).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Моторного отсека

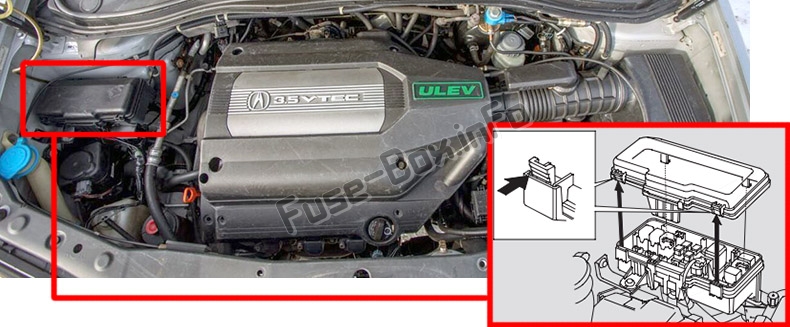

Основной блок предохранителей под капотом расположен в задней части моторного отсека со стороны пассажира.

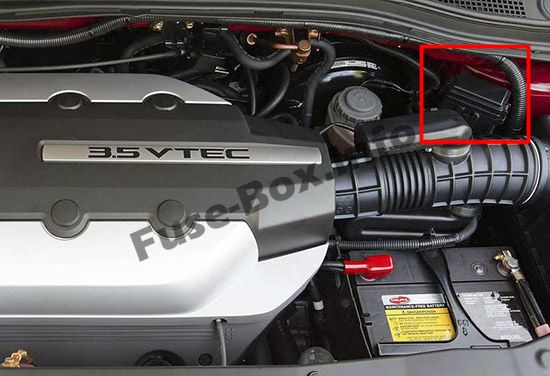

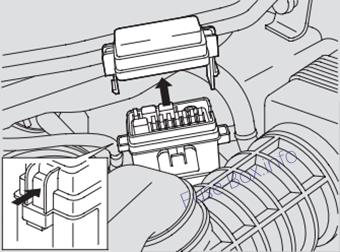

Вторичный блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей.

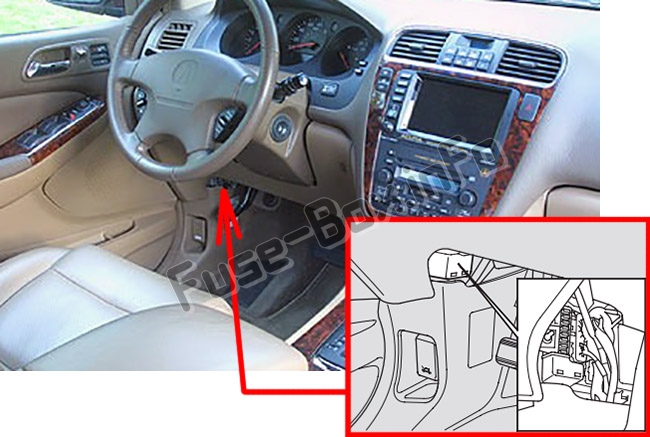

Пассажирский салон (со стороны водителя)
Внутренние блоки предохранителей расположены под приборной панелью с каждой стороны.

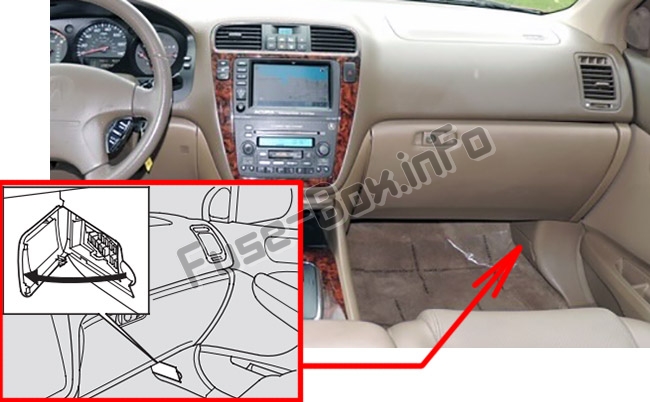

Пассажирский салон (со стороны пассажира)
Чтобы открыть блок предохранителей со стороны пассажира, потяните за правый край крышки.
Схемы блока предохранителей
Схемы блока предохранителей
2002, 2003
Основной блок предохранителей под капотом (2002-2003 гг.)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Запасной предохранитель |
| 2 | 30 A | Запасной предохранитель |
| 3 | 20 A | Правая фара |
| 4 | 15 A | ACGS |
| 5 | 15 A | Опасность |
| 6 | — | Не используется |
| 7 | 20 A | Stop |
| 8 | 20 A | Левая фара |
| 9 | 20 A | Радио |
| 10 | 40 A | Электродвигатель стеклоподъемника |
| 11 | 30 A | Задний кондиционер |
| 12 | 30 A | Задний антиобледенитель |
| 13 | 40 A | Резервное копирование, АКК |
| 14 | 40 A | Сиденье с электроприводом |
| 15 | 40 A | Двигатель нагревателя |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Запасной предохранитель |
| 18 | 10 A | Запасной предохранитель |
| 19 | 15 A | Запасной предохранитель |
| 20 | 120 А | Батарея |
| 21 | 30 A | Вентилятор конденсатора |
| 22 | 7,5 А | MG сцепление |
| 23 | 50 A | ИГИ Главная |
| 24 | 20 A | Противотуманные огни |
Дополнительный блок предохранителей под капотом (2002 г.)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40 A | АБС мотор |
| 2 | 20 A | АБС Ф/С |
| 3 | 20 A | Задний разъем ACC |
| 4 | 20 A | 4WD |
Дополнительный блок предохранителей под капотом (2003 г.)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Задняя развлекательная система |
| 2 | 40 A | Реле VSA F/S |
| 3 | 30 A | ВСА Мотор |
| 4 | 20 A | 4WD |
| 5 | 20 A | Задняя розетка для аксессуаров |
| 6 | 15 A | ETC |
| 7 | 15 A | Катушка ИГ |
| 8 | 15 A | LAP |
| 9 | 7,5 А | FI-Резервное копирование |
| 10 | 20 A | П/В ДР |

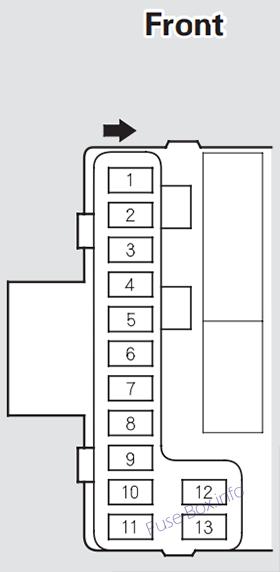

Пассажирский салон (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Силовое зеркало |
| 5 | 10 A | Дневные ходовые огни (модели для Канады)/задний стеклоочиститель |
| 6 | 15 A | ЭБУ (PCM), круиз-контроль |
| 7 | 7,5 А | OPDS |
| 8 | 7,5 А | Реле АСС |
| 9 | 10 A | Фонари заднего хода, подсветка приборов |
| 10 | 7,5 А | Поворотники |
| 11 | 15 A | Катушка ИГ |
| 12 | 30 A | Передний стеклоочиститель |
| 13 | 7,5 А | Сигнал стартера |

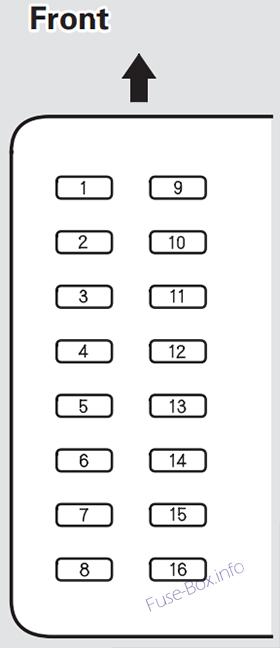

Салон (Пассажирская сторона) (2002, 2003)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Солнечная крыша |
| 2 | 20 A | Сиденье водителя с электроприводом наклона |
| 3 | 20 A | Сдвижное пассажирское сиденье с электроприводом |
| 4 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 5 | 20 A | Сиденье пассажира с электроприводом наклона |
| 6 | 10 A | Дневные ходовые огни (канадские модели) |
| 7 | 20 A | Задний электростеклоподъемник со стороны водителя |
| 8 | 20 A | Стеклоподъемник переднего пассажира |
| 9 | 15 A | Передняя розетка для аксессуаров |
| 10 | 15 A | Малый свет |
| 11 | 10 A | Внутреннее освещение, Радио |
| 12 | 20 A | Замок двери с электроприводом |
| 13 | 7,5 А | Резервное копирование |
| 14 | 20 A | Сиденье с подогревом |
| 15 | 20 A | Стеклоподъемник водителя |
| 16 | 20 A | Задний стеклоподъемник со стороны пассажира |
2004

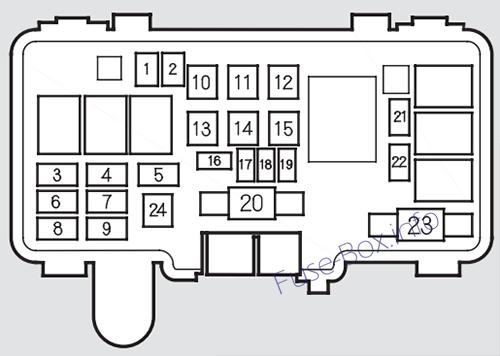

Основной блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Запасной предохранитель |
| 2 | 30 A | Запасной предохранитель |
| 3 | 20 A | Правая фара |
| 4 | 15 A | ACGS |
| 5 | 15 A | Опасность |
| 6 | — | Не используется |
| 7 | 20 A | Stop |
| 8 | 20 A | Левая фара |
| 9 | 20 A | Радио |
| 10 | 40 A | Электродвигатель стеклоподъемника |
| 11 | 30 A | Задний кондиционер |
| 12 | 30 A | Задний антиобледенитель |
| 13 | 40 A | Резервное копирование, АКК |
| 14 | 40 A | Сиденье с электроприводом |
| 15 | 40 A | Двигатель нагревателя |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Запасной предохранитель |
| 18 | 10 A | Запасной предохранитель |
| 19 | 15 A | Запасной предохранитель |
| 20 | 120 А | Батарея |
| 21 | 30 A | Вентилятор конденсатора |
| 22 | 7,5 А | MG сцепление |
| 23 | 50 A | ИГИ Главная |
| 24 | 20 A | Противотуманные огни |
Вторичный блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Задняя развлекательная система |
| 2 | 40 A | Реле VSA F/S |
| 3 | 30 A | ВСА Мотор |
| 4 | 20 A | 4WD |
| 5 | 20 A | Задняя розетка для аксессуаров |
| 6 | 15 A | ETC |
| 7 | 15 A | Катушка ИГ |
| 8 | 15 A | LAP |
| 9 | 7,5 А | FI-Резервное копирование |
| 10 | 20 A | П/В ДР |
Пассажирский салон (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Силовое зеркало |
| 5 | 10 A | Дневные ходовые огни (модели для Канады)/задний стеклоочиститель |
| 6 | 15 A | ЭБУ (PCM), круиз-контроль |
| 7 | 7,5 А | OPDS |
| 8 | 7,5 А | Реле АСС |
| 9 | 10 A | Фонари заднего хода, подсветка приборов, TPMS |
| 10 | 7,5 А | Поворотники |
| 11 | 15 A | Катушка ИГ |
| 12 | 30 A | Передний стеклоочиститель |
| 13 | — | Не используется |
Вспомогательный со стороны водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | Horn |
| 2 | 7,5 А | Блок ELD, блок управления иммобилайзером, блок управления VSA, генератор |
| 3 | 7,5 А | Авто дворники |
Пассажирский салон (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Люк |
| 2 | 20 A | Сиденье водителя с электроприводом наклона |
| 3 | 20 A | Сдвижное пассажирское сиденье с электроприводом |
| 4 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 5 | 20 A | Сиденье пассажира с электроприводом наклона |
| 6 | 10 A | Дневные ходовые огни (канадские модели) |
| 7 | 20 A | Задний электростеклоподъемник со стороны водителя |
| 8 | 20 A | Стеклоподъемник переднего пассажира |
| 9 | 15 A | Передняя розетка для аксессуаров |
| 10 | 15 A | Малый свет |
| 11 | 10 A | Внутреннее освещение, TPMS |
| 12 | 20 A | Замок двери с электроприводом |
| 13 | 7,5 А | Резервное копирование, Часы |
| 14 | 20 A | Сиденье с подогревом |
| 15 | 20 A | Стеклоподъемник водителя |
| 16 | 20 A | Задний стеклоподъемник со стороны пассажира |
2005, 2006
Основной блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Запасной предохранитель |
| 2 | 30 A | Запасной предохранитель |
| 3 | 20 A | Правая фара |
| 4 | 15 A | ACGS |
| 5 | 15 A | Опасность |
| 6 | — | Не используется |
| 7 | 20 A | Stop |
| 8 | 20 A | Левая фара |
| 9 | 20 A | Радио |
| 10 | 40 A | Электродвигатель стеклоподъемника |
| 11 | 30 A | Задний кондиционер |
| 12 | 30 A | Задний антиобледенитель |
| 13 | 40 A | Резервное копирование, АКК |
| 14 | 40 A | Сиденье с электроприводом |
| 15 | 40 A | Двигатель нагревателя |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Запасной предохранитель |
| 18 | 10 A | Запасной предохранитель |
| 19 | 15 A | Запасной предохранитель |
| 20 | 120 А | Батарея |
| 21 | 30 A | Вентилятор конденсатора |
| 22 | 7,5 А | MG сцепление |
| 23 | 50 A | ИГИ Главная |
| 24 | 20 A | Противотуманные огни |
Вторичный блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Задняя развлекательная система |
| 2 | 40 A | Реле VSA F/S |
| 3 | 30 A | ВСА Мотор |
| 4 | 20 A | 4WD |
| 5 | 20 A | Задняя розетка для аксессуаров |
| 6 | 15 A | ETC |
| 7 | 15 A | Катушка ИГ |
| 8 | 15 A | LAP |
| 9 | 7,5 А | FI-Резервное копирование |
| 10 | 20 A | П/В ДР |
Пассажирский салон (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Силовое зеркало |
| 5 | 10 A | Дневные ходовые огни (модели для Канады)/задний стеклоочиститель |
| 6 | 15 A | ЭБУ (PCM), круиз-контроль |
| 7 | 7,5 А | OPDS, Онстар |
| 8 | 7,5 А | Реле АСС |
| 9 | 10 A | Фонари заднего хода, подсветка приборов, TPMS |
| 10 | 7,5 А | Поворотники |
| 11 | 15 A | Катушка ИГ |
| 12 | 30 A | Передний стеклоочиститель |
| 13 | — | Не используется |
Вспомогательный со стороны водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | Horn |
| 2 | 7,5 А | Блок ELD, блок управления иммобилайзером, блок управления VSA, генератор |
| 3 | 7,5 А | Авто дворники |
Пассажирский салон (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Люк |
| 2 | 20 A | Сиденье водителя с электроприводом наклона |
| 3 | 20 A | Сдвижное пассажирское сиденье с электроприводом |
| 4 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 5 | 20 A | Сиденье пассажира с электроприводом наклона |
| 6 | 10 A | Дневные ходовые огни, OnStar (модели для Канады) |
| 7 | 20 A | Задний электростеклоподъемник со стороны водителя |
| 8 | 20 A | Стеклоподъемник переднего пассажира |
| 9 | 15 A | Передняя розетка для аксессуаров, HFL, OnStar |
| 10 | 15 A | Малый свет |
| 11 | 10 A | Внутреннее освещение, TPMS, HFL |
| 12 | 20 A | Замок двери с электроприводом |
| 13 | 7,5 А | Резервное копирование, Часы |
| 14 | 20 A | Сиденье с подогревом |
| 15 | 20 A | Стеклоподъемник водителя |
| 16 | 20 A | Задний стеклоподъемник со стороны пассажира |
