Предохранители и реле Acura MDX (YD2, 2007-2013)
Схемы относятся к указанным годам и вариантам Acura MDX (YD2, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura MDX 2007-2013 гг.
Предохранители прикуривателя / розетки в Acura MDX являются предохранитель №9 в салонном блоке предохранителей (передний разъем АСС), предохранитель №5 в заднем блоке предохранителей (задний разъем АСС), №4 в основном подкапотном блоке предохранителей (передний разъем АСС, 2010-2013) и №3-6 в блоке основных подкапотных предохранителей (задний разъем АСС).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

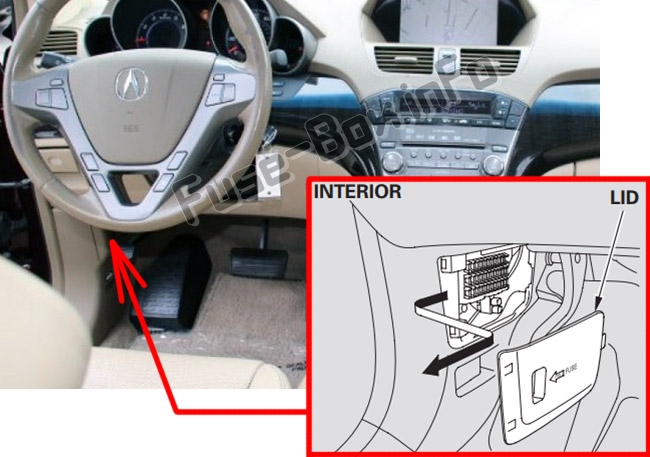

Блок предохранителей в салоне находится под приборной панелью со стороны водителя.
Чтобы снять крышку блока предохранителей, вставьте палец в паз на крышке, потяните ее на себя и снимите с петель.

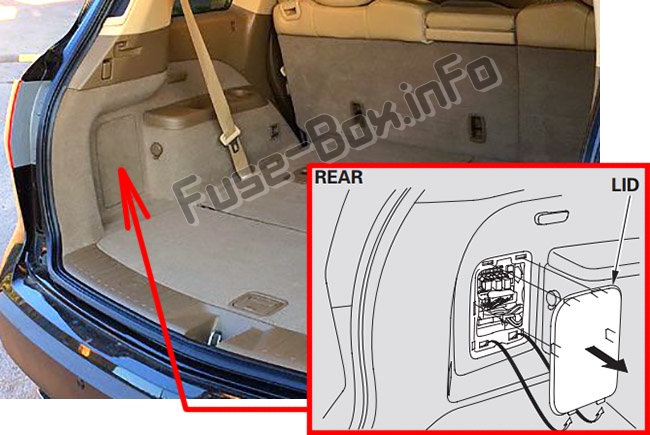

Задний блок предохранителей расположен с левой стороны грузового отсека.
Моторного отсека

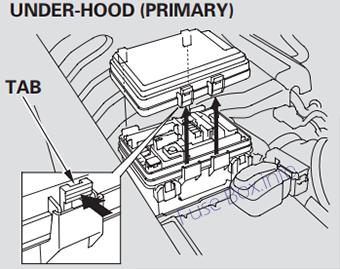

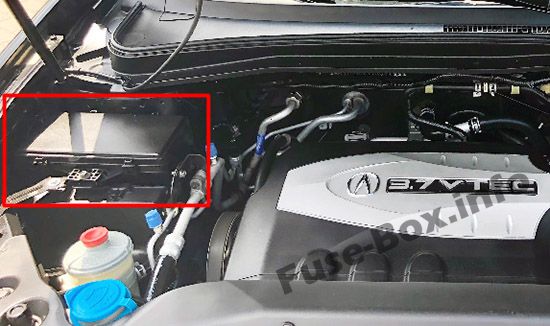

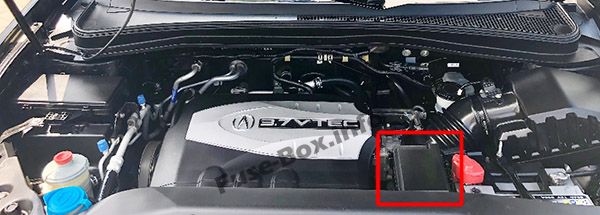

Основной блок предохранителей под капотом находится рядом с батареей.

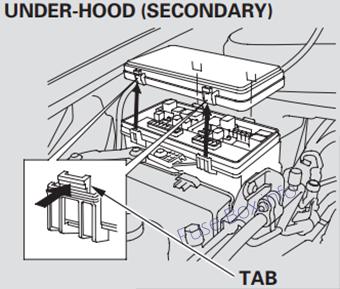

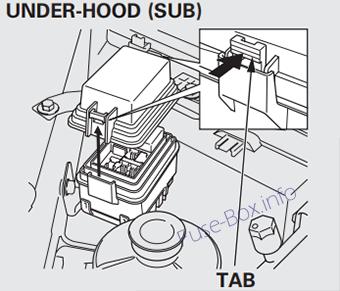

Вторичный блок предохранителей под капотом находится со стороны пассажира.
Дополнительный блок предохранителей со стороны пассажира (под капотом).
(модели с расширенным пакетом для США, расширенным пакетом с развлечениями и канадским элитным пакетом).
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008, 2009

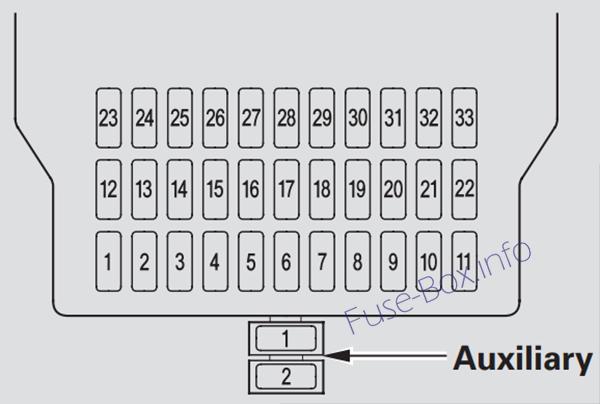

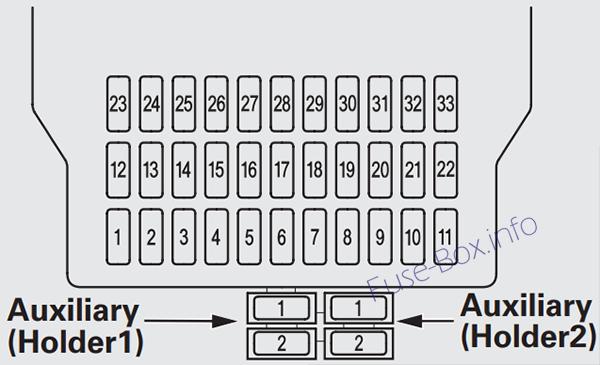

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | TPMS |
| 2 | 10 A | Двигатель поддержки пиломатериала водителя |
| 3 | 10 A | Люк |
| 4 | 20 A | Передние сиденья с подогревом |
| 5 | 10 A | Аудио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 A | Внутреннее освещение, люк |
| 8 | 20 A | Замок |
| 9 | 15 A | Разъем АСС |
| 10 | 15 A | Катушка ИГ |
| 11 | 30 A | Стеклоочиститель |
| 12 | 10 A | Сабвуфер |
| 13 | 20 A | Силовой наклон пассажира |
| 14 | 20 A | Силовой слайд водителя |
| 15 | 20 A | Рулевое колесо телескопа |
| 16 | 20 A | Силовой наклон водителя |
| 17 | 20 A | Power Slide для пассажира |
| 18 | 10 A | Генератор |
| 19 | 20 A | Топливный насос |
| 20 | 7,5 А | SH-полный привод, блок управления активными амортизаторами |
| 21 | 7,5 А | Датчики |
| 22 | 10 A | SRS |
| 23 | — | Не используется |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 30 A | Электростеклоподъемник пассажира |
| 27 | 30 A | Стеклоподъемник водителя |
| 28 | 20 A | Наклон рулевого колеса |
| 29 | 10 A | АБСВСА |
| 30 | 10 A | A/C |
| 31 | 15 A | Автоматическое выравнивание фар, задний стеклоочиститель, ветровое/заднее стеклоомыватель |
| 32 | 10 A | ACC |
| 33 | — | Не используется |
| Вспомогательный: | ||
| 1 | 7,5 А | Стартер ДИАГ |
| 2 | 7,5 А | STS |

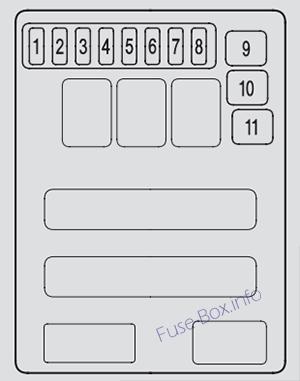

Багажное отделение
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | 10 A | Задний разъем ACC |
| 6 | 20 A | Задняя дверь с электроприводом |
| 7 | — | Не используется |
| 8 | 10 A | Освещение грузового отсека |
| 9 | 30 A | SH-полный привод |
| 10 | 30 A | Задний антиобледенитель |
| 11 | 40 A | Задняя дверь с электроприводом |

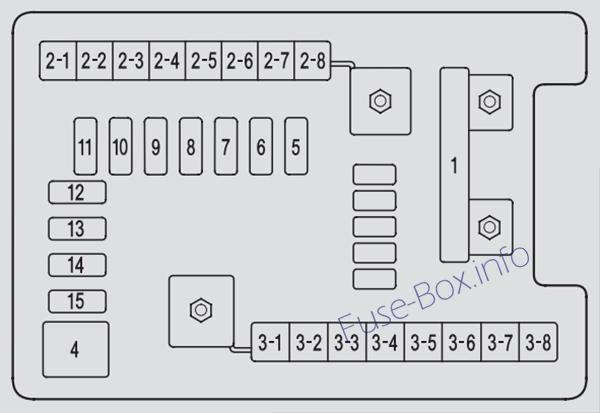

Основной блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 120 А | Главный предохранитель |
| 1 | — | Не используется |
| 2-1 | — | Не используется |
| 2-2 | — | Не используется |
| 2-3 | 30 A | Двигатель заднего вентилятора |
| 2-4 | 40 A | АБС ВСА |
| 2-5 | 40 A | Трейлер Главный |
| 2-6 | 40 A | Сиденья с электроприводом, система памяти положения водителя, сабвуфер |
| 2-7 | 40 A | Переднее сиденье с подогревом, TPMS, люк, поясничная поддержка водителя |
| 2-8 | — | Не используется |
| 3-1 | 60 A | Противотуманные фары, передний вентилятор |
| 3-2 | 40 A | Фары, дневные ходовые огни |
| 3-3 | 60 A | Вентилятор охлаждения, вентилятор конденсатора, муфта MG, омыватель фар (модель для Канады) |
| 3-4 | 50 A | Главный выключатель зажигания |
| 3-5 | 50 A | Стеклоподъемник |
| 3-6 | 60 A | SH-полный привод, электропривод открывания/закрывания задней двери, задний разъем ACC, освещение багажного отделения, обогреватель заднего стекла |
| 3-7 | 30 A | ЭБУ (ПКМ) |
| 3-8 | — | Не используется |
| 4 | 40 A | Аудиосистема, дверной замок, внутреннее освещение |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 30 A | Блок управления активной заслонкой |
| 8 | 30 A | Аудио усилитель |
| 9 | 7,5 А | Задняя развлекательная система |
| 10 | 15 A | Опасность |
| 11 | 15 A | Рог, стоп |
| 12 | 20 A | АБС ВСА |
| 13 | 20 A | Прицеп (тормоз) |
| 14 | 20 A | Заднее сиденье с подогревом |
| 15 | 20 A | инвертор кондиционера |

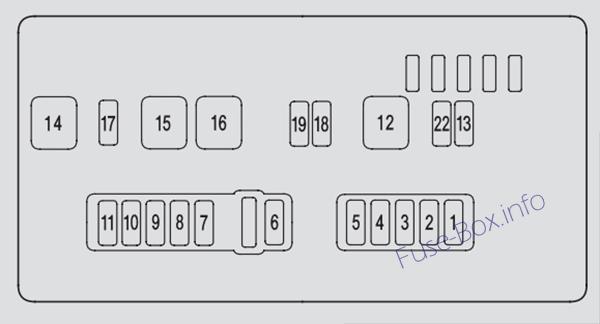

Дополнительный блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Левый дневной ходовой огонь |
| 2 | 10 A | Правый дневной ходовой свет |
| 3 | 10 A | Левая фара дальнего света |
| 4 | 10 A | Правая фара дальнего света |
| 5 | 7,5 А | Маленькие фонари (внешний вид) |
| 6 | 30 A | Фара ближнего света |
| 7 | 7,5 А | Таймер охлаждающего вентилятора |
| 8 | 15 A | IGP |
| 9 | 15 A | Катушка ИГ |
| 10 | 15 A | DBW |
| 11 | 15 A | AFHT |
| 12 | 40 A | Двигатель переднего вентилятора |
| 13 | 20 A | Противотуманные огни |
| 14 | 30 A | Омыватель фар (канадская модель) |
| 15 | 30 A | Вентилятор конденсатора |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | MG сцепление |
| 18 | 15 A | Левая фара ближнего света |
| 19 | 15 A | Правая фара ближнего света |
| 22 | 7,5 А | Маленькие фары (интерьер) |
2010, 2011
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | TPMS |
| 2 | 10 A | Двигатель поясничной опоры водителя |
| 3 | 15 A | Люк |
| 4 | 20 A | Передние сиденья с подогревом |
| 5 | 10 A | Аудио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 A | Резервное копирование |
| 8 | 20 A | Замок |
| 9 | 15 A | Разъем АСС |
| 10 | 15 A | Катушка ИГ |
| 11 | 30 A | Стеклоочиститель |
| 12 | 10 A | Сабвуфер |
| 13 | 20 A | Силовой наклон пассажира |
| 14 | 20 A | Слайд с электроприводом водителя |
| 15 | 20 A | Телескопический руль |
| 16 | 20 A | Силовой наклон водителя |
| 17 | 20 A | Пассажирская силовая горка |
| 18 | 10 A | Генератор |
| 19 | 20 A | Топливный насос |
| 20 | 10 A | SH-полный привод, ОДС |
| 21 | 7,5 А | Датчики |
| 22 | 10 A | SRS |
| 23 | - | Не используется |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 30 A | Электростеклоподъемник пассажира |
| 27 | 30 A | Стеклоподъемник водителя |
| 28 | 20 A | Наклон рулевого колеса |
| 29 | 10 A | АБС ВСА |
| 30 | 10 A | A/C |
| 31 | 15 A | Шайба |
| 32 | 10 A | ACC |
| 33 | - | Не используется |
| Вспомогательный (Держатель №1) | ||
| 1 | 7,5 А | Стартер ДИАГ |
| 2 | 7,5 А | SH-полный привод |
| Вспомогательный (Держатель №2) | ||
| 1 | 7,5 А | STS |
| 2 | 7,5 А | ODS |
Багажное отделение
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | - | Не используется |
| 5 | 10 A | Задний разъем ACC |
| 6 | 20 A | Задняя дверь с электроприводом |
| 7 | - | Не используется |
| 8 | 7,5 А | Внутренний свет |
| 9 | - | Не используется |
| 10 | 30 A | Задний антиобледенитель |
| 11 | 40 A | Задняя дверь с электроприводом |
Основной блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 120 А | Главный предохранитель |
| 1 | - | Не используется |
| 2-1 | - | Не используется |
| 2-2 | 30 A | SH-полный привод |
| 2-3 | 30 A | Двигатель заднего вентилятора |
| 2-4 | 40 A | АБС ВСА |
| 2-5 | 40 A | Трейлер Главный |
| 2-6 | 40 A | Сиденья с электроприводом, система памяти положения водителя, сабвуфер, телескопический руль |
| 2-7 | 40 A | Переднее сиденье с подогревом, TPMS, люк, поясничная опора водителя |
| 2-8 | - | Не используется |
| 3-1 | 60 A | Противотуманные фары, передний вентилятор, внутреннее освещение |
| 3-2 | 40 A | Фары, дневные ходовые огни |
| 3-3 | 60 A | Вентилятор охлаждения, вентилятор конденсатора, муфта MG, омыватель фар (модель для Канады) |
| 3-4 | 50 A | Главный выключатель зажигания |
| 3-5 | 50 A | Стеклоподъемник |
| 3-6 | 60 A | Электрический открыватель/доводчик задней двери, задняя розетка ACC, внутреннее освещение, задний обогреватель |
| 3-7 | 30 A | ЭБУ (ПКМ) |
| 3-8 | 30 A | TECH |
| 4 | 40 A | Аудиосистема, дверной замок, внутреннее освещение, передняя розетка ACC |
| 5 | 30 A | EPT-L (при наличии) |
| 6 | 30 A | EPT-R (при наличии) |
| 7 | 30 A | Блок управления активной заслонкой (при наличии) |
| 8 | 30 A | Аудио усилитель |
| 9 | 7,5 А | Датчик батареи |
| 10 | 15 A | Опасность |
| 11 | 15 A | Рог, стоп |
| 12 | 20 A | АБС ВСА |
| 13 | 20 A | Прицеп (тормоз) |
| 14 | 20 A | Заднее сиденье с подогревом (при наличии) |
| 15 | 20 A | инвертор кондиционера |
Дополнительный блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Левый дневной ходовой огонь |
| 2 | 10 A | Правый дневной ходовой свет |
| 3 | 10 A | Левая фара дальнего света |
| 4 | 10 A | Правая фара дальнего света |
| 5 | 7,5 А | Маленькие фонари (внешний вид) |
| 6 | 30 A | Фара ближнего света |
| 7 | 7,5 А | Таймер охлаждающего вентилятора |
| 8 | 15 A | ICP |
| 9 | 15 A | Катушка ИГ |
| 10 | 15 A | DBW |
| 11 | 15 A | AFHT |
| 12 | 40 A | Двигатель переднего вентилятора |
| 13 | 20 A | Противотуманные огни |
| 14 | 30 A | Омыватель фар (канадская модель) |
| 15 | 30 A | Вентилятор конденсатора |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Муфта кондиционера |
| 18 | 15 A | Левая фара ближнего света |
| 19 | 15 A | Правая фара ближнего света |
| 22 | 7,5 А | Маленькие фары (интерьер) |
Дополнительный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | ACC/CMBS, BSI, ADS, EPT, AVS |
2012, 2013
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | TPMS |
| 2 | 10 A | Двигатель поясничной опоры водителя |
| 3 | 15 A | Люк |
| 4 | 20 A | Передние сиденья с подогревом |
| 5 | 10 A | Аудио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 A | Резервное копирование |
| 8 | 20 A | Замок |
| 9 | 15 A | Разъем АСС |
| 10 | 15 A | Катушка ИГ |
| 11 | 30 A | Стеклоочиститель |
| 12 | 10 A | Сабвуфер |
| 13 | 20 A | Силовой наклон пассажира |
| 14 | 20 A | Слайд с электроприводом водителя |
| 15 | 20 A | Телескопический руль |
| 16 | 20 A | Силовой наклон водителя |
| 17 | 20 A | Пассажирская силовая горка |
| 18 | 10 A | Генератор |
| 19 | 20 A | Топливный насос |
| 20 | 10 A | SH-полный привод, ОДС |
| 21 | 7,5 А | Датчики |
| 22 | 10 A | SRS |
| 23 | Не используется | |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 30 A | Электростеклоподъемник пассажира |
| 27 | 30 A | Стеклоподъемник водителя |
| 28 | 20 A | Наклон рулевого колеса |
| 29 | 10 A | АБС ВСА |
| 30 | 10 A | A/C |
| 31 | 15 A | Шайба |
| 32 | 10 A | ACC |
| 33 | Не используется | |
| Вспомогательный (Держатель №1) | ||
| 1 | 7,5 А | Стартер ДИАГ |
| 2 | 7,5 А | SH-полный привод |
| Вспомогательный (Держатель №2) | ||
| 1 | 7,5 А | STS |
| 2 | 7,5 А | ODS |
Багажное отделение
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | 10 A | Задний разъем ACC |
| 6 | 20 A | Задняя дверь с электроприводом |
| 7 | Не используется | |
| 8 | 7,5 А | Внутренний свет |
| 9 | Не используется | |
| 10 | 30 A | Задний антиобледенитель |
| 11 | 40 A | Задняя дверь с электроприводом |
Основной блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 120 А | Главный предохранитель |
| 1 | - | Не используется |
| 2-1 | 30 A | АДС (при наличии) |
| 2-2 | 30 A | SH-полный привод |
| 2-3 | 30 A | Двигатель заднего вентилятора |
| 2-4 | 40 A | АБС ВСА |
| 2-5 | 40 A | Трейлер Главный |
| 2-6 | 40 A | Сиденья с электроприводом, система памяти положения водителя, сабвуфер, телескопический руль |
| 2-7 | 40 A | Переднее сиденье с подогревом, TPMS, люк, поясничная опора водителя |
| 2-8 | ||
| 3-1 | 60 A | Противотуманные фары, передний вентилятор, внутреннее освещение |
| 3-2 | 40 A | Фары, дневные ходовые огни |
| 3-3 | 60 A | Вентилятор охлаждения, вентилятор конденсатора, муфта MG, омыватель фар (модель для Канады) |
| 3-4 | 50 A | Главный выключатель зажигания |
| 3-5 | 50 A | Стеклоподъемник |
| 3-6 | 60A | Электропривод открывания/закрывания багажника. Задний разъем ACC, освещение салона, обогреватель заднего стекла |
| 3-7 | 30 A | ЭБУ (ПКМ) |
| 3-8 | 30 A | TECH |
| 4 | 40 A | Аудиосистема, дверной замок, внутреннее освещение, передняя розетка ACC |
| 5 | 30 A | EPT-L (при наличии) |
| 6 | 30 A | EPT-R (при наличии) |
| 7 | 30 A | ЭБУ FI |
| 8 | 30 A | Аудио усилитель |
| 9 | 7,5 А | Датчик батареи |
| 10 | 15 A | Опасность |
| 11 | 15 A | Рог, стоп |
| 12 | 20 A | АБС ВСА |
| 13 | 20 A | Прицеп (тормоз) |
| 14 | 20 A | Заднее сиденье с подогревом (при наличии) |
| 15 | 20 A | инвертор кондиционера |
Дополнительный блок предохранителей под капотом
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Левый дневной ходовой огонь |
| 2 | 10 A | Правый дневной ходовой свет |
| 3 | 10 A | Левая фара дальнего света |
| 4 | 10 A | Правая фара дальнего света |
| 5 | 7,5 А | Маленькие фонари (внешний вид) |
| 6 | 30 A | Фара ближнего света |
| 7 | 7,5 А | Таймер охлаждающего вентилятора |
| 8 | 15 A | IGP |
| 9 | 15 A | Катушка ИГ |
| 10 | 15 A | DBW |
| 11 | 15 A | AFHT |
| 12 | 40 A | Двигатель переднего вентилятора |
| 13 | 20 A | Противотуманные огни |
| 14 | 30 A | Омыватель фар (канадская модель) |
| 15 | 30 A | Вентилятор конденсатора |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Муфта кондиционера |
| 18 | 15 A | Левая фара ближнего света |
| 19 | 15 A | Правая фара ближнего света |
| 22 | 7,5 А | Маленькие фары (интерьер) |
Дополнительный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | ACC/CMBS, BSI, ADS, EPT, AVS |
