Предохранители и реле Acura MDX (YD3, 2014-2018)

Схемы относятся к указанным годам и вариантам Acura MDX (YD3, 2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

Расположение предохранителей Acura MDX 2014-2018

Предохранители прикуривателя / розетки в Acura MDX Это предохранители №14, 15 и 27 в блоке предохранителей в салоне со стороны пассажира.

Оглавление

Расположение блока предохранителей

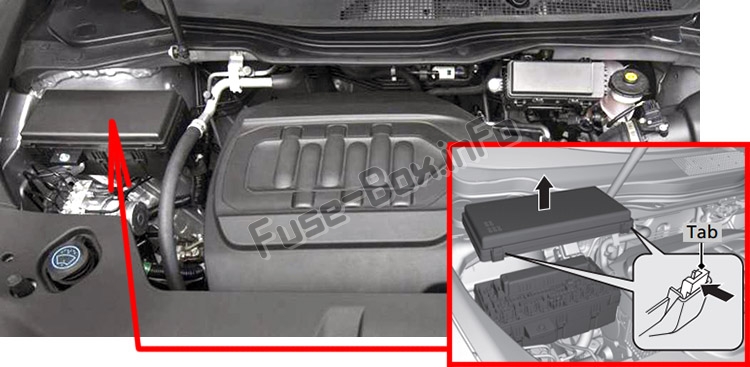

Блок предохранителей в моторном отсеке, тип A

Расположен рядом с бачком тормозной жидкости.
Нажмите на вкладки, чтобы открыть коробку.
Блок предохранителей в моторном отсеке, тип A

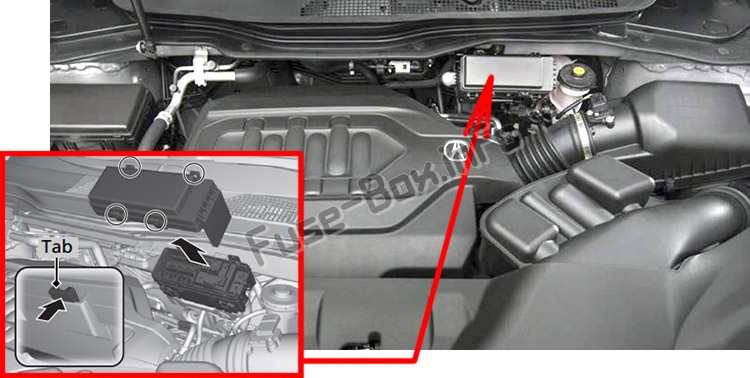

Блок предохранителей в моторном отсеке, тип B

Находится рядом с батареей.
Нажмите на вкладки, чтобы открыть коробку.
Блок предохранителей в моторном отсеке, тип B

Блок предохранителей в моторном отсеке, тип C (60 А, главный вентилятор)

Находится рядом с клеммой «+» на аккумуляторе.
(Замена должна производиться дилером).
Блок предохранителей в моторном отсеке, тип C (60 А, главный вентилятор)

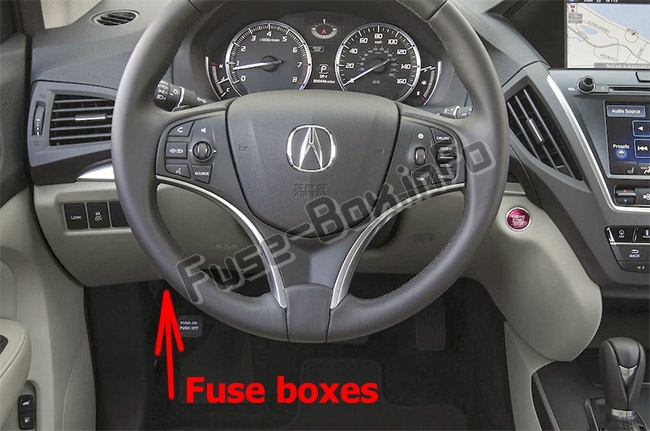

Блок предохранителей в салоне со стороны водителя, тип A

Расположен под приборной панелью. Блок предохранителей в салоне со стороны водителя, тип A

Блок предохранителей в салоне со стороны водителя, тип B (доступно не на всех моделях)

Расположен под внутренним блоком предохранителей типа А со стороны водителя.
Снимите крышку, чтобы открыть.
Блок предохранителей в салоне со стороны водителя, тип B (доступно не на всех моделях)

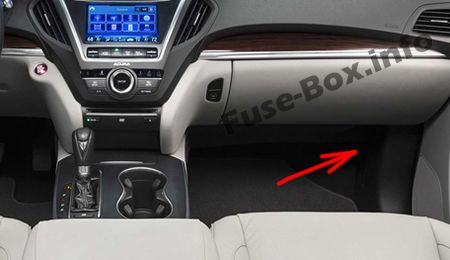

Блок предохранителей в салоне со стороны пассажира

Расположен на нижней боковой панели. Блок предохранителей в салоне со стороны пассажира

Снимите крышку, чтобы открыть.
Блок предохранителей в салоне со стороны пассажира

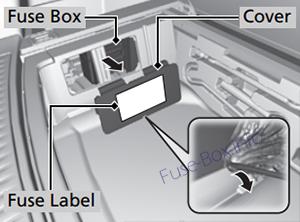

Задний блок предохранителей

Расположен с левой стороны грузового отсека, под облицовкой пола.
Снимите крышку, поддев край крышки плоской отверткой.
Задний блок предохранителей

Назначение предохранителей

2014, 2015

Назначение предохранителей в моторном отсеке (тип А)

№	Цепь защищена	Amps
1	-	-
2	-	-
3	АКГФР	15 A
4	Шайба IG1	15 A
5	IG1 ВБСОЛ	7,5 А
6	ЭБУ IG1 передний	7,5 А
7	-	-
8	ФИ СУБ	15 A
9	DBW	15 A
10	ФИ Главная	15 A
11	Катушка ИГ	15 A
12	ДХО Р	10 A
13	ДХО Л	10 A
14	INJ	20 A
15	Радио	20 A
16	Резервное копирование	10 A
17	MG сцепление	7,5 А
18	Передние противотуманные фары (доступно не на всех моделях)	(20 А)
19	-	-
20	Дальний свет правой фары	7,5 А
21	-	-
22	Маленький	10 A
23	-	-
24	Дальний свет левой фары	7,5 А
25	-	-
26	Ближний свет правой фары	10 A
27	Ближний свет левой фары	10 A
28	УРОВЕНЬ МАСЛА IGPS	7,5 А
29	Охлаждающий вентилятор	30 A
30	Дополнительный вентилятор	30 A
31	НЗП Основной	30 A

Назначение предохранителей в моторном отсеке (тип B)

№	Цепь защищена	Amps
1	Главный предохранитель	150 А
2	ВСА ССО	40 A
2	ВСА ФСР	20 A
2	Стоп/звуковой сигнал/опасность	30 A
2	Задний вентилятор/BMS	30 A
2	ФИ Главная	40 A
2	Задний F/B 2	60 A
2	АС Ф/Б 2	60 A
2	EPS	60 A
3	Шайба H/L	30 A
3	IG1B Основной	30 A
3	Р/Б Главная	60 A
3	ДР Ф/Б 1	50 A
3	АС Ф/Б 1	50 A
3	Задний F/B 1	60 A
3	IG1A Основной	30 A
3	ДР Ж/Б 2	50 A
4	СТМ 4	30 A
5	Передний вентилятор	40 A
6	Задняя защита	40 A
7	ИГ Основной 1	40 A
8	Стоп и звуковой сигнал	20 A
9	Опасность	15 A
10	BMS	7,5 А
11	-	-

Назначение предохранителей в блоке предохранителей в салоне со стороны водителя, тип A

№	Цепь защищена	Amps
1	Замок двери пассажира	10 A
2	Замок боковой двери заднего пассажира	7,5 А
3	Замок двери со стороны водителя	7,5 А
4	Отпирание пассажирской двери	10 A
5	Отпирание боковой двери заднего пассажира	7,5 А
6	Отпирание двери со стороны водителя	7,5 А
7	Дверной замок Основной	20 A
8	ВАК ОП	10 A
9	ЭТС ТЕЛЕ	20 A
10	IG1 РР Коробка	15 A
11	IG1 метр	7,5 А
12	Коробка ИГ1 ФР	20 A
13	ACC	7,5 А
14	-	-
15	Сдвижное сиденье водителя с электроприводом	20 A
16	Люк	20 A
17	Задний стеклоподъемник со стороны водителя	20 A
18	УМНАЯ	10 A
19	Стеклоподъемник водителя	20 A
20	-	-
21	Топливный насос	20 A
22	как коробка	15 A
23	VSA	7,5 А
24	АКГ АС	7,5 А
25	STRLD	7,5 А
26	ИГ2 ВАК	7,5 А
27	ДХО ИГ2	7,5 А
28	Блокировка ключа АКК	7,5 А
29	Пиломатериалы Power Driver	7,5 А
30	Вырезано внутреннее освещение	7,5 А
31	ЭТС НАКЛОН	20 A
32	Сиденье водителя с электроприводом наклона	20 A
33	-	-
34		_

Назначение предохранителей в блоке предохранителей в салоне со стороны пассажира

№	Цепь защищена	Amps
1	Правый электронный натяжитель (доступно не на всех моделях)	(30 А)
2	Стеклоподъемник со стороны заднего пассажира	20 A
3	ACM	20 A
4	Front DEF (доступно не на всех моделях)	(15 А)
5	AVS/Обогреватели сидений	20 A
6	Стеклоподъемник переднего пассажира	20 A
7	Сдвижное пассажирское сиденье с электроприводом	20 A
8	Сиденье пассажира с электроприводом наклона	20 A
9	Пассажирский пиломатериал (доступно не на всех моделях)	(7,5 А)
10	-	-
11	HSW (доступно не на всех моделях)	(10 А)
12	-	-
13	-	-
14	Задняя розетка для аксессуаров	20 A
15	Гнездо питания аксессуара консоли	20 A
16	-	-
17	-	-
18	Премиум AMP	30 A
19	SRS1	10 A
20	ЭБУ пассажира	7,5 А
21	СВТМ4	7,5 А
22	-	-
23	-	-
24	IG1 OPDS	7,5 А
25	Освещение	7,5 А
26	Левый электронный натяжитель (доступно не на всех моделях)	(30 А)
27	Передняя розетка для аксессуаров	20 A
28	инвертор переменного тока	(30 А)

Назначение предохранителей в заднем блоке предохранителей

№	Цепь защищена	Amps
1	Доводчик багажника с электроприводом	20 A
2	Trailer Маленький Light (доступно не на всех моделях)	(20 А)
3	-	-
4	Крышка топливного бака	7,5 А
5	Сиденье слайд	20 A
6	-	-
7	Заднее H/сиденье (доступно не на всех моделях)	(20 А)
8	-	-
9	Зарядка прицепа (доступно не на всех моделях)	(20 А)
10	Подсветка прицепа (доступно не на всех моделях)	(7,5 А)
11	Опасность прицепа (доступно не на всех моделях)	(7,5 А)
12	Задний стеклоочиститель	10 A
13	ЭБУ РР	7,5 А
14	-	-
15	-	-
16	-	-
17	Trailer E-Brake (доступно не на всех моделях)	(20 А)
18	Мотор задней двери с электроприводом	40 A

2016

Назначение предохранителей в блоке предохранителей в моторном отсеке типа А

№	Цепь защищена	Amps
1	STRUT (модели с автоматической остановкой на холостом ходу)	7,5 А
2	-	-
3	АЧГ FR	15 A
4	Шайба	15 A
5	-	-
6	ЭБУ ФР	7,5 А
7	Стартер (модели с автоматической остановкой на холостом ходу)	7,5 А
8	FI Sub	15 A
9	DBW	15 A
10	ФИ Главная	15 A
11	Катушка ИГ	15 A
12	ДХО Р	10 A
13	ДХО Л	10 A
14	Инжектор	20 A
15	Радио (модели без автоматической остановки на холостом ходу)	20 A
16	Резервное копирование	10 A
17	MG сцепление	7,5 А
18	FR Fog (доступно не на всех моделях)	(20 А)
19	-	-
20	H/L HI R	7,5 А
21	-	-
22	Малый (модели без автоматического останова на холостом ходу)	10 A
23	Селектор передач	15 A
24	В/Д ВЫС Л	7,5 А
25	-	-
26	В/Н НГ П	10 A
27	В/Н НИЖ Н	10 A
28	Масло LVL	7,5 А
29	Главный вентилятор	30 A
30	Дополнительный вентилятор	30 A
31	Стеклоочиститель Главный	30 A

Назначение предохранителей в блоке предохранителей в моторном отсеке типа B

№	Цепь защищена	Amps
1	Главный предохранитель	150 А
2	ВСА ССО	40 A
2	ВСА ФСР	20 A
2	Stop&Horn Опасность / Опасность (доступно не на всех моделях)	30 A
2	RR воздуходувка	30 A
2	DC/DC 3 (доступно не на всех моделях)	60 A
2	РР Ф/Б-2	60 A
2	АС Ф/Б-2	60 A
2	EPS	60 A
3	Шайба H/L (доступна не на всех моделях)	(30 А)
3	IG1B Основной	30 A
3	Р/Б Главная	60 A
3	ДР Ф/Б-1	50 A
3	АС Ф/Б-1	50 A
3	РР Ф/Б-1	60 A
3	IG1A Основной	30 A
3	ДР Ф/Б-2	50 A
4	ФИ Главная	40 A
5	FR воздуходувка	40 A
6	RR DEF	40 A
7	IG1 Основной ST	30 A
8	Стоп и звуковой сигнал / Стоп (доступно не на всех моделях)	20 А 10 А
9	Опасность	15 A
10	BMS	7,5 А
11	Малый LT (доступно не на всех моделях)	7,5 А

Назначение предохранителей в блоке предохранителей в салоне со стороны водителя, тип A

№	Цепь защищена	Amps
1	Дверной замок	10 A
2	Дверной замок RR AS	7,5 А
3	Дверной замок ДР	7,5 А
4	FR AS Отпирание двери	10 A
5	RR AS Отпирание двери	7,5 А
6	Отпирание двери ДР	7,5 А
7	Д/Л Главная	20 A
8	-	-
9	ЭТС ТЕЛЕ	20 A
10	ИГ1 РР	15 A
11	Счетчик (доступно не на всех моделях)	7,5 А
	Shifter (доступно не на всех моделях)
12	ИГ1 ФР	20 A
13	ACC	7,5 А
14	-	-
15	DR P/сиденье (SLI)	20 A
16	S/R	20 A
17	RR DR P/W	20 A
18	Умная	10 A
19	ФР ДР ПАН	20 A
20	—	-
21	Топливный насос	20 A
22	ИГ1 АС	15 A
23	ABS/VSA (доступно не на всех моделях) / Умная (доступно не на всех моделях)	7,5 А
24	АКГ АС	7,5 А
25	STRLD (доступно не на всех моделях)	7,5 А
26	ИГ2 ВАК	7,5 А
27	DRL	(7,5 А)
28	Блокировка ключа АКК	7,5 А
29	DR P/сиденье (LUM)	7,5 А
30	ИНТ огни	7,5 А
31	ЭТС НАКЛОН	20 A
32	DR P/сиденье (REC)	20 A
33	—	—
34	-	-

Назначение предохранителей в блоке предохранителей в салоне со стороны водителя, тип B

№	Цепь защищена	Amps
1	ВСТ 1	30 A
2	Horn	10 A
3	ВСТ 2	30 A
4	-	-
5	—	—
6	-	-
7	—	-
8	-	-
9	метр	10 A
10	RES (доступно не на всех моделях)	7,5 А
11	MICU	7,5 А
12	EPS/VSA	7,5 А
13	Аудио/TCU	7,5 А
14	Резервное копирование	10 A
15	Аудио/ANC	20 A

Назначение предохранителей в блоке предохранителей в салоне со стороны пассажира

№	Цепь защищена	Amps
1	EPTR (доступно не на всех моделях)	(30 А)
2	РР КАК П/В	20 A
3	ACM	20 A
4	FRDEF (доступно не на всех моделях)	(15 А)
5	Сиденье с подогревом AVS	20 A
6	ФР КАК П/В	20 A
7	AS P/сиденье (SLI)	20 A
8	AS P/место (REC)	20 A
9	AS P/место (LUM)	(7,5 А)
10	Запасной	5 A
11	Обогрев руля (доступно не на всех моделях)	(10 А)
12	-	-
13	-	-
14	Розетка RR ACC	20 A
15	Розетка FR ACC	20 A
16	-	-
17	—	—
18	AMP	30 A
19	SRS	10 A
20	КАК ЭБУ	7,5 А
21	Вариант	7,5 А
22	—	—
23	—	—
24	OPDS	7,5 А
25	ИЛЛЮМИ (INT)	5 A
26	EPTL (доступно не на всех моделях)	(30 А)
27	Разъем CTR ACC	20 A
28	АС ИНВТР	(30 А)

Назначение предохранителей в заднем блоке предохранителей

№	Цепь защищена	Amps
1	ПТГ Ближе	20 A
2	Trailer Маленький LT (доступно не на всех моделях)	(20 А)
3	—	—
4	Крышка топливного бака	7,5 А
5	Сиденье слайд	20 A
6	-	-
7	Сиденье RR с подогревом (доступно не на всех моделях)	(20 А)
8	-	-
9	Зарядка прицепа (доступно не на всех моделях)	(20 А)
10	Trailer Back LT (доступно не на всех моделях)	(7,5 А)
11	Опасность прицепа (доступно не на всех моделях)	(7,5 А)
12	Задний стеклоочиститель	10 A
13	Задний ЭБУ	7,5 А
14	4WD	(20 А)
15	—	—
16	-	-
17	Trailer E-Brake (доступно не на всех моделях)	(20 А)
18	ПТГ МТР	40 A

2017, 2018

Назначение предохранителей в блоке предохранителей в моторном отсеке типа А

№	Цепь защищена	Amps
1	STRLD (модели с автоматической остановкой на холостом ходу)	7,5 А
2	—	—
3	АЧГ FR	15 A
4	Шайба	15 A
5	IG1 OP (модели без автоматического останова на холостом ходу)	(7,5 А)
6	ЭБУ ФР	7,5 А
7	VBSOL (модели без автоматического останова на холостом ходу)	(10 А)
	Стартер (модели с автоматической остановкой на холостом ходу)	7,5 А
8	FI Sub	15 A
9	DBW	15 A
10	ФИ Главная	15 A
11	Катушка ИГ	15 A
12	ДХО Р	10 A
13	ДХО Л	10 A
14	Инжектор	20 A
15	Радио (модели без автоматической остановки на холостом ходу)	20 A
16	Резервное копирование	10 A
17	MG сцепление	(7,5 А)
18	FR Fog (доступно не на всех моделях)	7,5 А
19	—	—
20	H/L HI R	7,5 А
21	—	—
22	Малый (модели без автоматического останова на холостом ходу)	10 A
23	—	—
24	В/Д ВЫС Л	7,5 А
25	SBW	15 A
26	В/Н НГ П	10 A
27	В/Н НИЖ Н	10 A
28	Масло LVL	7,5 А
29	Главный вентилятор	30 A
30	Дополнительный вентилятор	30 A
31	Стеклоочиститель Главный	30 A

Назначение предохранителей в блоке предохранителей в моторном отсеке типа B

№	Цепь защищена	Amps
1	Главный предохранитель	150 А
2	ВСА ССО	40 A
2	ВСА ФСР	20 A
2	Stop&Florn Flazard / Опасность (доступно не на всех моделях)	30 A
2	RR BLOWER&BMS	30 A
2	DC/DC 3 (доступно не на всех моделях)	60 A
2	РР Ф/Б-2	60 A
2	АС Ф/Б-2	60 A
2	EPS	60 A
3	Шайба H/L (доступна не на всех моделях)	(30 А)
3	IG1B Основной	30 A
3	Р/Б Главная	60 A
3	ДР Ф/Б-1	50 A
3	АС Ф/Б-1	50 A
3	РР Ф/Б-1	60 A
3	IG1A Основной	30 A
3	ДР Ф/Б-2	50 A
4	ФИ Главная	40 A
5	FR воздуходувка	40 A
6	RR DEF	40 A
7	IG1 Основной ST	30 A
8	Стоп и звуковой сигнал (доступно не на всех моделях)	20 A
8	Стоп (доступно не на всех моделях)	20 A
9	Опасность	10 A
10	BMS	7,5 А
11	Малый LT (доступно не на всех моделях)	7,5 А

Назначение предохранителей в блоке предохранителей в салоне со стороны водителя, тип A (2017, 2018)

№	Цепь защищена	Amps
1	Дверной замок	10 A
2	Дверной замок RR DR	7,5 А
3	Дверной замок ДР	7,5 А
4	FR AS Отпирание двери	10 A
5	RR DR Отпирание двери	7,5 А
6	Отпирание двери ДР	(7,5 А)
7	Д/Л Главная	20 A
8	—	—
9	ЭТС ТЕЛЕ	20 A
10	ИГ1 РР	15 A
11	Метр (доступно не на всех моделях) / Shifter (доступно не на всех моделях)	7,5 А
12	ИГ1 ФР	20 A
13	ACC	7,5 А
14	—	—
15	DR P/сиденье (SLI)	20 A
16	S/R	20 A
17	RR DR P/W	20 A
18	Умная	10 A
19	ФР ДР П/В	20 A
20	—	—
21	Топливный насос	20 A
22	ИГ1 АС	15 A
23	ABSA/SA (доступно не на всех моделях) / Умная (доступно не на всех моделях)	7,5 А
24	АКГ АС	7,5 А
25	STRLD (доступно не на всех моделях)	7,5 А
26	ИГ2 ВАК	7,5 А
27	DRL	7,5 А
28	Блокировка ключа АКК	7,5 А
29	DR P/сиденье (LUM)	7,5 А
30	ИНТ огни	7,5 А
31	ЭТС НАКЛОН	20 A
32	DR P/сиденье (REC)	20 A
33	—	—
34	—	—

Назначение предохранителей в блоке предохранителей в салоне со стороны водителя, тип B (2017 г.)

№	Цепь защищена	Amps
1	ВСТ 1	30 A
2	Horn	10 A
3	ВСТ 2	30 A
4	—	—
5	—	—
6	—	—
7	—	—
8	—	—
9	метр	10 A
10	RES (доступно не на всех моделях)	(7,5 А)
11	MICU	7,5 А
12	EPS/VSA	7,5 А
13	Аудио/TCU	7,5 А
14	Резервное копирование	10 A
15	Аудио/ANC	20 A

Назначение предохранителей в блоке предохранителей в салоне со стороны водителя, тип B (2018 г.)

№	Цепь защищена	Amps
1	ВСТ 1	30 A
2	Horn	10 A
3	ВСТ 2	30 A
4	-	-
5	-	-
6	-	-
7	-	-
8	-	-
9	метр	10 A
10	RES/CP/AA (доступно не на всех моделях)	10 A
11	MICU	7,5 А
12	EPS/VSA	7,5 А
13	Аудио/TCU	7,5 А
14	Резервное копирование	10 A
15	Аудио/ANC	20 A

Назначение предохранителей в блоке предохранителей в салоне со стороны пассажира

№	Цепь защищена	Amps
1	EPTR (доступно не на всех моделях)	(30 А)
2	РР КАК П/В	20 A
3	ACM	20 A
4	FRDEF (доступно не на всех моделях)	(15 А)
5	Сиденье с подогревом AVS	20 A
6	ФР КАК П/В	20 A
7	AS P/сиденье (SLI)	20 A
8	AS P/место (REC)	20 A
9	AS P/место (LUM)	(7,5 А)
10	Запасной	5 A
11	Обогрев руля (доступно не на всех моделях)	(10 А)
12	-	-
13	-	-
14	Розетка RR ACC	20 A
15	Розетка FR ACC	20 A
16	-	-
17	—	—
18	AMP	30 A
19	SRS	10 A
20	КАК ЭБУ	7,5 А
21	Вариант	7,5 А
22	—	—
23	—	—
24	OPDS	7,5 А
25	ИЛЛЮМИ (INT)	5 A
26	EPTL (доступно не на всех моделях)	(30 А)
27	Разъем CTR ACC	20 A
28	АС ИНВТР	(30 А)

Назначение предохранителей в заднем блоке предохранителей

№	Цепь защищена	Amps
1	ПТГ Ближе	20 A
2	—	—
3	ЗАРЯДКА USB	15 A
4	Крышка топливного бака	7,5 А
5	Сиденье слайд	20 A
6	—	—
7	Сиденье RR с подогревом (доступно не на всех моделях)	(20 А)
8	—	—
9	—	—
10	—	—
11	—	—
12	Задний стеклоочиститель	10 A
13	Задний ЭБУ	7,5 А
14	SH-AWD (доступно не на всех моделях)	(20 А)
15	ЭПБ-Р	30 A
16	ЭПБ-Л	30 A
17	—	—
18	ПТГ МТР	40 A
