Предохранители и реле Acura RDX (2007-2012)
Схемы относятся к указанным годам и вариантам Acura RDX (2007-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura RDX 2007-2012 гг.
Предохранители прикуривателя / розетки в Acura RDX это предохранители №28 и 29 в салонном блоке предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

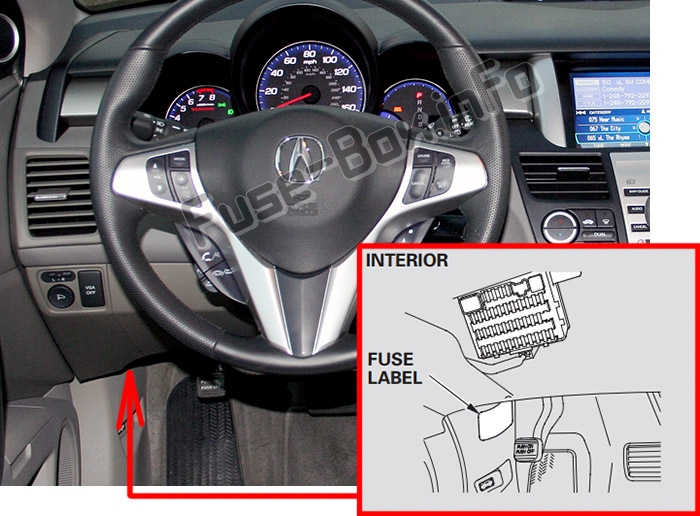

Пассажирский салон
Он расположен в нижней левой части со стороны водителя.

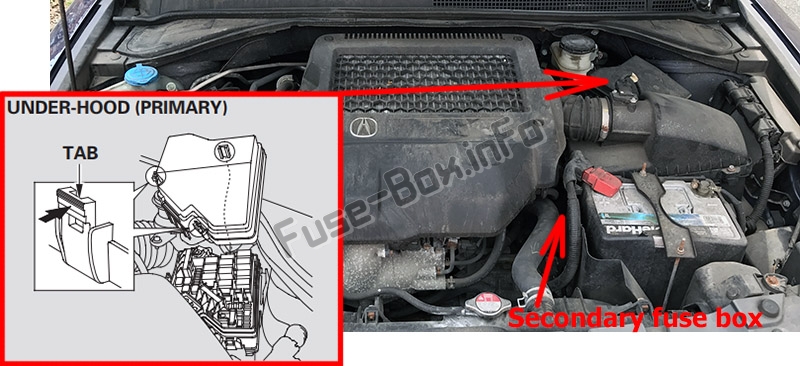

Основной блок предохранителей под капотом
Он расположен в моторном отсеке со стороны водителя.
Чтобы открыть его, нажмите на выступы, как показано на рисунке.

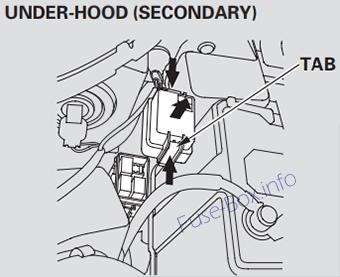

Дополнительный блок предохранителей под капотом
Находится рядом с батареей.
Чтобы открыть его, нажмите на выступы, как показано на рисунке.
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008

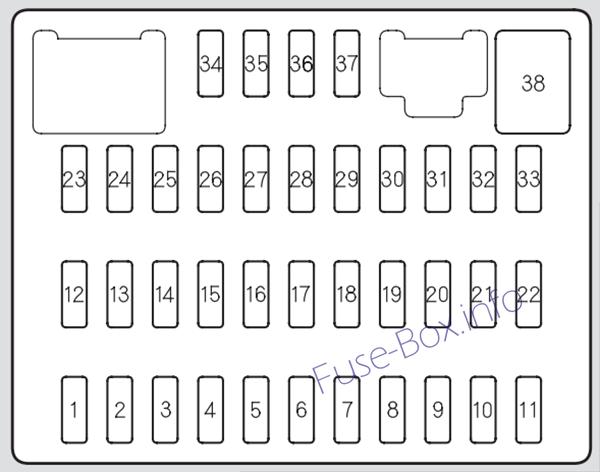

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | SH-полный привод |
| 2 | 20 A | Топливный насос |
| 3 | 15 A | ACG |
| 4 | 7,5 А | АБС/ВСА |
| 5 | 15 A | Сиденье с подогревом |
| 6 | 20 A | Противотуманные фары |
| 7 | 7,5 А | Поясничная поддержка водительского сиденья с электроприводом |
| 8 | 10 A | Задний стеклоочиститель |
| 9 | 7,5 А | OPDS |
| 10 | 7,5 А | метр |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара дальнего света |
| 13 | 10 A | Левая фара дальнего света |
| 14 | 7,5 А | Маленькие фары (интерьер) |
| 15 | 15 A | Маленькие фонари (внешний вид) |
| 16 | 15 A | Правая фара ближнего света |
| 17 | 15 A | Левая фара ближнего света |
| 18 | 20 A | Фара высокая основная |
| 19 | 20 A | Маленькие огни |
| 20 | 7,5 А | TPMS |
| 21 | 30 A | Фара ближнего света |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | 20 A | Люк |
| 25 | 20 A | Замок |
| 26 | 20 A | Стеклоподъемник водителя |
| 27 | — | Не используется |
| 28 | 15 A | Розетка для аксессуаров (консольный отсек) |
| 29 | 15 A | + Б АСС |
| 30 | 20 A | Электростеклоподъемник пассажира |
| 31 | 20 A | Радиоусилитель |
| 32 | 20 A | Задний правый стеклоподъемник |
| 33 | 20 A | Левый задний электростеклоподъемник |
| 34 | — | Не используется |
| 35 | 7,5 А | Радио |
| 36 | 10 A | HAC |
| 37 | 7,5 А | Дневной ходовой свет |
| 38 | 30 A | стеклоочиститель |

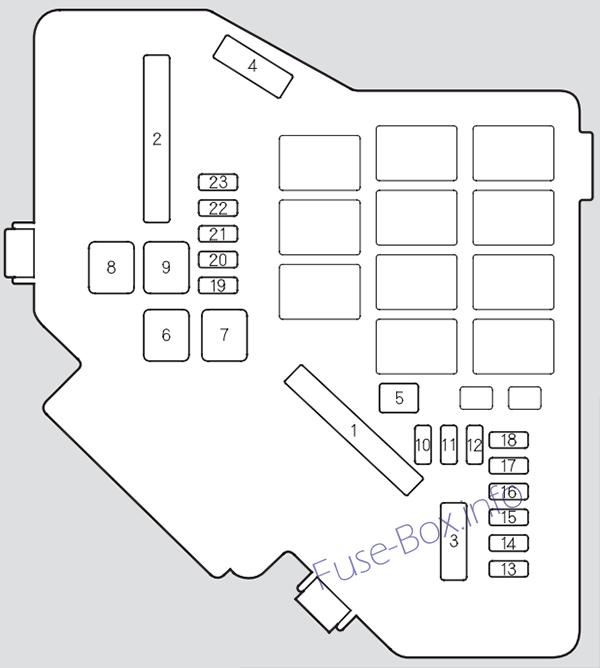

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 100 А | Главный предохранитель |
| 1 | 30 A | SH-полный привод |
| 2 | 80 A | Опция Основной |
| 2 | 50 A | Главный выключатель зажигания |
| 3 | 20 A | Отказоустойчивый АБС/ВСА |
| 3 | 40 A | АБС/VSA Мотор |
| 4 | 50 A | Основная фара |
| 4 | 40 A | Электрические стеклоподъемники |
| 5 | — | Не используется |
| 6 | 30 A | Двигатель главного вентилятора |
| 7 | 30 A | Вспомогательный двигатель вентилятора |
| 8 | 30 A | Задний обогреватель |
| 9 | 40 A | воздуходувка |
| 10 | 15 A | Опасность |
| 11 | 15 A | LAF |
| 12 | 15 A | Стоп и звуковой сигнал |
| 13 | 20 A | Сиденье с электроприводом (откидывание) |
| 14 | 20 A | Сиденье с электроприводом (слайд) |
| 15 | 7,5 А | Уровень масла IGPS |
| 16 | — | Не используется |
| 17 | 15 A | Электрический вакуумный насос |
| 18 | 15 A | Катушка ИГ |
| 19 | 15 A | ФИ Главная |
| 20 | 7,5 А | MG сцепление |
| 21 | 15 A | DBW |
| 22 | 7,5 А | Внутренний свет |
| 23 | 10 A | Резервное копирование |
| Вторичный: | ||
| 1 | 7,5 А | Электрический вакуумный насос |
2009
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | SH-полный привод |
| 2 | 20 A | Топливный насос |
| 3 | 15 A | ACG |
| 4 | 7,5 А | АБС/ВСА |
| 5 | 15 A | Сиденье с подогревом |
| 6 | 20 A | Противотуманные фары |
| 7 | 7,5 А | Поясничная опора водительского сиденья с электроприводом |
| 8 | 10 A | Задний стеклоочиститель |
| 9 | 7,5 А | OPDS |
| 10 | 7,5 А | метр |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара дальнего света |
| 13 | 10 A | Левая фара дальнего света |
| 14 | 7,5 А | Маленькие фары (интерьер) |
| 15 | 15 A | Маленькие фонари (внешний вид) |
| 16 | 15 A | Правая фара ближнего света |
| 17 | 15 A | Левая фара ближнего света |
| 18 | 20 A | Фара высокая основная |
| 19 | 20 A | Маленькие огни |
| 20 | 7,5 А | TPMS |
| 21 | 30 A | Фара ближнего света |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | 20 A | Люк |
| 25 | 20 A | Замок |
| 26 | 20 A | Стеклоподъемник водителя |
| 27 | — | Не используется |
| 28 | 15 A | Розетка для аксессуаров (консольный отсек) |
| 29 | 15 A | ACC |
| 30 | 20 A | Электростеклоподъемник пассажира |
| 31 | 20 A | Радиоусилитель |
| 32 | 20 A | Задний правый стеклоподъемник |
| 33 | 20 A | Левый задний электростеклоподъемник |
| 34 | — | Не используется |
| 35 | 7,5 А | Радио |
| 36 | 10 A | HAC |
| 37 | 7,5 А | Дневной ходовой свет |
| 38 | 30 A | стеклоочиститель |
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 100 А | Главный предохранитель |
| 1 | 30 A | SH-полный привод |
| 2 | 80 A | Опция Основной |
| 2 | 50 A | Главный выключатель зажигания |
| 3 | 40 A | АРС/ВСА Мотор |
| 3 | 20 A | Отказоустойчивый АБС/ВСА |
| 4 | 50 A | Основная фара |
| 4 | 40 A | Электрические стеклоподъемники |
| 5 | 30 A | Сиденье пассажира с электроприводом наклона |
| 6 | 30 A | Двигатель главного вентилятора |
| 7 | 30 A | Вспомогательный двигатель вентилятора |
| 8 | 30 A | Задний обогреватель |
| 9 | 40 A | воздуходувка |
| 10 | 15 A | Опасность |
| 11 | 15 A | LAF |
| 12 | 15 A | Стоп и звуковой сигнал |
| 13 | 20 A | Сиденье водителя с электроприводом наклона |
| 14 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 15 | 7,5 А | ТОПС Уровень масла |
| 16 | 20 A | Сдвижное пассажирское сиденье с электроприводом |
| 17 | 15 A | Электрический вакуумный насос |
| 18 | 15 A | Катушка ИГ |
| 19 | 15 A | ФИ Главная |
| 20 | 7,5 А | MG сцепление |
| 21 | 15 A | DBW |
| 22 | 7,5 А | Внутренний свет |
| 23 | 10 A | Резервное копирование |
| Вторичный: | ||
| 1 | 7,5 А | Электрический вакуумный насос |
| 2 | 20 A | Сиденье пассажира с электроприводом наклона |
2011, 2012

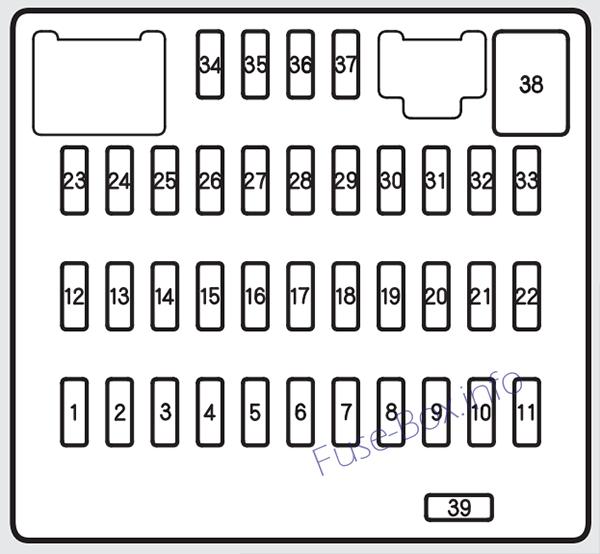

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | Электрические стеклоподъемники/SH-полный привод |
| 2 | 20 A | Топливный насос |
| 3 | 15 A | ACG |
| 4 | 7,5 А | АБС/ВСА |
| 5 | 15 A | Сиденье с подогревом |
| 6 | 20 A | Противотуманные фары |
| 7 | 7,5 А | Поясничная опора водительского сиденья с электроприводом |
| 8 | 10 A | Задний стеклоочиститель |
| 9 | 7,5 А | OPDS |
| 10 | 7,5 А | метр |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара дальнего света |
| 13 | 10 A | Левая фара дальнего света |
| 14 | 7,5 А | Маленькие фары (интерьер) |
| 15 | 15 A | Маленькие фонари (внешний вид) |
| 16 | 15 A | Правая фара ближнего света |
| 17 | 15 A | Левая фара ближнего света |
| 18 | 20 A | Фара высокая основная |
| 19 | 20 A | Маленькие огни |
| 20 | 7,5 А | TPMS |
| 21 | 30 A | Фара ближнего света |
| 22 | - | Не используется |
| 23 | 7,5 А | Диагностика стартера |
| 24 | 20 A | Люк |
| 25 | 20 A | Замок |
| 26 | 20 A | Стеклоподъемник водителя |
| 27 | Не используется | |
| 28 | 15 A | Розетка для аксессуаров (консольный отсек) |
| 29 | 15 A | Гнездо для аксессуаров (спереди) |
| 30 | 20 A | Электростеклоподъемник пассажира |
| 31 | 20 A | Радиоусилитель |
| 32 | 20 A | Задний правый стеклоподъемник |
| 33 | 20 A | Левый задний электростеклоподъемник |
| 34 | Не используется | |
| 35 | 7,5 А | Радио |
| 36 | 10 A | HAC |
| 37 | 7,5 А | Дневной ходовой свет |
| 38 | 30 A | стеклоочиститель |
| 39 | 7,5 А | STS |
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 100 А | Главный предохранитель |
| 1 | 30 A | SH-полный привод |
| 2 | 80 A | Опция Основной |
| 2 | 50 A | Главный выключатель зажигания |
| 3 | 40 A | АРС/ВСА Мотор |
| 3 | 20 A | Отказоустойчивый АБС/ВСА |
| 4 | 50 A | Основная фара |
| 4 | 40 A | Электрические стеклоподъемники |
| 5 | 30 A | Сиденье пассажира с электроприводом наклона |
| 6 | 30 A | Двигатель главного вентилятора |
| 7 | 30 A | Вспомогательный двигатель вентилятора |
| 8 | 30 A | Задний обогреватель |
| 9 | 40 A | воздуходувка |
| 10 | 15 A | Опасность |
| 11 | 15 A | LAF |
| 12 | 15 A | Стоп и звуковой сигнал |
| 13 | 20 A | Сиденье водителя с электроприводом наклона |
| 14 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 15 | 7,5 А | ТОПС Уровень масла |
| 16 | 20 A | Сдвижное пассажирское сиденье с электроприводом |
| 17 | 15 A | Электрический вакуумный насос |
| 18 | 15 A | Катушка ИГ |
| 19 | 15 A | ФИ Главная |
| 20 | 7,5 А | MG сцепление |
| 21 | 15 A | DBW |
| 22 | 7,5 А | Внутренний свет |
| 23 | 10 A | Резервное копирование |
| Вторичный: | ||
| 1 | 7,5 А | Электрический вакуумный насос |
| 2 | 20 A | Сиденье пассажира с электроприводом наклона |
