Предохранители и реле Acura RDX (2013-2018)

Схемы относятся к указанным годам и вариантам Acura RDX (2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

Расположение предохранителей Acura RDX 2013-2018

Предохранители прикуривателя / розетки в Acura RDX Это предохранители №12 (гнездо питания центральной консоли) и №27 (гнездо электропитания спереди) в блоке предохранителей салона.

Оглавление

Расположение блока предохранителей

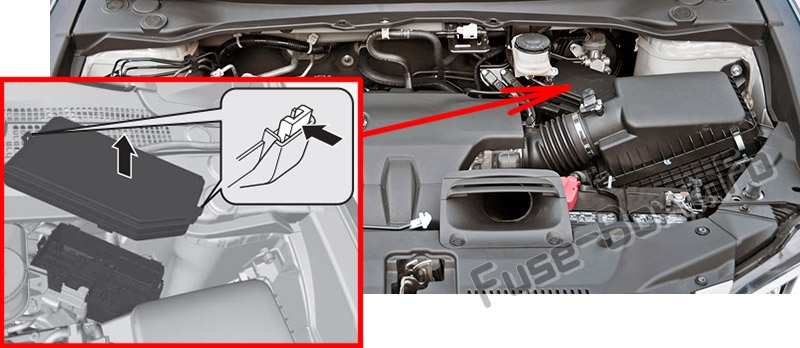

Моторного отсека

Расположен рядом с бачком тормозной жидкости.
Нажмите на вкладки, чтобы открыть коробку. Моторного отсека

Расположение предохранителей показано на крышке блока предохранителей.

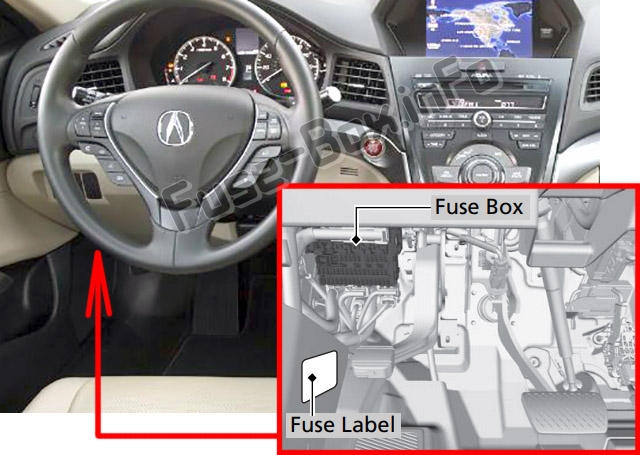

Пассажирский салон

Расположен под приборной панелью. Пассажирский салон

Расположение предохранителей указано на этикетке на боковой панели.

Схемы блока предохранителей

2013, 2014, 2015

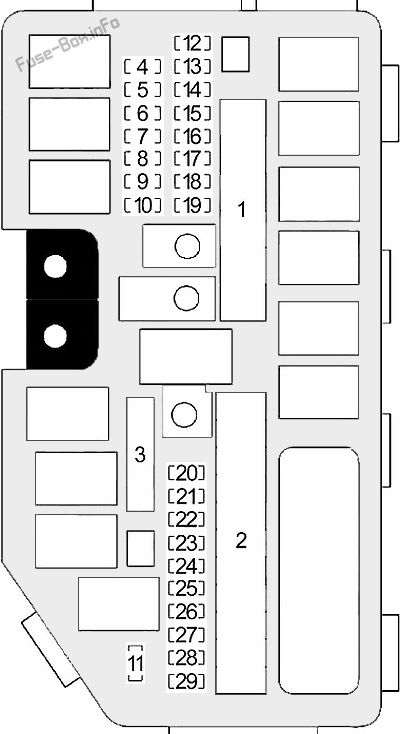

Моторного отсека

Назначение предохранителей в моторном отсеке (2013, 2014, 2015)

№	Цепь защищена	Amps
1	EPS	70 A
1	Мотор задней двери с электроприводом (доступно не на всех моделях)	(40 А)
1	АБС/ВСА ФСР	20 A
1	АБС/VSA Мотор	40 A
1	Э-ДПС	30 A
1	Главный предохранитель	120 А
2	СТ РЕЗКА	50 A
2	Блок предохранителей основной 1	60 A
2	Блок предохранителей основной 2	60 A
2	ИГ Главная	50 A
2	Вспомогательный вентилятор омывателя фар	(30 А) 30 А
2	Задний обогреватель	40 A
2	Двигатель главного вентилятора	30 A
2	Основная фара	30 A
2	воздуходувка	40 A
3	Сдвижное сиденье водителя с электроприводом	20 A
3	Сиденье водителя с электроприводом наклона	20 A
3	Сдвижное пассажирское сиденье с электроприводом	20 A
3	Сиденье пассажира с электроприводом наклона	20 A
4	-	-
5	Предохранитель диагностики STR	7,5 А
6	-	-
7	-	-
8	-
9	-	-
10	-	-
11	Уровень масла	7,5 А
12	Противотуманные фары (доступно не на всех моделях)	(20 А)
13	Доводчик задней двери с электроприводом (доступно не на всех моделях)	(20 А)
14	Опасность	10 A
15	IGP2	15 A
16	Катушка ИГ	15 A
17	Stop	10 A
18	Horn	10 A
19	ACM	10 A
20	Ближний свет правой фары (модели с галогенными лампами ближнего света)	10A
20	Ближний свет правой фары (модели с газоразрядными лампами высокого напряжения)	15A
21	лампочки)	7,5 А
22	DBW	15 A
23	Ближний свет левой фары (модели с галогенными лампами ближнего света)	10A
23	Ближний свет левой фары (модели с газоразрядными лампами высокого напряжения)	15A
24	ACC	10 A
25	ФИ Главная	(15 А)
26	Трейлер	(20 А)
27	Маленький	20 A
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A

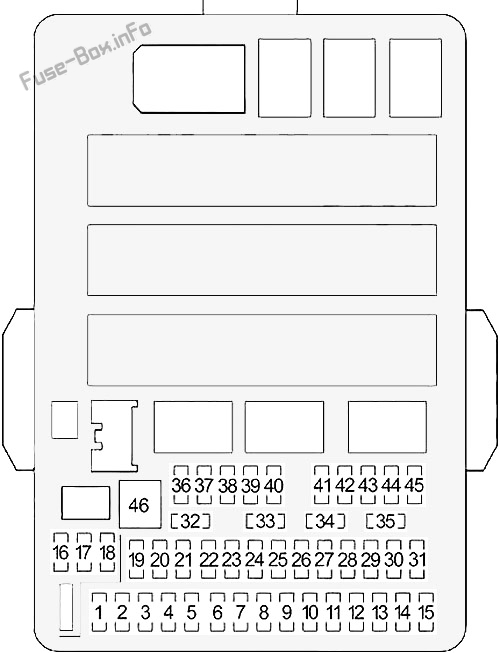

Пассажирский салон

Назначение предохранителей в салонном блоке предохранителей (2013, 2014, 2015)

№	Цепь защищена	Amps
1	-	-
2	ACG	15 A
3	SRS	10 A
4	Топливный насос	15 A
5	метр	7,5 А
6	Вариант	7,5 А
7	ВБ СОЛ	10 A
8	Электродвигатель замка передней правой двери (отпирание)	15 A
9	Задняя левая сторона	15 A
9	Двигатель дверного замка (разблокировка)	15 A
10	Силовой поясничный отдел	7,5 А
11	Лунная крыша	20 A
12	Розетка для аксессуаров (центральная консоль)	15 A
13	Стиральная машина Главная	15 A
14	Обогреватели сидений	15 A
15	Электродвигатель замка водительской двери (разблокировка)	10 A
16	-	-
17	-	-
18	-	-
19	ACC	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	A/C	7,5 А
23	Задний стеклоочиститель	10 A
24	АБС/ВСА	7,5 А
25	-	-
26	Аудио усилитель	20 A
27	Гнездо питания для аксессуаров (спереди)	15 A
28	-	-
29	ODS	7,5 А
30	Электродвигатель замка водительской двери (замок)	10 A
31	Умная	10 A
32	Электродвигатель замка передней правой двери (замок)	15 A
33	Электродвигатель замка задней левой двери (замок)	15 A
34	Маленькие огни	7,5 А
35	Освещение	7,5 А
36	Задний стеклоочиститель основной	10 A
37	-	-
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	TPMS	7,5 А
41	Замок	20 A
42	Стеклоподъемник водителя	20 A
43	Задний правый боковой электростеклоподъемник	20 A
44	Передний правый боковой электростеклоподъемник	20 A
45	Задний левый боковой электростеклоподъемник	20 A
46	щетка стеклоочистителя	30 A

2016, 2017, 2018

Моторного отсека

Назначение предохранителей в моторном отсеке (2016, 2017, 2018)

№	Цепь защищена	Amps
1	EPS	70 A
1	Мотор задней двери с электроприводом	(40 А)
1	АБС/ВСА ФСР	20 A
1	АБС/VSA Мотор	40 A
1	Э-ДПС	(30 А)
1	Главный предохранитель	120 А
1	-	50 A
2	Блок предохранителей основной 1	60 A
2	Блок предохранителей основной 2	60 A
2	ИГ Главная	50 A
2	Омыватель фар (доступен не на всех моделях)	(30 А)
2	Вспомогательный двигатель вентилятора	30 A
2	Задний обогреватель	40 A
2	Двигатель главного вентилятора	30 A
2	Основная фара	30 A
2	воздуходувка	40 A
3	STCUT1	40 A
3	ИГ Майнл	30 A
3	Вспомогательный предохранитель Основной	(40 А)
3	ИГ Main2	30 A
4	Подогрев задних сидений (доступно не на всех моделях)	(20 А)
5	Предохранитель диагностики STR	7,5 А
6	Аудио (ODMD) (доступно не на всех моделях)	(15 А)
7	—	-
8	-
9	—	—
10	-	-
11	Уровень масла	7,5 А
12	Противотуманные фары (доступно не на всех моделях)	(20 А)
13	Доводчик багажника с электроприводом	(20 А)
14	Опасность	10 A
15	IGP2	15 A
16	Катушка ИГ	15 A
17	Stop	10 A
18	Horn	10 A
19	ACM	20 A
20	Ближний свет правой фары	15 A
21	MG сцепление	7,5 А
22	DBW	15 A
23	Ближний свет левой фары	15 A
24	DRL	(10 А)
25	ФИ Главная	15 A
26	Трейлер	(20 А)
27	Маленький	20 A
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A

Пассажирский салон

Назначение предохранителей в салонном блоке предохранителей (2016, 2017, 2018)

№	Цепь защищена	Amps
1	-	—
2	ACG	15 A
3	ODS	7,5 А
4	Топливный насос	15 A
5	метр	7,5 А
6	Задний стеклоочиститель	10 A
7	ВБ СОЛ	10 A
8	Электродвигатель замка передней правой двери (отпирание)	15 A
9	Задняя левая сторона	15 A
9	Двигатель дверного замка (разблокировка)	15 A
10	Силовой поясничный отдел	7,5 А
11	Лунная крыша	20 A
12	Розетка для аксессуаров (центральная консоль)	20 A
13	Стиральная машина Главная	15 A
14	Обогреватели сидений	20 A
15	Электродвигатель замка водительской двери (разблокировка)	10 A
16	Сдвижное сиденье водителя с электроприводом	20 A
17	Сиденье водителя с электроприводом наклона	20 A
18	Сдвижное пассажирское сиденье с электроприводом	20 A
19	ACC	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	A/C	7,5 А
23	Вариант	10 A
24	АБС/ВСА	7,5 А
25	IDAS	(10 А)
26	Аудиоусилитель (модели без навигационной системы)	20 A
26	Аудиоусилитель (модели с навигационной системой)	30 A
27	Гнездо питания для аксессуаров (спереди)	20 A
28	-	-
29	SRS	10 A
30	Электродвигатель замка водительской двери (замок)	10 A
31	Умная	10 A
32	Электродвигатель замка передней правой двери (замок)	15 A
33	Электродвигатель замка задней левой двери (замок)	15 A
34	Маленькие огни	7,5 А
35	Освещение	7,5 А
36	Задний стеклоочиститель основной	10 A
37	Сиденье пассажира с электроприводом наклона	20 A
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	-	-
41	Замок	20 A
42	Стеклоподъемник водителя	20 A
43	Задний правый боковой электростеклоподъемник	20 A
44	Передний правый боковой электростеклоподъемник	20 A
45	Задний левый боковой электростеклоподъемник	20 A
46	щетка стеклоочистителя	30 A
