Предохранители и реле Acura RDX (2019-2021)

Схемы относятся к указанным годам и вариантам Acura RDX (2019-2021). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

Схема предохранителей Acura RDX 2019-2021

Предохранитель прикуривателя / розетки в Acura RDX это предохранитель №22 в салонном блоке предохранителей тип А.

Оглавление

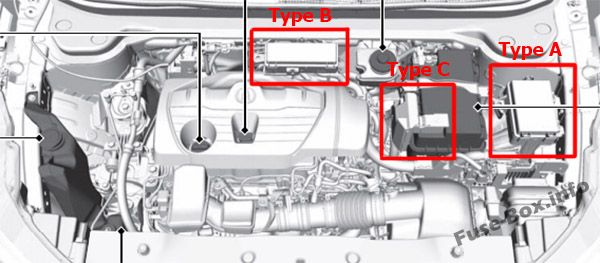

Расположение блока предохранителей

Моторного отсека

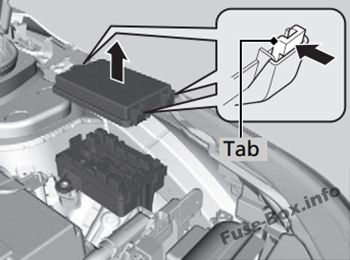

Наберите "А
Находится рядом с батареей.
Моторного отсека

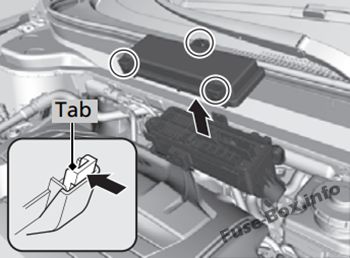

Тип Б
Находится рядом с батареей.
Моторного отсека

Тип С

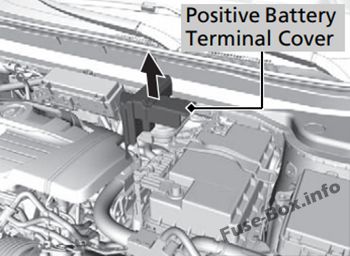

Находится рядом с клеммой «+» на аккумуляторе. Моторного отсека

Пассажирский отсек

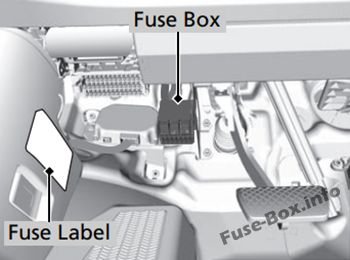

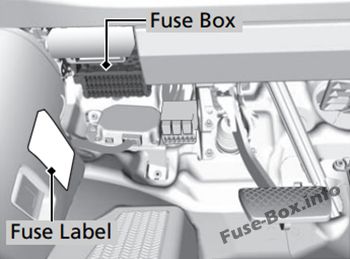

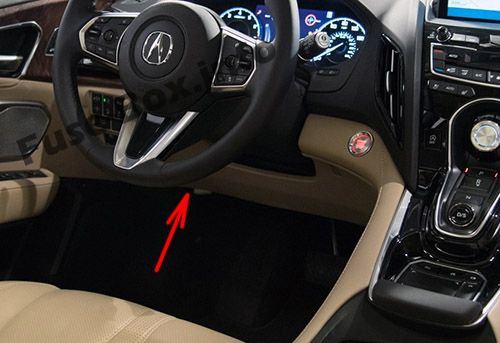

Расположен под приборной панелью. Пассажирский отсек

Наберите "А Пассажирский отсек

Тип Б Пассажирский отсек

Тип С

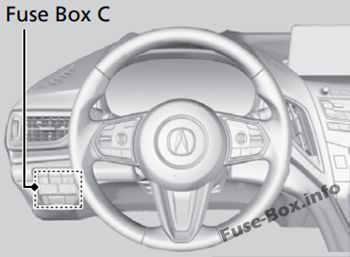

Расположен внутри внешней панели со стороны водителя. Пассажирский отсек

Назначение предохранителей

2019, 2020, 2021

Назначение предохранителей в моторном отсеке (тип А)

Расположение предохранителей показано на крышке блока предохранителей.

№	Цепь защищена	Amps
1	-	-
2	-	-
3	ИГ1 ВБСОЛ2	10 A
4	IG1 ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	10 A
5	IG1 ВСА	10 A
6	ГТР ССО	40 A
7	DBW	15 A
8	TCU	15 A
9	ФИ ГЛАВНАЯ	15 A
10	НАЧАЛЬНАЯ РЕЗКА	30 A
11	INJ	20 A
12	ОПАСНОСТЬ	15 A
13	ТЦУ 2	10 A
14	ТЦУ 3	10 A
15	МОДУЛЬ ПТ-ПТ	30 A
16	ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР	30 A
17	HORN	10 A
18	РЕЗЕРВНОЕ КОПИРОВАНИЕ	10 A
19	STOP	7,5 А
20	МОДУЛЬ ПТ-ПТ	30 A
21	VBU	10 A
22	FRT DEICER (доступно не на всех моделях)	15 A
23	ИС КАТУШКА	15 A
24	ШАЙБА	15 A
25	ГЛАВНЫЙ ВЕНТИЛЯТОР	30 A
26	STRLD	7,5 А
27	IGPS	10 A
28	-	-
29	П В/Н НЧ	10 A
30	л в/л л	10 A
31	VBACT	10 A
32	IGPS (ЛАФ)	10 A
33	-	-

Назначение предохранителей в моторном отсеке (тип B)

Расположение предохранителей показано на крышке блока предохранителей.

№	Цепь защищена	Amps
1	-	(50 А)
1	АБС/ВСА МТР	40 A
1	Ф/Б ОСНОВНОЙ 2	50 A
1	Ф/Б ГЛАВНЫЙ	60 A
1	АБС ВСА ФСР	40 A
1	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	30 A
1	ХОЛОСТОЙ ОСТАНОВ	30 A
1	ХОЛОСТОЙ ОСТАНОВ	30 A
2	-	-
3	-	-
4	4WD (доступно не на всех моделях)	(30 А)
5	ИГ ГЛАВНЫЙ 2	30 A
6	ИГ ГЛАВНЫЙ	30 A
7	ШАЙБА H/L (доступна не на всех моделях)	(30 А)
8	ДР П/СИДЕНЬЕ 3	30 A
9	EBB	40 A
10	TRL SMALL (доступно не на всех моделях)	7,5 А
11	PTG ЗАКРЫТЬ MTR	20 A
12	-	-
13	ДР П/СИДЕНЬЕ 1	30 A
14	КАК П/СИДЕНЬЕ 2	30 A
15	КАК П/СИДЕНЬЕ 1	30 A
16	RR DEF	40 A
17	AMP	30 А (Модели без вентиляции сиденья) 40 А (Модели с вентиляцией сиденья)
18	ЗОН	20 A
19	ДР П/СИДЕНЬЕ 2	30 A
20	КАК П/СИДЕНЬЕ 3	30 A
21	SBW	10 A
22	ОПАСНОСТЬ TRL (доступно не на всех моделях)	7,5 А
23	BMS	10 A
24	ПТГ МТР	40 A

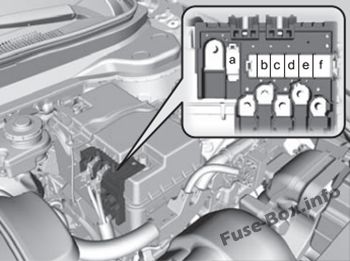

Назначение предохранителей в моторном отсеке (тип C)

Замена этих предохранителей должна производиться дилером.

№	Цепь защищена	Amps
a	MAIN	120 А
b	-	70 A
c	Р/Б 1	70 A
d	Р/Б 2	70 A
e	EPS	70 A
f	FET	60 A

Назначение предохранителей в салоне (тип А)

Расположение предохранителей указано на этикетке на боковой панели.

№	Цепь защищена	Amps
1	РЕЗЕРВНЫЙ СВЕТ	10 A
2	ПУСКОВОЙ ДВИГАТЕЛЬ	10 A
3	ВАРИАНТ	10 A
4	-	-
5	-	-
6	-	(10 А)
7	-	-
8	-
9	ИГ1 Р/Б	15 A
10	ЗАМОК ЗАДНЕЙ ДВЕРИ	10 A
11	ДВЕРНОЙ ЗАМОК	10 A
12	КАК ЗАМОК БОКОВОЙ ДВЕРИ	10 A
13	КАК РАЗБЛОКИРОВАТЬ БОКОВУЮ ДВЕРЬ	10 A
14	ДР ДВЕРИ РАЗБЛОКИРОВАТЬ	10 A
15	ВАРИАНТ 2	10 A
16	УМНАЯ	10 A
17	ЛЮК	20 A
18	КОЛЕСО С ПОДОГРЕВОМ (доступно не на всех моделях)	(10 А)
19	ЗАДНИЙ ЛЕВЫЙ P/W	20 A
20	SRS	10 A
21	ТОПЛИВНЫЙ НАСОС	20 A
22	ПЕРЕДНИЙ РАЗЪЕМ АККУМУЛЯТОРА	20 A
23	СЛЕВА H/L HI	10 A
24	ПРАВЫЙ H/L ВЫСОКИЙ	10 A
25	ВОДИТЕЛЬ П/В	20 A
26	DR ЗАДНЯЯ ДВЕРЬ РАЗБЛОКИРОВКА	10 A
27	ПРИНАДЛЕЖНОСТИ	10 A
28	ПРОХОД SRS IND	(10 А)
29	PDM	10 A
30	ADS (доступно не на всех моделях)	(15 А)
31	ЗАДНИЙ ПРАВЫЙ П/Ш	20 A
32	-	-
33	КОРОБКА ПЕРЕДАЧ	10 A
34	ACG	10 A
35	DRL	10 A
36	A/C	10 A
37	АУДИО	15 A
38	ЗАМОК	20 A
39	КАК П/В	20 A
A	ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ (доступно не на всех моделях)	20 A
B	-	-

Назначение предохранителей в салоне (тип B)

Расположение предохранителей указано на этикетке на боковой панели.

№	Цепь защищена	Amps
A	МЕТР	10 A
B	VSA	10 A
C	ВАРИАНТ	10 A
D	BCM	10 A
E	АУДИО	20 A
F	РЕЗЕРВНОЕ КОПИРОВАНИЕ	10 A
G	ПРИНАДЛЕЖНОСТИ	(10 А)

Назначение предохранителей в салоне (тип C)

Замена этих предохранителей должна производиться дилером.

№	Цепь защищена	Amps
1	-	-
2	-	-
3	Кондиционер МГ ГЛ	10 A
4	-	-
5	ПЕРЕДНЯЯ ЧАСТЬ/СИДЕНЬЕ	20 A
