Предохранители и реле Acura RL (KA9, 1996-2004)
Схемы относятся к указанным годам и вариантам Acura RL (KA9, 1996-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura RL 1996-2004 гг.
Использована информация из руководств по эксплуатации 2000-2004 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранитель прикуривателя / розетки в Acura RL предохранитель №16 в салоне.
Оглавление
Пассажирский салон
Пассажирский салон

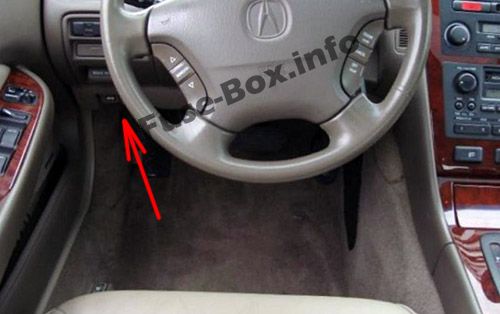

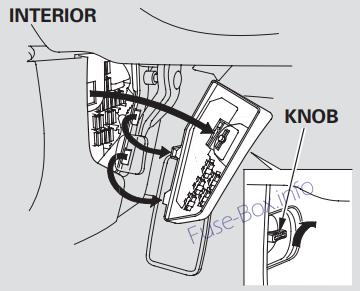

Расположение блока предохранителей
Он расположен под приборной панелью со стороны водителя.

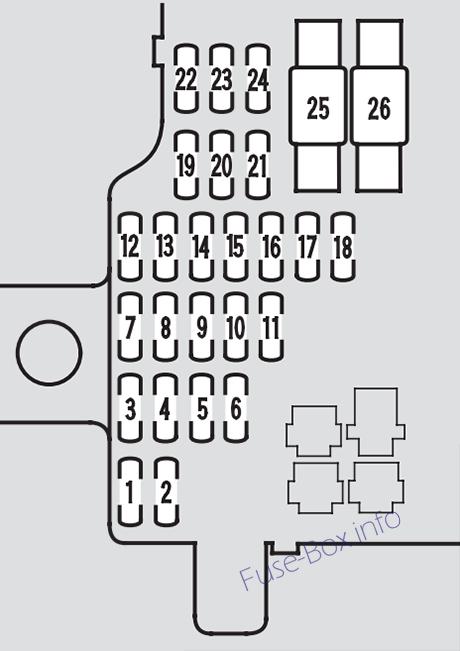

Схема блока предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Малый свет |
| 2 | — | Не используется (ОП) |
| 3 | 7,5 А | Реле обогревателя заднего стекла, реле вентилятора системы охлаждения |
| 4 | 10 A | Радио, АСС |
| 5 | 20 A | Муфта кондиционера, сиденье с подогревом |
| 6 | 20 A | ЭБУ (ПКМ) |
| 7 | 10 A | SRS |
| 8 | 20 A | Сиденье с электроприводом водителя |
| 9 | 20 A | Аудиосистема Бозе |
| 10 | 10 A | Дневные ходовые огни (на моделях для Канады) |
| 11 | 20 A | Сиденье с электроприводом водителя |
| 12 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 13 | 7,5 А | метр, люк |
| 14 | 7,5 А | Сигнал стартера |
| 15 | 7,5 А | ACG |
| 16 | 10 A | Разъем АСС |
| 17 | 7,5 А | Электрические стеклоподъемники MPCS |
| 18 | 20 A | Передний правый стеклоподъемник |
| 19 | 7,5 А | Зеркало |
| 20 | 20 A | ЭБУ (кузов) |
| 21 | 20 A | Задний правый стеклоподъемник |
| 22 | 20 A | Топливный насос |
| 23 | 7,5 А | SRS |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 30 A | Катушки зажигания |
| 26 | — | Не используется |
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Малый свет |
| 2 | — | Не используется (ОП) |
| 3 | 7,5 А | Реле вентилятора конденсатора, реле вентилятора охлаждения |
| 4 | 10 A | АКК, Радио |
| 5 | 20 A | Муфта кондиционера, переднее сиденье с подогревом |
| 6 | 20 A | ЭБУ (ПКМ) |
| 7 | 10 A | SRS |
| 8 | 20 A | Водительское сиденье с электроприводом наклона/задняя высота/усилитель пиломатериала |
| 9 | 20 A | Аудиосистема Бозе |
| 10 | 10 A | Дневные ходовые огни (на моделях для Канады) |
| 11 | 20 A | Водительское сиденье с электроприводом, скольжение/ передняя высота |
| 12 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 13 | 7,5 А | метр, люк |
| 14 | 7,5 А | Сигнал стартера |
| 15 | 7,5 А | ACG |
| 16 | 10 A | Разъем АСС |
| 17 | 7,5 А | Электростеклоподъемники MFCS |
| 18 | 20 A | Передний правый стеклоподъемник |
| 19 | 7,5 А | Зеркало |
| 20 | 20 A | ЭБУ (кузов) |
| 21 | 20 A | Задний левый стеклоподъемник |
| 22 | 20 A | Топливный насос |
| 23 | 7,5 А | SRS |
| 24 | 20 A | Задний правый стеклоподъемник |
| 25 | 30 A | Катушки зажигания |
| 26 | — | Не используется |
Моторного отсека
Моторного отсека

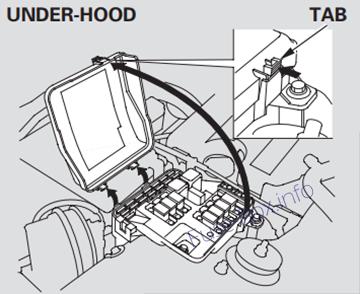

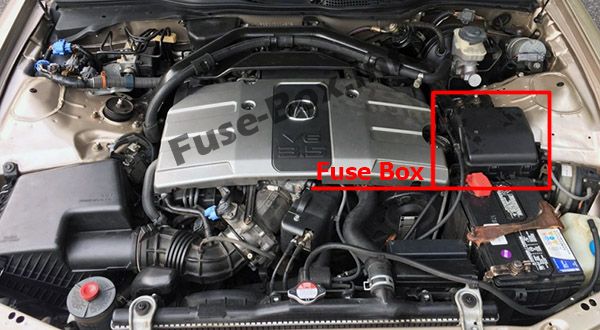

Расположение блока предохранителей
Подкапотный блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей.

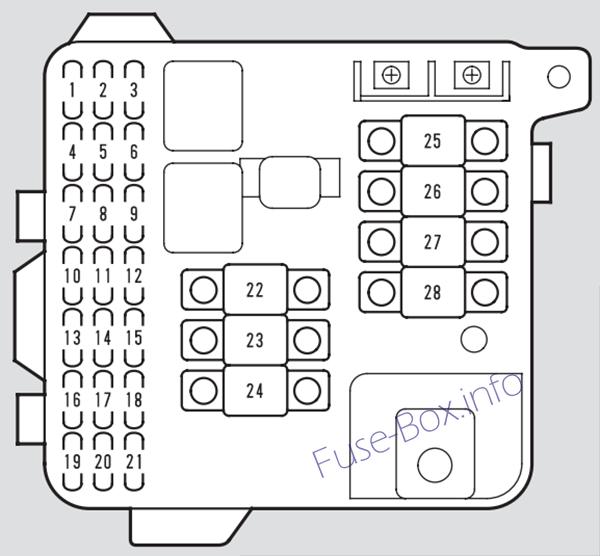

Схема блока предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 20 A | Стоп, Рог |
| 3 | 10 A | Опасность |
| 4 | 20 A | Окно питания водителя |
| 5 | 15 A | TCS |
| 6 | 20 A | VSA |
| 7 | 20 A | Замок двери с электроприводом |
| 8 | 20 A | Правая фара ближнего света |
| 9 | 20 A | Левая фара ближнего света |
| 10 | 20 A | Охлаждающий вентилятор |
| 11 | 10 A | Левая фара дальнего света |
| 12 | 10 A | Правая фара дальнего света |
| 13 | 20 A | Вентилятор конденсатора |
| 14 | 30 A | Люк |
| 15 | 30 A | Сиденье с электроприводом переднего пассажира |
| 16 | 20 A | Передняя противотуманная фара |
| 17 | 20 A | ETS (электрический наклон/управление телескопом) |
| 18 | 15 A | метр |
| 19 | 7,5 А | Резервное копирование, Радио |
| 20 | 20 A | Внутреннее освещение |
| 21 | 30 A | Мотор стеклоочистителя |
| 22 | 50 A | Выключатель зажигания |
| 23 | 40 A | Стеклоподъемник |
| 24 | 40 A | Двигатель нагревателя |
| 25 | 120 А | Батарея |
| 26 | 40 A | ВСА Мотор |
| 27 | 40 A | Обогрев заднего стекла |
| 28 | 50 A | Блок предохранителей |
