Предохранители и реле Acura RL (KB1/KB2, 2005-2012)
Схемы относятся к указанным годам и вариантам Acura RL (KB1/KB2, 2005-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura RL 2005-2012 гг.
Предохранитель прикуривателя / розетки в Acura RL предохранитель №9 в блоке предохранителей салона со стороны водителя.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

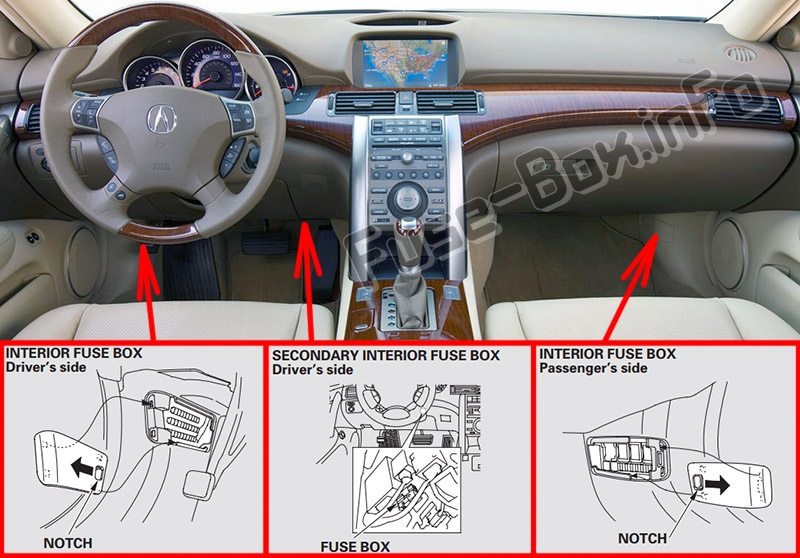

Блоки предохранителей в салоне расположены под приборной панелью со стороны водителя и пассажира.
Чтобы снять крышку, вставьте палец в паз на крышке, потяните ее на себя и снимите с петель.
Моторного отсека

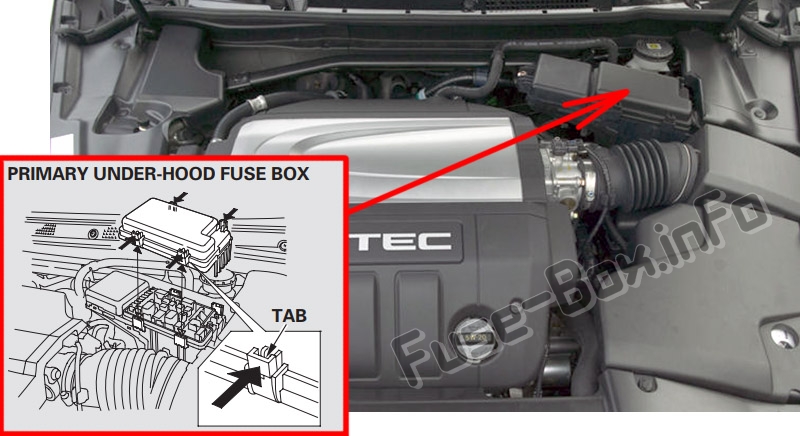

Основной блок предохранителей под капотом находится в моторном отсеке со стороны водителя.

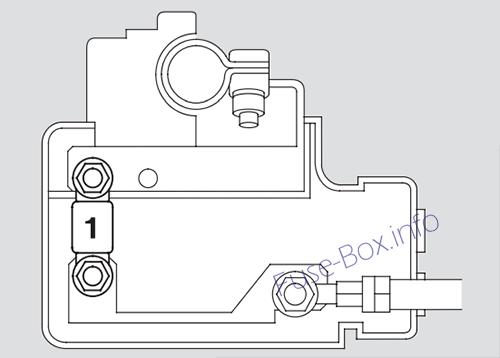

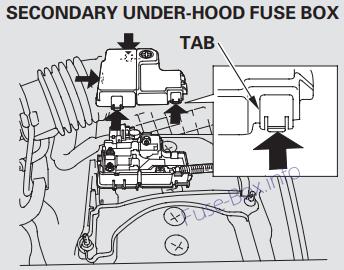

вторичный находится на аккумуляторе.
Схемы блока предохранителей
Схемы блока предохранителей
2005, 2006

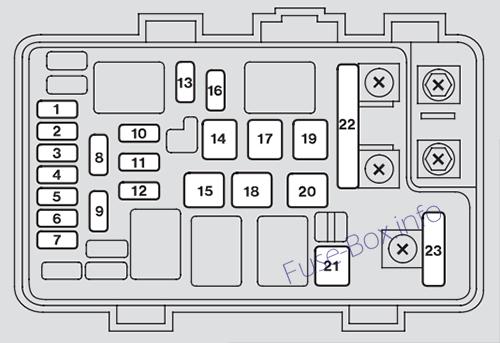

Основной блок предохранителей под капотом
Среднее
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Ближний свет левой фары |
| 2 | 30 A | Катушка обогревателя заднего стекла |
| 3 | 10 A | Дальний свет левой фары |
| 4 | 15 A | Маленький свет |
| 5 | 10 A | Дальний свет правой фары |
| 6 | 15 A | Ближний свет правой фары |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI |
| 9 | 30 A | щетка стеклоочистителя |
| 10 | 30 A | Омыватель фар (на канадских моделях) |
| 11 | 20 A | Противотуманные огни |
| 12 | 7,5 А | сцепление |
| 13 | 15 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервный, АСС |
| 16 | 15 A | Опасность |
| 17 | 30 A | ВСА двигатель |
| 18 | 40 A | VSA |
| 19 | 40 A | Привод по проводам, нагреватель Laf |
| 20 | — | Не используется (ОП) |
| 21 | 40 A | Двигатель отопителя |
| 22 | 70 A | Блок предохранителей пассажира |
| 22 | 120 А | Батарея |
| 23 | 50 A | ИГ основной |
| 23 | 50 A | Электростеклоподъемник |
| ВТОРИЧНЫЙ: | ||
| 1 | 50 A | Вентилятор радиатора |
Пассажирский салон (со стороны водителя)
Дополнительный блок предохранителей в салоне (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Привод по проводам |
| 2 | 15 A | Катушка зажигания |
| 3 | 10 A | Дневной ходовой свет |
| 4 | 15 A | Лаф обогреватель |
| 5 | 7,5 А | Радио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 A | Резервное копирование |
| 8 | 20 A | Замок |
| 9 | 20 A | Розетка для аксессуаров |
| 10 | 7,5 А | Система определения положения человека |
| 11 | 7,5 А | щетка стеклоочистителя |
| 12 | 7,5 А | Система контроля давления в шинах |
| 13 | 20 A | Сиденье пассажира с электроприводом откидывается |
| 14 | 20 A | Сиденье водителя сдвигается с электроприводом |
| 15 | 10 A | Мощная поясничная поддержка |
| 16 | 20 A | Сиденье водителя с электроприводом наклона |
| 17 | 20 A | Сиденье пассажира с электроприводом сдвигается |
| 18 | 15 A | ACG |
| 19 | 20 A | Топливный насос |
| 20 | 15 A | ЗАЖИГАНИЕ СОЛНЦА |
| 21 | 10 A | метр |
| 22 | 10 A | SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | ЭТС (телескопический) |
| 26 | 20 A | ЭТС (наклон) |
| 27 | 30 A | Стеклоподъемник водителя |
| 28 | 20 A | Люк |
| 29 | 7,5 А | AFS |
| 30 | 7,5 А | A/C |
| 31 | 7,5 А | SH-полный привод |
| 32 | 10 A | ACC |
| 33 | (7,5 А) | Вариант |
| ВТОРИЧНЫЙ: | ||
| 1 | 7,5 А | Диаг. стартера |
| 2 | 7,5 А | Сигнал стартера |
Пассажирский салон (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | SH-полный привод |
| 2 | 30 A | Усилитель премиум-класса |
| 3 | 30 A | Электростеклоподъемник пассажира |
| 4 | 30 A | Автоматический натяжитель/электронный преднатяжитель ремня безопасности водителя |
| 5 | 20 A | Задний правый электростеклоподъемник |
| 6 | 20 A | Сиденья с подогревом |
| 7 | 7,5 А | Внутреннее освещение |
| 8 | 30 A | Автоматический натяжитель/электронный натяжитель ремня безопасности пассажира |
| 9 | 7,5 А | Кондиционер |
2007, 2008, 2009, 2010
Основной блок предохранителей под капотом
Среднее
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Ближний свет левой фары |
| 2 | 30 A | Катушка обогревателя заднего стекла |
| 3 | 10 A | Дальний свет левой фары |
| 4 | 15 A | Маленький свет |
| 5 | 10 A | Дальний свет правой фары |
| 6 | 15 A | Ближний свет правой фары |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI |
| 9 | 30 A | щетка стеклоочистителя |
| 10 | 30 A | Омыватель фар (на канадских моделях) |
| 11 | 10 A | Противотуманные огни |
| 12 | 7,5 А | сцепление |
| 13 | 15 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервный, АСС |
| 16 | 15 A | Опасность |
| 17 | 30 A | АБС/VSA двигатель |
| 18 | 40 A | АБС/ВСА |
| 19 | 40 A | Привод по проводам, обогреватель LAF |
| 20 | (40 А) | Вариант |
| 21 | 40 A | Двигатель отопителя |
| 22 | 70 A | Блок предохранителей пассажира |
| 22 | 120 А | Батарея |
| 23 | 50 A | ИГ основной |
| 23 | 50 A | Электростеклоподъемник |
| ВТОРИЧНЫЙ: | ||
| 1 | 50 A | Вентилятор радиатора |
Пассажирский салон (со стороны водителя)
Схема вторичного блока предохранителей в салоне (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Привод по проводам |
| 2 | 15 A | Катушка зажигания |
| 3 | 10 A | Дневной ходовой свет |
| 4 | 15 A | обогреватель ЛАФ |
| 5 | 7,5 А | Радио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 A | Резервное копирование |
| 8 | 20 A | Замок |
| 9 | 20 A | Розетка для аксессуаров |
| 10 | 7,5 А | Система определения положения человека |
| 11 | 15 A | щетка стеклоочистителя |
| 12 | 15 A | Заднее сиденье с подогревом |
| 13 | 20 A | Сиденье пассажира с электроприводом откидывается |
| 14 | 20 A | Сиденье водителя сдвигается с электроприводом |
| 15 | 7,5 А | Система контроля давления в шинах |
| 16 | 20 A | Сиденье водителя с электроприводом наклона |
| 17 | 20 A | Сиденье пассажира с электроприводом сдвигается |
| 18 | 15 A | ACG |
| 19 | 20 A | Топливный насос |
| 20 | 15 A | ЗАЖИГАНИЕ СОЛНЦА |
| 21 | 10 A | метр |
| 22 | 10 A | SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | ЭТС (телескопический) |
| 26 | 20 A | ЭТС (наклон) |
| 27 | 30 A | Стеклоподъемник водителя |
| 28 | 20 A | Люк |
| 29 | 7,5 А | Адаптивная система переднего освещения |
| 30 | 7,5 А | Кондиционер |
| 31 | 7,5 А | электронный натяжитель |
| 32 | 10 A | ACC |
| 33 | (7,5 А) | Вариант |
| ВТОРИЧНЫЙ: | ||
| 1 | 7,5 А | Диаг. стартера |
| 2 | 7,5 А | Сигнал стартера |
Пассажирский салон (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | SH-полный привод |
| 2 | 30 A | Усилитель премиум-класса |
| 3 | 30 A | Электростеклоподъемник пассажира |
| 4 | 30 A | Автоматический натяжитель/электронный преднатяжитель ремня безопасности водителя |
| 5 | 20 A | Задний правый электростеклоподъемник |
| 6 | 20 A | Сиденья с подогревом |
| 7 | 7,5 А | Внутреннее освещение |
| 8 | 30 A | Автоматический натяжитель/электронный натяжитель ремня безопасности пассажира |
| 9 | 7,5 А | Кондиционер |
2011, 2012
Основной блок предохранителей под капотом
Среднее
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Ближний свет левой фары |
| 2 | 30 A | Катушка обогревателя заднего стекла |
| 3 | 10 A | Дальний свет левой фары |
| 4 | 15 A | Маленький свет |
| 5 | 10 A | Дальний свет правой фары |
| 6 | 15 A | Ближний свет правой фары |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI |
| 9 | 30 A | щетка стеклоочистителя |
| 10 | 30 A | Омыватель фар (на канадских моделях) |
| 11 | 10 A | Противотуманные огни |
| 12 | 7,5 А | сцепление |
| 13 | 15 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервный, АСС |
| 16 | 15 A | Опасность |
| 17 | 30 A | АБС/VSA двигатель |
| 18 | 40 A | АБС/ВСА |
| 19 | 40 A | Вариант |
| 20 | 40 A | Вариант |
| 21 | 40 A | Двигатель отопителя |
| 22 | 70 A | Блок предохранителей пассажира |
| 22 | 120 А | Батарея |
| 23 | 50 A | ИГ основной |
| 23 | 50 A | Электростеклоподъемник |
| ВТОРИЧНЫЙ: | ||
| 1 | 50 A | Вентилятор радиатора |

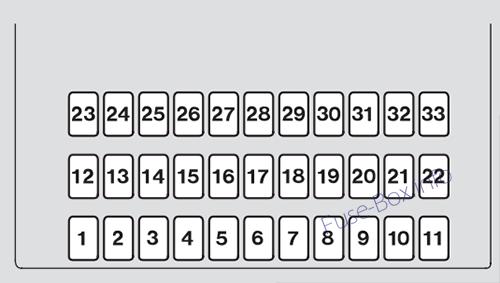

Блок предохранителей в салоне (со стороны водителя)
Дополнительный блок предохранителей в салоне (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Привод по проводам |
| 2 | 15 A | Катушка зажигания |
| 3 | 10 A | Дневной ходовой свет |
| 4 | 15 A | обогреватель ЛАФ |
| 5 | 7,5 А | Радио |
| 6 | 7,5 А | Внутренний свет |
| 7 | 10 A | Резервное копирование |
| 8 | 20 A | Замок |
| 9 | 20 A | Розетка для аксессуаров |
| 10 | 7,5 А | Система определения положения пассажиров (OPDS) |
| 11 | 15 A | щетка стеклоочистителя |
| 12 | 15 A | Заднее сиденье с подогревом |
| 13 | 20 A | Сиденье пассажира с электроприводом откидывается |
| 14 | 20 A | Сиденье водителя сдвигается с электроприводом |
| 15 | 7,5 А | Система контроля давления в шинах (TPMS) |
| 16 | 20 A | Сиденье водителя с электроприводом наклона |
| 17 | 20 A | Сиденье пассажира с электроприводом сдвигается |
| 18 | 15 A | ACG |
| 19 | 20 A | Топливный насос |
| 20 | 15 A | ЗАЖИГАНИЕ СОЛНЦА |
| 21 | 10 A | метр |
| 22 | 10 A | SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | ЭТС (телескопический) |
| 26 | 20 A | ЭТС (наклон) |
| 27 | 30 A | Стеклоподъемник водителя |
| 28 | 20 A | Люк |
| 29 | 7,5 А | Адаптивная система переднего освещения |
| 30 | 7,5 А | Кондиционер |
| 31 | 7,5 А | электронный натяжитель |
| 32 | 10 A | ACC |
| 33 | — | Не используется |
| ВТОРИЧНЫЙ: | ||
| 1 | 7,5 А | Диаг. стартера |
| 2 | 7,5 А | Сигнал стартера |
Блок предохранителей в салоне (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | SH-полный привод |
| 2 | 30 A | Усилитель премиум-класса |
| 3 | 30 A | Электростеклоподъемник пассажира |
| 4 | 30 A | Автоматический натяжитель/электронный преднатяжитель ремня безопасности водителя |
| 5 | 20 A | Задний правый электростеклоподъемник |
| 6 | 20 A | Сиденья с подогревом |
| 7 | 7,5 А | Внутреннее освещение |
| 8 | 30 A | Автоматический натяжитель/электронный натяжитель ремня безопасности пассажира |
| 9 | 7,5 А | Кондиционер |
