Предохранители и реле Acura RLX (2014-2018)

Схемы относятся к указанным годам и вариантам Acura RLX (2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

Расположение предохранителей Acura RLX 2014-2018

Предохранители прикуривателя / розетки в Acura RLX это предохранители №12 и 13 в блоке предохранителей салона со стороны пассажира.

Оглавление

Расположение блока предохранителей

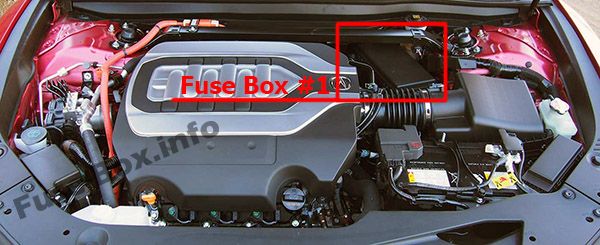

Блок предохранителей в моторном отсеке №1

Расположен рядом с бачком тормозной жидкости. Блок предохранителей в моторном отсеке №1

Нажмите на вкладки, чтобы открыть коробку.
Блок предохранителей в моторном отсеке №1

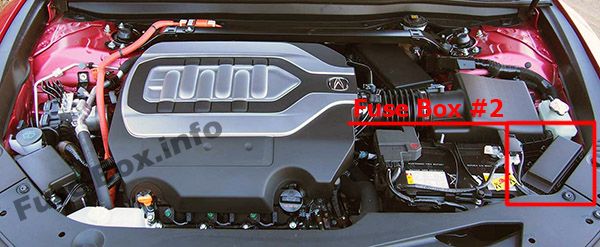

Блок предохранителей в моторном отсеке №2

Находится рядом с батареей. Блок предохранителей в моторном отсеке №2

Нажмите на вкладки, чтобы открыть коробку.
Блок предохранителей в моторном отсеке №2

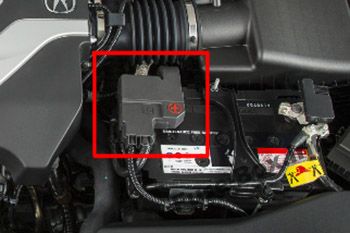

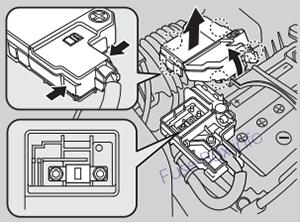

Блок предохранителей в моторном отсеке №3

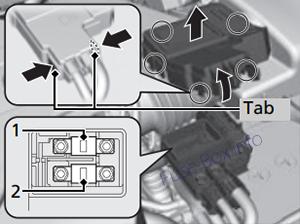

Находится рядом с клеммой «+» на аккумуляторе. Блок предохранителей в моторном отсеке №3

Нажмите на вкладки, чтобы открыть коробку.
Блок предохранителей в моторном отсеке №3

Or Блок предохранителей в моторном отсеке №3

Блок предохранителей в моторном отсеке №4

Расположен внутри левой стороны переднего бампера.
Потяните внутреннее крыло назад, затем нажмите на выступы, чтобы открыть коробку.
Блок предохранителей в моторном отсеке №4

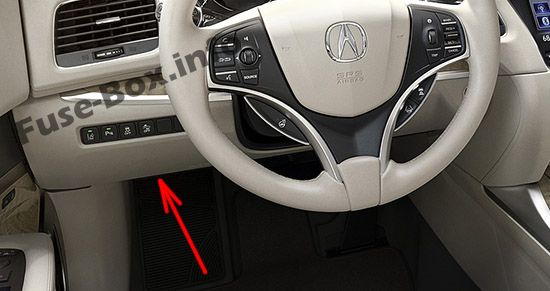

Блок предохранителей в салоне со стороны водителя №1

Расположен под приборной панелью (расположение предохранителей указано на наклейке под панелью). Блок предохранителей в салоне со стороны водителя №1

Блок предохранителей в салоне со стороны водителя №1

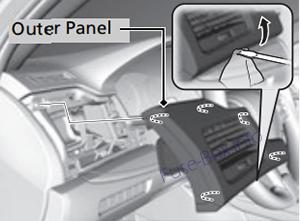

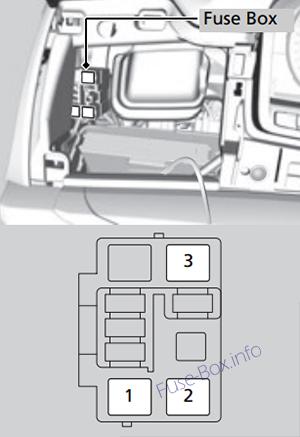

Блок предохранителей в салоне со стороны водителя №2

Расположен внутри внешней панели со стороны водителя.
Блок предохранителей в салоне со стороны водителя №2

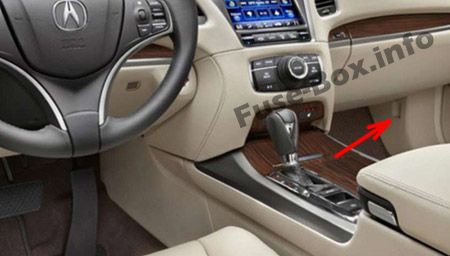

Блок предохранителей в салоне со стороны пассажира

Расположен на нижней боковой панели (расположение предохранителей показано на крышке). Блок предохранителей в салоне со стороны пассажира

Снимите крышку, чтобы открыть.
Блок предохранителей в салоне со стороны пассажира

Назначение предохранителей

2014, 2015, 2017

Блок предохранителей в моторном отсеке №1

#	Цепь защищена	Amps
1	IG1A ACG FR	15 A
2	IG1A МИСС СОЛ1	10 A
3	-	-
4	-
5	УМНАЯ	(7,5 А)
6	ЭБУ IG1B передний	7,5 А
7	IG1B ОП ФР	7,5 А
8	IGP2	15 A
9	DBW	15 A
10	IGP	15 A
11	Катушка ИГ	15 A
12	ACM	20 A
13	-	-
14	Внутреннее освещение	10 A
15	Резервное копирование радио	10 A
16	Резервное копирование	10 A
17	MG сцепление	7,5 А
18	Передняя шайба	15 A
19	Stop	7,5 А
20	Дальний свет правой фары	10 A
21	Ствол	10 A
22	Маленький	15 A
23	-	-
24	Дальний свет левой фары	10 A
25	-	-
26	Ближний свет правой фары	15 A
27	Ближний свет левой фары	15 A
28	Сабвуфер IGP2	7,5 А
29	Задний солнцезащитный козырек с электроприводом (доступно не на всех моделях)	(20 А)
30	Омыватель фар'	30 A
31	щетка стеклоочистителя	30 A

Блок предохранителей в моторном отсеке №2

#	Цепь защищена	Amps
1	Главный предохранитель	150 А
2	Рог и опасность	30 A
2	Р/Б Основной 2	60 A
2	АБС/VSA RLY	30 A
2	RFC	50 A
2	Р/Б Основной 3	50 A
2	AS F/B Основной 2	60 A
2	АБС/VSA Мотор	40 A
2	Двигатель нагревателя	40 A
3	Р/Б Основной 1	60 A
3	DR F/B Основной 1	60 A
3	AS F/B Основной 1	60 A
3	ИГ Основной 1	30 A
3	DR F/B Основной 2	60 A
3	ИГ Основной 2	30 A
3	Левое точное управление всеми колесами	40 A
3	Задний антиобледенитель	40 A
4	СТ МГ	30 A
5	Левый электрический стояночный тормоз	30 A
6	Правый электрический стояночный тормоз	30 A
7	Инжектор	20 A
8	Опасность	15 A
9	-	-
10	-	-
11	Horn	10 A

Блок предохранителей в моторном отсеке №3

Цепь защищена	Amps
EPS	80 A

Блок предохранителей в салоне со стороны водителя №1

#	Цепь защищена	Amps
1	Замок двери со стороны водителя	10 A
2	Замок двери пассажира	10 A
3	Замок двери водителя	10 A
4	Отпирание двери со стороны водителя	10 A
5	Разблокировка двери со стороны пассажира	10 A
6	Разблокировка двери водителя	10 A
7	Замок	20 A
8	-	-
9	Наклон рулевого колеса	20 A
10	ИГ1 ДР1	7,5 А
11	метр	10 A
12	Коробка ИГ1	20 A
13	ПРИНАДЛЕЖНОСТИ	7,5 А
14	-	-
15	Сдвижное сиденье водителя с электроприводом	20 A
16	Лунная крыша	20 A
17	Задний стеклоподъемник со стороны водителя	20 A
18	Телескопический руль	20 A
19	Стеклоподъемник водителя	20 A
20	Левый электронный натяжитель (доступно не на всех моделях)	(20 А)
21	Топливный насос	20 A
22	-	-
23	ST Cut	7,5 А
24	ИГ1 ДР2	7,5 А
25	Начать диагностику	7,5 А
26	A/C	7,5 А
27	DRL	7,5 А
28	Блокировка ключа АКК	7,5 А
29	Поясничная поддержка водителя	7,5 А
30	УМНАЯ	10 A
31	-	-
32	Сиденье водителя с электроприводом наклона	20 A
33	Правильное точное управление всеми колесами	40 A
34	Коробка ИГ1	30 A

Блок предохранителей в салоне со стороны пассажира

#	Цепь защищена	Amps
1	-	-
2	Подогрев передних сидений/AVS	20 A
3	Стеклоподъемник со стороны заднего пассажира	20 A
4	Поясничная опора переднего пассажира	7,5 А
5	-	-
6	-	-
7	Сдвижное пассажирское сиденье с электроприводом	20 A
8	Сиденье пассажира с электроприводом наклона	20 A
9	Подогрев задних сидений (доступно не на всех моделях)	(20 А)
10	-	-
11	Летающий старт	15 A
12	Розетка для аксессуаров (консольный отсек)	20 A
13	Розетка для аксессуаров (центральный карман)	20 A
14	КАК ЭБУ	7,5 А
15	Бардачок	7,5 А
16	-	-
17	-	-
18	Стеклоподъемник переднего пассажира	20 A
19	SRS1	10 A
20	АБС/ВСА	7,5 А
21	-	-
22	электронный натяжитель	(7,5 А)
23	-	-
24	SRS2	7,5 А
25	Освещение	7,5 А
26	Правый электронный натяжитель (доступно не на всех моделях)	(20 А)
27	Рулевое колесо с подогревом (доступно не на всех моделях)	10 A
28	Аудиоусилитель (модели без камеры кругового обзора) система)	30 A
28	Аудиоусилитель (модели с камерой кругового обзора) система)	40 A

2016, 2018

Блок предохранителей в моторном отсеке №1

№	Цепь защищена	Amps
1	IG1A ACG FR	15 A
2	IG1A МИСС СОЛ1	10 A
3	-	-
4	-
5	УМНАЯ	7,5 А
6	ЭБУ IG1B передний	7,5 А
7	IG1B ОП ФР	7,5 А
8	IGP2	15 A
9	DBW	15 A
10	IGP	15 A
11	Катушка ИГ	15 A
12	ACM	20 A
13	Омыватель фар (доступен не на всех моделях)	(30 А)
14	Внутреннее освещение	10 A
15	Резервное копирование радио	10 A
16	Резервное копирование	10 A
17	AFP	10 A
18	Передняя шайба	15 A
19	Stop	7,5 А
20	Дальний свет правой фары	10 A
21	Ствол	10 A
22	Маленький	15 A
23	Передние противотуманные фары (доступно не на всех моделях)	(7,5 А)
24	Дальний свет левой фары	10 A
25	ИМА Мотор	15 A
26	Ближний свет правой фары	15 A
27	Ближний свет левой фары	15 A
28	Сабвуфер IGP2	7,5 А
29	Задний солнцезащитный козырек с электроприводом (доступно не на всех моделях)	(20 А)
30	Обогрев лобового стекла	20 A
31	щетка стеклоочистителя	30 A

Блок предохранителей в моторном отсеке №2

№	Цепь защищена	Amps
1	Главный предохранитель	200 А
2	-	(40 А)
2	Задний антиобледенитель	40 A
2	DR F/B Основной 1	60 A
2	AS F/B Основной 1	60 A
2	Р/Б Основной 3	50 A
2	AS F/B Основной 2	60 A
2	АБС/VSA RLY	30 A
2	Двигатель нагревателя	40 A
3	Р/Б Основной 1	60 A
3	ESB	40 A
3	ИГ Главная	60 A
3	DR F/B Основной 2	60 A
3	SBW	60 A
3	Р/Б Основной 2	60 A
3	Рог и опасность	20 A
3	АБС/VSA Мотор	40 A
4	EOP	30 A
5	Левый электрический стояночный тормоз	30 A
6	Правый электрический стояночный тормоз	30 A
7	Инжектор	20 A
8	Опасность	15 A
9	ИГА 2	7,5 А
10	-	-
11	Horn	10 A

Блок предохранителей в моторном отсеке №3

№	Цепь защищена	Amps
1	Вентилятор радиатора	50 A
2	EPS	80 A

Блок предохранителей в моторном отсеке №4

№	Цепь защищена	Amps
1	ГКА 1	20 A
2	TCU	30 A
3	ГКА 2	20 A
4	СИЛЬНЫЙ ДВИЖЕНИЕ 1	20 A
5	-	-
6	-	-

Блок предохранителей в салоне со стороны водителя №1

№	Цепь защищена	Amps
1	Замок двери со стороны водителя	10 A
2	Замок двери пассажира	10 A
3	Замок двери водителя	10 A
4	Отпирание двери со стороны водителя	10 A
5	Разблокировка двери со стороны пассажира	10 A
6	Разблокировка двери водителя	10 A
7	Замок	20 A
8	-	-
9	Энергосистема 1	10 A
10	ИГ1 ДР1	7,5 А
11	метр	10 A
12	Блок предохранителей со стороны пассажира	20 A
13	ПРИНАДЛЕЖНОСТИ	7,5 А
14	-	-
15	Сдвижное сиденье водителя с электроприводом	20 A
16	Лунная крыша	20 A
17	Задний стеклоподъемник со стороны водителя	20 A
18	СИЛЬНЫЙ ДВИЖЕНИЕ 2	20 A
19	Стеклоподъемник водителя	20 A
20	Энергосистема 2	15 A
21	Топливный насос	20 A
22	Энергосистема 2	7,5 А
23	Стартовый разрез	7,5 А
24	ИГ1 ДР2	7,5 А
25	Начать диагностику	7,5 А
26	Кондиционирование воздуха	7,5 А
27	Дневные ходовые огни	7,5 А
28	Блокировка ключа АКК	7,5 А
29	Поясничная поддержка водителя	7,5 А
30	УМНАЯ	10 A
31	-	-
32	Сиденье водителя с электроприводом наклона	20 A
33	Левый электронный натяжитель	(20 А)
34	Коробка ИГ1	30 A

Блок предохранителей в салоне со стороны водителя №2

№	Цепь защищена	Amps
1	ИГ Основной 2	30 A
2	СТ МГ	30 A
3	ИГ Основной 1	30 A

Блок предохранителей в салоне со стороны пассажира

№	Цепь защищена	Amps
1	-	-
2	Подогрев передних сидений/AVS (доступно не на всех моделях)	20 A
3	Стеклоподъемник со стороны заднего пассажира	20 A
4	Поясничная опора переднего пассажира	7,5 А
5	Дневные ходовые огни	7,5 А
6	Водяной насос кондиционера	10 A
7	Сдвижное пассажирское сиденье с электроприводом	20 A
8	Сиденье пассажира с электроприводом наклона	20 A
9	Обогреватели задних сидений	20 A
10	-	-
n	Летающий старт	15 A
12	Розетка для аксессуаров (консольный отсек)	20 A
13	Розетка для аксессуаров (центральный карман)	20 A
14	КАК ЭБУ	7,5 А
15	Бардачок	7,5 А
16	-	-
17	-	-
18	Стеклоподъемник переднего пассажира	20 A
19	SRS1	10 A
20	АБС/ВСА	7,5 А
21	БАН ЭБУ	7,5 А
22	электронный натяжитель	7,5 А
23	-	-
24	SRS2	7,5 А
25	Освещение	7,5 А
26	Правый электронный натяжитель	20 A
27	Рулевое колесо с подогревом	10 A
28	Аудиоусилитель (модели без камеры кругового обзора) система)	30 A
28	Аудиоусилитель (модели с камерой кругового обзора) система)	40 A

2016, 2017 (гибрид)

Блок предохранителей в моторном отсеке №1

№	Цепь защищена	Amps
1	IG1A ACG FR	15 A
2	IG1A МИСС СОЛ1	10 A
3	-	-
4	-
5	УМНАЯ	(7,5 А)
6	ЭБУ IG1B передний	7,5 А
7	IG1B ОП ФР	7,5 А
8	IGP2	15 A
9	DBW	15 A
10	IGP	15 A
11	Катушка ИГ	15 A
12	ACM	20 A
13	-	-
14	Внутреннее освещение	10 A
15	Резервное копирование радио	10 A
16	Резервное копирование	10 A
17	AFP	10 A
18	Передняя шайба	15 A
19	Stop	7,5 А
20	Дальний свет правой фары	10 A
21	Ствол	10 A
22	Маленький	15 A
23	Передние противотуманные фары	7,5 А
24	Дальний свет левой фары	10 A
25	ИМА Мотор	15 A
26	Ближний свет правой фары	15 A
27	Ближний свет левой фары	15 A
28	Сабвуфер IGP2	7,5 А
29	Задний солнцезащитный козырек с электроприводом (доступно не на всех моделях)	20 A
30	Омыватель фар (доступен не на всех моделях)	30 A
31	щетка стеклоочистителя	30 A

Блок предохранителей в моторном отсеке №2

№	Цепь защищена	Amps
1	Главный предохранитель	200 А
2	-	(40 А)
2	Задний антиобледенитель	40 A
2	DR F/B Основной 1	60 A
2	AS F/B Основной 1	60 A
2	Р/Б Основной 3	50 A
2	AS F/B Основной 2	60 A
2	АБС/VSA RLY	30 A
2	Двигатель нагревателя	40 A
3	Р/Б Основной 1	60 A
3	ESB	40 A
3	ИГ Главная	60 A
3	DR F/B Основной 2	60 A
3	SBW	60 A
3	Р/Б Основной 2	60 A
3	Рог и опасность	20 A
3	АБС/VSA Мотор	40 A
4	EOP	30 A
5	Левый электрический стояночный тормоз	30 A
6	Правый электрический стояночный тормоз	30 A
7	Инжектор	20 A
8	Опасность	15 A
9	-	-
10	-	-
11	Horn	10 A

Блок предохранителей в моторном отсеке №3

№	Цепь защищена	Amps
1	Вентилятор радиатора	50 A
2	EPS	80 A

Блок предохранителей в моторном отсеке №4

№	Цепь защищена	Amps
1	ГКА 1	20 A
2	TCU	30 A
3	ГКА 2	20 A
4	СИЛЬНЫЙ ДВИЖЕНИЕ 1	20 A
5	-	-
6	-	-

Блок предохранителей в салоне со стороны водителя №1

№	Цепь защищена	Amps
1	Замок двери со стороны водителя	10 A
2	Замок двери пассажира	10 A
3	Замок двери водителя	10 A
4	Отпирание двери со стороны водителя	10 A
5	Разблокировка двери со стороны пассажира	10 A
6	Разблокировка двери водителя	10 A
7	Замок	20 A
8	-	-
9	Энергосистема 1	10 A
10	ИГ1 ДР1	7,5 А
11	метр	10 A
12	Блок предохранителей со стороны пассажира	20 A
13	ПРИНАДЛЕЖНОСТИ	7,5 А
14	-	-
15	Сдвижное сиденье водителя с электроприводом	20 A
16	Лунная крыша	20 A
17	Задний стеклоподъемник со стороны водителя	20 A
18	СИЛЬНЫЙ ДВИЖЕНИЕ 2	20 A
19	Стеклоподъемник водителя	20 A
20	Энергосистема 2	15 A
21	Топливный насос	20 A
22	Энергосистема 2	7,5 А
23	Стартовый разрез	7,5 А
24	ИГ1 ДР2	7,5 А
25	Начать диагностику	7,5 А
26	Кондиционирование воздуха	7,5 А
27	Дневные ходовые огни	7,5 А
28	Блокировка ключа АКК	7,5 А
29	Поясничная поддержка водителя	7,5 А
30	УМНАЯ	10 A
31	-	-
32	Сиденье водителя с электроприводом наклона	20 A
33	Левый электронный натяжитель	(20 А)
34	Коробка ИГ1	30 A

Блок предохранителей в салоне со стороны водителя №2

№	Цепь защищена	Amps
1	ИГ Основной 1	30 A
2	СТ МГ	30 A
3	ИГ Основной 2	30 A

Блок предохранителей в салоне со стороны пассажира

№	Цепь защищена	Amps
1	-	-
2	Подогрев передних сидений/AVS	20 A
3	Стеклоподъемник со стороны заднего пассажира	20 A
4	Поясничная опора переднего пассажира	7,5 А
5	—	—
6	Водяной насос кондиционера	10 A
7	Сдвижное пассажирское сиденье с электроприводом	20 A
8	Сиденье пассажира с электроприводом наклона	20 A
9	Подогрев задних сидений (доступно не на всех моделях)	(20 А)
10	-	-
11	Летающий старт	15 A
12	Розетка для аксессуаров (консольный отсек)	20 A
13	Розетка для аксессуаров (центральный карман)	20 A
14	КАК ЭБУ	7,5 А
15	Бардачок	7,5 А
16	-	-
17	-	-
18	Стеклоподъемник переднего пассажира	20 A
19	SRS1	10 A
20	АБС/ВСА	7,5 А
21	-	-
22	электронный натяжитель	(7,5 А)
23	-	-
24	SRS2	7,5 А
25	Освещение	7,5 А
26	Правый электронный натяжитель	(20 А)
27	Рулевое колесо с подогревом (доступно не на всех моделях)	(10 А)
28	Аудиоусилитель (модели без камеры кругового обзора) система)	30 A
28	Аудиоусилитель (модели с камерой кругового обзора) система)	40 A
