Предохранители и реле Acura RSX (2002-2006)
Схемы относятся к указанным годам и вариантам Acura RSX (2002-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura RSX 2002-2006 гг.
Предохранители прикуривателя / розетки в Acura RSX предохранители №18 (розетка питания) и №3 (розетка сзади, только модели для США) в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

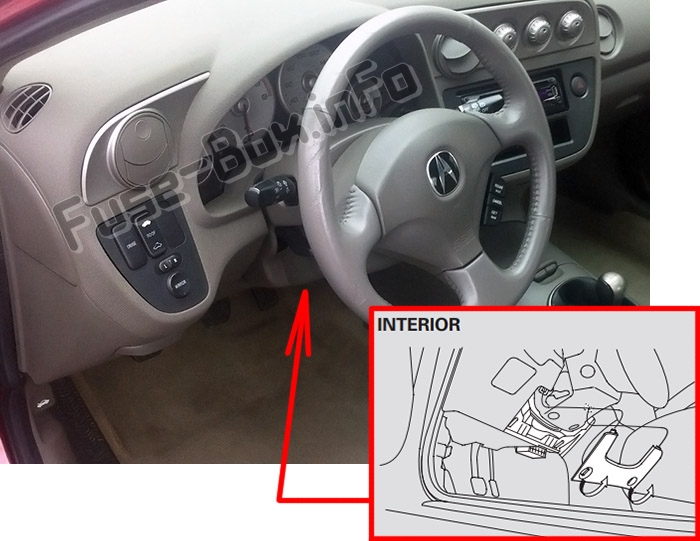

Блок предохранителей в салоне находится под рулевой колонкой.
Моторного отсека

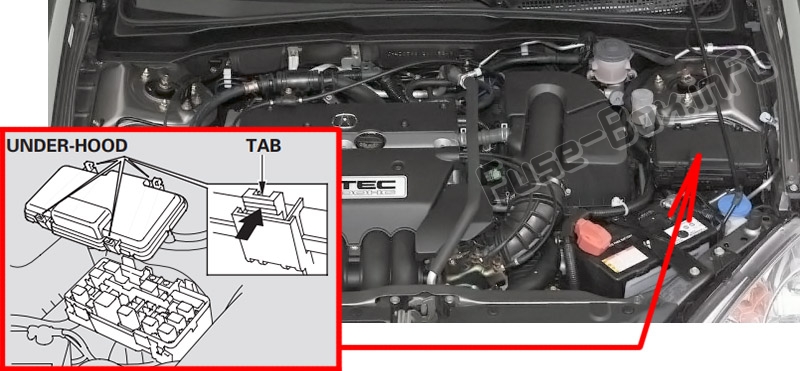

Подкапотный блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей.
Схемы блока предохранителей
Схемы блока предохранителей
2002, 2003, 2004

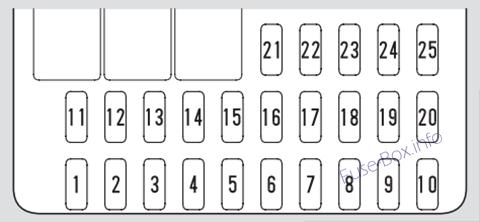

Пассажирский салон
| No. | Схемы защищены |
|---|---|
| 1 | Катушка зажигания |
| 2 | Лаф Хитер |
| 3 | Дневные ходовые огни (только модели для Канады) |
| 4 | АЧГ (ИГ) |
| 5 | Не используется |
| 6 | Реле стеклоподъемника |
| 7 | Лунная крыша |
| 8 | Радио |
| 9 | Задний стеклоочиститель |
| 10 | Панель приборов |
| 11 | ABS |
| 12 | Дневные ходовые огни (только модели для Канады) |
| 13 | SRS |
| 14 | Силовое зеркало |
| 15 | Басовый динамик (только Type-S) |
| 16 | Сиденья с подогревом (только модели для Канады) |
| 17 | Топливный насос |
| 18 | Розетка для аксессуаров |
| 19 | Сигнал поворота |
| 20 | Передний стеклоочиститель |
| 21 | Не используется |
| 22 | Стеклоподъемник переднего пассажира |
| 23 | Стеклоподъемник водителя |
| 24 | Не используется |
| 25 | Не используется |

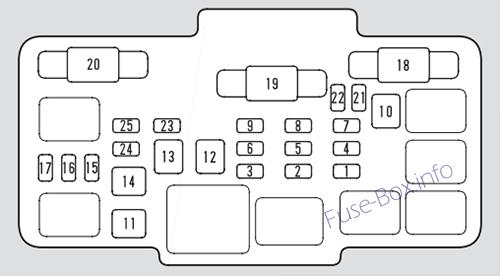

Моторного отсека
| No. | Схемы защищены |
|---|---|
| 1 | Вентилятор конденсатора |
| 2 | Малый свет |
| 3 | Внутренний свет |
| 4 | Охлаждающий вентилятор |
| 5 | Опасность |
| 6 | ЭБУ FI |
| 7 | Рог, стоп |
| 8 | АБС (Ф/С) |
| 9 | Резервное копирование |
| 10 | АБС мотор |
| 11 | Задний антизапотеватель |
| 12 | Двигатель нагревателя |
| 13 | Стеклоподъемник |
| 14 | Вариант |
| 15 | Левая фара |
| 16 | Замок |
| 17 | Правая фара |
| 18 | Не используется |
| 19 | Главный предохранитель Аккумулятор |
| 20 | Главный предохранитель зажигания |
| 21-25 | Запасной предохранитель |
2005, 2006
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15A | Катушка зажигания |
| 2 | 20A | Лаф Хитер |
| 3 | 10A | Дневные ходовые огни (только модели для Канады) / Задняя розетка для дополнительного оборудования (только модели для США) |
| 4 | 10A | АЧГ (ИГ) |
| 5 | Не используется | |
| 6 | 7.5A | Реле стеклоподъемника |
| 7 | 20A | Люк |
| 8 | 7.5A | Радио |
| 9 | 10A | Задний стеклоочиститель |
| 10 | 7.5A | Панель приборов |
| 11 | 7.5A | ABS |
| 12 | 7.5A | Дневные ходовые огни (только модели для Канады) |
| 13 | 10A | SRS |
| 14 | 10A | Силовое зеркало |
| 15 | 20A | Басовый динамик (только Type-S) |
| 16 | 20A | Сиденья с подогревом (только модели для Канады) |
| 17 | 15A | Топливный насос |
| 18 | 15A | Розетка для аксессуаров |
| 19 | 7.5A | Сигнал поворота |
| 20 | 20A | Передний стеклоочиститель |
| 21 | Не используется | |
| 22 | 20A | Стеклоподъемник переднего пассажира |
| 23 | 20A | Стеклоподъемник водителя |
| 24 | Не используется | |
| 25 | Не используется |
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Вентилятор конденсатора |
| 2 | 10 A | Малый свет |
| 3 | 7,5 А | Внутренний свет |
| 4 | 20 A | Охлаждающий вентилятор |
| 5 | 10 A | Опасность |
| 6 | 20 A | ЭБУ FI (ECM/PCM) |
| 7 | 15 A | Рог, стоп |
| 8 | 20 A | АБС (Ф/С) |
| 9 | 7,5 А | Резервное копирование |
| 10 | 30 A | АБС мотор |
| 11 | 40 A | Задний антизапотеватель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Стеклоподъемник |
| 14 | 30 A | Вариант |
| 15 | 20 A | Левая фара |
| 16 | 15 A | Замок |
| 17 | 20 A | Правая фара |
| 18 | Не используется | |
| 19 | 100 А | Главный предохранитель Аккумулятор |
| 20 | 40 A | Главный предохранитель зажигания |
| 21-25 | Запасной предохранитель |
