Предохранители и реле Acura TL (2000-2003)
Схемы относятся к указанным годам и вариантам Acura TL (2000-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura TL 2000-2003 гг.
Предохранитель прикуривателя / розетки в Acura TL предохранитель №9 в блоке предохранителей салона со стороны пассажира.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

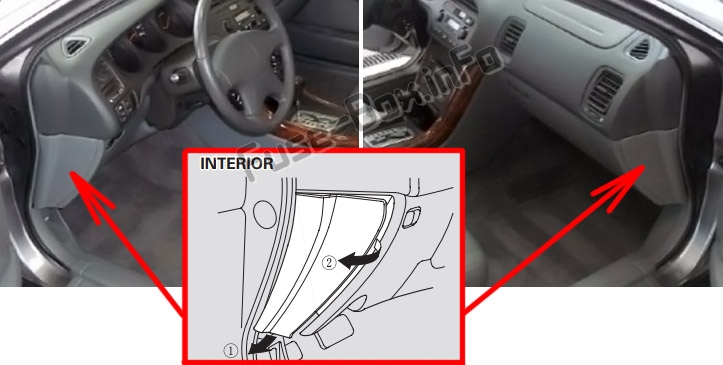

Пассажирский салон
Внутренние блоки предохранителей расположены по бокам приборной панели.
Чтобы открыть внутренний блок предохранителей, откройте нижнюю часть крышки, затем снимите ее с боковых петель, потянув на себя.

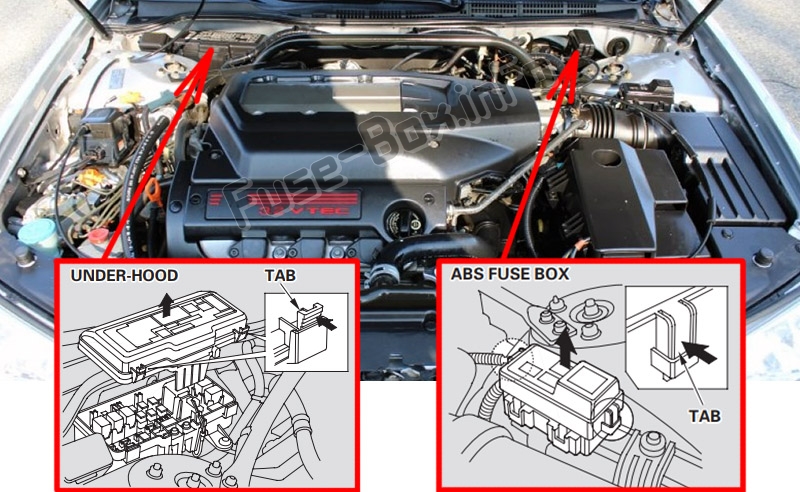

Моторного отсека
2002-2003: Блок предохранителей АБС также расположен в моторном отсеке со стороны водителя.
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001

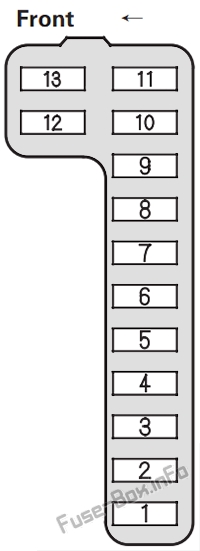

Пассажирский салон, сторона водителя
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | 2000: Управление отопителем 2001: Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Зеркало на радиоуправлении |
| 5 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 6 | 15 A | ЭБУ (ECM/PCM), круиз-контроль |
| 7 | 7,5 А | SRS |
| 8 | 7,5 А | ACC |
| 9 | 7,5 А | 2000: Приборная панель, фонари заднего хода, люк в крыше. 2001: Приборная панель, фонари заднего хода. |
| 10 | 7,5 А | Сигналы поворота IG1 |
| 11 | 15 A | Катушка IG1 |
| 12 | 30 A | Стеклоочиститель |
| 13 | 7,5 А | Сигнал стартера |

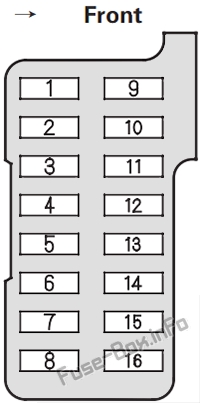

Пассажирский салон, сторона пассажира
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Люк |
| 2 | 20 A | 2000: Сиденье с электроприводом наклона 2001: Откидывающееся левое сиденье с электроприводом |
| 3 | 20 A | Сиденье с подогревом |
| 4 | 20 A | Водительское сиденье с электроприводом |
| 5 | 20 A | Ассистент сиденья с электроприводом |
| 6 | 20 A | 2000: Откидывание сиденья 2001: Откидывающееся правое сиденье |
| 7 | 20 A | Задний левый стеклоподъемник |
| 8 | 20 A | Передний правый стеклоподъемник |
| 9 | 20 A | АКК (Радио) |
| 10 | 10 A | Навигационная система, дневные ходовые огни (на моделях для Канады) |
| 11 | 7,5 А | Внутреннее освещение, освещение салона |
| 12 | 20 A | Замки с электроприводом |
| 13 | 7,5 А | Часы |
| 14 | 7,5 А | Проверка двигателя АБС |
| 15 | 20 A | Стеклоподъемник водителя |
| 16 | 20 A | Задний правый стеклоподъемник |

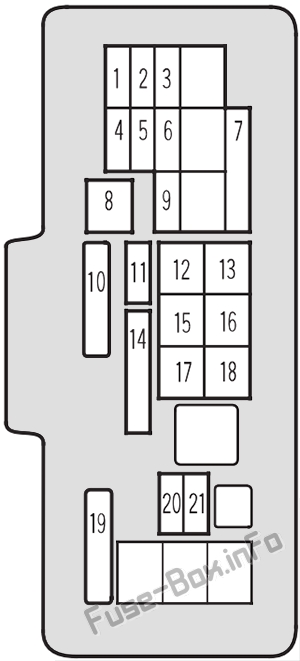

Моторного отсека
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Левая фара |
| 2 | - | Не используется |
| 3 | 20 A | Правая фара |
| 4 | 20 A | АБС Ф/С |
| 5 | 20 A | Stop |
| 6 | 15 A | ACG |
| 7 | - | Запасной предохранитель |
| 8 | 30 A | АБС мотор |
| 9 | 15 A | Опасность |
| 10 | 120 А | Батарея |
| 11 | 20 A | Охлаждающий вентилятор |
| 12 | 30 A | Резервное копирование, АКК |
| 13 | 40 A | Электродвигатель стеклоподъемника |
| 14 | - | Запасной предохранитель |
| 15 | 40 A | Сиденье с электроприводом |
| 16 | 20 A | TCS |
| 17 | 40 A | Двигатель нагревателя |
| 18 | 40A | Задний антиобледенитель |
| 19 | 50 A | IG1 Основной |
| 20 | 15 A | Малый свет |
| 21 | 20 A | Вентилятор конденсатора |
2002, 2003
Пассажирский салон, сторона водителя
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Зеркало на радиоуправлении |
| 5 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 6 | 15 A | ЭБУ (ECM/PCM), круиз-контроль |
| 7 | 7,5 А | 2002: Лунная крыша 2003: СРС |
| 8 | 7,5 А | Реле ACC, навигация |
| 9 | 7,5 А | Приборная панель, фонари заднего хода, сиденье с памятью |
| 10 | 7,5 А | Поворотники |
| 11 | 15 A | Катушка ИГ |
| 12 | 30 A | Стеклоочиститель |
| 13 | 7,5 А | Сигнал стартера |
Пассажирский салон, сторона пассажира
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Стеклоподъемник водителя |
| 2 | 20 A | Сиденье водителя с электроприводом наклона |
| 3 | 20 A | Сиденье с подогревом |
| 4 | 20 A | Водительское сиденье с электроприводом |
| 5 | 20 A | Сиденье с электроприводом для пассажира Slide |
| 6 | 20 A | Сиденье пассажира с электроприводом наклона |
| 7 | 20 A | Задний левый стеклоподъемник |
| 8 | 20 A | Передний правый стеклоподъемник |
| 9 | 20 A | АКК (Радио) |
| 10 | 10 A | Навигационная система, дневные ходовые огни (на моделях для Канады), OnStar |
| 11 | 7,5 А | Внутреннее освещение, освещение салона |
| 12 | 20 A | Замки с электроприводом |
| 13 | 7,5 А | Часы, резервное копирование |
| 14 | 7,5 А | Муфта кондиционера Mg (тип S) |
| 15 | 30 A | Люк |
| 16 | 20 A | Задний правый стеклоподъемник |

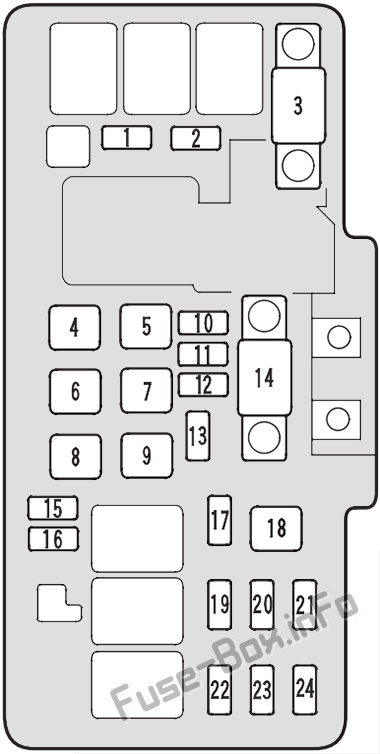

Моторного отсека
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 А / 30 А | Вентилятор конденсатора |
| 2 | 15 A | Малый свет |
| 3 | 60 A | IG1 Основной |
| 4 | 40 A | Обогрев заднего стекла |
| 5 | 40 A | Двигатель нагревателя |
| 6 | 20 A | Противотуманные фары |
| 7 | 40 A | Сиденье с электроприводом |
| 8 | 40 A | Электродвигатель стеклоподъемника |
| 9 | 40 A | Резервное копирование, АКК |
| 10 | 15 A | Запасной предохранитель |
| 11 | 10 A | Запасной предохранитель |
| 12 | 7,5 А | Запасной предохранитель |
| 13 | 20 А / 30 А | Охлаждающий вентилятор |
| 14 | 120 А | Батарея |
| 15 | 30 A | Запасной предохранитель |
| 16 | 20 A | Запасной предохранитель |
| 17 | 15 A | Опасность |
| 18 | 30 A | Двигатель дроссельной заслонки VSA (только тип S) |
| 19 | 15 A | АКГ С |
| 20 | 20 A | Stop |
| 21 | 20 A | ТКС, ВСА Ф/С |
| 22 | 20 A | Правая фара |
| 23 | — | Не используется |
| 24 | 20 A | Левая фара |

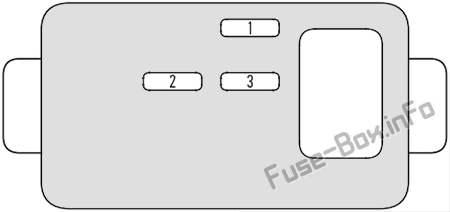

Блок предохранителей АБС
| № | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40 A | АБС мотор |
| 2 | 20 A | АБС Ф/С |
| 3 | 7,5 А | Проверка двигателя АБС |
