Предохранители и реле Acura TL (UA6/UA7, 2004-2008)
Схемы относятся к указанным годам и вариантам Acura TL (UA6/UA7, 2004-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura TL 2004-2008 гг.
Предохранитель прикуривателя / розетки в Acura TL предохранитель №9 в блоке предохранителей салона.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

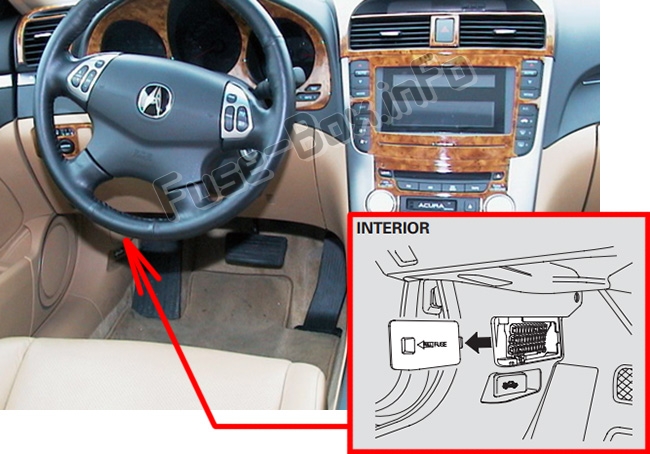

Блок предохранителей в салоне находится внизу слева от водителя.
Чтобы снять крышку блока предохранителей, вставьте палец в паз на крышке, потяните ее на себя и снимите с петель.

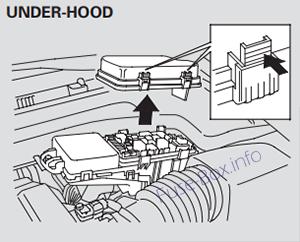

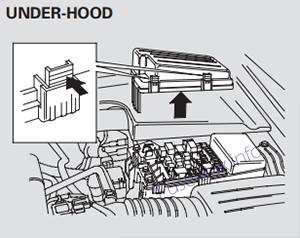

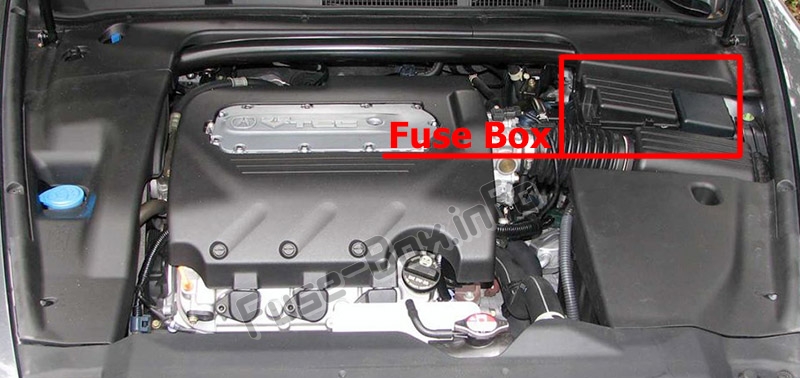

Блок предохранителей под капотом находится со стороны водителя рядом с корпусом воздушного фильтра
версия 1
версия 2
Схемы блока предохранителей
Схемы блока предохранителей
2004, 2005, 2006

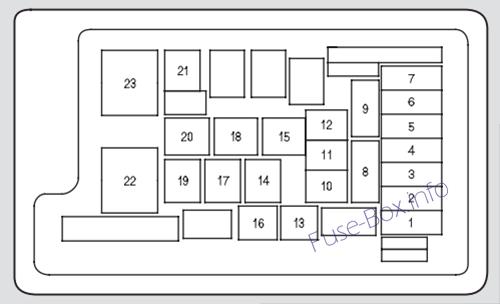

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Ближний свет левой фары |
| 2 | 30 A | Катушка заднего антиобледенителя |
| 3 | 7,5 А | Дальний свет левой фары |
| 4 | 10 A | Малый свет |
| 5 | 7,5 А | Дальний свет правой фары |
| 6 | 15 A | Ближний свет правой фары |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | IGP |
| 9 | 30 A | Вентилятор конденсатора |
| 10 | 20 A | Передняя противотуманная фара (модели для США) |
| 10 | 15 A | Дневные ходовые огни (канадские модели) |
| 11 | 30 A | Мотор вентилятора радиатора |
| 12 | 7,5 А | Реле сцепления МГ |
| 13 | 20 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервное копирование, ACC |
| 16 | 15 A | Предупреждение об опасности |
| 17 | 30 A | Реле двигателя насоса VSA |
| 18 | 40 A | Отказоустойчивое реле VSA |
| 19 | 40 A | ЭБУ FI (ECM/PCM) |
| 20 | 40 A | Сиденье с электроприводом |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 120 А | Батарея |
| 23 | 50 A | ИГИ Главная |

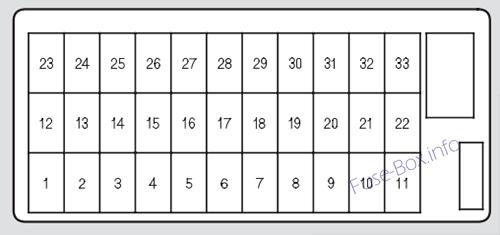

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | DBW |
| 2 | 15 A | Катушка IG1 |
| 3 | — | Не используется |
| 4 | 15 A | LAF |
| 5 | 20 A | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | 7,5 А | Резервное копирование |
| 8 | 20 A | Замок |
| 9 | 15 A | Розетка для аксессуаров |
| 10 | 7,5 А | IG1 OPDS |
| 11 | 30 A | IG1 Стеклоочиститель |
| 12 | 7,5 А | TPMS |
| 13 | 20 A | Сиденье пассажира с электроприводом (наклонное) |
| 14 | 20 A | Водительское сиденье с электроприводом (слайд) |
| 15 | 20 A | Подогрев сиденья |
| 16 | 20 A | Сиденье водителя с электроприводом (наклонное) |
| 17 | 20 A | Пассажирское сиденье с электроприводом (слайд) |
| 18 | 15 A | ИГ1 АЧГ |
| 19 | 15 A | Топливный насос IG1 |
| 20 | 15 A | Шайба |
| 21 | 7,5 А | метр |
| 22 | 10 A | SRS |
| 23 | 7,5 А | IGP |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 30 A | Передний правый стеклоподъемник |
| 27 | 30 A | Передний левый стеклоподъемник |
| 28 | 20 A | Люк |
| 29 | 7,5 А | ВБСОЛ |
| 30 | 7,5 А | HAC |
| 31 | 7,5 А | OP2 |
| 32 | 7,5 А | ACC |
| 33 | 7,5 А | ВАК ОП |
2007, 2008
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Ближний свет левой фары |
| 2 | 30 A | Катушка заднего антиобледенителя |
| 3 | 7,5 А | Дальний свет левой фары |
| 4 | 10 A | Малый свет |
| 5 | 7,5 А | Дальний свет правой фары |
| 6 | 15 A | Ближний свет правой фары |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI |
| 9 | 30 A | Вентилятор конденсатора |
| 10 | 10 A | Противотуманные фары |
| 11 | 30 A | Мотор вентилятора радиатора |
| 12 | 7,5 А | Реле сцепления МГ |
| 13 | 20 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервное копирование, ACC |
| 16 | 15 A | Предупреждение об опасности |
| 17 | 30 A | Реле двигателя насоса VSA |
| 18 | 40 A | Отказоустойчивое реле VSA |
| 19 | 40 A | ЭБУ FI (ECM/PCM) |
| 20 | 40 A | Сиденье с электроприводом |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 120 А | Батарея |
| 23 | 50 A | ИГИ Главная |
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | DBW |
| 2 | 15 A | Катушка IG1 |
| 3 | 15 A | Дневной ходовой свет |
| 4 | 15 A | LAF |
| 5 | 20 A | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | 7,5 А | Резервное копирование |
| 8 | 20 A | Замок |
| 9 | 15 A | Розетка для аксессуаров |
| 10 | 7,5 А | IG1 OPDS |
| 11 | 30 A | IG1 Стеклоочиститель |
| 12 | 7,5 А | TPMS |
| 13 | 20 A | Сиденье пассажира с электроприводом (наклонное) |
| 14 | 20 A | Водительское сиденье с электроприводом (слайд) |
| 15 | 20 A | Подогрев сиденья |
| 16 | 20 A | Сиденье водителя с электроприводом (наклонное) |
| 17 | 20 A | Пассажирское сиденье с электроприводом (слайд) |
| 18 | 15 A | ИГ1 АЧГ |
| 19 | 15 A | Топливный насос IG1 |
| 20 | 15 A | Шайба |
| 21 | 7,5 А | метр |
| 22 | 10 A | SRS |
| 23 | 7,5 А | IGP |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 30 A | Передний правый стеклоподъемник |
| 27 | 30 A | Передний левый стеклоподъемник |
| 28 | 20 A | Люк |
| 29 | 7,5 А | ВБСОЛ |
| 30 | 7,5 А | HAC |
| 31 | 7,5 А | OP2 |
| 32 | 7,5 А | ACC |
| 33 | 7,5 А | ВАК ОП |
