Предохранители и реле Acura TL (UA8/UA9, 2009-2014)
Схемы относятся к указанным годам и вариантам Acura TL (UA8/UA9, 2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura TL 2009-2014
Предохранители прикуривателя / розетки в Acura TL являются предохранитель №23 в блоке предохранителей салона со стороны водителя (разъем переднего АСС) и предохранитель №16 в блоке предохранителей салона со стороны пассажира (консольный разъем АСС).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

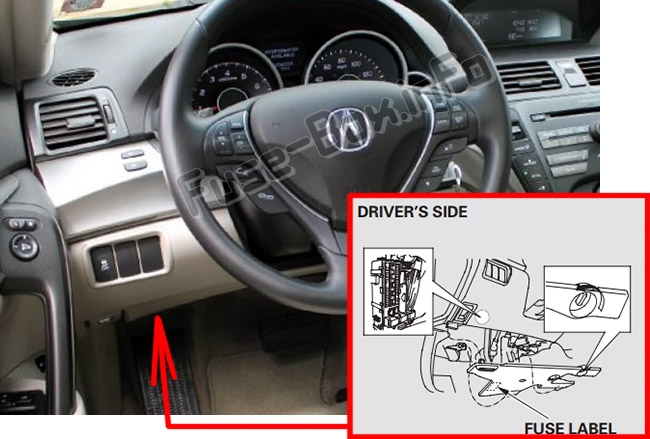

Блок предохранителей в салоне находится под приборной панелью со стороны водителя.
Этикетка предохранителя прикреплена под рулевой колонкой.

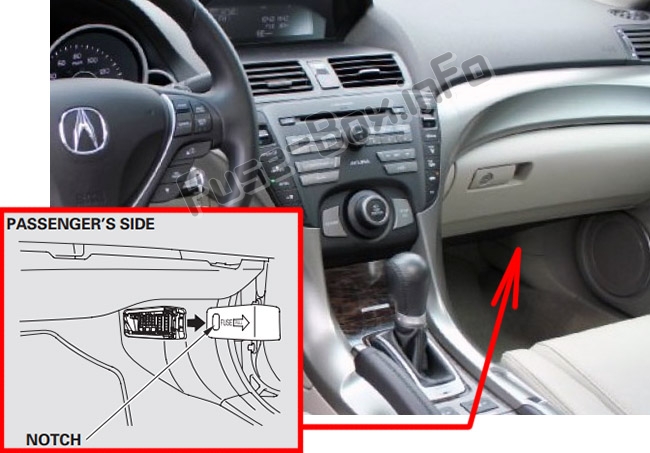

Блок предохранителей в салоне со стороны пассажира находится на нижней панели со стороны пассажира.
Чтобы снять крышку блока предохранителей, вставьте палец в паз на крышке и слегка потяните ее вверх, затем потяните на себя и снимите с петель.

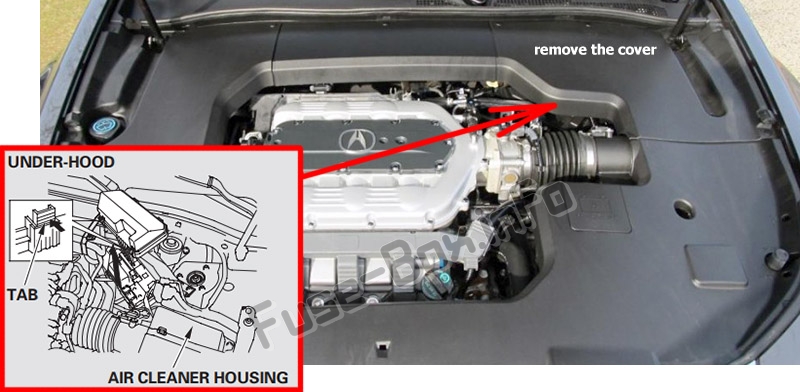

Блок предохранителей под капотом находится со стороны водителя рядом с корпусом воздушного фильтра.
Чтобы получить доступ к блоку предохранителей под капотом, снимите левую крышку моторного отсека.
Схемы блока предохранителей
Схемы блока предохранителей
2009, 2010, 2011

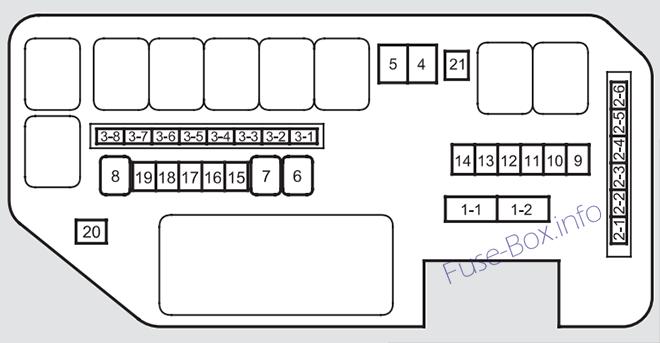

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1-1 | 120 А | Батарея |
| 1-2 | 40 A | Блок предохранителей со стороны пассажира |
| 2-1 | 70 A | EPS |
| 2-2 | 40 A | АБС/ВСА МТР |
| 2-3 | 30 A | АБС/ВСА |
| 2-4 | 40 A | Вариант блока предохранителей со стороны пассажира |
| 2-5 | 30 A | Омыватель фар (при наличии) |
| 2-6 | 30 A | SH-AWD (используется на моделях SH-AWD) |
| 3-1 | 50 A | ИГ Главная |
| 3-2 | 40 A | Вспомогательный двигатель вентилятора (используется на моделях SH-AWD) |
| 3-3 | 30 A | Вспомогательный двигатель вентилятора (используется на моделях 2WD) |
| 3-4 | 60 A | Блок предохранителей со стороны водителя |
| 3-5 | 40 A | Двигатель главного вентилятора |
| 3-5 | 30 A | Двигатель главного вентилятора |
| 3-6 | 30 A | Боковое освещение водителя Основное |
| 3-7 | 30 A | Мотор стеклоочистителя |
| 3-8 | 30 A | Боковой свет со стороны пассажира Основной |
| 4 | 40 A | Задний антиобледенитель |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 40 A | Двигатель нагревателя |
| 9 | 15 A | Опасность |
| 10 | 20 A | Звук и стоп |
| 11 | 7,5 А | Система доступа без ключа (используется на моделях SH-AWD) |
| 12 | — | Не используется |
| 13 | 15 A | Катушка ИГ |
| 14 | 15 A | FI Sub |
| 15 | 10 A | Резервное копирование |
| 16 | 7,5 А | Внутреннее освещение |
| 17 | 15 A | ФИ Главная |
| 18 | 15 A | DBW |
| 19 | 7,5 А | Резервное копирование ЭБУ FI |
| 20 | 7,5 А | МГ, сцепление |
| 21 | 7,5 А | Таймер вентилятора радиатора |

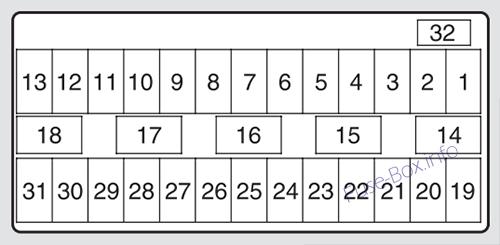

Пассажирский салон (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 7,5 А | SH-AWD (при наличии) |
| 3 | 20 A | Шайба |
| 4 | 7,5 А | щетка стеклоочистителя |
| 5 | 7,5 А | ODS |
| 6 | 7,5 А | АБС/ВСА |
| 7 | — | Не используется |
| 8 | 7,5 А | Реле стартера |
| 9 | 20 A | Топливный насос |
| 10 | 10 A | ВБ СОЛ |
| 11 | 10 A | SRS |
| 12 | 7,5 А | метр |
| 13 | 15 A | ACG |
| 14 | — | Не используется |
| 15 | 7,5 А | Дневной ходовой свет |
| 16 | 7,5 А | A/C |
| 17 | 7,5 А | Аксессуар, ключ, замок (при наличии) |
| 18 | 7,5 А | Аксессуар |
| 19 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 20 | 20 A | Люк |
| 21 | 20 A | Сиденье водителя с электроприводом наклона |
| 22 | 20 A | Задний левый стеклоподъемник |
| 23 | 15 A | Передний разъем ACC |
| 24 | 20 A | Стеклоподъемник водителя |
| 25 | 15 A | Замок двери со стороны водителя |
| 26 | 10 A | Передняя левая противотуманная фара |
| 27 | 10 A | Левые боковые малые фары (снаружи) |
| 28 | 10 A | Дальний свет левой фары |
| 29 | 7,5 А | TPMS |
| 30 | 15 A | Ближний свет левой фары |
| 31 | — | Не используется |
| 32 | 7,5 А | СТС (при наличии) |

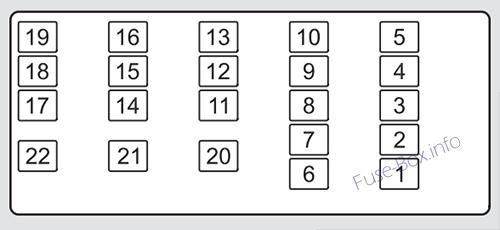

Пассажирский салон (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Дальний свет правой фары |
| 2 | 10 A | Правые боковые малые фары (снаружи) |
| 3 | 10 A | Правая передняя противотуманная фара |
| 4 | 15 A | Ближний свет правой фары |
| 5 | — | Не используется |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | — | Не используется |
| 8 | 20 A | Сиденье пассажира с электроприводом наклона |
| 9 | 20 A | Сдвижное пассажирское сиденье с электроприводом |
| 10 | 10 A | Замок правой боковой двери |
| 11 | 20 A | Стеклоподъемник со стороны заднего пассажира |
| 12 | 10 A | Система бесключевого доступа (при наличии) |
| 13 | 20 A | Стеклоподъемник переднего пассажира |
| 14 | — | Не используется |
| 15 | 20 A | Усилитель премиум-класса |
| 16 | 15 A | Консольный разъем ACC |
| 17 | — | Не используется |
| 18 | 7,5 А | Поясничная поддержка |
| 19 | 20 A | Подогрев сиденья |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |
2012, 2013, 2014
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1-1 | 120 А | Батарея |
| 1-2 | 40 A | Блок предохранителей со стороны пассажира |
| 2-1 | 70 A | EPS |
| 2-2 | 40 A | АБС/ВСА МТР |
| 2-3 | 30 A | АБС/ВСА |
| 2-4 | 40 A | Вариант блока предохранителей со стороны пассажира |
| 2-5 | 30 A | Омыватель фар (при наличии) |
| 2-6 | 30 A | SH-AWD (используется на моделях SH-AWD) |
| 3-1 | 50 A | ИГ Главная |
| 3-2 | 40 A | Вспомогательный двигатель вентилятора (используется на моделях SH-AWD) |
| 3-3 | 30 A | Вспомогательный двигатель вентилятора (используется на моделях 2WD) |
| 3-4 | 60 A | Блок предохранителей со стороны водителя |
| 3-5 | 40 A | Двигатель главного вентилятора (используется в моделях SH-AWD) |
| 3-5 | 30 A | Двигатель главного вентилятора (используется на моделях с приводом на 2 колеса) |
| 3-6 | 30 A | Боковое освещение водителя Основное |
| 3-7 | 30 A | Мотор стеклоочистителя |
| 3-8 | 30 A | Боковой свет со стороны пассажира Основной |
| 4 | 40 A | Задний антиобледенитель |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 40 A | Двигатель нагревателя |
| 9 | 15 A | Опасность |
| 10 | 20 A | Звук и стоп |
| 11 | 7,5 А | Система доступа без ключа (используется на моделях SH-AWD) |
| 12 | 7,5 А | Датчик батареи / BMS (система управления батареями) |
| 13 | 15 A | Катушка ИГ |
| 14 | 15 A | FI Sub |
| 15 | 10 A | Резервное копирование |
| 16 | 7,5 А | Внутреннее освещение |
| 17 | 15 A | ФИ Главная |
| 18 | 15 A | DBW |
| 19 | 7,5 А | Резервное копирование ЭБУ FI |
| 20 | 7,5 А | MG сцепление |
| 21 | 7,5 А | Таймер вентилятора радиатора |
Пассажирский салон (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | Информационная система слепых зон (при наличии) |
| 2 | 7,5 А | SH-AWD (при наличии) |
| 3 | 20 A | Шайба |
| 4 | 7,5 А | щетка стеклоочистителя |
| 5 | 7,5 А | ODS |
| 6 | 7,5 А | АБС/ВСА |
| 7 | — | Не используется |
| 8 | 7,5 А | Реле стартера |
| 9 | 20 A | Топливный насос |
| 10 | 10 A | ВБ СОЛ |
| 11 | 10 A | SRS |
| 12 | 7,5 А | метр |
| 13 | 15 A | ACG |
| 14 | — | Не используется |
| 15 | 7,5 А | Дневные ходовые огни |
| 16 | 7,5 А | A/C |
| 17 | 7,5 А | Аксессуар, ключ, замок (при наличии) |
| 18 | 7,5 А | Аксессуар |
| 19 | 20 A | Водительское сиденье с электроприводом |
| 20 | 20 A | Люк |
| 21 | 20 A | Сиденье водителя с электроприводом наклона |
| 22 | 20 A | Задний левый стеклоподъемник |
| 23 | 15 A | Передний разъем ACC |
| 24 | 20 A | Стеклоподъемник водителя |
| 25 | 15 A | Замок двери со стороны водителя |
| 26 | 10 A | Передняя левая противотуманная фара |
| 27 | 10 A | Левые боковые малые фары (снаружи) |
| 28 | 10 A | Дальний свет левой фары |
| 29 | 7,5 А | TPMS |
| 30 | 15 A | Ближний свет левой фары |
| 31 | — | Не используется |
| 32 | 7,5 А | СТС (при наличии) |
Пассажирский салон (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Дальний свет правой фары |
| 2 | 10 A | Правые боковые малые фары (снаружи) |
| 3 | 10 A | Правая передняя противотуманная фара |
| 4 | 15 A | Ближний свет правой фары |
| 5 | — | Не используется |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | — | Не используется |
| 8 | 20 A | Сиденье пассажира с электроприводом наклона |
| 9 | 20 A | Сдвижное пассажирское сиденье с электроприводом |
| 10 | 10 A | Замок правой боковой двери |
| 11 | 20 A | Стеклоподъемник со стороны заднего пассажира |
| 12 | 10 A | Система бесключевого доступа (при наличии) |
| 13 | 20 A | Стеклоподъемник переднего пассажира |
| 14 | — | Не используется |
| 15 | 20 A | Усилитель премиум-класса |
| 16 | 15 A | Консольный разъем ACC |
| 17 | — | Не используется |
| 18 | 7,5 А | Поясничная поддержка |
| 19 | 20 A | Подогрев сиденья |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |
