Предохранители и реле Acura TLX (2014-2019…)

Схемы относятся к указанным годам и вариантам Acura TLX (2014-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

Расположение предохранителей Acura TLX 2014-2020…

Предохранители прикуривателя / розетки в Acura TLX являются предохранители №14 (розетка дополнительного питания в консольном отсеке) и №40 (розетка дополнительного питания в центральном кармане) в салонном блоке предохранителей типа А.

Оглавление

Расположение блока предохранителей

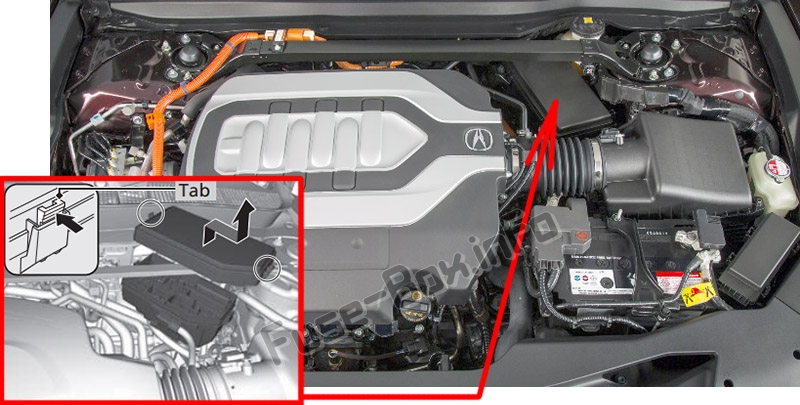

Блок предохранителей в моторном отсеке, тип A

Расположен рядом с бачком тормозной жидкости.
Нажмите на вкладки, чтобы открыть коробку. Блок предохранителей в моторном отсеке, тип A

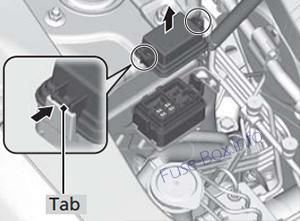

Блок предохранителей в моторном отсеке, тип B

Находится рядом с крышкой бачка омывателя. Блок предохранителей в моторном отсеке, тип B

Нажмите на вкладки, чтобы открыть коробку.
Блок предохранителей в моторном отсеке, тип B

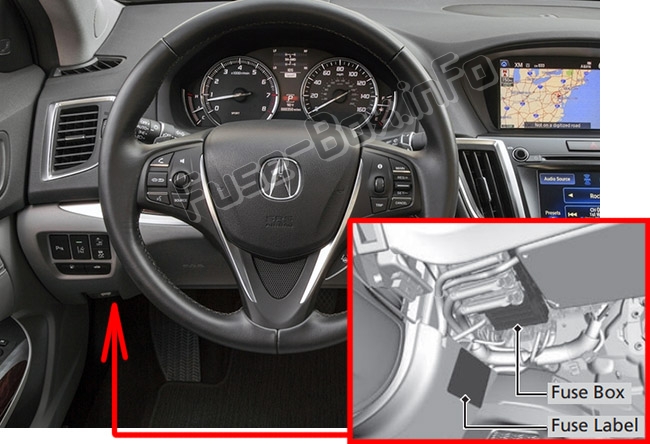

Блок предохранителей в салоне со стороны водителя, тип A

Расположен под приборной панелью. Блок предохранителей в салоне со стороны водителя, тип A

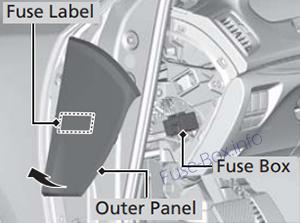

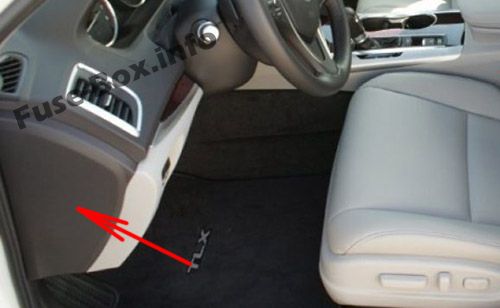

Блок предохранителей в салоне со стороны водителя, тип B

Расположен внутри внешней панели со стороны водителя. Блок предохранителей в салоне со стороны водителя, тип B

Блок предохранителей в салоне со стороны водителя, тип B

Назначение предохранителей

2015, 2016

Назначение предохранителей в подкапотном блоке предохранителей Тип А (2015, 2016)

№	Цепь защищена	Amps
1	EPS	70 A
1	Дополнительный блок предохранителей (6-цилиндровые модели с полным приводом)	60 A
1	АБС/VSA Мотор	40 A
1	АБС/ВСА ФСР	20 A
1	Главный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	30 A
1	Главный предохранитель	125 А
2	ИГ Главная	30 A
2	Ф/Б Главная	60 A
2	Ф/Б Основной 2	60 A
2	Основная фара	30 A
2	ИГ Основной 2	30 A
2	Стартовая версия 1	40 A
2	Инжектор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	20 A
2	Вспомогательный вентилятор (4-цилиндровые модели)	20 A
2	Задний антиобледенитель	40 A
2	Главный вентилятор (доступно не на всех моделях) (модели с 4 цилиндрами)	30 A
2	Вспомогательный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	30 A
2	щетка стеклоочистителя	30 A
2	Двигатель нагревателя	40 A
3	Омыватель фар (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	(30 А)
3	Левый электрический стояночный тормоз	30 A
3	Правый электрический стояночный тормоз	30 A
3	SH-AWD (6-цилиндровые модели с полным приводом)	20 A
4	-	-
5	-	-
6	-	-
7	-	-
8	STRLD (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	7,5 А
9	Внутреннее освещение (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	5 A
10	Фара ближнего/высокого света	20 A
11	Уровень масла	7,5 А
12	Передние противотуманные фары (доступно не на всех моделях)	(7,5 А)
13	Сиденье пассажира с электроприводом наклона	20 A
14	Опасность	15 A
15	IGP2	15 A
16	Катушка ИГ	15 A
17	Стоп (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	10 A
18	Horn	10 A
19	Аудио (4-цилиндровые модели, 6-цилиндровые модели с 2WD	20 A
19	Интерьер справа (6-цилиндровые модели с полным приводом)	5 A
20	ACM (6-цилиндровые модели с 2WD)	20 A
20	Инжектор (4-цилиндровые модели)	20 A
21	ФИ Главная	15 A
22	DBW	15 A
23	TCU/SBW (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	10 A
24	Премиум AMP	30 A
25	MG сцепление	7,5 А
26	Сдвижное пассажирское сиденье с электроприводом	20 A
27	Малый (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	15 A
28	BMS	7,5 А
29	Резервное копирование	10 A

Назначение предохранителей в подкапотном блоке предохранителей Тип B (2015, 2016)

№	Цепь защищена	Amps
1	Ближний свет левой фары	7,5 А
2	Ближний свет правой фары	7,5 А
3	Дальний свет правой фары	7,5 А
4	Дальний свет левой фары	7,5 А

Назначение предохранителей в салонном блоке предохранителей Тип А (2015, 2016)

№	Цепь защищена	Amps
1	A/C	7,5 А
2	DRL	7,5 А
3	СТ Мотор (доступно не на всех моделях)	(7,5 А)
4	-	-
5	Счетчик (модели 2WD)	7,5 А
5	Зеркало с автоматическим затемнением (модели с полным приводом)	7,5 А
6	SRS	(7,5 А)
7	Вариант	7,5 А
8	МИСС СОЛ	(15 А)
9	Топливный насос	20 A
10	ABS/VSA (модели 2WD)	(7,5 А)
10	Смарт (модели с полным приводом)	(7,5 А)
11	Запасной предохранитель	30 A
12	щетка стеклоочистителя	7,5 А
13	ACG	15 A
14	Розетка для аксессуаров (консольный отсек)	20 A
15	Сиденье водителя с электроприводом наклона	20 A
16	Люк	20 A
17	AVS/Обогреватели сидений	20 A
18	-	-
19	Разблокировка двери со стороны пассажира	10 A
20	Отпирание задней двери со стороны водителя	10 A
21	Замок двери со стороны водителя	(10 А)
22	Замок двери пассажира	10 A
23	Отпирание двери со стороны водителя	(10 А)
24	SRS	10 A
25	Подсветка приборной панели	7,5 А
26	Блокировка ключа АКК	7,5 А
27	Парковочные огни	7,5 А
28	Поясничная поддержка	10 A
29	Правый ДХО	7,5 А
30	Шайба	20 A
31	УМНАЯ	10 A
32	Стеклоподъемник со стороны водителя	20 A
33	Стеклоподъемник со стороны пассажира	20 A
34	Задний стеклоподъемник со стороны водителя	20 A
35	Стеклоподъемник со стороны заднего пассажира	20 A
36	Сдвижное сиденье водителя с электроприводом	20 A
37	ПРИНАДЛЕЖНОСТИ	7,5 А
38	-	-
39	Левый ДХО	7,5 А
40	Розетка для аксессуаров (центральный карман)	20 A
41	Замок задней двери со стороны водителя	10 A
42	Замок	20 A
42	Обогрев заднего сиденья (доступно не на всех моделях)	(15 А)
42	Рулевое колесо с подогревом (доступно не на всех моделях)	(10 А)
c	Счетчик (модели с полным приводом)	7,5 А
D	Резервное копирование (модели с полным приводом)	10 A
E	Стоп (модели с полным приводом)	7,5 А
F	Габаритные огни (модели с полным приводом)	15 A
G	Аудио ACC (модели с полным приводом)	7,5 А
G	Обогреватель заднего сиденья (доступен не на всех моделях) (модели 2WD, модели AWD)	(15 А)
A	ABS/VSA (модели с полным приводом)	7,5 А
B	MICU (модели с полным приводом)	7,5 А
C	-	-
D	-	-
E	STRLD (модели с полным приводом)	7,5 А
F	Аудио (модели с полным приводом)	20 A
G	ACM (модели с полным приводом)	7,5 А
G	Рулевое колесо с подогревом (доступно не на всех моделях) (модели 2WD, модели AWD)	(10 А)

Назначение предохранителей в салонном блоке предохранителей Тип B (2015, 2016)

№	Цепь защищена	Amps
1	P-AWS L	(40 А)
2	Электронный натяжитель справа (доступно не на всех моделях)	(20 А)
3	Электронный натяжитель слева (доступно не на всех моделях)	(20 А)
4	Радар ACC (доступен не на всех моделях)	(10 А)
5	Остановка на холостом ходу (модели с полным приводом)	(30 А)
6	P-AWS R	(40 А)
7	FR DE-ICE (доступно не на всех моделях)	(15 А)
8	Остановка на холостом ходу (модели с полным приводом)	(30 А)

2017

Назначение предохранителей в подкапотном блоке предохранителей Тип А (2017)

№	Цепь защищена	Amps
1	EPS	70 A
1	Дополнительный блок предохранителей	60 A
1	АБС/VSA Мотор	40 A
1	АБСА/СА ФСР	20 A
1	Главный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	30 A
1	Главный предохранитель	125 А
2	ИГ Главная	30 A
2	Ф/Б Главная	60 A
2	Ф/Б Основной 2	60 A
2	Основная фара	30 A
2	ИГ Основной 2	30 A
2	Стартовая версия 1	40 A
2	Инжектор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом	20 A
2	Вспомогательный вентилятор (4-цилиндровые модели)	20 A
2	Задний антиобледенитель	40 A
2	Главный вентилятор (4-цилиндровые модели)	30 A
2	Вспомогательный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом	30 A
2	щетка стеклоочистителя	30 A
2	Двигатель нагревателя	40 A
3	Омыватель фар (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом	(30 А)
3	Левый электрический стояночный тормоз	30 A
3	Правый электрический стояночный тормоз	30 A
3	SH-AWD (6-цилиндровые модели с полным приводом)	20 A
4	-	-
5	-	-
6	-
7	-	-
8	STRLD (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	7,5 А
9	Внутреннее освещение (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	5 A
10	Фара ближнего/высокого света	20 A
11	Уровень масла	7,5 А
12	Передние противотуманные фары (доступно не на всех моделях)	(7,5 А)
13	Сиденье пассажира с электроприводом наклона	20 A
14	Опасность	15 A
15	IGP2	15 A
16	Катушка ИГ	15 A
17	Стоп (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	10 A
18	Horn	10 A
19	Аудио (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	20 A
19	Внутреннее освещение (6-цилиндровые модели с полным приводом)	5 A
20	ACM (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	20 A
20	Инжектор (4-цилиндровые модели)	20 A
21	ФИ Главная	15 A
22	DBW	15 A
23	TCU/SBW (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	10 A
24	Премиум AMP	30 A
25	MG сцепление	7,5 А
26	Сдвижное пассажирское сиденье с электроприводом	20 A
27	Малый (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	15 А* 1 (15 А)* 2
28	BMS	7,5 А
29	Резервное копирование	10 A

Назначение предохранителей в подкапотном блоке предохранителей Тип B (2017)

№	Цепь защищена	Amps
1	Ближний свет левой фары	7,5 А
2	Ближний свет правой фары	7,5 А
3	Дальний свет правой фары	7,5 А
4	Дальний свет левой фары	7,5 А

Назначение предохранителей в салонном блоке предохранителей Тип А (2017 г.)

№	Цепь защищена	Amps
1	A/C	7,5 А
2	DRL	7,5 А
3	СТ Мотор	(7,5 А)
4	-	-
5	Счетчик (модели 2WD)	7,5 А
5	Зеркало с автоматическим затемнением (модели с полным приводом)	7,5 А
6	SRS	(7,5 А)
7	Вариант	7,5 А
8	МИСС СОЛ (4-цилиндровые модели)	(15 А)
9	Топливный насос	20 A
10	ABS/VSA (модели 2WD)	(7,5 А)
10	Смарт (модели с полным приводом)	(7,5 А)
11	Запасной предохранитель	30 A
12	щетка стеклоочистителя	7,5 А
13	ACG	15 A
14	Розетка для аксессуаров (консольный отсек)	20 A
15	Сиденье водителя с электроприводом наклона	20 A
16	Лунная крыша	20 A
17	AVS/Обогреватели сидений	20 A
18	-	-
19	Разблокировка двери со стороны пассажира	10 A
20	Отпирание задней двери со стороны водителя	10 A
21	Замок двери со стороны водителя	(10 А)
22	Замок двери пассажира	10 A
23	Отпирание двери со стороны водителя	(10 А)
24	SRS	10 A
25	Подсветка приборной панели	7,5 А
26	Блокировка ключа АКК	7,5 А
27	Парковочные огни	7,5 А
28	Поясничная поддержка	10 A
29	Правый ДХО	7,5 А
30	Шайба	20 A
31	УМНАЯ	10 A
32	Стеклоподъемник со стороны водителя	20 A
33	Стеклоподъемник со стороны пассажира	20 A
34	Задний стеклоподъемник со стороны водителя	20 A
35	Стеклоподъемник со стороны заднего пассажира	20 A
36	Сдвижное сиденье водителя с электроприводом	20 A
37	ПРИНАДЛЕЖНОСТИ	7,5 А
38	-	-
39	Левый ДХО	7,5 А
40	Розетка для аксессуаров (центральный карман)	20 A
41	Замок задней двери со стороны водителя	10 A
42	Замок	20 A
c	Счетчик (модели с полным приводом)	7,5 А
D	Резервное копирование (модели с полным приводом)	10 A
E	Стоп (модели с полным приводом)	7,5 А
F	Габаритные огни (модели с полным приводом)	15 A
G	Аудио ACC (модели с полным приводом)	7,5 А
G	Обогреватель заднего сиденья (доступен не на всех моделях) (модели 2WD, модели AWD)	(15 А)
A	ABS/VSA (модели с полным приводом)	7,5 А
B	MICU (модели с полным приводом)	7,5 А
C	-	-
D	-
E	STRLD (модели с полным приводом)	7,5 А
F	Аудио (модели с полным приводом)	20 A
G	ACM (модели с полным приводом)	7,5 А
G	Рулевое колесо с подогревом (доступно не на всех моделях) (модели 2WD, модели AWD)	(10 А)

Назначение предохранителей в салонном блоке предохранителей Тип B (2017 г.)

№	Цепь защищена	Amps
1	P-AWS L	(40 А)
2	Электронный натяжитель справа (доступно не на всех моделях)	(20 А)
3	Электронный натяжитель слева (доступно не на всех моделях)	(20 А)
4	Радар ACC (доступен не на всех моделях)	(10 А)
5	Остановка на холостом ходу (модели с полным приводом)	(30 А)
6	P-AWS R	(40 А)
7	FR DE-ICE (доступно не на всех моделях)	(15 А)
8	Остановка на холостом ходу (модели с полным приводом)	(30 А)

2018, 2019, 2020

Назначение предохранителей в подкапотном блоке предохранителей Тип А (2018, 2019, 2020)

№	Цепь защищена	Amps
1	EPS	70 A
1	Дополнительный блок предохранителей	60 A
1	АБС/VSA Мотор	40 A
1	АБС/ВСА ФСР	20 A
1	Главный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	30 A
1	Главный предохранитель	125 А
2	ИГ Главная	30 A
2	Ф/Б Главная	60 A
2	Ф/Б Основной 2	60 A
2	Основная фара	30 A
2	ИГ Основной 2	30 A
2	Стартовая версия 1	40 A
2	Инжектор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	20 A
2	Вспомогательный вентилятор (4-цилиндровые модели)	20 A
2	Задний антиобледенитель	40 A
2	Главный вентилятор (4-цилиндровые модели)	30 A
2	Вспомогательный вентилятор (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	30 A
2	щетка стеклоочистителя	30 A
2	Двигатель нагревателя	40 A
3	Омыватель фар (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	(30 А)
3	Левый электрический стояночный тормоз	30 A
3	Правый электрический стояночный тормоз	30 A
3	Поддержка бедра водителя (доступно не на всех моделях)	(30 А)
4	-	-
5	-	-
6	-
7	-	-
8	STRLD (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	7,5 А
9	Освещение салона (4-цилиндровые модели), 6-цилиндровые модели с 2WD)	5 A
10	Фара ближнего/высокого света	20 A
11	Уровень масла	7,5 А
12	Передние противотуманные фары (есть не на всех моделях)	(7,5 А)
13	Сиденье пассажира с электроприводом наклона	20 A
14	Опасность	15 A
15	IGP2	15 A
16	Катушка ИГ	15 A
17	Стоп (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	10 A
17	SH-AWD (6-цилиндровые модели с полным приводом)	20 A
18	Horn	10 A
19	Аудио (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	20 A
19	Внутреннее освещение (6-цилиндровые модели с полным приводом)	5 A
20	ACM (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	20 A
20	Инжектор (4-цилиндровые модели)	20 A
21	ФИ Главная	15 A
22	DBW	15 A
23	TCU/SBW (6-цилиндровые модели с 2WD, 6-цилиндровые модели с полным приводом)	10 A
24	Премиум AMP	30 A
25	MG сцепление	7,5 А
26	Сдвижное пассажирское сиденье с электроприводом	20 A
27	Стояночные огни (4-цилиндровые модели, 6-цилиндровые модели с 2WD)	15 A
28	BMS	7,5 А
29	Резервное копирование	10 A

Назначение предохранителей в подкапотном блоке предохранителей Тип B (2018, 2019, 2020)

№	Цепь защищена	Amps
1	Ближний свет левой фары	7,5 А
2	Ближний свет правой фары	7,5 А
3	Дальний свет правой фары	7,5 А
4	Дальний свет левой фары	7,5 А

Назначение предохранителей в салонном блоке предохранителей Тип А (2018, 2019, 2020)

№	Цепь защищена	Amps
1	A/C	7,5 А
2	DRL	7,5 А
3	СТ Мотор	(7,5 А)
4	-	-
5	Счетчик (модели 2WD)	7,5 А
5	Зеркало с автоматическим затемнением (модели с полным приводом)	7,5 А
6	SRS	(7,5 А)
7	Вариант	7,5 А
8	МИСС СОЛ (4-цилиндровые модели)	(15 А)
9	Топливный насос	20 A
10	ABS/VSA (модели 2WD)	(7,5 А)
10	Смарт (модели с полным приводом)	(7,5 А)
11	Запасной предохранитель	30 A
12	щетка стеклоочистителя	7,5 А
13	ACG	15 A
14	Розетка для аксессуаров (консольный отсек)	20 A
15	Сиденье водителя с электроприводом наклона	20 A
16	Лунная крыша	20 A
17	AVS/Обогреватели сидений	20 A
18	-	-
19	Разблокировка двери со стороны пассажира	10 A
20	Отпирание задней двери со стороны водителя	10 A
21	Замок двери со стороны водителя	(10 А)
22	Замок двери пассажира	10 A
23	Отпирание двери со стороны водителя	(10 А)
24	SRS	10 A
25	Подсветка приборной панели	7,5 А
26	Блокировка ключа АКК	7,5 А
27	Парковочные огни	7,5 А
28	Поясничная поддержка	10 A
29	Правый ДХО	7,5 А
30	Шайба	20 A
31	УМНАЯ	10 A
32	Стеклоподъемник со стороны водителя	20 A
33	Стеклоподъемник со стороны пассажира	20 A
34	Задний стеклоподъемник со стороны водителя	20 A
35	Стеклоподъемник со стороны заднего пассажира	20 A
36	Сдвижное сиденье водителя с электроприводом	20 A
37	ПРИНАДЛЕЖНОСТИ	7,5 А
38	-	-
39	Левый ДХО	7,5 А
40	Розетка для аксессуаров (центральный карман)	20 A
41	Замок задней двери со стороны водителя	10 A
42	Замок	20 A
c	Счетчик (модели с полным приводом)	7,5 А
D	Резервное копирование (модели с полным приводом)	10 A
E	Стоп (модели с полным приводом)	7,5 А
F	Габаритные огни (модели с полным приводом)	15 A
G	Аудио ACC (модели с полным приводом)	7,5 А
G	Обогреватель заднего сиденья (доступен не на всех моделях) (модели 2WD, модели AWD)	(15 А)
A	ABS/VSA (модели с полным приводом)	7,5 А
B	MICU (модели с полным приводом)	7,5 А
C	-	-
D	-
E	STRLD (модели с полным приводом)	7,5 А
F	Аудио (модели с полным приводом)	20 A
G	ACM (модели с полным приводом)	7,5 А
G	Рулевое колесо с подогревом (доступно не на всех моделях) (модели 2WD, модели AWD)	(10 А)

Назначение предохранителей в салонном блоке предохранителей Тип B (2018, 2019, 2020)

№	Цепь защищена	Amps
1	P-AWS L	(40 А)
2	-	-
3	-	-
4	АСС Радар	(10 А)
5	Остановка на холостом ходу (модели с полным приводом)	(30 А)
6	P-AWS R	(40 А)
7	FR DE-ICE (доступно не на всех моделях)	(15 А)
8	Остановка на холостом ходу (модели с полным приводом)	(30 А)
