Предохранители и реле Acura TLX (2021-2022)

Схемы относятся к указанным годам и вариантам Acura TLX (2021-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.

Расположение предохранителей Acura TLX 2021-2022 гг.

Оглавление

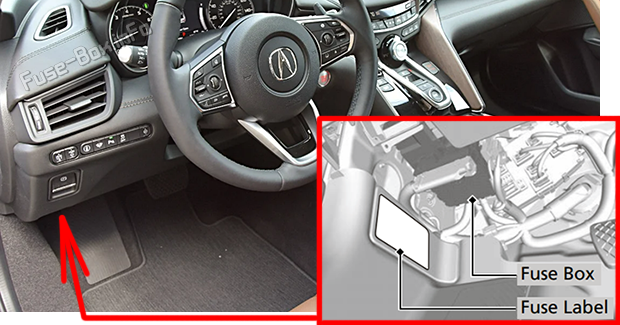

Блок предохранителей в салоне

Расположен под приборной панелью. Блок предохранителей в салоне

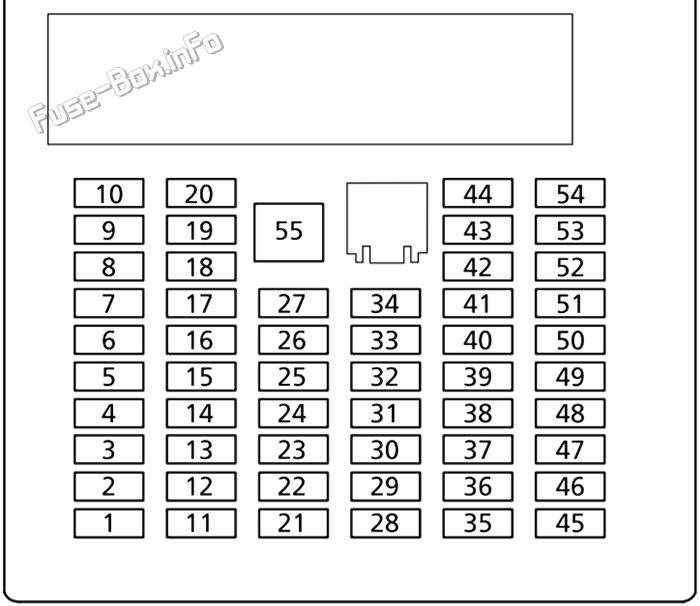

Схема блока предохранителей

Назначение предохранителей в салонном блоке предохранителей (2021)

№	Цепь защищена	Amps
1	-	-
2	L БОКОВАЯ ДВЕРЬ РАЗБЛОКИРОВКА	10 A
3	РАЗБЛОКИРОВКА БОКОВОЙ ДВЕРИ R	10 A
4	ACC	10 A
5	-	-
6	SRS	10 A
7	-	-
8	R H/L Hl	10 A
9	УМНАЯ	10 A
10	МОДУЛЬ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ	10 A
11	L ЗАМОК БОКОВОЙ ДВЕРИ	10 A
12	ДВЕРНОЙ ЗАМОК	(10 А)
13	ЗАМОК БОКОВОЙ ДВЕРИ R	10 A
14	A/C	10 A
15	DRL	10 A
16	РАЗЪЕМ АКК CTR	20 A
17	ОПАСНОСТЬ	10 A
18	л в/л HI	10 A
19	HORN	15 A
20	IMG	10 A
21	ДР ДВЕРИ РАЗБЛОКИРОВАТЬ	00 А)
22	-	-
23	-	-
24	-	-
25	-	-
26	-	-
27	-	-
28	-	-
29	БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ	20 A
30	-	-
31	-	-
32	РАДИО	15 A
33	-	-
34	-	-
35	ACG	10 A
36	МЕТР	10 A
37	ВАРИАНТ	10 A
38	ЛУННАЯ КРЫША	20 A
39	-	-
40	-	-
41	-	-
42	РУЛЕВОЕ КОЛЕСО С ПОДОГРЕВОМ	(10 А)
43	-	-
44	-	-
45	TCU	10 A
46	SRS	10 A
47	-	-
48	SBW	10 A
49	ЗАМОК	20 A
50	ПЕРЕДНИЙ РАЗЪЕМ АККУМУЛЯТОРА	20 A
51	ЗАДНЯЯ П/З	20 A
52	РР Л П/В	20 A
53	КАК П/В	20 A
54	ВОДИТЕЛЬ П/В	20 A
55	-	-

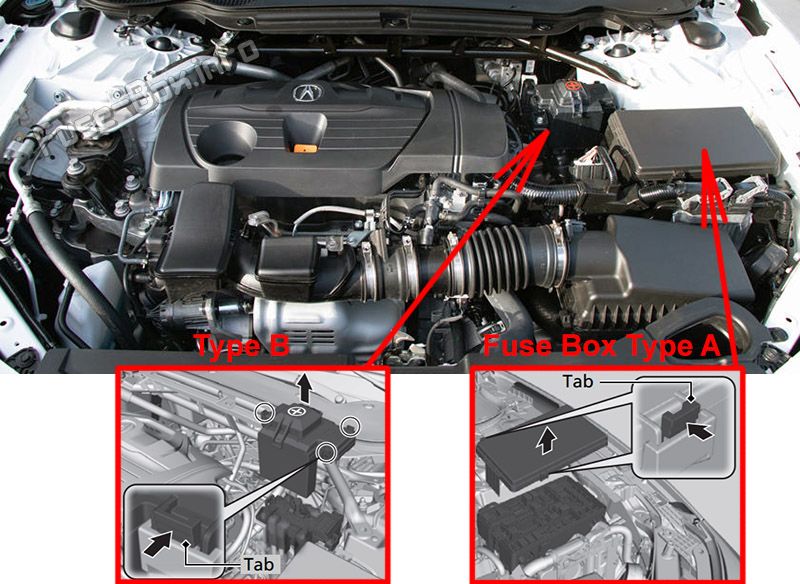

Блоки предохранителей в моторном отсеке

Нажмите на вкладки, чтобы открыть коробку. Блоки предохранителей в моторном отсеке

Наберите "А

№	Цепь защищена	Amps
1	БЛОК ПРЕДОХРАНИТЕЛЕЙ ГЛАВНЫЙ	60 A
1	ПРЕМИУМ УСИЛИТЕЛЬ	(40 А)
1	БАЗОВЫЙ УСИЛИТЕЛЬ	(30 А)
1	МОДУЛЬ ПТ 1	30 A
1	ST МАГНИТ SW	30 A
1	МОТОР СТЕКЛООЧИСТИТЕЛЯ	30 A
1	-	-
2	-	(70 А)
2	БЛОК ПРЕДОХРАНИТЕЛЕЙ ВАРИАНТ 1	30 A
2	-	(40 А)
2	ДР СИДЕНЬЕ	60 A
2	ИГ ГЛАВНЫЙ	30 A
2	МОДУЛЬ ПТ 2	30 A
3	-	(40 А)
3	-	(30 А)
3	АБС/VSA МОТОР	40 A
3	-	(40 А)
3	-	(40 А)
3	ДВИГАТЕЛЬ ВЕНТИЛЯТОРА	40 A
4	МОДУЛЬ ПТ 3	60 A
4	ВСТ 1	(30 А)
4	ВСТ 2	(30 А)
4	ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР	30 A
5	П В/Н НЧ	10 A
6	ИС КАТУШКА	15 A
7	DBW	15 A
8	ДР П/СИДЕНЬЕ 2	30 A
9	ИНЖЕКТОР	20 A
10	ТЦУ 3	10 A
11	л в/л л	10 A
12	ТЦУ 2	10 A
13	TCU	15 A
14	ГЛАВНАЯ РЛИ	15 A
15	ВБС/ВБУ	10 A
16	ТОРМОЗ ЛТ	5 A
17	РЕЗЕРВНОЕ КОПИРОВАНИЕ	10 A
18	ШАЙБА	15 A
19	-	-
20	-	-
21	ЗАДН.Ч/СИДЕНЬЕ	(20 А)
22	-	-
23	-	-
24	-	-
25	-	-
26	-	-
27	-	-
28	-	-
29	-	-
30	-	-
31	ТОПЛИВНЫЙ НАСОС	15 A
32	НАЧАЛЬНАЯ РЕЗКА	10 A
33	ВСА/АБС	10 A
34	ДР П/СИДЕНЬЕ 1	30 A
35	ДР П/СИДЕНЬЕ 3	30 A
36	FR DEICEER	(15 А)
37	STRLD	7,5 А
38	-	-
39	МИСС СОЛ 2	10 A
40	IGPS (ЛАФ)	10 A
41	IGPS SUB	10 A
42	VBACT	10 A
46	АСС (ВСТ)	10 A
47	МЕТР (ВСТ)	10 A
48	РЕЗЕРВНОЕ КОПИРОВАНИЕ (VST)	10 A
49	ИДАС (VST)	10 A
50	БКМ (ВСТ)	10 A
51	-	-
52	-	-
53	-	-
54	-	-
55	-	-
56	-	-
57	-	-

Тип Б

№	Цепь защищена	Amps
1	ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ	150 А
2	Р/Б АКГ	125 А
3	EPS	80 A
4	VSA	40 A
5	ESB	40 A
6	-	(30 А)
7	FAN1	30 A

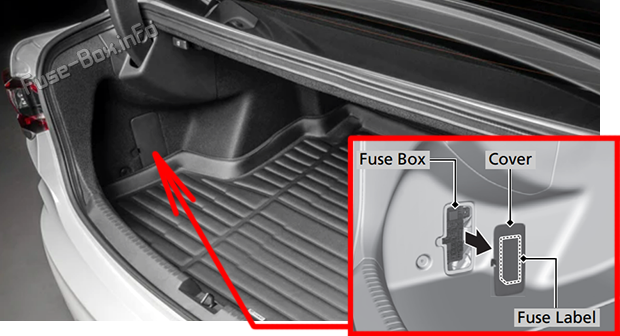

Задний блок предохранителей

Расположен с левой стороны грузового отсека. Снимите крышку, нажав на язычок. Задний блок предохранителей

№	Цепь защищена	Amps
1	ПАССАЖИРСКОЕ СИДЕНЬЕ 2	30 A
2	BMS	10 A
3	-	(15 А)
4	4WD	00 А)
5	ПАССАЖИРСКОЕ СИДЕНЬЕ 1	30 A
6	ПАССАЖИРСКОЕ СИДЕНЬЕ 3	30 A
7	АКТИВНАЯ ДЕМПФЕРНАЯ СИСТЕМА	(15 А)
8	-	-
9	-	-
10	-	-
11	-	-
12	ТОПЛИВНЫЙ НАСОС	30 A
13	-	-
14	ЗАДНИЙ ОБОГРЕВАТЕЛЯ	40 A
15	4WD	(30 А)
16	-	-
17	ИГ ГЛАВНЫЙ 2	30 A
18	-	-
19	-	-

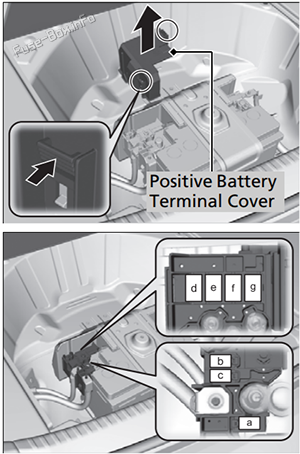

Блок предохранителей в багажнике

Находится под багажником рядом с клеммой «+» на аккумуляторе. Блок предохранителей в багажнике

№	Цепь защищена	Amps
a	Батарея	450 А
b	-	150 А
c	Коробка быстрого старта	200 А
d	-	80 A
e	Задний бокс 1	70 A
f	Блок предохранителей 2	60 A
g	Задний ящик 2	70 A
