Предохранители и реле Acura TSX (CL9, 2004-2008)
Схемы относятся к указанным годам и вариантам Acura TSX (CL9, 2004-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura TSX 2004-2008 гг.
Предохранитель прикуривателя / розетки в Acura TSX предохранитель №9 в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

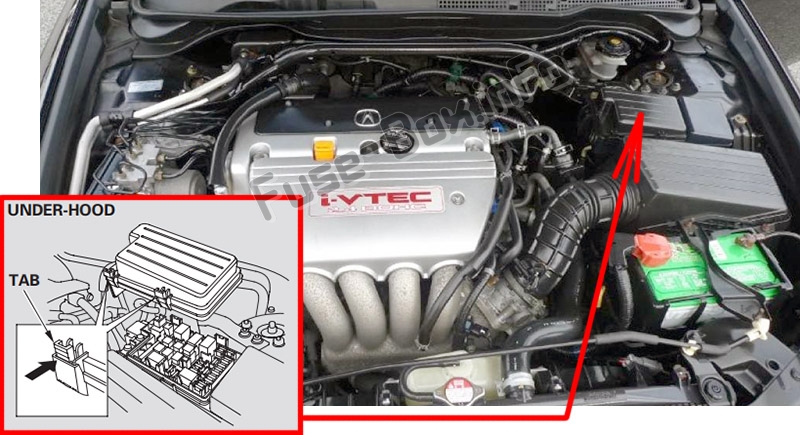

Блок предохранителей под капотом расположен в задней части моторного отсека со стороны водителя.

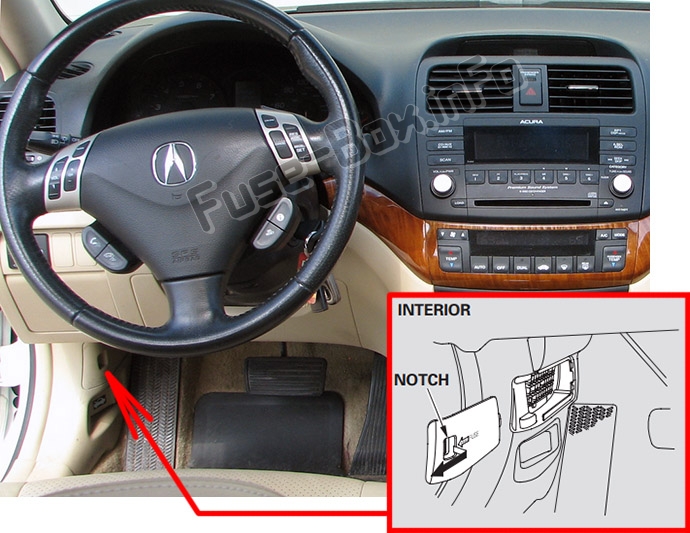

Блок предохранителей в салоне находится внизу слева от водителя.
Чтобы снять крышку, вставьте палец в паз на крышке, потяните ее на себя и снимите с петель.
Схемы блока предохранителей
Схемы блока предохранителей
2004

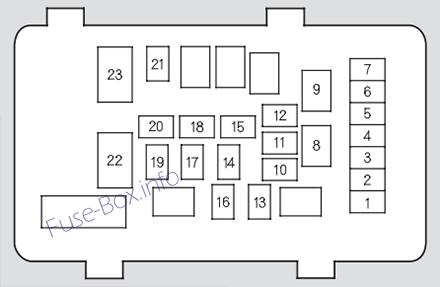

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Левая фара ближнего света |
| 2 | (30А) | (Задняя катушка обогревателя) |
| 3 | 10 A | Левая фара привет |
| 4 | 15 A | Малый свет |
| 5 | 10 A | Правая фара привет |
| 6 | 15 A | Правая фара ближнего света |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI |
| 9 | 20 A | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 20 A | Охлаждающий вентилятор |
| 12 | — | Не используется |
| 13 | 20 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервное копирование, АКК |
| 16 | 15 A | Опасность |
| 17 | 30 A | ВСА Мотор |
| 18 | 40 A | VSA |
| 19 | 40 A | OP 1 |
| 20 | 40 A | OP 2 |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 100 А | Батарея |
| 22 | — | Не используется |
| 23 | 50 A | + B IG1 Основной |
| 23 | 50 A | Электрические стеклоподъемники |

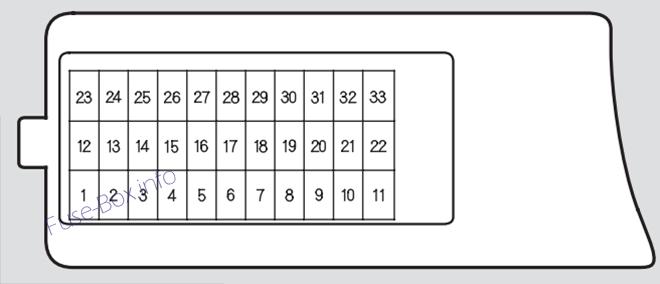

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | (15 А) | DBW |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 А) | Дневной свет (на моделях для Канады) |
| 4 | 10 A | LAF |
| 5 | 20 A | Аудио усилитель |
| 6 | 10 A | Внутренний свет |
| 7 | 10 A | Фонари заднего хода |
| 8 | 20 A | Замок |
| 9 | 15 A | Передние розетки для аксессуаров |
| 10 | 7,5 А | IG OPDS |
| 11 | 30 A | стеклоочиститель |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | (20 А) | Сдвижное сиденье водителя с электроприводом |
| 15 | (20 А) | Сиденье с подогревом |
| 16 | (20 А) | Сиденье водителя с электроприводом наклона |
| 17 | — | Не используется |
| 18 | 15 A | ИГАКГ |
| 19 | 15 A | ИГ топливный насос |
| 20 | 7,5 А | IG Шайба |
| 21 | 7,5 А | IG-метр |
| 22 | 10 A | ИГ СРС |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 20 A | Правый передний электростеклоподъемник |
| 27 | 20 A | Стеклоподъемник водителя |
| 28 | (20 А) | Люк |
| 29 | — | Не используется |
| 30 | 7,5 А | ИГ ВАК |
| 31 | — | Не используется |
| 32 | 7,5 А | ACC |
| 33 | 7,5 А | ВАК ОП |
2005
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Левая фара ближнего света |
| 2 | (30А) | (Задняя катушка обогревателя) |
| 3 | 10 A | Левая фара привет |
| 4 | 15 A | Малый свет |
| 5 | 10 A | Правая фара привет |
| 6 | 15 A | Правая фара ближнего света |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI |
| 9 | 20 A | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 20 A | Охлаждающий вентилятор |
| 12 | — | Не используется |
| 13 | 20 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервное копирование, АКК |
| 16 | 15 A | Опасность |
| 17 | 30 A | ВСА Мотор |
| 18 | 40 A | VSA |
| 19 | 40 A | OP 1 |
| 20 | 40 A | OP 2 |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 100 А | Батарея |
| 22 | — | Не используется |
| 23 | 50 A | + B IG1 Основной |
| 23 | 50 A | Электрические стеклоподъемники |
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | (15 А) | DBW |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 А) | Дневной свет (на моделях для Канады) |
| 4 | 10 A | LAF |
| 5 | 20 A | Аудио усилитель |
| 6 | 10 A | Внутренний свет |
| 7 | 10 A | Фонари заднего хода |
| 8 | 20 A | Замок |
| 9 | 15 A | Передние розетки для аксессуаров |
| 10 | 7,5 А | OPDS |
| 11 | 30 A | щетка стеклоочистителя |
| 12 | — | Не используется |
| 13 | 20 A | КАК P/SEAT (REC) |
| 14 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 15 | (20 А) | Сиденье с подогревом |
| 16 | 20 A | Сиденье водителя с электроприводом наклона |
| 17 | 20 A | КАК П/СИДЕНЬЕ (СЛАЙД) |
| 18 | 15 A | ACG |
| 19 | 15 A | Топливный насос |
| 20 | 7,5 А | Шайба |
| 21 | 7,5 А | метр |
| 22 | 10 A | SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 20 A | Правый передний электростеклоподъемник |
| 27 | 20 A | Стеклоподъемник водителя |
| 28 | 20 A | Люк |
| 29 | — | Не используется |
| 30 | 7,5 А | A/C |
| 31 | — | Не используется |
| 32 | 7,5 А | ACC |
| 33 | (7,5 А) | ВАРИАНТ |
2006
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Левая фара ближнего света |
| 2 | (30 А) | (Задняя катушка обогревателя) |
| 3 | 10 A | Левая фара привет |
| 4 | 15 A | Малый свет |
| 5 | 10 A | Правая фара привет |
| 6 | 15 A | Правая фара ближнего света |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI (ECM/PCM) |
| 9 | 20 A | Вентилятор конденсатора |
| 10 | (20 А) | (Противотуманная фара) |
| 11 | 20 A | Охлаждающий вентилятор |
| 12 | — | Не используется |
| 13 | 20 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервное копирование, АКК |
| 16 | 15 A | Опасность |
| 17 | 30 A | ВСА Мотор |
| 18 | 40 A | VSA |
| 19 | 40 A | OP 1 |
| 20 | 40 A | OP 2 |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 100 А | Батарея |
| 22 | — | Не используется |
| 23 | 50 A | + B IG1 Основной |
| 23 | 50 A | Электрические стеклоподъемники |
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | (15 А) | DBW |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 А) | Дневные ходовые огни (на моделях для Канады) |
| 4 | 10 A | LAF |
| 5 | 20 A | Аудио усилитель |
| 6 | 10 A | Внутренний свет |
| 7 | 10 A | Фонари заднего хода |
| 8 | 20 A | Замок |
| 9 | 15 A | Передние розетки для аксессуаров |
| 10 | 7,5 А | OPDS |
| 11 | 30 A | щетка стеклоочистителя |
| 12 | — | Не используется |
| 13 | 20 A | Сиденье пассажира с электроприводом наклона |
| 14 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 15 | (20 А) | Сиденье с подогревом |
| 16 | 20 A | Сиденье водителя с электроприводом наклона |
| 17 | (20 А) | Сдвижное пассажирское сиденье с электроприводом |
| 18 | 15 A | ACG |
| 19 | 15 A | Топливный насос |
| 20 | 10 A | Шайба |
| 21 | 7,5 А | метр |
| 22 | 10 A | SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 20 A | Электростеклоподъемник пассажира |
| 27 | 20 A | Стеклоподъемник водителя |
| 28 | 20 A | Люк |
| 29 | — | Не используется |
| 30 | 7,5 А | A/C |
| 31 | — | Не используется |
| 32 | 7,5 А | ACC |
| 33 | — | Не используется |
2007, 2008
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Левая фара ближнего света |
| 2 | (30 А) | (Задняя катушка обогревателя) |
| 3 | 10 A | Левая фара привет |
| 4 | 15 A | Малый свет |
| 5 | 10 A | Правая фара привет |
| 6 | 15 A | Правая фара ближнего света |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI (ECM/PCM) |
| 9 | 20 A | Вентилятор конденсатора |
| 10 | (20 А) | (Противотуманная фара) |
| 11 | 20 A | Охлаждающий вентилятор |
| 12 | — | Не используется |
| 13 | 20 A | Рог, стоп |
| 14 | 40 A | Задний антиобледенитель |
| 15 | 40 A | Резервное копирование, АКК |
| 16 | 15 A | Опасность |
| 17 | 30 A | ВСА Мотор |
| 18 | 40 A | VSA |
| 19 | 40 A | OP 1 |
| 20 | 40 A | OP 2 |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 100 А | Батарея |
| 22 | — | Не используется |
| 23 | 50 A | + B IG1 Основной |
| 23 | 50 A | Электрические стеклоподъемники |
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | DBW |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 А) | Дневные ходовые огни (на моделях для Канады) |
| 4 | 10 A | LAF |
| 5 | 20 A | Аудио усилитель |
| 6 | 10 A | Внутренний свет |
| 7 | 10 A | Фонари заднего хода |
| 8 | 20 A | Замок |
| 9 | 15 A | Передние розетки для аксессуаров |
| 10 | 7,5 А | OPDS |
| 11 | 30 A | щетка стеклоочистителя |
| 12 | 7,5 А | TPMS |
| 13 | 20 A | Сиденье пассажира с электроприводом наклона |
| 14 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 15 | 20 A | Сиденье с подогревом |
| 16 | 20 A | Сиденье водителя с электроприводом наклона |
| 17 | 20 A | Сдвижное пассажирское сиденье с электроприводом |
| 18 | 15 A | ACG |
| 19 | 15 A | Топливный насос |
| 20 | 10 A | Шайба |
| 21 | 7,5 А | метр |
| 22 | 10 A | SRS |
| 23 | 7,5 А | IGP (ЭБУ PGM-FI) (ECM/PCM) |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 20 A | Электростеклоподъемник пассажира |
| 27 | 20 A | Стеклоподъемник водителя |
| 28 | 20 A | Люк |
| 29 | — | Не используется |
| 30 | 7,5 А | A/C |
| 31 | — | Не используется |
| 32 | 7,5 А | ACC |
| 33 | — | Не используется |
