Предохранители и реле Acura TSX (CU2, 2009-2014)
Схемы относятся к указанным годам и вариантам Acura TSX (CU2, 2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura TSX 2009-2014
Предохранители прикуривателя / розетки в Acura TSX являются предохранитель №23 в блоке предохранителей в салоне со стороны водителя (разъем питания переднего дополнительного оборудования) и предохранитель №12 в блоке предохранителей в салоне со стороны пассажира (разъем питания дополнительного оборудования на консоли).
Оглавление
Блок предохранителей под капотом
Блок предохранителей под капотом

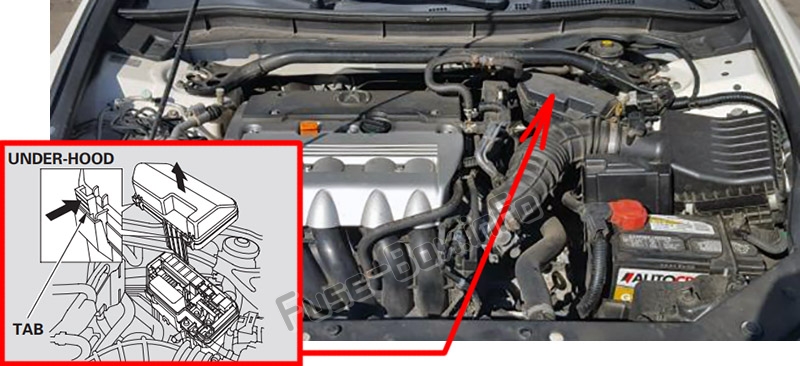

Расположение блока предохранителей
Подкапотный блок предохранителей находится со стороны водителя.
Схема блока предохранителей (2009-2010 гг.)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1-1 | 100 А | Аккумулятор (4-цилиндровые модели) |
| 1-1 | 120 А | Аккумулятор (6-цилиндровые модели) |
| 1-2 | 40 A | Блок предохранителей со стороны пассажира |
| 2-1 | 70 A | EPS |
| 2-2 | (40 А) | Блок предохранителей со стороны пассажира |
| 2-3 | 30 A | АБС/ВСА ФСР |
| 2-4 | — | Не используется |
| 2-5 | 30 A | АБС/VSA Мотор |
| 2-6 | — | Не используется |
| 3-1 | 30 A | Мотор стеклоочистителя (4-цилиндровые модели) |
| 3-1 | 30 A | Вспомогательный двигатель вентилятора (6-цилиндровые модели) |
| 3-2 | — | Не используется (4-цилиндровые модели) |
| 3-2 | 30 A | Мотор стеклоочистителя (6-цилиндровые модели) |
| 3-3 | 30 A | Двигатель главного вентилятора |
| 3-4 | 30 A | Боковое освещение водителя Основное |
| 3-5 | (60 А) | Блок предохранителей со стороны водителя |
| 3-6 | 30 A | Боковой свет со стороны пассажира Основной |
| 3-7 | (40 А) | Блок предохранителей со стороны водителя |
| 3-8 | 50 A | ИГ Главная |
| 4 | 40 A | Задний антиобледенитель |
| 5 | 20 A | Вспомогательный двигатель вентилятора (4-цилиндровые модели) |
| 5 | — | Не используется (6-цилиндровые модели) |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 40 A | Двигатель нагревателя |
| 9 | 15 A | Опасность |
| 10 | 10 A | Horn |
| 11 | — | Не используется |
| 12 | 15 A | Stop |
| 13 | 15 A | Катушка ИГ |
| 14 | 15 A | FI Sub |
| 15 | 10 A | Резервное копирование |
| 16 | 7,5 А | Внутреннее освещение |
| 17 | 15 A | ФИ Главная |
| 18 | 15 A | DBW |
| 19 | — | Не используется (4-цилиндровые модели) |
| 19 | 7,5 А | Резервный ЭБУ FI (6-цилиндровые модели) |
| 20 | 7,5 А | MG сцепление |
| 21 | 7,5 А | Уровень моторного масла (4-цилиндровые модели) |
| 21 | 7,5 А | Вентилятор RLY (6-цилиндровые модели) |

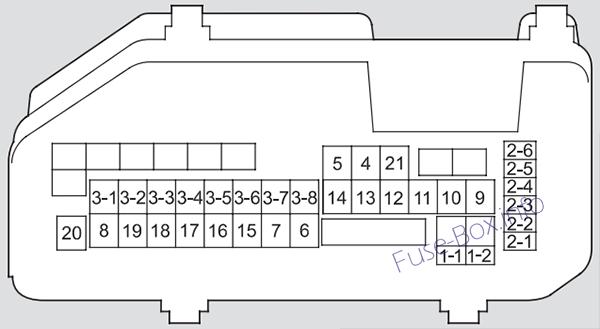

Схема блока предохранителей (2011-2014 гг.)
| № | Цепь защищена | Amps |
|---|---|---|
| 1 | Аккумулятор (4-цилиндровые модели) | 100 А |
| 1 | Аккумулятор (6-цилиндровые модели) | 120 А |
| 1 | Блок предохранителей со стороны пассажира | 40A |
| 2 | EPS | 70 A |
| 2 | Блок предохранителей со стороны пассажира | (40 А) |
| 2 | АБС/ВСА ФСР | 30 A |
| 2 | - | - |
| 2 | АБС/VSA Мотор | 30 A |
| 2 | - | - |
| 3 | IG | 50 A |
| 3 | Блок предохранителей со стороны водителя | (40 А) |
| 3 | Боковой свет со стороны пассажира Основной | 30 A |
| 3 | Блок предохранителей со стороны водителя | (60 А) |
| 3 | Боковой фонарь со стороны водителя Основной | 30 A |
| 3 | Двигатель главного вентилятора | 30 A |
| 3 | - (4-цилиндровые модели) | - |
| 3 | Мотор стеклоочистителя (6-цилиндровые модели) | 30 A |
| 3 | Мотор стеклоочистителя (4-цилиндровые модели) | 30 A |
| 3 | Вспомогательный двигатель вентилятора (6-цилиндровые модели) | 30 A |
| 4 | Задний обогреватель | 40 A |
| 5 | Вспомогательный двигатель вентилятора (4-цилиндровые модели) | 20 A |
| 5 | - (6-цилиндровые модели) | - |
| 6 | - | - |
| 7 | - | - |
| 8 | Двигатель нагревателя | 40 A |
| 9 | Опасность | 15 A |
| 10 | Horn | 10 A |
| 11 | - | - |
| 12 | Stop | 15 A |
| 13 | Катушка ИГ | 15 A |
| 14 | FI Sub | 15 A |
| 15 | Резервное копирование | 10A |
| 16 | Внутреннее освещение | 7,5 А |
| 17 | ФИ Главная | 15 A |
| 18 | DBW | 15 A |
| 19 | - (4-цилиндровые модели) | - |
| 19 | Резервный ЭБУ FI (6-цилиндровые модели) | 7,5 А |
| 20 | MG сцепление | 7,5 А |
| 21 | Уровень моторного масла (4-цилиндровые модели) | 7,5 А |
| 21 | Вентилятор RLY (6-цилиндровые модели) | 7,5 А |
Блок предохранителей в салоне со стороны водителя
Блок предохранителей в салоне со стороны водителя

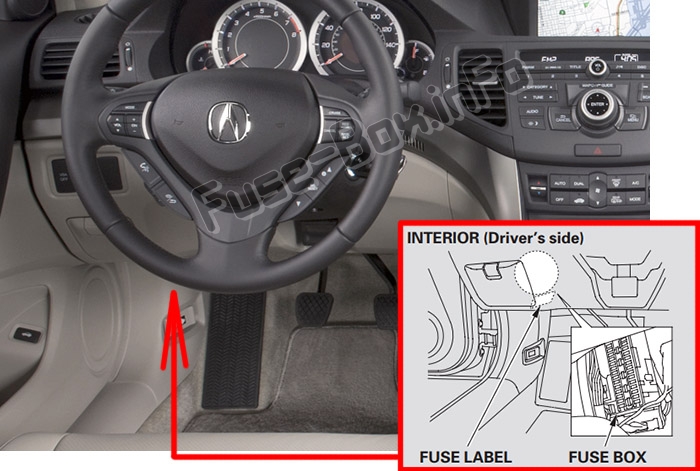

Расположение блока предохранителей
Он расположен под приборной панелью со стороны водителя.

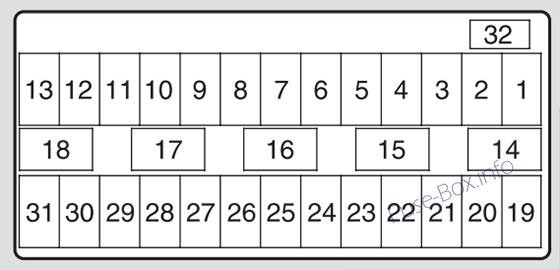

Схема блока предохранителей в салоне (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | (7,5 А) | Память сиденья |
| 3 | 15 A | Шайба |
| 4 | 10 A | щетка стеклоочистителя |
| 5 | 7,5 А | метр |
| 6 | 7,5 А | АБС/ВСА |
| 7 | 15 A | ACG |
| 8 | (7,5 А) | STS (4-цилиндровые модели) |
| 8 | (7,5 А) | Стартер DIAG (6-цилиндровые модели) |
| 9 | 20 A | Топливный насос |
| 10 | (10 А) | VB SOL (при наличии) |
| 11 | 10 A | SRS |
| 12 | 7,5 А | ODS (система обнаружения присутствия) |
| 13 | (7,5 А) | IG1 (4-цилиндровые модели) |
| 13 | (7,5 А) | STS (6-цилиндровые модели) |
| 14 | — | Не используется |
| 15 | 7,5 А | Дневные ходовые огни |
| 16 | 7,5 А | A/C |
| 17 | 7,5 А | Аксессуар, Ключ, Замок |
| 18 | 7,5 А | Аксессуар |
| 19 | (20 А) | Сдвижное сиденье водителя с электроприводом |
| 20 | (20 А) | Люк |
| 21 | (20 А) | Сиденье водителя с электроприводом наклона |
| 22 | 20 A | Задний стеклоподъемник со стороны водителя |
| 23 | 20 A | Передняя розетка для аксессуаров |
| 24 | 20 A | Стеклоподъемник водителя |
| 25 | 15 A | Замок двери со стороны водителя |
| 26 | (10 А) | Левая передняя противотуманная фара (при наличии) |
| 27 | 10 A | Левые боковые малые фары (снаружи) |
| 28 | 10 A | Дальний свет левой фары |
| 29 | 10 A | TPMS |
| 30 | 15 A | Ближний свет левой фары |
| 31 | — | Не используется |
| 32 | (7,5 А) | Уровень моторного масла (при наличии) |
Блок предохранителей в салоне со стороны пассажира
Блок предохранителей в салоне со стороны пассажира
Расположение блока предохранителей

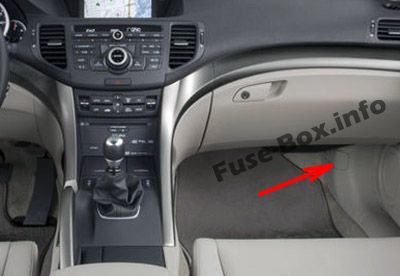

Блок предохранителей в салоне со стороны пассажира находится на нижней боковой панели со стороны пассажира.

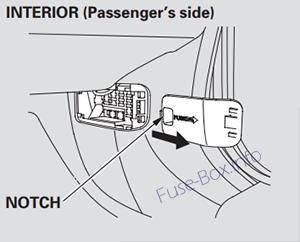

Чтобы снять крышку, вставьте палец в паз на крышке и слегка потяните ее вверх, затем потяните на себя и снимите с петель.

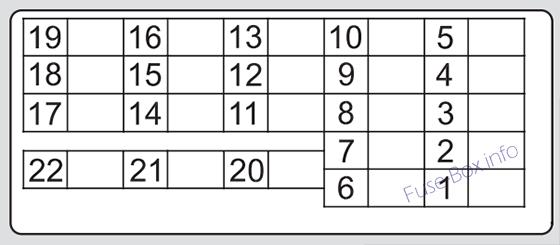

Схема блока предохранителей в салоне (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Дальний свет правой фары |
| 2 | 10 A | Правые боковые малые фары (снаружи) |
| 3 | (10 А) | Правая передняя противотуманная фара (при наличии) |
| 4 | 15 A | Ближний свет правой фары |
| 5 | — | Не используется |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | — | Не используется |
| 8 | (20 А) | Откидывающееся сиденье с электроприводом со стороны пассажира |
| 9 | (20 А) | Сдвижное сиденье с электроприводом со стороны пассажира |
| 10 | 10 A | Замок правой боковой двери |
| 11 | 20 A | Стеклоподъемник со стороны заднего пассажира |
| 12 | 20 A | Гнездо питания аксессуара консоли |
| 13 | 20 A | Стеклоподъемник переднего пассажира |
| 14 | — | Не используется |
| 15 | (20 А) | Усилитель премиум-класса (при наличии) |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | (20 А) | Подогрев сиденья |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |
