Предохранители и реле Acura ZDX (2010-2013)
Схемы относятся к указанным годам и вариантам Acura ZDX (2010-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Расположение предохранителей Acura ZDX 2010-2013
Предохранители прикуривателя (розетка) в Acura ZDX Это предохранители №23 в блоке предохранителей в салоне со стороны водителя (разъем питания дополнительного оборудования на консоли) и №16 в блоке предохранителей в салоне со стороны пассажира (разъем питания на центральной консоли).
Оглавление
Основной блок предохранителей под капотом
Основной блок предохранителей под капотом

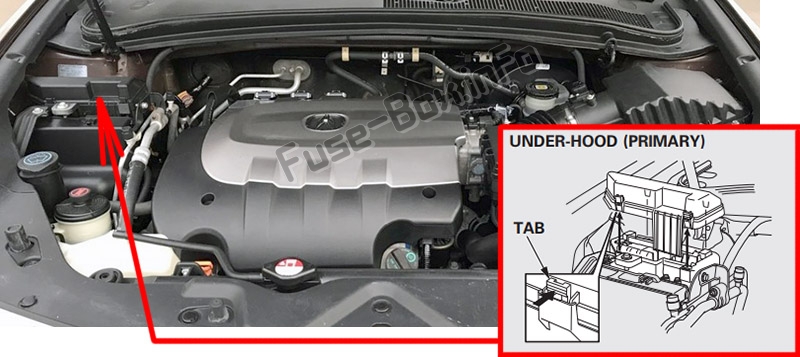

Расположение блока предохранителей
Основной блок предохранителей под капотом находится со стороны пассажира.

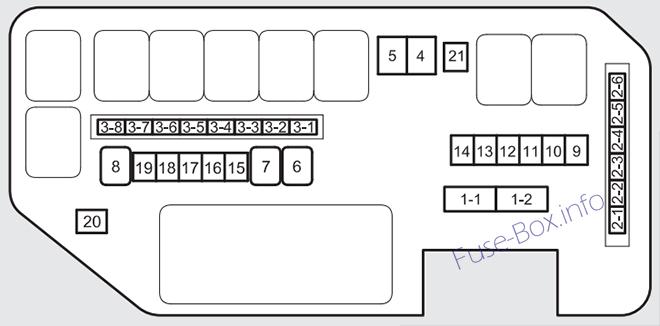

Диаграмма
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1-1 | 120 А | АККУМУЛЯТОР |
| 1-2 | 40 A | Блок предохранителей со стороны пассажира STD |
| 2-1 | - | Не используется |
| 2-2 | - | Не используется |
| 2-3 | 30 A | Омыватель фар (доступен не на всех моделях) |
| 2-4 | 40 A | Вариант блока предохранителей со стороны пассажира |
| 2-5 | 30 A | Правый электронный натяжитель (доступно не на всех моделях) |
| 2-6 | 30 A | Левый электронный натяжитель (доступно не на всех моделях) |
| 3-1 | 50 A | ИГ Главная |
| 3-2 | 40 A | Вспомогательный двигатель вентилятора |
| 3-3 | - | Не используется |
| 3-4 | 60 A | Блок предохранителей со стороны водителя STD |
| 3-5 | 40 A | Двигатель главного вентилятора |
| 3-6 | 30 A | Основной свет водителя |
| 3-7 | 30 A | Мотор стеклоочистителя |
| 3-8 | - | Не используется |
| 4 | 40 A | Двигатель нагревателя |
| 5 | 30 A | Пассажирский свет основной |
| 6 | - | Не используется |
| 7 | - | Не используется |
| 8 | 40 A | Задний антиобледенитель |
| 9 | 7,5 А | Поворотные/стоп-сигналы прицепа |
| 10 | 15 A | Стоп и звуковой сигнал |
| 11 | 7,5 А | Маленькие огни трейлера |
| 12 | 30 A | ADS (доступно не на всех моделях) |
| 13 | 15 A | Катушка ИГ |
| 14 | 15 A | FI Sub |
| 15 | 10 A | Резервное копирование |
| 16 | 7,5 А | Внутренний свет |
| 17 | 15 A | ФИ Главная |
| 18 | 15 A | DBW |
| 19 | 15 A | Вуфер |
| 20 | 7,5 А | MG сцепление |
| 21 | 7,5 А | Таймер вентилятора радиатора |
Вторичный блок предохранителей под капотом
Вторичный блок предохранителей под капотом

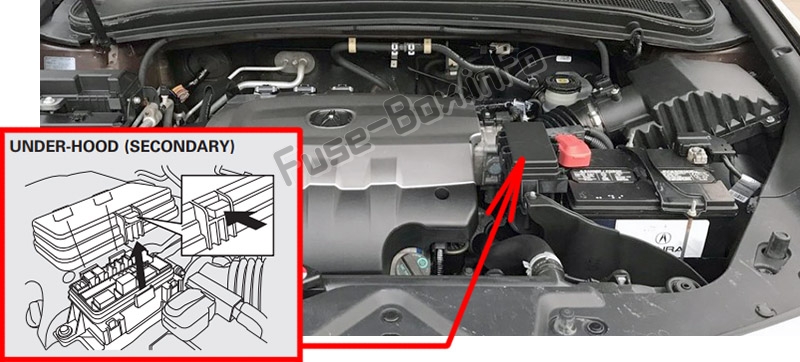

Расположение блока предохранителей
Он находится рядом с батареей.

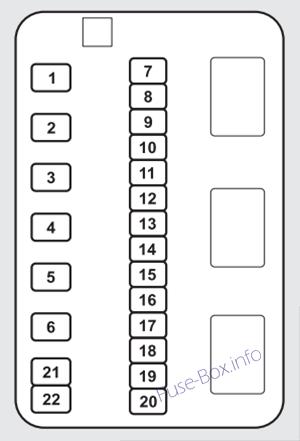

Диаграмма
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40 A | ВСА Мотор |
| 2 | 20 A | ВСАФСР |
| 3 | - | Не используется |
| 4 | - | Не используется |
| 5 | 30 A | SH-полный привод |
| 6 | 40 A | Мотор задней двери с электроприводом |
| 7 | 20 A | Наклон рулевого колеса |
| 8 | 20 A | Телескопический руль |
| 9 | 15 A | Опасность |
| 10 | 7,5 А | Соленоид Hi/Lo фары |
| 11 | 7,5 А | Система управления питанием |
| 12 | 7,5 А | Интеллектуальный аксессуар (доступен не на всех моделях) |
| 13 | 20 A | Обогреватели задних сидений |
| 14 | 20 A | зонтик |
| 15 | 20 A | Доводчик багажника с электроприводом |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | - | Не используется |
Пассажирский салон (со стороны водителя)
Пассажирский салон (со стороны водителя)

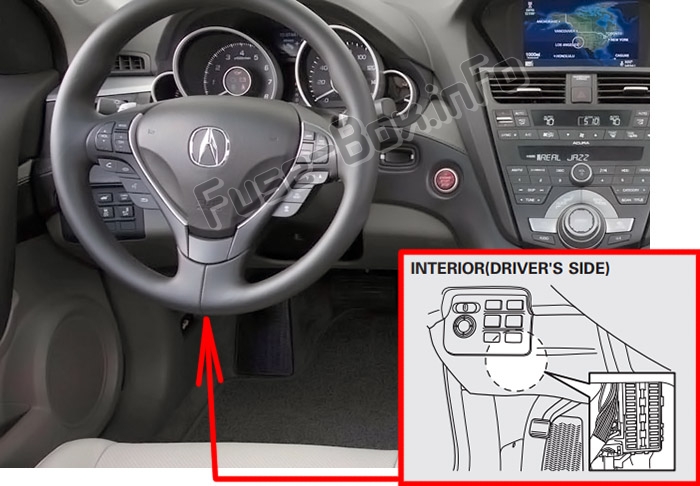

Расположение блока предохранителей
Внутренний блок предохранителей со стороны водителя находится под приборной панелью со стороны водителя.

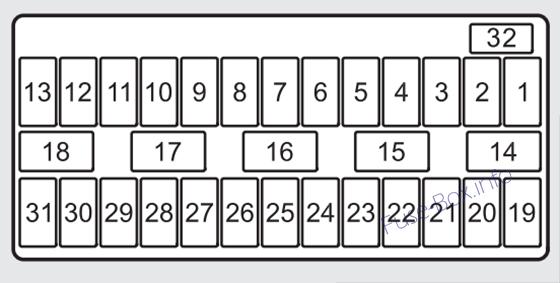

Пассажирский салон (со стороны водителя)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | Обогрев передних сидений и вентиляция сидений/информация о слепых зонах (на моделях ADVANCE для США и Канады ELITE модели) |
| 2 | 7,5 А | SH-полный привод / Регулятор фар |
| 3 | 20 A | Шайба |
| 4 | 7,5 А | щетка стеклоочистителя |
| 5 | 7,5 А | OPDS |
| 6 | 7,5 А | VSA |
| 7 | Не используется | |
| 8 | 7,5 А | STRLD |
| 9 | 20 A | Топливный насос |
| 10 | 10 A | Соленоид VB |
| 11 | 10 A | SRS |
| 12 | 7,5 А | метр |
| 13 | 15 A | ACG |
| 14 | - | Не используется |
| 15 | 7,5 А | Дневные ходовые огни |
| 16 | 7,5 А | Система климат-контроля |
| 17 | 7,5 А | Замок с ключом для аксессуаров (на модели BASE) |
| 18 | 7,5 А | Аксессуар |
| 19 | 20 A | Левое сиденье с электроприводом |
| 20 | 20 A | Панорамная стеклянная крыша |
| 21 | 20 A | Откидывание левого сиденья с электроприводом |
| 22 | 20 A | Задний левый стеклоподъемник |
| 23 | 15 A | Розетка для аксессуаров (консольная коробка) |
| 24 | 20 A | Левый передний стеклоподъемник |
| 25 | 15 A | Замок левой двери |
| 26 | 10 A | Левая передняя противотуманная фара |
| 27 | 10 A | Левый малый фонарь (снаружи) |
| 28 | 10 A | Левый дневной ходовой огонь |
| 29 | 7,5 А | TPMS |
| 30 | 15 A | Левая фара |
| 31 | - | Не используется |
| 32 | 7,5 А | STS (на базовой модели) |
Салон (со стороны пассажира)
Салон (со стороны пассажира)

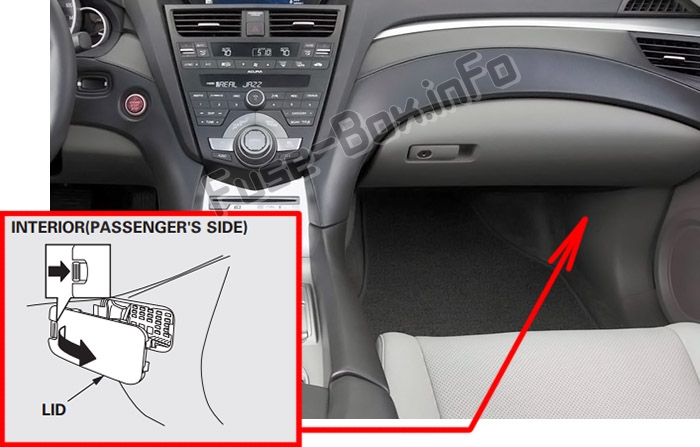

Расположение блока предохранителей
Блок предохранителей в салоне со стороны пассажира находится на нижней боковой панели со стороны пассажира.

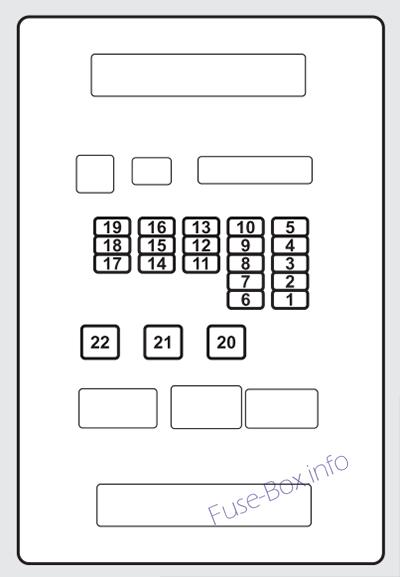

Салон (со стороны пассажира)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Правый дневной ходовой свет |
| 2 | 10 A | Правый малый фонарь (снаружи) |
| 3 | 10 A | Правая передняя противотуманная фара |
| 4 | 15 A | Правая фара |
| 5 | Не используется | |
| 6 | 7,5 А | Правый малый свет (внутри) |
| 7 | - | Не используется |
| 8 | 20 A | Откидывание правого сиденья с электроприводом |
| 9 | 20 A | Слайд правого сиденья с электроприводом |
| 10 | 10 A | Замок правой двери |
| 11 | 20 A | Задний правый стеклоподъемник |
| 12 | 10 A | SMART (доступно не на всех моделях) |
| 13 | 20 A | Правый передний электростеклоподъемник |
| 14 | Не используется | |
| 15 | 20 A | Аудио усилитель |
| 16 | 15 A | Розетка для аксессуаров (центральная консоль) |
| 17 | Не используется | |
| 18 | 7,5 А | Силовой поясничный отдел |
| 19 | 20 A | Обогреватели сидений |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | Не используется |
