Предохранители и реле Acura CL (2000-2003)
Схемы относятся к указанным годам и вариантам Acura CL (2000-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим Acura CL (YA4) второго поколения, выпускавшуюся с 2000 по 2003 год. Здесь вы найдете схемы блоков предохранителей Acura CL 2000, 2001, 2002 и 2003 годов , получите информацию о расположении панелей предохранителей внутри корпуса. автомобиль, и узнайте о назначении каждого предохранителя (расположение предохранителей).

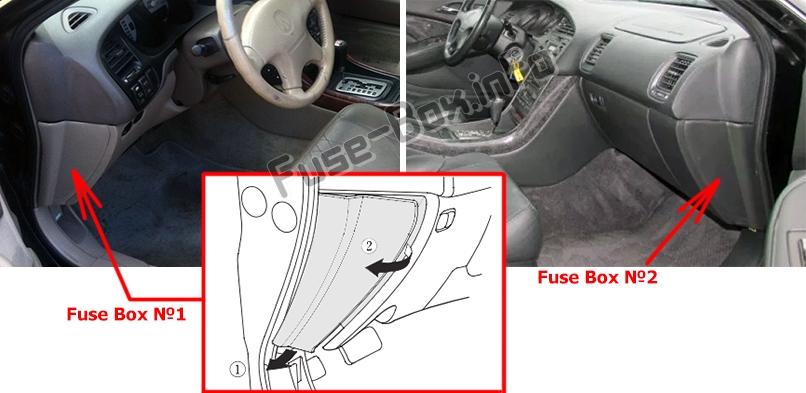

Расположение блока предохранителей

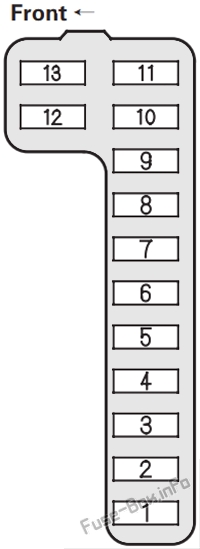

Схема блока предохранителей (со стороны водителя)
Назначение предохранителей в салоне (со стороны водителя)
| № | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 15А | Топливный насос |
| 2 | 10А | Основная СГД |
| 3 | 7,5 А | Управление нагревателем, реле муфты кондиционера, реле охлаждающего вентилятора |
| 4 | 7,5 А | Зеркало, Сиденье с подогревом, Зеркало с подогревом |
| 5 | 7,5 А | Дневные ходовые огни (на канадских моделях) |
| 6 | 15А | ЭБУ (PCM), круиз-контроль, VSA |
| 7 | 7,5 А | Боковая SRS |
| 8 | 7,5 А | Реле ACC, навигация |
| 9 | 7,5 А | Панель приборов, фонари заднего хода, сиденье с памятью |
| 10 | 7,5 А | Поворотники |
| 11 | 15А | Катушка IG |
| 12 | 30А | Стеклоочиститель |
| 13 | 7,5 А | Сигнал стартера |

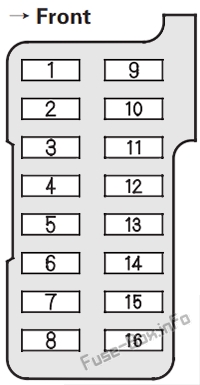

Схема блока предохранителей (со стороны пассажира)
Назначение предохранителей в салоне (со стороны пассажира)
| № | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 30А | 2001-2002: Мотор на крыше |
| 1 | 20А | 2003: левый стеклоподъемник |
| 2 | 20А | Откидывающееся сиденье водителя с электроприводом, сиденье с функцией памяти |
| 3 | 20А | Сиденье с подогревом |
| 4 | 20А | Подвижное сиденье водителя с электроприводом, сиденье с памятью |
| 5 | 20А | Раздвижное пассажирское сиденье с электроприводом |
| 6 | 20А | Откидывающееся сиденье пассажира с электроприводом |
| 7 | 30А | 2001-2002: Не используется 2003: Мотор на крыше |
| 8 | 20А | Правый стеклоподъемник |
| 9 | 20А | Радио, розетка |
| 10 | 10А | Система навигации, дневные ходовые огни (на канадских моделях), OnStar |
| 11 | 7,5 А | Внутреннее освещение, память сиденья, HomeLink |
| 12 | 20А | Дверные замки с электроприводом |
| 13 | 15А | Часы, Резервное копирование, Маленький Свет |
| 14 | 7,5 А | Проверка двигателя ABS |
| 15 | 20А | 2001-2002: Левый стеклоподъемник 2003: Не используется |
| 16 | – | Не используется |

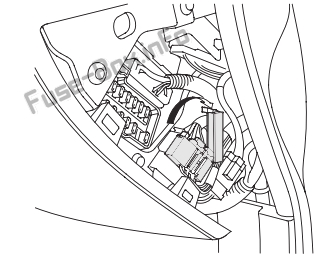

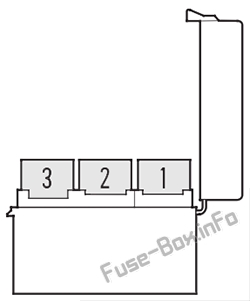

Блок предохранителей VSA (на типе S)
VSA
| № | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 20А | Реле VSA F / S |
| 2 | 20А | Дроссельный двигатель VSA |
| 3 | – | Не используется |
Моторного отсека

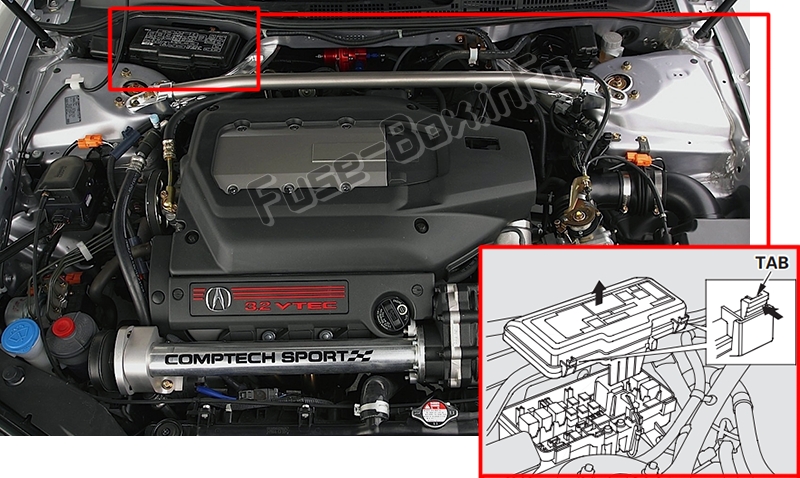

Расположение блока предохранителей

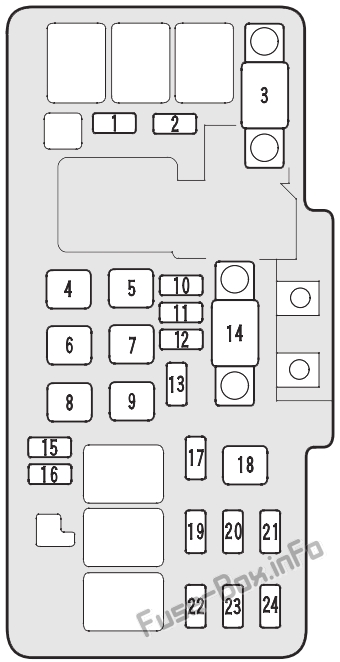

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 20A (модель Premium) 30A (Type-S) | Вентилятор конденсатора |
| 2 | 7,5 А | MG сцепление |
| 3 | 60А | IG1 Главный |
| 4 | 40А | Обогрев заднего стекла |
| 5 | 40А | Двигатель нагревателя |
| 6 | 20А | Премиум-модель: TCS |
| 6 | 40А | Type-S (2001-2002 гг.): VSA Type-S с A / T (2003 г.): VSA |
| 6 | – | Type-S с M / T (2003): не используется |
| 7 | 40А | Сиденье с электроприводом |
| 8 | 40А | Электродвигатель стеклоподъемника |
| 9 | 40А | Резервное копирование, ACC |
| 10 | 15А | Запасной предохранитель |
| 11 | 10А | Запасной предохранитель |
| 12 | 7,5 А | Запасной предохранитель |
| 13 | 20A (модель Premium) 20 / 30A (Type-S) | Охлаждающий вентилятор |
| 14 | 120А | Аккумулятор |
| 15 | 30А | Запасной предохранитель |
| 16 | 20А | Запасной предохранитель |
| 17 | 15А | Опасность |
| 18 | 30А | Двигатель с АБС |
| 19 | 15А | ACGS |
| 20 | 20А | Стоп |
| 21 год | 20А | Реле ABS F / S |
| 22 | 20А | Правая фара |
| 23 | – | Не используется |
| 24 | 20А | Левая фара |
