Предохранители и реле Acura ILX 2013-2018
Схемы относятся к указанным годам и вариантам Acura ILX 2013-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
Субкомпактный представительский автомобиль Acura ILX выпускается с 2013 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Acura ILX 2013, 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) .
Расположение блока предохранителей

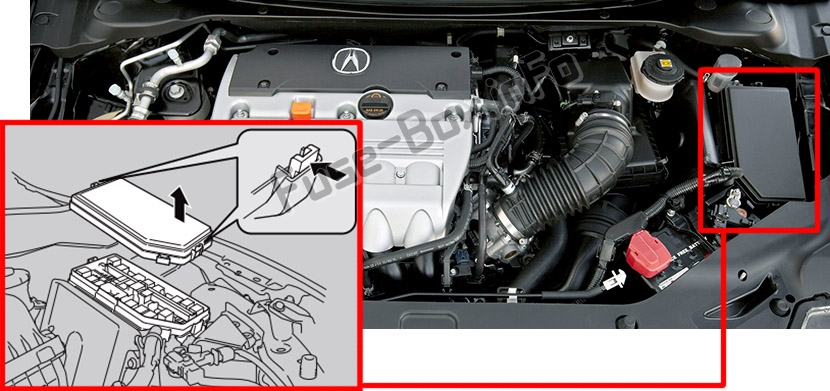

Моторного отсека

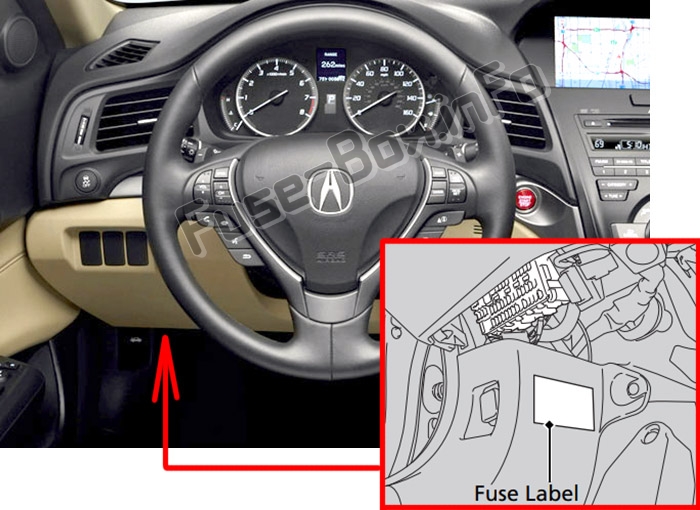

Пассажирское отделение
Схемы блока предохранителей
2013, 2014, 2015
Моторного отсека

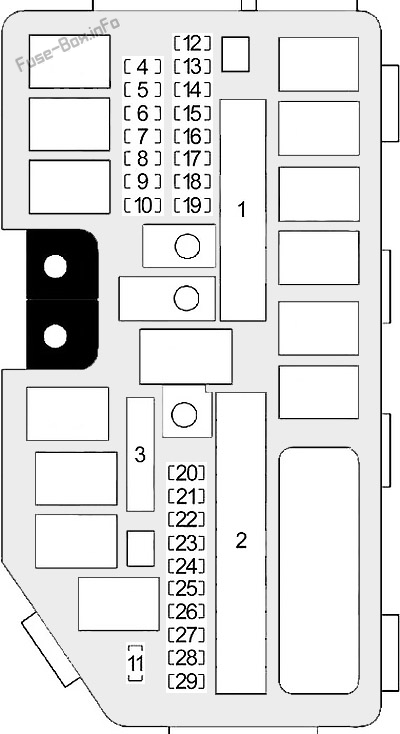

Назначение предохранителей в моторном отсеке (2013, 2014, 2015)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | EPS | 70 А |
| 1 | Двигатель ABS / VSA | 30 А |
| 1 | ABS / VSA FSR | 30 А |
| 1 | СТЕКЛООЧИСТИТЕЛЬ | 30 А |
| 1 | Главный предохранитель | 100 А |
| 2 | IG Main | 50 А |
| 2 | Главный блок предохранителей | 60 А |
| 2 | Блок предохранителей, главный 2 | 60 А |
| 2 | Фара Основная | 30 А |
| 2 | ST / MG SW | 30 А |
| 2 | Задний обогреватель | 30 А |
| 2 | – | |
| 2 | Воздуходувка | 40 А |
| 2 | – | |
| 2 | Дополнительный двигатель вентилятора | 20 А |
| 2 | Двигатель главного вентилятора | 20 А |
| 3 | – | – |
| 4 | – | |
| 5 | Стартер ДИАГ, СТ МГ | 7,5 А |
| 6 | – | – |
| 7 | – | – |
| 8 | – | |
| 9 | – | – |
| 10 | – | |
| 11 | Уровень масла | 7,5 А |
| 12 | Противотуманные огни | (20 А) |
| 13 | – | – |
| 14 | Опасность | 10 А |
| 15 | FI Sub | 15 А |
| 16 | Катушка IG | 15 А |
| 17 | Стоп | 15 А |
| 18 | Рог | 10 А |
| 19 | – | – |
| 20 | Ближний свет правой фары (модели с фарами ближнего света с галогенными лампами) | 10 А |
| 20 | Ближний свет правой фары (HID) (модели с газоразрядными фарами) | 15 А |
| 21 год | IGP | 15 А |
| 22 | DBW | 15 А |
| 23 | Ближний свет левой фары (модели с фарами ближнего света с галогенными лампами) | 10 А |
| 23 | Ближний свет левой фары (HID) (модели с газоразрядными фарами) | 15 А |
| 24 | – | – |
| 25 | MG сцепление | 7,5 А |
| 26 | СТИРАЛЬНАЯ МАШИНА | 15 А |
| 27 | НЕБОЛЬШОЙ | 20 А |
| 28 | Внутреннее освещение | 7,5 А |
| 29 | Резервное копирование | 10 А |

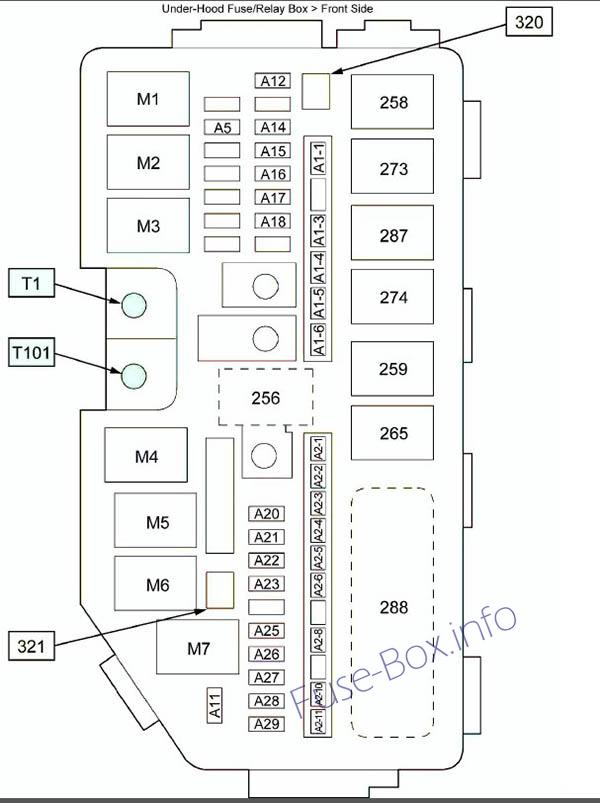

Реле
Реле
| Должность | Описание |
|---|---|
| M1 | Реле электродвигателя вентилятора |
| M2 | Реле отключения стартера 1 |
| M3 | Реле вентилятора конденсатора кондиционера |
| M4 | Реле катушки зажигания |
| M5 | Реле отключения стартера 2 |
| M6 | Подреле PGM-FI |
| M7 | Реле обогревателя заднего стекла |
| 256 | ELD |
| 258 | Реле управления вентилятором |
| 259 | Реле противотуманных фар |
| 265 | Реле звукового сигнала |
| 273 | Реле вентилятора радиатора |
| 274 | Реле муфты компрессора NC |
| 287 | Реле электродвигателя стеклоочистителя |
| 288 | Печатная плата реле |
| 320 | Диод D |
| 321 | Диод C |
Пассажирское отделение

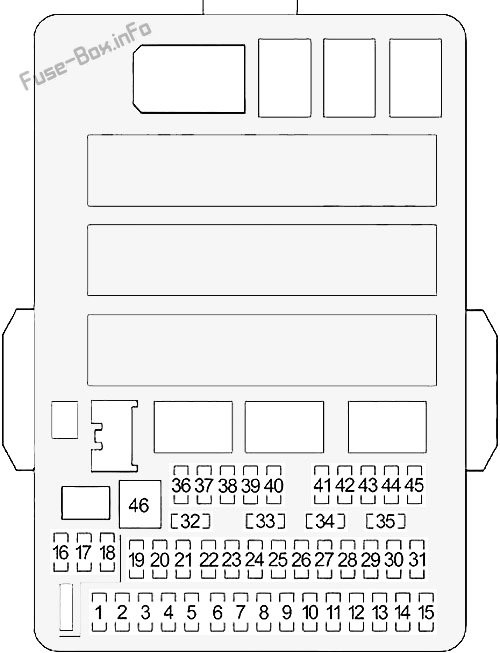

Назначение предохранителей в приборной панели (2013, 2014, 2015)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | – | – |
| 2 | АЧГ | 15 А |
| 3 | SRS | 10 А |
| 4 | Топливный насос | 15 А |
| 5 | Метр | 7,5 А |
| 6 | Стеклоподъемник | 7,5 А |
| 7 | VB SOL (доступно не для всех моделей) | 7,5 А |
| 8 | Электродвигатель дверного замка 2 (разблокировка) | 15 А |
| 9 | Электродвигатель дверного замка 1 (разблокировка) | 15 А |
| 10 | – | – |
| 11 | Лунная крыша (имеется не во всех моделях) | 20 А |
| 12 | Подвижное сиденье водителя с электроприводом (доступно не во всех моделях) | (20 А) |
| 13 | Откидывающееся сиденье водителя с электроприводом (доступно не во всех моделях) | (20 А) |
| 14 | Обогрев сидений (имеется не во всех моделях) | (15 А) |
| 15 | Электродвигатель замка двери водителя (разблокировка) | 10 А |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | АКК | 7,5 А |
| 20 | Блокировка клавиш ACC | 7,5 А |
| 21 год | Дневные ходовые огни | 7,5 А |
| 22 | HAC | 7,5 А |
| 23 | – | – |
| 24 | ABS / VSA | 7,5 А |
| 25 | АКК | 7,5 А |
| 26 | – | – |
| 27 | Разъем питания для аксессуаров | 20 А |
| 28 | – | – |
| 29 | ОРВ | 7,5 А |
| 30 | Электродвигатель замка двери водителя (замок) | 10 А |
| 31 год | УМНАЯ | 10 А |
| 32 | Электродвигатель дверного замка 2 (замок) | 15 А |
| 33 | Электродвигатель дверного замка 1 (замок) | 15 А |
| 34 | Маленькие огни | 7,5 А |
| 35 год | Освещение | 7,5 А |
| 36 | – | – |
| 37 | Premium Audio (доступно не для всех моделей) | (20 А) |
| 38 | Дальний свет левой фары | 10 А |
| 39 | Дальний свет правой фары | 10 А |
| 40 | TPMS (доступно не во всех моделях) | (7,5 А) |
| 41 год | Замок | 20 А |
| 42 | Стеклоподъемник водителя | 20 А |
| 43 год | Стеклоподъемник со стороны заднего пассажира | 20 А |
| 44 | Стеклоподъемник со стороны переднего пассажира | 20 А |
| 45 | Задний стеклоподъемник со стороны водителя | 20 А |
| 46 | – | – |
2013, 2015 (гибрид ILX)
Моторного отсека
Назначение предохранителей в моторном отсеке (ILX hybrid 2013, 2015)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | EPS | 70 А |
| 1 | Бустерный двигатель | 40 А |
| 1 | Двигатель ABS / VSA | 30 А |
| 1 | ABS / VSA FSR | 30 А |
| 1 | СТЕКЛООЧИСТИТЕЛЬ | 30 А |
| 1 | Главный предохранитель | 100 А |
| 2 | IG Main | 50 А |
| 2 | Главный блок предохранителей | 60 А |
| 2 | Блок предохранителей, главный 2 | 60 А |
| 2 | Фара Основная | 30 А |
| 2 | ST / MG SW (модели с фарами ближнего света с галогенными лампами ) | 30 А |
| 2 | Задний обогреватель | 30 А |
| 2 | – | |
| 2 | Воздуходувка | 40 А |
| 2 | – | |
| 2 | Дополнительный двигатель вентилятора | 20 А |
| 2 | Двигатель главного вентилятора | 20 А |
| 3 | – | – |
| 4 | Катушка IG 2 | 15 А |
| 5 | Стартер ДИАГ, СТ МГ | 7,5 А |
| 6 | Катушка IG 1 | 15 А |
| 7 | – | – |
| 8 | – | |
| 9 | – | – |
| 10 | – | – |
| 11 | Уровень масла | 7,5 А |
| 12 | Противотуманные огни | 20 А |
| 13 | IMA 1 | 7,5 А |
| 14 | Опасность | 10 А |
| 15 | FI Sub | 15 А |
| 16 | Катушка IG | 20 А |
| 17 | Стоп | 15 А |
| 18 | Рог | 10 А |
| 19 | IMA 2 | 10 А |
| 20 | Ближний свет правой фары (модели с фарами ближнего света с галогенными лампами ) | 10 А |
| 20 | Ближний свет правой фары (HID) (модели с газоразрядными фарами) | 15 А |
| 21 год | IGP | 15 А |
| 22 | DBW | 15 А |
| 23 | Ближний свет левой фары (модели с фарами ближнего света с галогенными лампами ) | 10 А |
| 23 | Ближний свет левой фары (HID) (модели с газоразрядными фарами) | 15 А |
| 24 | Бустер СОЛ | 15 А |
| 25 | MG сцепление | 7,5 А |
| 26 | СТИРАЛЬНАЯ МАШИНА | 15 А |
| 27 | НЕБОЛЬШОЙ | 20 А |
| 28 | Внутреннее освещение | 7,5 А |
| 29 | Резервное копирование | 10 А |
Реле
Реле
| Должность | Описание |
|---|---|
| M1 | Реле электродвигателя вентилятора |
| M2 | Реле отключения стартера 1 |
| M3 | Реле вентилятора конденсатора кондиционера |
| M4 | Реле катушки зажигания |
| M5 | Реле отключения стартера 2 |
| M6 | Подреле PGM-FI |
| M7 | Реле обогревателя заднего стекла |
| 256 | ELD |
| 258 | Реле управления вентилятором |
| 259 | Реле противотуманных фар |
| 265 | Реле звукового сигнала |
| 273 | Реле вентилятора радиатора |
| 274 | Реле муфты компрессора NC |
| 287 | Реле электродвигателя стеклоочистителя |
| 288 | Печатная плата реле |
| 320 | Диод D |
| 321 | Диод C |
Пассажирское отделение
Назначение предохранителей в приборной панели (ILX hybrid 2013, 2015)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | – | – |
| 2 | АЧГ | 15 А |
| 3 | SRS | 10 А |
| 4 | Топливный насос | 15 А |
| 5 | Метр | 7,5 А |
| 6 | Стеклоподъемник | 7,5 А |
| 7 | VB SOL (доступно не для всех моделей) | 7,5 А |
| 8 | Электродвигатель дверного замка 2 (разблокировка) | 15 А |
| 9 | Электродвигатель дверного замка 1 (разблокировка) | 15 А |
| 10 | – | – |
| 11 | Люк | 20 А |
| 12 | Подвижное сиденье водителя с электроприводом (доступно не во всех моделях) | (20 А) |
| 13 | Откидывающееся сиденье водителя с электроприводом (доступно не во всех моделях) | (20 А) |
| 14 | Обогрев сидений (имеется не во всех моделях) | (15 А) |
| 15 | Электродвигатель замка двери водителя (разблокировка) | 10 А |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | АКК | 7,5 А |
| 20 | Блокировка клавиш ACC | 7,5 А |
| 21 год | Дневные ходовые огни | 7,5 А |
| 22 | HAC | 7,5 А |
| 23 | ГИБРИДНЫЙ КОНДИЦИОНЕР | (7,5 А) |
| 24 | ABS / VSA | 7,5 А |
| 25 | АКК | (7,5 А) |
| 26 | – | – |
| 27 | Разъем питания для аксессуаров | 20 А |
| 28 | – | – |
| 29 | ОРВ | 7,5 А |
| 30 | Электродвигатель замка двери водителя (замок) | 10 А |
| 31 год | УМНАЯ | 10 А |
| 32 | Электродвигатель дверного замка 2 (замок) | 15 А |
| 33 | Электродвигатель дверного замка 1 (замок) | 15 А |
| 34 | Маленькие огни | 7,5 А |
| 35 год | Освещение | 7,5 А |
| 36 | – | – |
| 37 | Premium Audio (доступно не для всех моделей) | (20 А) |
| 38 | Дальний свет левой фары | 10 А |
| 39 | Дальний свет правой фары | 10 А |
| 40 | TPMS (доступно не во всех моделях) | (7,5 А) |
| 41 год | Замок | 20 А |
| 42 | Стеклоподъемник водителя | 20 А |
| 43 год | Стеклоподъемник со стороны заднего пассажира | 20 А |
| 44 | Стеклоподъемник со стороны переднего пассажира | 20 А |
| 45 | Задний стеклоподъемник со стороны водителя | 20 А |
| 46 | – | – |
2016, 2017, 2018
Моторного отсека
Назначение предохранителей в моторном отсеке (2016, 2017, 2018)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | EPS | 70 А |
| 1 | – | |
| 1 | ABS / VSA FSR | 30 А |
| 1 | Двигатель ABS / VSA | 40 А |
| 1 | СТЕКЛООЧИСТИТЕЛЬ | 30 А |
| 1 | Главный предохранитель | 120 А |
| 2 | IG Main | 50 А |
| 2 | Главный блок предохранителей | 60 А |
| 2 | Блок предохранителей, главный 2 | 60 А |
| 2 | Фара Основная | 30 А |
| 2 | ST / MG SW | 30 А |
| 2 | Задний обогреватель | 30 А |
| 2 | IG Mainl | 30 А |
| 2 | Воздуходувка | 40 А |
| 2 | IG Main2 | 30 А |
| 2 | Дополнительный двигатель вентилятора | 20 А |
| 2 | Двигатель главного вентилятора | 20 А |
| 3 | – | – |
| 4 | – | – |
| 5 | Стартер DIAG | 7,5 А |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Уровень масла | 7,5 А |
| 12 | Противотуманные фары (доступны не во всех моделях) | (20 А) |
| 13 | Инжектор | 20 А |
| 14 | Опасность | 10 А |
| 15 | FI Sub | 15 А |
| 16 | Катушка IG | 15 А |
| 17 | Дневные ходовые огни | 7,5 А |
| 18 | Стоп и звуковой сигнал | 10 А |
| 19 | – | – |
| 20 | Ближний свет правой фары | 10 А |
| 21 год | IGP | 15 А |
| 22 | DBW | 15 А |
| 23 | Ближний свет левой фары | 10 А |
| 24 | – | – |
| 25 | MG сцепление | 7,5 А |
| 26 | стиральная машина | 15 А |
| 27 | Небольшой | 20 А |
| 28 | Внутреннее освещение | 7,5 А |
| 29 | Резервное копирование | 10 А |
Реле
Реле
| Должность | Описание |
|---|---|
| M1 | Реле электродвигателя вентилятора |
| M2 | Реле отключения стартера 1 |
| M3 | Реле вентилятора конденсатора кондиционера |
| M4 | Реле катушки зажигания |
| M5 | Реле отключения стартера 2 |
| M6 | Подреле PGM-FI |
| M7 | Реле обогревателя заднего стекла |
| 256 | ELD |
| 258 | Реле управления вентилятором |
| 259 | Реле противотуманных фар |
| 265 | Реле звукового сигнала |
| 273 | Реле вентилятора радиатора |
| 274 | Реле муфты компрессора NC |
| 287 | Реле электродвигателя стеклоочистителя |
| 288 | Печатная плата реле |
| 320 | Диод D |
| 321 | Диод C |
Пассажирское отделение
Назначение предохранителей в приборной панели (2016, 2017, 2018)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | – | – |
| 2 | АЧГ | 15 А |
| 3 | SRS | 10 А |
| 4 | Топливный насос | 15 А |
| 5 | Метр | 7,5 А |
| 6 | Стеклоподъемник | 7,5 А |
| 7 | VB SOL (доступно не для всех моделей) | 7,5 А |
| 8 | Электродвигатель замка правой двери (разблокировка) | 15 А |
| 9 | Электродвигатель замка левой двери (разблокировка) | 15 А |
| 10 | Аудио | (15 А) |
| 11 | Люк | 20 А |
| 12 | Подвижное сиденье водителя с электроприводом (доступно не во всех моделях) | (20 А) |
| 13 | Откидывающееся сиденье водителя с электроприводом (доступно не во всех моделях) | (20 А) |
| 14 | Обогрев сидений (имеется не во всех моделях) | (15 А) |
| 15 | Электродвигатель замка двери водителя (разблокировка) | 10 А |
| 16 | Сдвигающееся пассажирское сиденье с электроприводом (доступно не во всех моделях) | (20 А) |
| 17 | Пассажирское сиденье с электроприводом, откидывающееся (доступно не во всех моделях) | (20 А) |
| 18 | – | – |
| 19 | Аксессуар | 7,5 А |
| 20 | Блокировка клавиш ACC | 7,5 А |
| 21 год | Дневные ходовые огни | 7,5 А |
| 22 | HAC | 7,5 А |
| 23 | – | – |
| 24 | ABS / VSA | 7,5 А |
| 25 | АКК | 7,5 А |
| 26 | – | – |
| 27 | Разъем питания для аксессуаров | 20 А |
| 28 | – | – |
| 29 | ОРВ | 7,5 А |
| 30 | Электродвигатель замка двери водителя (замок) | 10 А |
| 31 год | УМНАЯ | 10 А |
| 32 | Электродвигатель замка правой двери (замок) | 15 А |
| 33 | Электродвигатель замка левой двери (замок) | 15 А |
| 34 | Маленькие огни | 7,5 А |
| 35 год | Освещение | 7,5 А |
| 36 | – | – |
| 37 | Premium Audio (доступно не для всех моделей) | (30 А) |
| 38 | Дальний свет левой фары | 10 А |
| 39 | Дальний свет правой фары | 10 А |
| 40 | – | – |
| 41 год | Замок | 20 А |
| 42 | Стеклоподъемник водителя | 20 А |
| 43 год | Стеклоподъемник со стороны заднего пассажира | 20 А |
| 44 | Стеклоподъемник со стороны переднего пассажира | 20 А |
| 45 | Задний стеклоподъемник со стороны водителя | 20 А |
| 46 | – | – |
