Предохранители и реле Acura Integra 2000-2001
Схемы относятся к указанным годам и вариантам Acura Integra 2000-2001. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим Acura Integra третьего поколения, выпускавшегося с 2000 по 2001 год. Здесь вы найдете схемы блока предохранителей Acura Integra 2000 и 2001 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначение каждого предохранителя (схема предохранителя).
Блок предохранителей в салоне

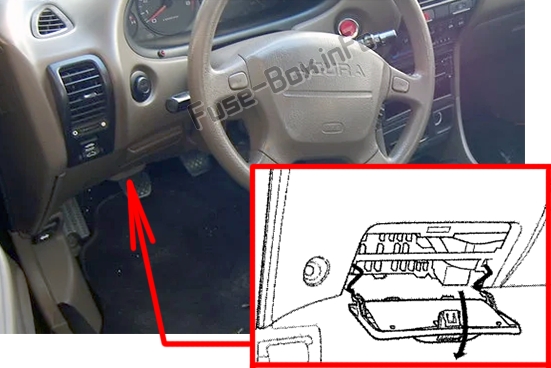

Расположение блока предохранителей

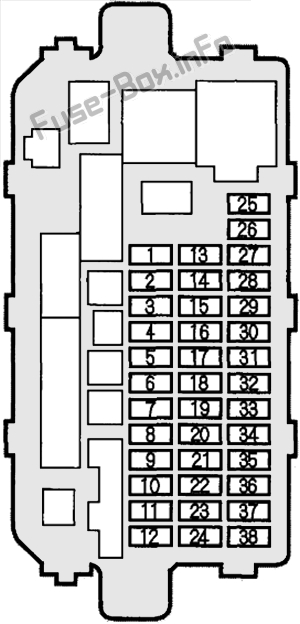

Схема блока предохранителей
Назначение предохранителей в салоне
| № | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 7,5 А | Блок блокировки |
| 2 | 10А | Фонарь освещения номерного знака, задний фонарь |
| 3 | 7,5 А | Сигнал стартера |
| 4 | 7,5 А | Панель инструментов Instniment |
| 5 | – | Не используется |
| 6 | 10А | Радио |
| 7 | 10А | Зажигалка |
| 8 | 20А | Передний стеклоочиститель, передняя омыватель |
| 9 | 7,5 А | Метр |
| 10 | 7,5 А | Реле электрического стеклоподъемника, реле люка в крыше |
| 11 | 10А | SRS |
| 12 | – | Запасной предохранитель |
| 13 | 10А | Ближний свет левой фары |
| 14 | 10А | Ближний свет правой фары |
| 15 | 10А | Дневные ходовые огни (при наличии) |
| 16 | 7,5 А | Резервный свет |
| 17 | 7,5 А | Реле дневных ходовых огней (при наличии) |
| 18 | 7,5 А | Реле нагревателя кондиционера |
| 19 | 7,5 А | Реле обогревателя заднего стекла |
| 20 | 7,5 А | Генератор, датчик скорости |
| 21 год | 7,5 А | Круиз-контроль |
| 22 | 15А | Топливный насос, блок SRS |
| 23 | 10А | Указатель поворота |
| 24 | – | Запасной предохранитель |
| 25 | – | Запасной предохранитель |
| 26 | – | Запасной предохранитель |
| 27 | 20А | Передний левый стеклоподъемник |
| 28 | 20А | Передний правый стеклоподъемник |
| 29 | 15А | Катушка зажигания |
| 30 | 20А | Задний правый стеклоподъемник (седан) |
| 31 год | 20А | Задний левый стеклоподъемник (седан) |
| 32 | – | Не используется |
| 33 | 10А | Дальний свет левой фары |
| 34 | 10А | Дальний свет правой фары |
| 35 год | 10А | Хэтчбек: Задний дворник и омыватель Седан: Не используется |
| 36 | – | Не используется |
| 37 | 20А | Замок двери с электроприводом |
| 38 | – | Запасной предохранитель |
Блоки предохранителей в моторном отсеке

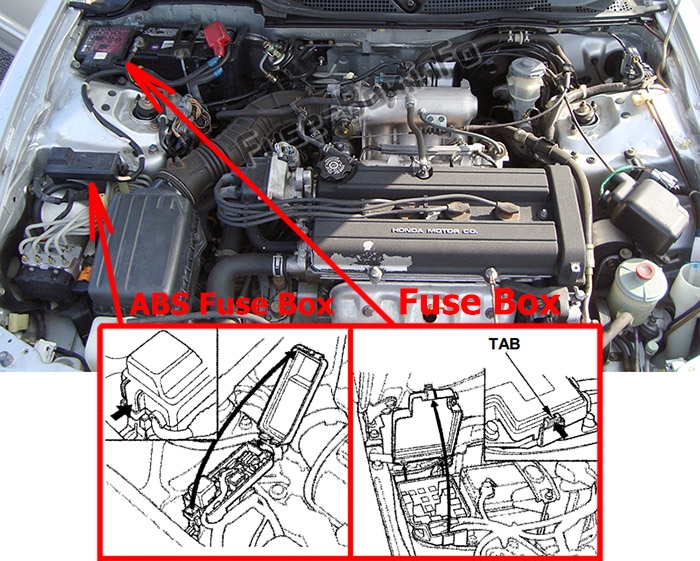

Расположение блока предохранителей

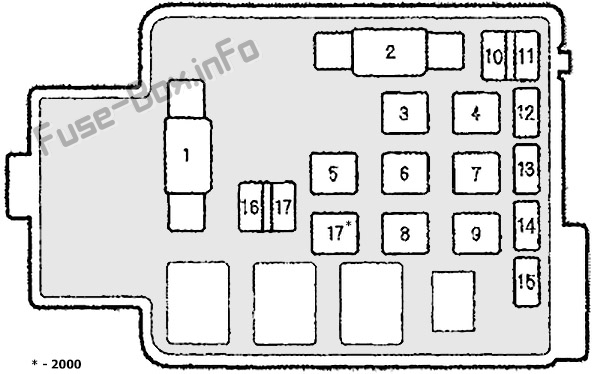

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 100А | Главный предохранитель (аккумулятор) |
| 2 | 40А | Зажигание 1 |
| 3 | – | Не используется |
| 4 | 40А | Стеклоподъемник |
| 5 | 30А | Передняя фара |
| 6 | 30А | Дверной замок, люк |
| 7 | 40А | Задний дефростер |
| 8 | 40А | Вариант |
| 9 | 40А | Двигатель нагревателя |
| 10 | 7,5 А | Внутренний свет |
| 11 | 15А | FI E / M (ECM) |
| 12 | 7,5 А | Резервное копирование, Радио |
| 13 | 15А | Маленький свет |
| 14 | 20А | Магнитная муфта (A / C), вентилятор конденсатора (A / C) |
| 15 | 20А | Охлаждающий вентилятор |
| 16 | 20А | Рог, стоп-сигнал |
| 17 | 10А | Опасность |

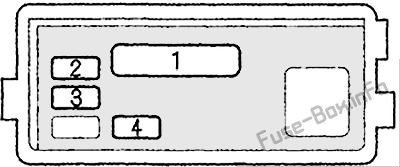

Блок предохранителей ABS
| № | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 40А | Двигатель с АБС |
| 2 | 20А | АБС B1 |
| 3 | 15А | АБС В2 |
| 4 | 10А | Блок АБС |
