Предохранители и реле Предохранители и реле Acura Integra 2023-2026
Схемы относятся к указанным годам и вариантам Предохранители и реле Acura Integra 2023-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
В этой статье рассматривается новое поколение Acura Integra (DE4/DE5), выпускаемое с 2023 года. Здесь представлены схемы блоков предохранителей для Акура Интегра 2023, 2024, 2025 и 2026, сведения об их расположении в автомобиле, а также назначение каждого предохранителя.
Смотрите другие Acura Integra:
Схема предохранителей Acura Integra 2023-2026
Содержание
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

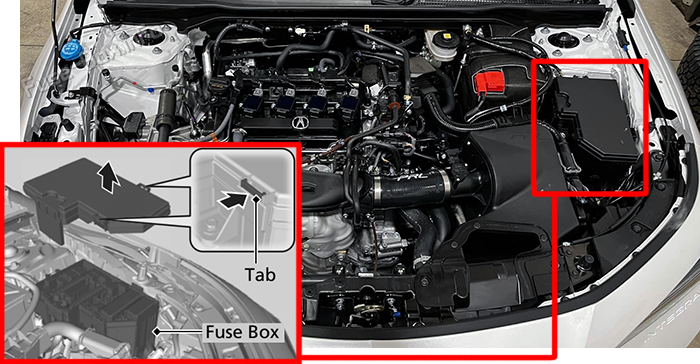

Блок расположен рядом с аккумуляторной батареей. Чтобы открыть его, нажмите на фиксаторы. Расположение предохранителей указано на внутренней стороне крышки.

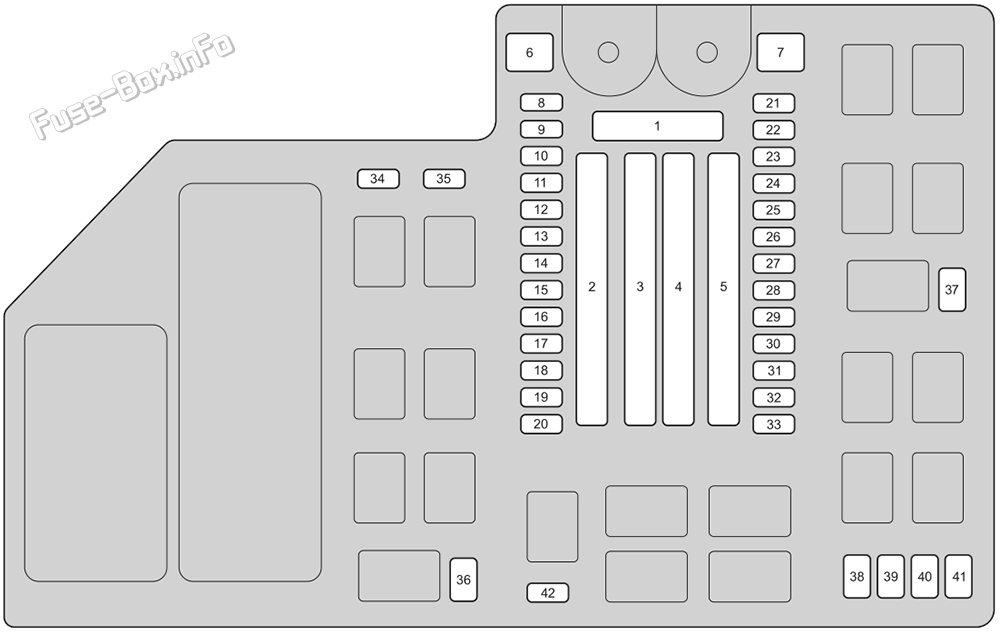

Схема блока предохранителей
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | 2023-2025: BATTERY 2026, MT: BATTERY | 125A |
| 2026, CVT: BATTERY | 150A | |
| 2 | - | 40A |
| - | 40A | |
| F/BOX OPTION | 60A | |
| - | 40A | |
| F/BOX OPTION 2 | 40A | |
| DC/DC 2 | 30A | |
| F/BOX MAIN | 60A | |
| 3 | - | 30A |
| - | 30A | |
| - | 70A | |
| RR DEFROSTER | 30A | |
| - | 40A | |
| - | 30A | |
| HTR MTR | 40A | |
| 4 | - | 30A |
| ABS/VSA MTR | 40A | |
| DC/DC | 30A | |
| - | 30A | |
| IG MAIN | 30A | |
| R/M 1 | 30A | |
| R/M 2 | 30A | |
| 5 | ST MAGNETIC SW | 30A |
| WIPER | 30A | |
| EPS | 70A | |
| 2024-2026, 2.0L: RFC | 50A | |
| ABS/VSA FSR | 40A | |
| MAIN FAN | 30A | |
| F/BOX MAIN 2 | 40A | |
| 6 | SUB FAN* | (30A) |
| 7 | IG MAIN 2 | 30A |
| 8 | 2024-2026, 2.0L: ACTIVE EXHAUST VALVE | (7.5A) |
| 9 | EVP* | (30A) |
| 10 | 2024-2026, 2.0L: AUDIO SUB | (7.5A) |
| 11 | - | - |
| 12 | - | - |
| 13 | H/STRG BATT SNSR* | 10A |
| 14 | - | - |
| 15 | FR FOG* | (10A) |
| 16 | MG CLUTCH | 10A |
| 17 | WASHER | 15A |
| 18 | HORN | 15A |
| 19 | BACK UP | 15A |
| 20 | AUDIO* | (15A) |
| 21 | RFC RLY CL+* | (7.5A) |
| 22 | DBW | 15A |
| 23 | - | - |
| 24 | BACKUP FI-ECU | 10A |
| 25 | IGP | 15A |
| 26 | TCU* | (15A) |
| 27 | LCM L | 15A |
| 28 | INJ | (15A) |
| 29 | STOP | 10A |
| 30 | LCM R | 15A |
| 31 | IG COIL | 15A |
| 32 | - | - |
| 33 | HAZARD | 15A |
| 34 | AUDIO SUB VST | (7.5A) |
| 35 | 2026, 1.5L: IGPS [FAN] | 7.5A |
| 36 | AUDIO VST MAIN | (30A) |
| 37 | BACKUP 2* | (30A) |
| 38 | - | - |
| 39 | 2024-2026, 2.0L: IG1 MON 2 | (7.5A) |
| 40 | VBACT | (10A) |
| 41 | IGPS [LAF] | 10A |
| 42 | IG1 MON 2* | (7.5A) |
| 43 | - | - |
| 44 | 2026, 2.0L: BACKUP 2 | (30A) |
| * Устанавливается не на всех моделях. | ||
Блок предохранителей в салоне
Расположение блока предохранителей

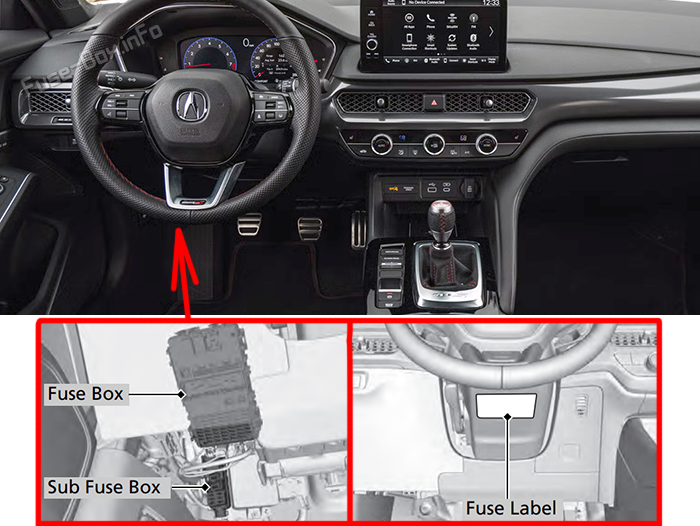

Блок расположен под приборной панелью. Расположение предохранителей указано на наклейке под рулевой колонкой.

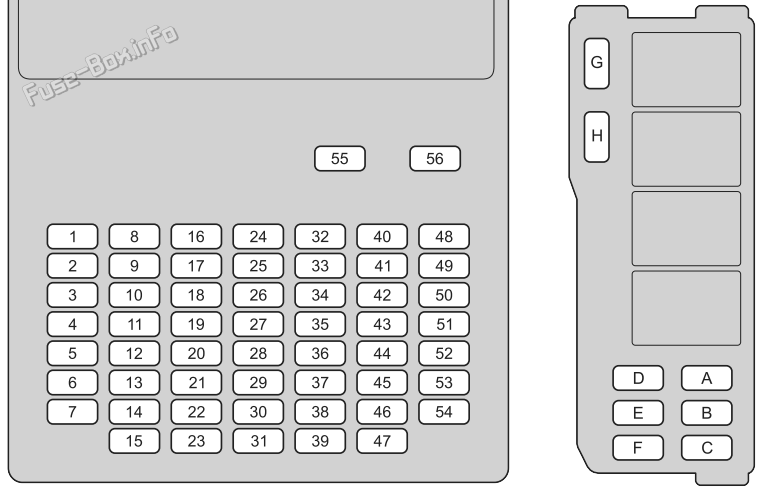

Схема блока предохранителей
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | P/W DR | 20A |
| 2 | P/W AS | 20A |
| 3 | P/W RR R | 20A |
| 4 | P/W RR L | 20A |
| 5 | OPTION | 10A |
| 6 | SRS | 10A |
| 7 | T/G MTR/TRUNK ACT | 10A |
| 8 | IDAS/HUD* | (10A) |
| 9 | FR ACC SOCKET | 20A |
| 10 | DOOR LOCK | 20A |
| 11 | METER | 10A |
| 12 | OPTION 3 (ST CUT) | 10A |
| 13 | - | - |
| 14 | OPTION 6 (VB SOL) | 10A |
| 15 | DR DOOR UNLOCK | 10A |
| 16 | SUNROOF* | 20A |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | SMART | 10A |
| 23 | DR DOOR LOCK | 10A |
| 24 | - | - |
| 25 | IMG | 10A |
| 26 | SRS | 10A |
| 27 | ST CUT RLY* | 10A |
| 28 | OPTION 5 | 10A |
| 29 | FUEL PUMP | 15A |
| 30 | L SIDE DOOR UNLOCK | 10A |
| 31 | R SIDE DOOR UNLOCK | 10A |
| 32 | - | - |
| 33 | 2026: FR USB* | (10A) |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
| 39 | R SIDE DOOR LOCK | 10A |
| 40 | P/SEAT REC / RR HI | 20A |
| 41 | P/SEAT SLIDE / FR HI | 20A |
| 42 | BACK LT (OPTION 3)* | (7.5A) |
| 43 | A/C | 10A |
| 44 | DRL | 10A |
| 45 | ACC | 10A |
| 46 | ACC KEY LOCK | 10A |
| 47 | L SIDE DOOR LOCK | 10A |
| 48 | H/SEAT | 20A |
| 49 | AS P/SEAT REC* | (20A) |
| 50 | P/LUMBAR DR* | (10A) |
| 51 | - | - |
| 52 | RR H/SEAT* | (20A) |
| 53 | AS P/SEAT SLI* | (20A) |
| 54 | OPTION 1 / FUEL LID | 10A |
| 55 | AUDIO AMP* | (30A) |
| 56 | ADS* | (30A) |
| Группа по субфункциональному отключению | ||
| A | BACKUP 2 MAIN | (10A) |
| B | AUDIO SUB VST | (7.5A) |
| C | ACC VST | (10A) |
| D | VST 1 | (10A) |
| E | AUDIO VST | (15A) |
| F | EOP | (20A) |
| G | - | - |
| H | VST 2 | (10A) |
| * Устанавливается не на всех моделях. | ||
Дополнительная информация: Предохранители и реле Acura Integra 2023-2026
Предохранители и реле acura integra 2023 2026: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
