Предохранители и реле Honda Accord 2023-2026

Схемы относятся к указанным годам и вариантам Honda Accord 2023-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

В этой статье мы рассматриваем Соглашение Хонгда одиннадцатого поколения ( " Хонда " ).CY1), имеется по адресу:2023. Вот вы найдете блок предохранителей диаграммы Соглашение по Honda 2023, 2024, 2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей Honda Accord 2023-2026

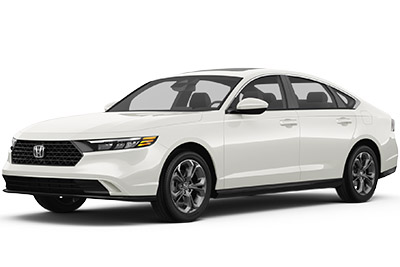

Honda Accord (2023-2026)

Содержание

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

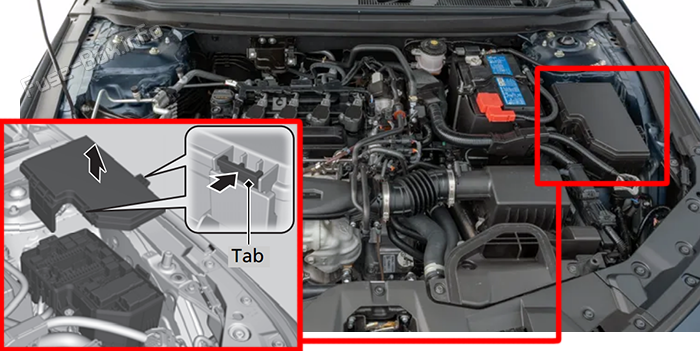

Располагался возле батареи. Нажми на вкладки, чтобы открыть коробку. На фюзеляже указаны места взрывания блок предохранителей Прикрытие. Location of the fuses in the engine compartment: Honda Accord (2023-2026)

Схема блока предохранителей

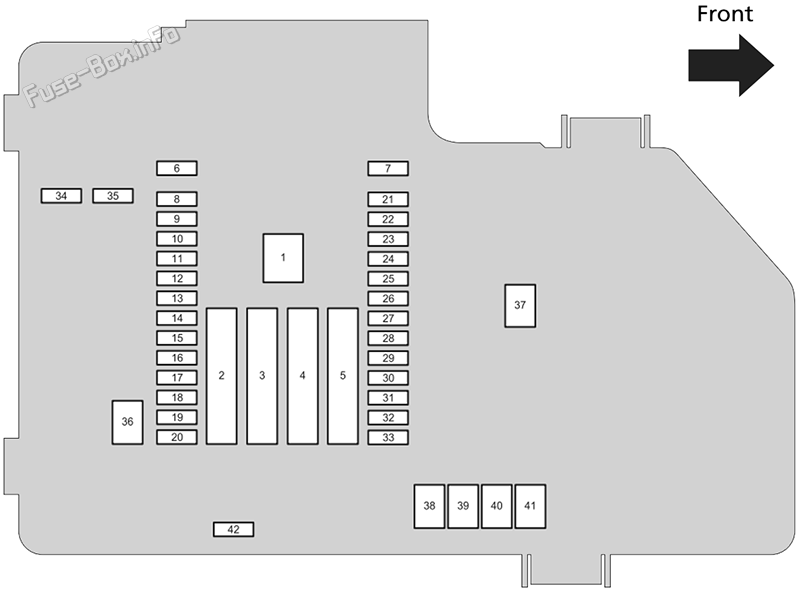

Under-hood fuse box diagram: Honda Accord (2023-2026)

6.4.2 Определение расположения взрывателей в моторном отсеке

№	Охраняемый контур	Ампы
1	Аккумуляторная батарея	125 A
2	DC/DC2	(30 A)
	-	40 A
	F/BOX OPTION	60 A
	-	40 A
	F/BOX OPTION 2	60 A
	-	60 A
	F/BOX MAIN	60 A
3	-	(30 A)
	ST MAGNETIC SW	30 A
	-	40 A
	-	30 A
	-	50 A
	HTR MTR	40 A
	RR DEFROSTER	40 A
4	ABS/VSA FSR	40 A
	ABS/VSA MTR	40 A
	-	40 A
	EBB	40 A
	IG MAIN	30 A
	-	40 A
	R/M 2	30 A
5	DC/DC	(30 A)
	WIPER	30 A
	EPS	70 A
	R/M 1	30 A
	-	40 A
	MAIN FAN	30 A
	F/BOX MAIN 2	60 A
6	SUB FAN	30 A
7	IG MAIN 2	30 A
8	-	-
9	BACK UP	15 A
10	WASHER	15 A
11	-	-
12	-	-
13	-	-
14	-	-
15	SHUTTER GRILLE	(10 A)
16	-	-
17	MG CLUTCH	10 A
18	HORN	10 A
19	-	-
20	-	-
21	-	-
22	DBW	15 A
23	HAZARD	15 A
24	BACKUP FI-ECU	10 A
25	IGP	15 A
26	TCU	15 A
27	LCM L	20 A
28	INJ	20 A
29	STOP	10 A
30	LCM R	20 A
31	IG COIL	15 A
32	-	-
33	-	-
34	-	-
35	-	-
36	IGPS [LAF]	10 A
37	BACKUP 2	(30 A)
38	-	-
39	VBACT	10 A
40	IGPS FAN	7.5 A
41	-	-
42	MON 2	7.5 A

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

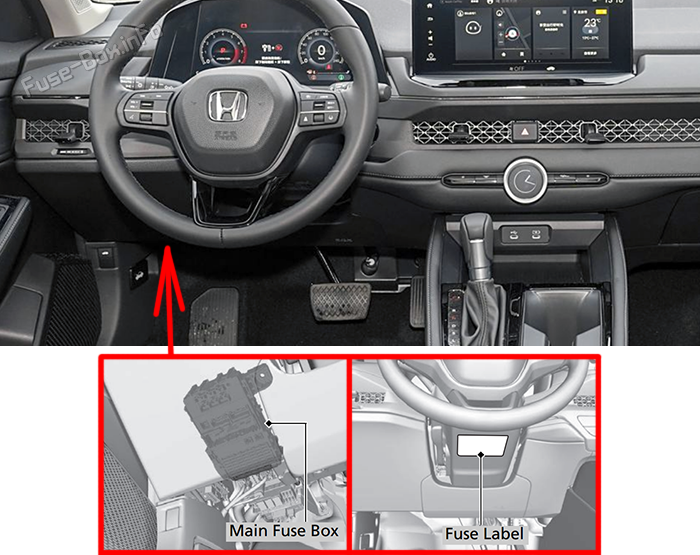

Располагался под приборной доской. На этикетке под рулевой колонкой указаны места взрывания. Location of the fuses in the passenger compartment: Honda Accord (2023-2026)

Схема блока предохранителей

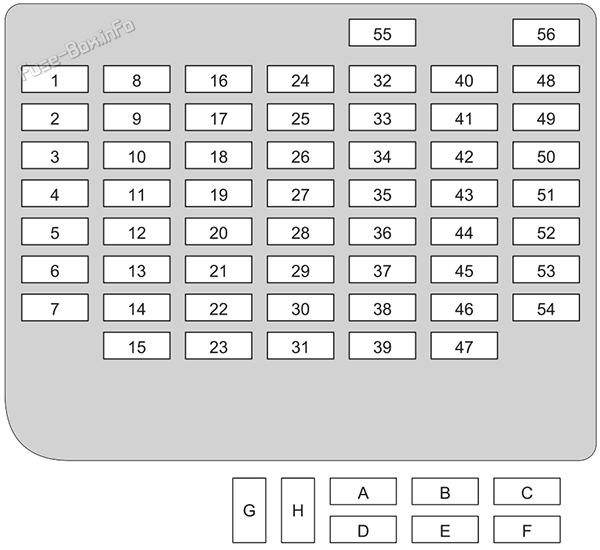

Instrument panel fuse box diagram: Honda Accord (2023-2026)

Определение взрывателей в приборной панели

№	Охраняемый контур	Ампы
1	P/W DR	20 A
2	P/W AS	20 A
3	P/W RR R	20 A
4	P/W RR L	20 A
5	OPTION	10 A
6	SRS	10 A
7	TRUNK LOCK ACT	10 A
8	-	-
9	FR ACC SOCKET	20 A
10	DOOR LOCK	20 A
11	METER	10 A
12	STARTER CUT	(10 A)
13	OPTION 2	10 A
14	MISS SOL	10 A
15	DR DOOR UNLOCK	(10 A)
16	-	-
17	-	-
18	-	-
19	-	-
20	CGW	10 A
21	-	-
22	SMART	10 A
23	DR DOOR LOCK	(10 A)
24	-	-
25	-	-
26	SRS	10 A
27	ACG	10 A
28	VSA/ABS	10 A
29	FUEL PUMP	20 A
30	L SIDE DOOR UNLOCK	10 A
31	R SIDE DOOR UNLOCK	10 A
32	SUN ROOF*	(20 A)
33	-	(7.5 A)
34	USB CHG	10 A
35	-	-
36	-	-
37	2026: USB CHG PD	(10 A)
38	-	(20 A)
39	R SIDE DOOR LOCK	10 A
40	DR P/SEAT SLIDE*	(20 A)
41	DR P/SEAT REC*	(20 A)
42	-	(10 A)
43	A/C	10 A
44	DRL	10 A
45	ACC	10 A
46	ACC KEY LOCK	10 A
47	L SIDE DOOR LOCK	10 A
48	FR H/SEAT*	(20 A)
49	-	(20 A)
50	P/LUMBER DR*	(10 A)
51	-	-
52	-	-
53	-	(20 A)
54	OPTION 1	10 A
55	-	-
56	-	-
A	-	-
B	EOP	(10 A)
C	AUDIO VST	(15 A)
D	ACC VST	(10 A)
E	-	-
F	-	-
G	METER	(10 A)
H	OPTION	(10 A)
	*: не имеется по всем моделям.
