Предохранители и реле Alfa Romeo 4C (2013-2016)
Схемы относятся к указанным годам и вариантам Alfa Romeo 4C (2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Alfa Romeo.
Расположение предохранителей Alfa Romeo 4C 2013-2016
Предохранитель прикуривателя/розетки в Alfa Romeo 4C предохранитель №F86 в моторном отсеке.
Оглавление
Моторного отсека
Моторного отсека
Расположение блока предохранителей

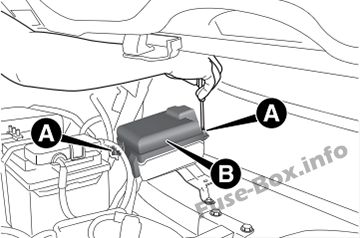

Он расположен с левой стороны моторного отсека, рядом с аккумулятором.
Для доступа открутите винты (А) и снимите крышку (В).

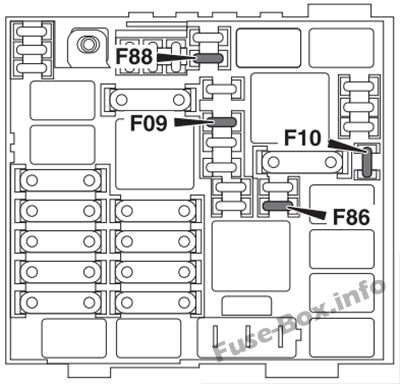

Схема блока предохранителей
| № | АМПЕР | УСТРОЙСТВО ЗАЩИЩЕНО |
|---|---|---|
| F09 | 5 | Переключатель света фар (для версий/рынков, где предусмотрено) |
| F10 | 10 | Однотональный рожок |
| F86 | 15 | Розетка 12В / прикуриватель |
| F88 | 7.5 | Обогреватели наружных зеркал |
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

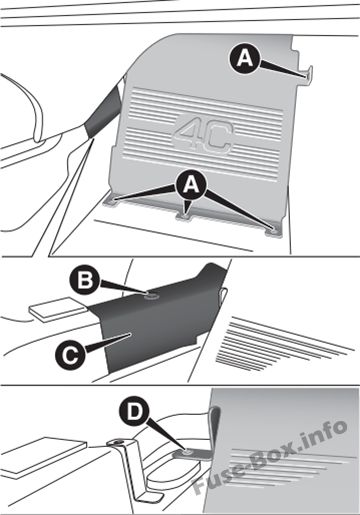

Он расположен под приборной панелью в области перед пассажирским сиденьем.
Для доступа к блоку предохранителей снимите защитную панель, следуя процедуре, описанной ниже: открутите четыре винта A; чтобы найти пятый стопорный винт, снимите блок B и пластиковую крышку C; в этот момент отверните пятый винт D и снимите защитную панель, чтобы найти блок предохранителей.

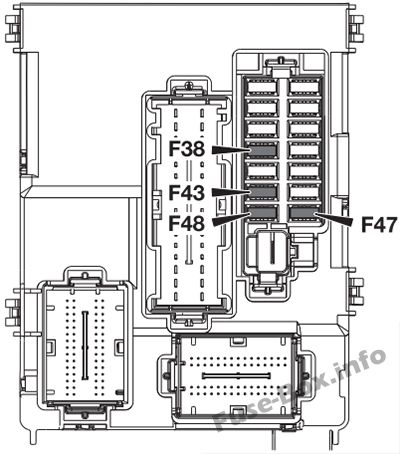

Схема блока предохранителей
| № | АМПЕР | УСТРОЙСТВО ЗАЩИЩЕНО |
|---|---|---|
| F38 | 15 | Центральный замок |
| F43 | 20 | Двухходовой насос омывателя ветрового стекла |
| F47 | 20 | +30 Электрические стеклоподъемники со стороны водителя |
| F48 | 20 | +30 Электрические стеклоподъемники со стороны пассажира |
