Предохранители и реле Alfa Romeo 4C (2017-2019..)
Схемы относятся к указанным годам и вариантам Alfa Romeo 4C (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Alfa Romeo.
Схема предохранителей Alfa Romeo 4C 2017-2019..
Предохранитель прикуривателя/розетки в Alfa Romeo 4C предохранитель №F86 в моторном отсеке.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

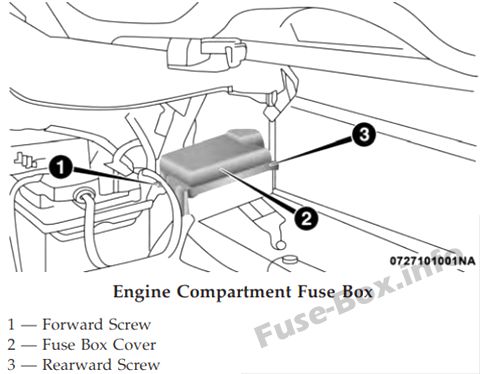

Расположение блока предохранителей
Он расположен с левой стороны моторного отсека, рядом с аккумулятором.
Для доступа открутите винты (1) и снимите крышку (2).
Назначение предохранителей в моторном отсеке
Идентификационный номер электрического компонента, соответствующего каждому предохранителю, указан на задней стороне крышки.
| полость | Макси предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 Ампер Тан | - | Контроллер тела |
| F03 | 20 ампер желтый | - | Выключатель зажигания |
| F04 | 40 А Оранжевый | - | Антиблокировочный тормозной насос |
| F05 | 20 ампер желтый | - | Антиблокировочный тормозной клапан |
| F06 | 40 А Оранжевый | - | Вентилятор радиатора — низкая скорость |
| F07 | 50 ампер красный | - | Вентилятор радиатора — высокая скорость |
| F08 | 20 ампер желтый | - | Двигатель вентилятора |
| F09 | - | 5-амперный загар | Переключатель света фар (при наличии) |
| F10 | - | 10 ампер красный | Horn |
| F11 | - | 20 ампер желтый | Силовой агрегат |
| F14 | - | 15 А Синий | Трансмиссия Alfa с двойным сцеплением |
| F15 | - | 15 А Синий | Трансмиссия Alfa с двойным сцеплением |
| F16 | - | 5-амперный загар | Коробка передач с двойным сцеплением Alfa, ECM |
| F17 | - | 10 ампер красный | Силовой агрегат |
| F18 | - | 5-амперный загар | Силовой агрегат |
| F19 | - | 7,5 А Коричневый | Компрессор кондиционера |
| F21 | - | 20 ампер желтый | Топливный насос |
| F22 | - | 20 ампер желтый | Блок питания блока управления двигателем |
| F24 | - | 5-амперный загар | Антиблокировочная тормозная система (АБС) |
| F30 | - | 10 ампер красный | Водяной насос, ОВКВ |
| F82 | 30 А Зеленый | - | Омыватель фар (при наличии) |
| F83 | 40 А Оранжевый | - | Насос трансмиссии Alfa с двойным сцеплением |
| F84 | - | 5-амперный загар | Насос после запуска |
| F86 | - | 15 А Синий | Задняя розетка 12 В |
| F88 | - | 7,5 А Коричневый | Зеркала с подогревом |
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Блок предохранителей приборной панели является частью модуля управления кузовным оборудованием (BCM) и расположен со стороны пассажира под полом переднего пассажира. Снимите шесть винтов и переднюю панель пола, чтобы получить доступ к BCM.
Назначение предохранителей в приборной панели
Идентификационный номер электрического компонента, соответствующего каждому предохранителю, указан на задней стороне крышки.
| полость | Номер предохранителя автомобиля | Мини-предохранитель | Описание |
|---|---|---|---|
| 3 | F53 | 7,5 А Коричневый | Узел приборной панели |
| 4 | F38 | 15 А Синий | Центральный дверной замок |
| 5 | F36 | 10 ампер красный | Диагностический разъем, Автомобильное радио, TPMS, Сигнализация |
| 6 | F43 | 20 ампер желтый | Двунаправленная шайба |
| 7 | F48 | 20 ампер желтый | Пассажирское стеклоподъемник |
| 9 | F50 | 7,5 А Коричневый | Воздушная подушка |
| 10 | F51 | 7,5 А Коричневый | Реле омывателя фар, реле компрессора кондиционера, реле дальнего света, ЭБУ парковки, автомобильное радио, выключатель стоп-сигнала |
| 11 | F37 | 7,5 А Коричневый | Выключатель стоп-сигнала, узел приборной панели |
| 12 | F49 | 5-амперный загар | Модуль переключения передач, лампа прикуривателя, блок управления приводом, реле обогрева зеркал |
| 13 | F31 | 5-амперный загар | Климат-контроль, Кузовной контроллер |
| 14 | F47 | 20 ампер желтый | Окно питания водителя |
