Предохранители и реле Alfa Romeo Giulia (952, 2017-2019..)
Схемы относятся к указанным годам и вариантам Alfa Romeo Giulia (952, 2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Alfa Romeo.
Схема предохранителей Alfa Romeo Giulia 2017-2019..
Предохранитель прикуривателя / розетки в Alfa Romeo Giulia предохранитель №F22 в багажном отделении.
Оглавление
Блок предохранителей под подножкой со стороны пассажира
Блок предохранителей под подножкой со стороны пассажира
Расположение блока предохранителей
Чтобы получить доступ, выполните следующие действия:
Кнопки спуска на подножке
Отпустите крючки на подножке

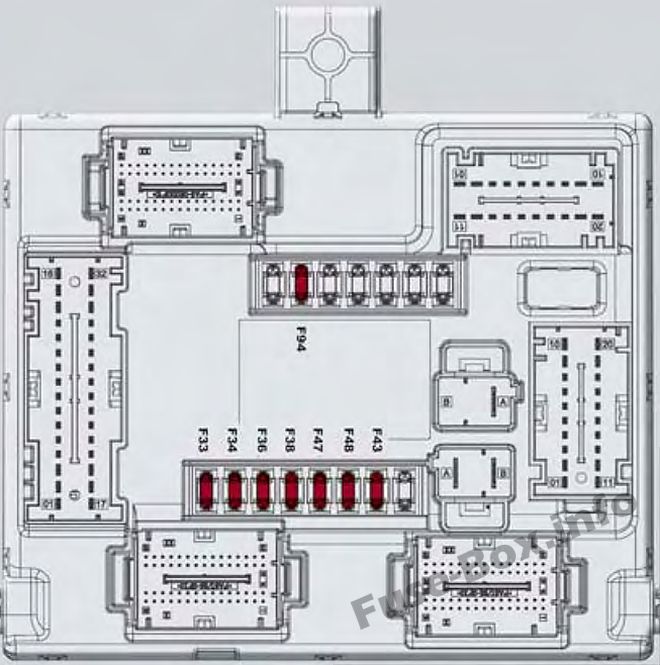

Схема блока предохранителей
| № | АМПЕРАЖ | ФУНКЦИЯ |
|---|---|---|
| F33 | 25 | Передний электростеклоподъемник (со стороны водителя) |
| F34 | 25 | Передний электростеклоподъемник (со стороны пассажира) |
| F36 | 15 | Питание для системы Connect (Информационно-развлекательная система), Климат-контроль, Сигнализация, Электропривод зеркал заднего вида, Система EOBD, Порт USB |
| F38 | 20 | Устройство Safe Lock (отпирание двери со стороны водителя — если есть), отпирание дверей. Центральный замок |
| F43 | 20 | Насос омывателя ветрового стекла |
| F47 | 25 | Стеклоподъемник задний левый |
| F48 | 25 | Стеклоподъемник задний правый |
| F94 | 15 | Катушка обогревателя заднего стекла, прикуриватель |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей
Чтобы получить доступ, выполните следующие действия:
1) Поднимите полку багажника.
2) Снимите крышку блока управления.

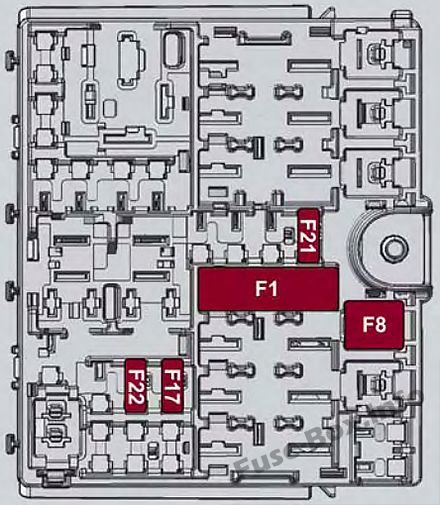

Схема блока предохранителей
| № | АМПЕРАЖ | ФУНКЦИЯ |
|---|---|---|
| F1 | 40 | Модуль буксирного крюка (ТТМ) |
| F8 | 30 | Hi-Fi система |
| F17 | 7.5 | KL15/a Зарядка через USB (C070) |
| F21 | 10 | l-Drive/USB/AUX порт |
| F22 | 20 | KL15/a Розетка 12 В (R053) |
