Предохранители и реле Alfa Romeo Giulietta (940, 2011-2019)
Схемы относятся к указанным годам и вариантам Alfa Romeo Giulietta (940, 2011-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Alfa Romeo.
Схема предохранителей Alfa Romeo Giulietta 2011-2019
Предохранители прикуривателя / розетки в Alfa Romeo Giulietta предохранители F85 и F86 в моторном отсеке.
Оглавление
Моторного отсека
Моторного отсека

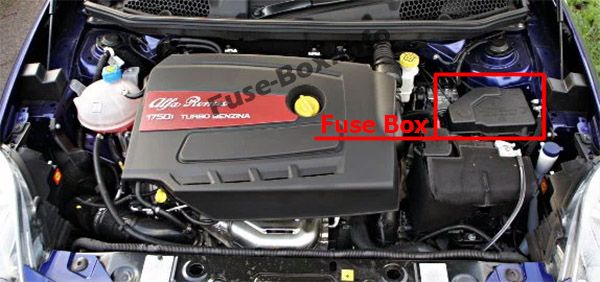

Расположение блока предохранителей
Он находится рядом с батареей.

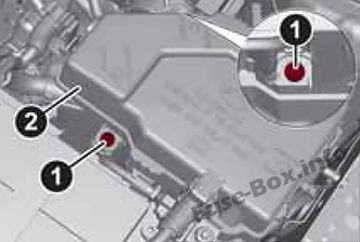

Для доступа отверните винты 1 и снимите крышку 2.

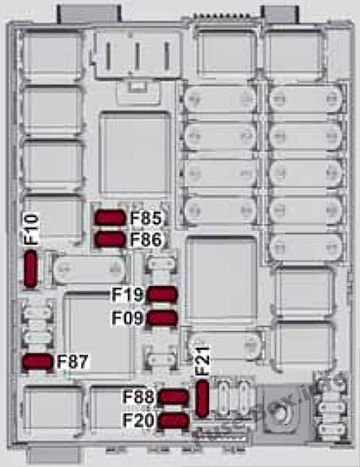

Схема блока предохранителей
| № | AMPS | ЗАЩИТА УСТРОЙСТВА |
|---|---|---|
| F09 | 30 | Питание насоса омывателя фар |
| F10 | 15 | Horn |
| F19 | 7,5 | компрессор переменного тока |
| F20 | 30 | Обогрев заднего стекла |
| F21 | 15 | Топливный насос |
| F85 | 15 | Прикуриватель/розетка |
| F86 | 15 | Розетка 12 В в багажнике |
| F87 | 5 | IBS Датчик состояния заряда аккумулятора для системы Start&Stop |
| F88 | 7,5 | Обогреватели наружных зеркал |
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

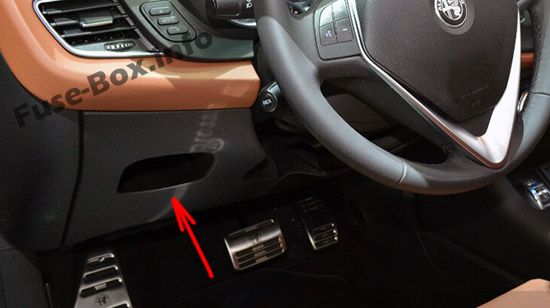

Расположение блока предохранителей

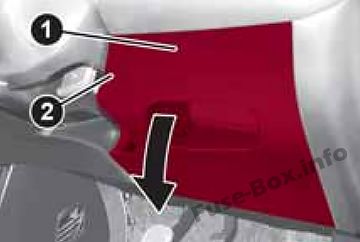

Для доступа к предохранителям просуньте руку в корпус 1 и опустите крышку 2.
Автомобили с левым рулем
Автомобили с правым рулем
Схема блока предохранителей

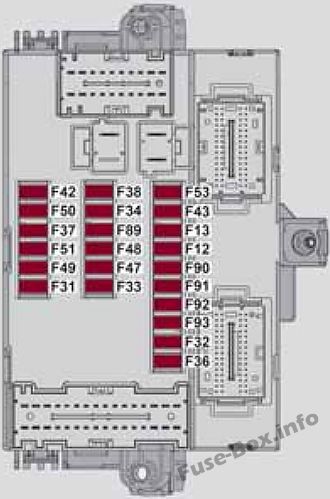

Автомобили с левым рулем:
| № | AMPS | УСТРОЙСТВО ЗАЩИЩЕНО |
|---|---|---|
| F91 | 7,5 | Правая фара дальнего света |
| F90 | 7,5 | Левая фара дальнего света |
| F12 | 7,5 | Правая фара ближнего света (версии с галогенными фарами) |
| F13 | 7,5 | Левая фара ближнего света (версии с галогенными фарами) |
| F12 | 15 | Правая фара ближнего света (версии с биксеноновыми фарами) |
| F13 | 15 | Левая фара ближнего света (версии с биксеноновыми фарами) |
| F93 | 7,5 | Правая противотуманная фара |
| F92 | 7,5 | Левая противотуманная фара |
| F32 | 10 | Плафон в багажном отделении/плафон в солнцезащитном козырьке/плафон в бардачке/передний и задний потолочные фонари |
| F31 | 5 | Различные устройства |
| F33 | 20 | Задний электрический стеклоподъемник (левая сторона) |
| F34 | 20 | Задний электростеклоподъемник (правая сторона) |
| F36 | 10 | +30 |
| F37 | 7,5 | Различные устройства |
| F38 | 20 | Центральный замок |
| F42 | 5 | Поставка компьютера для кузова |
| F43 | 20 | Двухходовой насос омывателя ветрового стекла |
| F47 | 20 | Передний электростеклоподъемник (со стороны водителя) |
| F48 | 20 | Передний электростеклоподъемник (со стороны пассажира) |
| F49 | 5 | Различные устройства |
| F50 | 7.5 | Различные устройства |
| F51 | 5 | Различные устройства |
| F53 | 7,5 | +30 |

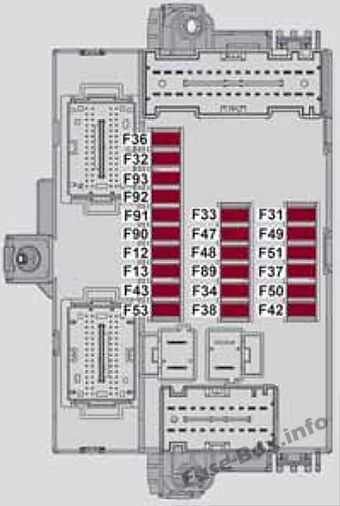

Автомобили с правым рулем:
| № | AMPS | УСТРОЙСТВО ЗАЩИЩЕНО |
|---|---|---|
| F91 | 7,5 | Правая фара дальнего света |
| F90 | 7,5 | Левая фара дальнего света |
| F12 | 7,5 | Правая фара ближнего света (версии с галогенными фарами) |
| F13 | 7,5 | Левая фара ближнего света (версии с галогенными фарами) |
| F12 | 15 | Правая фара ближнего света (версии с биксеноновыми фарами) |
| F13 | 15 | Левая фара ближнего света (версии с биксеноновыми фарами) |
| F93 | 7,5 | Правая противотуманная фара |
| F92 | 7,5 | Левая противотуманная фара |
| F32 | 10 | Плафон в багажном отделении/плафон в солнцезащитном козырьке/плафон в бардачке/передний и задний потолочные фонари |
| F31 | 5 | Различные устройства |
| F33 | 20 | Задний электрический стеклоподъемник (левая сторона) |
| F34 | 20 | Задний электростеклоподъемник (правая сторона) |
| F36 | 10 | +30 |
| F37 | 7,5 | Различные устройства |
| F38 | 20 | Центральный замок |
| F42 | 5 | Поставка компьютера для кузова |
| F43 | 20 | Двухходовой насос омывателя ветрового стекла |
| F47 | 20 | Передний электростеклоподъемник (со стороны водителя) |
| F48 | 20 | Передний электростеклоподъемник (со стороны пассажира) |
| F49 | 5 | Различные устройства |
| F50 | 7.5 | Различные устройства |
| F51 | 5 | Различные устройства |
| F53 | 7,5 | +30 |
Багажное отделение
Багажное отделение
Блок предохранителей расположен с левой стороны багажного отделения под боковой крышкой.

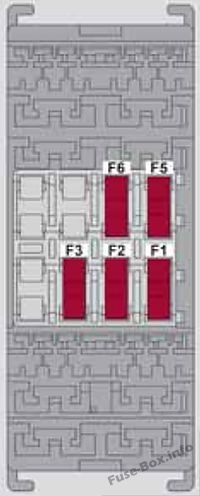

Схема блока предохранителей
| № | AMPS | УСТРОЙСТВО ЗАЩИЩЕНО |
|---|---|---|
| F1 | 15 | Движение левого переднего сиденья |
| F2 | 15 | Движение правого переднего сиденья |
| F3 | 15 | Крыша с электроприводом |
| F4 | 15 | Устройства регулировки поясницы |
| F5 | 15 | Обогрев передних сидений |
| F6 | 20 | Усилитель BOSE + сабвуфер |
