Предохранители и реле Alfa Romeo Stelvio (2017-2019..)
Схемы относятся к указанным годам и вариантам Alfa Romeo Stelvio (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Alfa Romeo.
Схема предохранителей Alfa Romeo Stelvio 2017-2019..
Предохранитель прикуривателя/розетки в Alfa Romeo Stelvio предохранитель №F94 в блоке предохранителей салона.
Оглавление
Пассажирский салон
Пассажирский салон

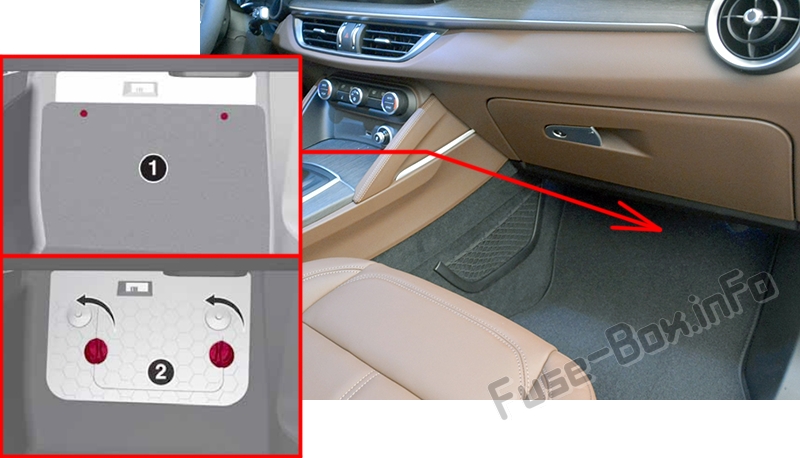

Расположение блока предохранителей
Блок предохранителей находится под подножкой со стороны пассажира.
Поднимите верхний конец подножки 1 со стороны пассажира, потянув за нее, чтобы разблокировать 2 кнопки;
Снимите панель 2, извлекая ее вниз, предварительно открутив два фиксирующих крючка.
Снимите панель 2, извлекая ее вниз, предварительно открутив два фиксирующих крючка.

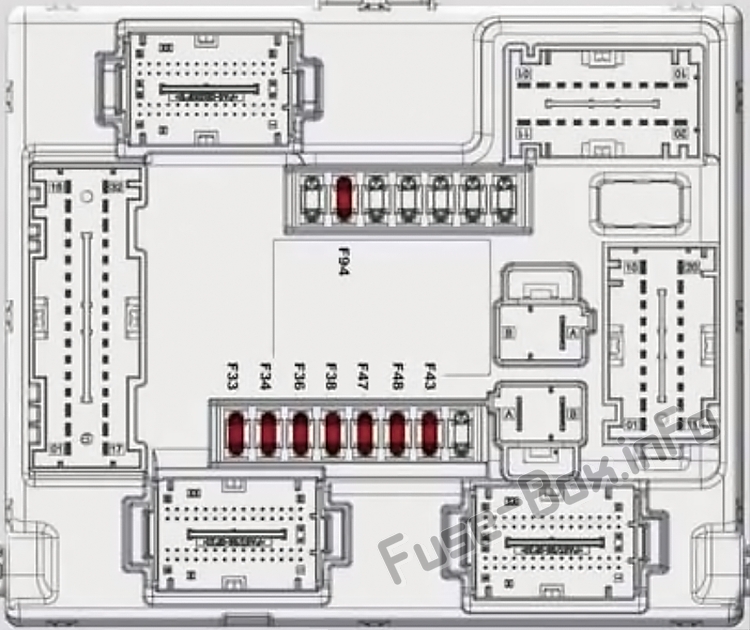

Схема блока предохранителей
| № | Ампер | Защищенный компонент |
|---|---|---|
| F33 | 25 | Передний электростеклоподъемник (со стороны водителя) |
| F34 | 25 | Передний электростеклоподъемник (со стороны пассажира) |
| F36 | 15 | Блок питания для системы Connect, системы климат-контроля, сигнализации, электрического складывания наружных зеркал, системы EOBD, порта USB |
| F38 | 20 | Устройство Power Lock (отпирание двери со стороны водителя — там, где предусмотрено)/отпирание двери Центральный замок |
| F43 | 20 | Насос омывателя ветрового стекла |
| F47 | 25 | Задний левый электростеклоподъемник |
| F48 | 25 | Задний правый электростеклоподъемник |
| F94 | 15 | Катушка обогревателя заднего стекла, прикуриватель |
Багажное отделение
Багажное отделение

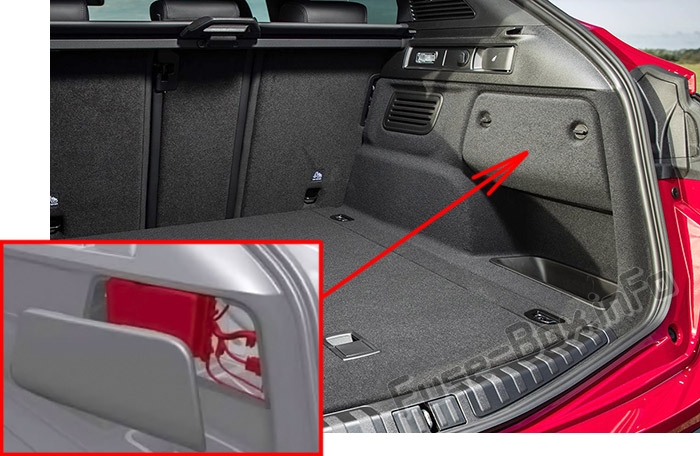

Расположение блока предохранителей
Блок предохранителей расположен с правой стороны багажного отделения за боковой крышкой.
Снимите крышку и снимите крышку блока управления

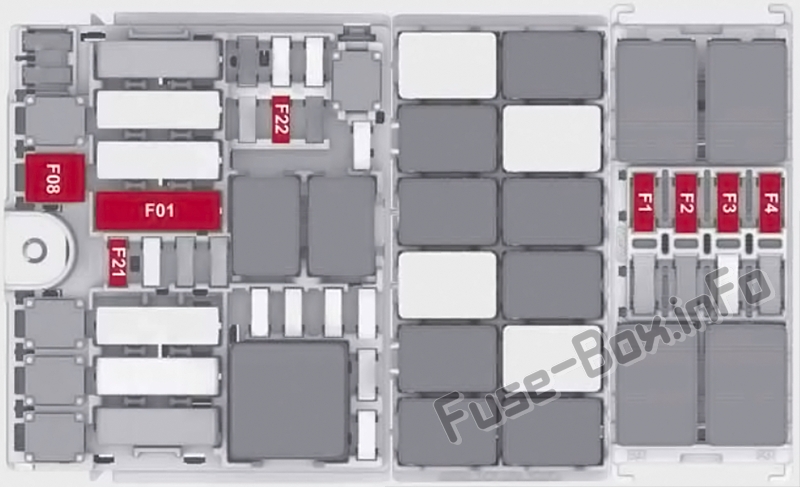

Схема блока предохранителей
| № | Ампер | Защищенный компонент |
|---|---|---|
| F01 | 40 | Модуль буксировочного крюка (TTM/TTEBM) |
| F08 | 30 | Hi-Fi система F08 |
| F21 | 10 | 1-накопитель / USB-разъем / AUX / USB-зарядное устройство |
| F22 | 20 | KL15/a Розетка 12 В в багажном отделении |
| F1 | 20 | Питание блока управления светом прицепа (+30) |
| F2 | 15 | Питание блока управления светом прицепа (+30) |
| F3 | 10 | Розетка для прицепа (только EMEA) (+30) |
| F4 | 10 | Фаркоп (+15) |
