Предохранители и реле Audi A1 (8X, 2010-2018)
Схемы относятся к указанным годам и вариантам Audi A1 (8X, 2010-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Схема предохранителей Audi A1 2010-2018
Предохранитель прикуривателя/розетки в Audi A1 предохранитель №3 (черный держатель) в блоке предохранителей панели приборов со стороны водителя.
Оглавление

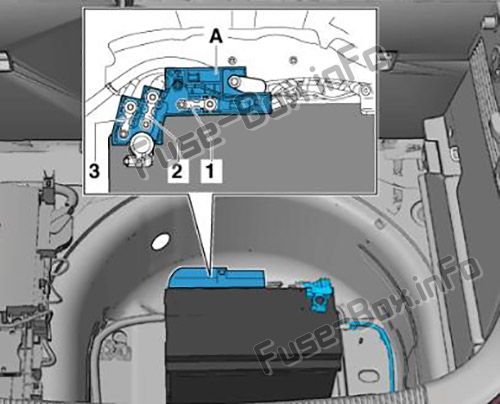

Предохранители аккумуляторной батареи в багажном отделении (держатель предохранителей А)
Предохранители аккумуляторной батареи в багажном отделении (держатель предохранителей А)
На плюсовой клемме аккумуляторной батареи (только для моделей с аккумуляторной батареей в багажном отделении).
| № | A | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | 110 | Бортовое питание Поставка компонентов двигателя |
| 3 | - | Не используется |

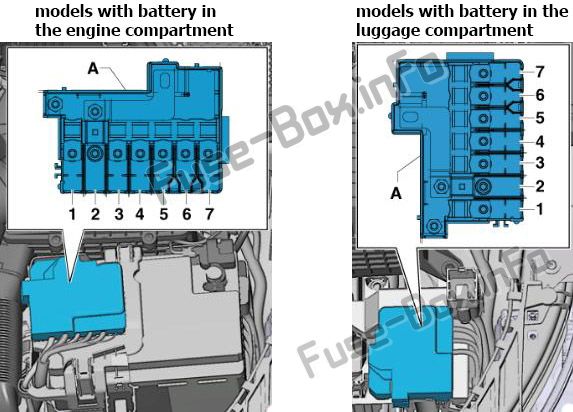

Моторный отсек (держатель предохранителя B)
Моторный отсек (держатель предохранителя B)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 175 | Генератор -С- |
| 2 | 40 | Реле малой тепловой мощности -J359- Нагревательный элемент дополнительного воздушного отопителя -Z35- |
| 3 | 110 | только модели с аккумулятором в моторном отсеке: Бортовое питание Поставка компонентов двигателя |
| 4 | 80 | Блок управления усилителем руля -J500- |
| 5 | 40/50 | Термовыключатель вентилятора радиатора -F18- Блок управления вентилятором радиатора -J293- |
| 6 | 50 | Блок управления автоматического периода накаливания -J179- |
| 7 | 60 | Реле высокой тепловой мощности -J360- Дополнительный нагревательный элемент -Z35- Блок управления контроля аккумуляторной батареи -J3671) |

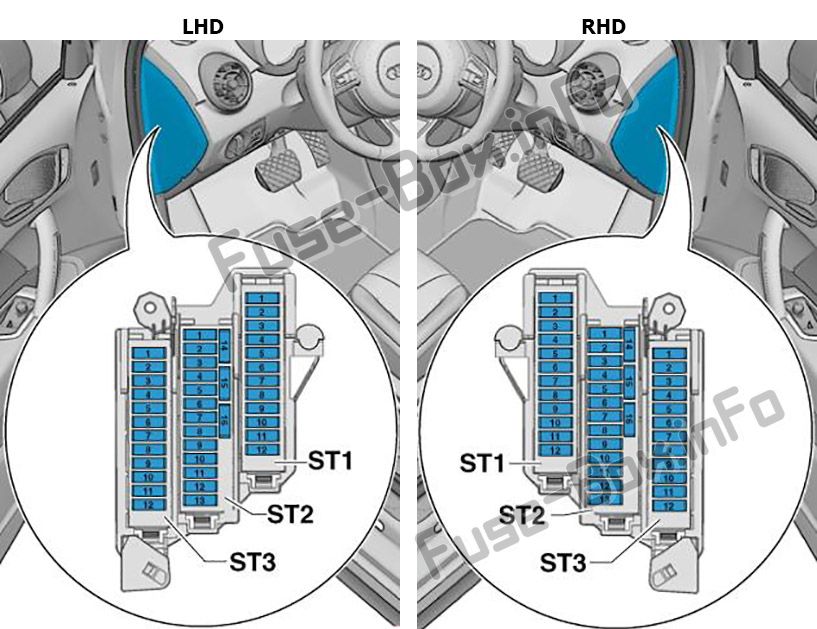

Со стороны водителя на панели приборов (держатель предохранителей C)
Со стороны водителя на панели приборов (держатель предохранителей C)
| № | A | Функция/компонент |
|---|---|---|
| Черный | ||
| 1 | 30 | Блок управления цифровой аудиосистемы -J525- Стабилизатор напряжения -J532- Радио -R- |
| 2 | 40 | Блок управления отопителем -J65- Реле разгрузки контактов X -J59- Блок управления приточного вентилятора -J126- Вентилятор приточного воздуха -V2- |
| 3 | 20 | Прикуриватель -U1- Розетка 12 В -U5- |
| 4 | 15 | Блок управления детектора прицепа -J345- |
| 5 | 5 | Диагностический интерфейс шины данных -J533- |
| 6 | 30 | Блок управления двери переднего пассажира -J387- Блок управления задней правой двери -J389- |
| 7 | 30 | Блок управления двери водителя -J386- Блок управления задней левой двери -J388- |
| 8 | 30 | Реле обогрева заднего стекла -J9- Обогрев заднего стекла -Z1- |
| 9 | 25 | Блок управления АБС -J104- |
| 10 | 20 | Блок управления бортовой сети -J519- |
| 11 | 15 | Высокочастотный звуковой сигнал -H2- Низкочастотный звуковой сигнал -H7- Реле звукового сигнала -J413- |
| 12 | 30 | Блок управления бортовой сети -J519- |
| Коричневый | ||
| 1 | 5 | Звуковой сигнал -H12- Датчик охранной сигнализации -G578- |
| 2 | 5/7,5 | Реле питания клеммы 30 -J317- (только модели с дизельным двигателем) Реле электропитания Motronic -J271- (только модели с бензиновым двигателем) Блок управления двигателем -J623- |
| 3 | 5 | Блок управления бортовой сети -J519- |
| 4 | 5/15 | Блок управления АБС -J104- Стабилизатор напряжения 2 -J570- Блок управления полного привода -J492- (модели с бензиновым двигателем 2,0 л, с января 2014 г.) |
| 5 | - | Вакантно |
| 6 | 5 | Датчик света/дождя -G397- Антенный усилитель для мобильного телефона -R86- Телефонный кронштейн -R126- Передний модуль крыши -WX3- |
| 7 | 15/20 | Блок управления топливным насосом -J538- (только модели с бензиновым двигателем) Реле топливного насоса -J17- (только модели с дизельным двигателем) |
| 8 | 10 | Реле дополнительного насоса охлаждающей жидкости -J496-, до октября 2014 г. |
| 9 | 5 | Блок управления электроникой рулевой колонки -J527- |
| 10 | 5 | Выключатель света -E1- |
| 11 | 10 | Блок управления климат-контроля -J255- Блок управления климатической установки -J301- Блок управления двери переднего пассажира -J387- (до апреля 2012 г.) Блок управления задней правой двери -J389- (до апреля 2012 г.) 16-контактный разъем -T16-, диагностический разъем |
| 12 | 10 | Блок управления двери водителя -J386- (до апреля 2012 г.) Блок управления задней левой двери -J388- (до апреля 2012 г.) |
| 13 | 10 | Блок управления бортовой сети -J519- |
| 14 | 20 | Реле розеток -J807- (только модели без розетки прицепа) |
| 15 | 30 | Блок управления бортовой сети -J519- |
| 16 | 20 | Реле переключения 1 электродвигателя стеклоочистителя -J368- (до октября 2014 г.) модели с бензиновым двигателем 2,0 л, с января 2014 г., модели с бензиновым двигателем 1,8 л, с ноября 2014 г.: Реле питания компонентов двигателя -J757- Катушка зажигания 1 с выходным каскадом -N70-23)24) Катушка зажигания 2 с выходным каскадом -N127-23)24) Катушка зажигания 3 с выходным каскадом -N291-23)24) Катушка зажигания 4 с выходным каскадом -N292-23)24) |
| Red | ||
| 1 | 5/20 | Блок управления автоматического периода накаливания -J179- Вакуумный насос тормозов -V192- |
| 2 | 5/10 | Выключатель стоп-сигналов -F- (до октября 2011 г.) выключатель педали тормоза -F63- (до октября 2011 г.) реле дополнительного насоса охлаждающей жидкости -J496- Нагреватель лямбда-зонда -Z19- (до октября 2011 г.) Нагреватель лямбда-зонда 1 после катализатора -Z29-, (до октября 2011 г.) Питающий предохранитель 9 в блоке предохранителей F -SF9-, (с ноября 2011 г. по октябрь 2014 г.) Питающий предохранитель 10 в блоке предохранителей F -SF10- (с ноября 2011 г. по октябрь 2014 г.) Блок управления ABS -J104-, с ноября 2011 г. |
| 3 | 5/7,5/15 | Расходомер воздуха -G70-, до октября 2014 г. Реле топливного насоса -J17-, до октября 2014 г. Реле малой тепловой мощности -J359-, до октября 2014 г. Реле высокой тепловой мощности -J360-, до октября 2014 г. Реле электропитания компонентов двигателя -J757-, до октября 2014 г. Клапан регулировки давления топлива -N276-, до октября 2014 г. Циркуляционный насос охлаждающей жидкости -V50-, до октября 2014 г. |
| 4 | 25.15.30 | Блок управления двигателем -J623- Датчик положения сцепления -G476-, до октября 2011 г. Выключатель стоп-сигналов -F-, до октября 2011 г. |
| 5 | 15/20/25/30 | Катушка зажигания 1 с выходным каскадом -N70-, до октября 2014 г. Катушка зажигания 2 с выходным каскадом -N127-, до октября 2014 г. Трансформатор зажигания -N152-, до октября 2014 г. Клапан регулировки давления топлива -N276-, до октября 2014 г. Клапан дозирования топлива -N290-, до октября 2014 г. Катушка зажигания 3 с выходным каскадом -N291-, до октября 2014 г. Катушка зажигания 4 с выходным каскадом -N292-, до октября 2014 г. |
| 6 | 10/20 | Блок управления вентилятора радиатора -J293-, до октября 2014 г. Реле нагревательного элемента -J925-, до октября 2014 г. Электромагнитный клапан ограничения давления наддува -N75-, до октября 2014 г. Электромагнитный клапан 1 угольного фильтра -N80-, до октября 2014 г. Клапан 1 регулировки фаз газораспределения -N205-, до октября 2014 г. Клапан рециркуляции турбонагнетателя -N249-, до октября 2014 г. Клапан заслонки впускного коллектора -N316-, до октября 2014 г. Клапан 1 регулировки фаз газораспределения -N318-, до октября 2014 г. Переключающий клапан радиатора рециркуляции ОГ -N345-, до октября 2014 г. Клапан регулировки давления масла -N428-, до октября 2014 г. Регулятор впускных кулачков цилиндра 2 -N583-, до октября 2014 г. Регулятор выпускных клапанов цилиндра 2 -N587-, до октября 2014 г. Регулятор впускных кулачков цилиндра 3 -N591-, до октября 2014 г. Регулятор выпускных клапанов цилиндра 3 -N595-, до октября 2014 г. Насос охладителя рециркуляции ОГ -V400- |
| 7 | 5 | CD-чейнджер -R41- |
| 8 | 5 | Блок управления доступом в Интернет -J666- Блок управления считывателя чип-карт -J676- Радио -R- ТВ-тюнер -R78- |
| 9 | 5 | Блок управления в комбинации приборов -J285- |
| 10 | 5 | Реле автоматического затемнения внутреннего зеркала заднего вида -J910- Внутреннее зеркало с автоматическим затемнением -Y7- |
| 11 | 7,5/15 | Радио -R- Блок управления электронной информационной системы 1 -J794- |
| 12 | 5 | Блок индикации блока управления передней индикации информации и панели управления -J685- |

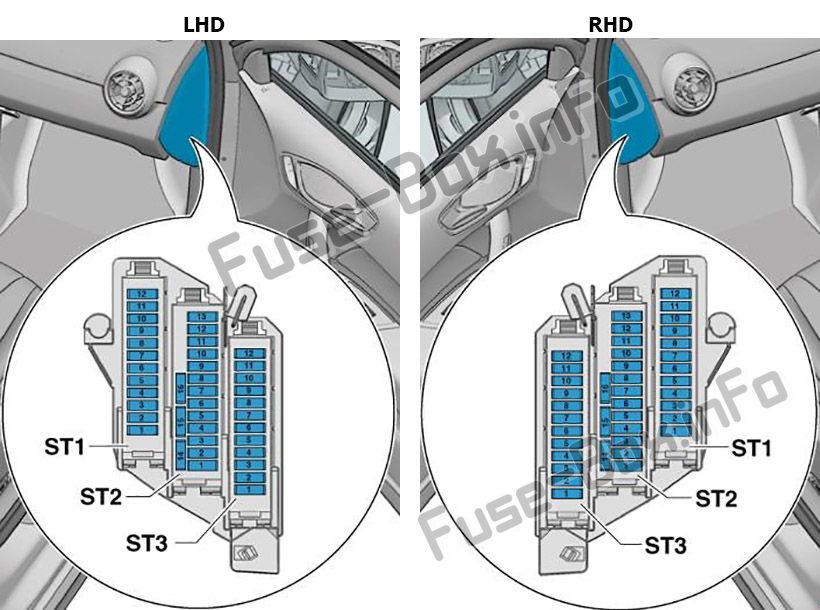

Со стороны пассажира панели приборов (держатель предохранителей D)
Со стороны пассажира панели приборов (держатель предохранителей D)
| № | A | Функция/компонент |
|---|---|---|
| Черный | ||
| 1 | 7.5 | Блок управления ESL -J764- |
| 2 | 20 | Блок управления детектора прицепа -J345- |
| 3 | 20 | Блок управления детектора прицепа -J345- |
| 4 | 7,5/30 | Блок мехатроника коробки передач с двойным сцеплением -J743-, до октября 2014 г. Электронный блок управления демпфированием -J250-, с января 2014 г. |
| 5 | 30 | Реле омывателя фар -J39- Насос омывателя фар -V11- |
| 6 | 5 | Интерфейсный блок управления системы определения местонахождения автомобиля -J843- |
| 7 | 7.5 | Блок управления авторизации входа и запуска -J518- |
| 8 | 15 | Блок мехатроника коробки передач с двойным сцеплением -J743-, до октября 2014 г. |
| 9 | 20 | Электродвигатель сдвижного люка -V1- |
| 10 | 7.5 | Блок управления датчиков селектора -J587- |
| 11 | 15 | Реле электропитания компонентов двигателя -J757-, до октября 2014 г. Клапан регулировки давления топлива -N276- , до октября 2014 г. |
| 12 | - | Вакантно |
| Коричневый | ||
| 1 | 5 | Выключатель фонарей заднего хода -F4- Блок управления датчиков селектора -J587- Блок мехатроника коробки передач с двойным сцеплением -J743- |
| 2 | 10 | Датчик высокого давления -G65- Датчик уровня и температуры масла -G266- Блок управления климатической установки -J301- Реле розеток -J807- Внутреннее зеркало с автоматическим затемнением -Y7- 16-контактный разъем -T16-, диагностический разъем |
| 3 | 5 | Диагностический интерфейс шины данных -J533- |
| 4 | 5 | Блок управления отопителем -J65- Блок управления корпусного шума -J869- |
| 5 | 7.5 | Выключатель света -E1- Реле стартера 1 -J906- Стабилизатор напряжения -J532- Реле стартера 2 -J907- Реле автоматического затемнения внутреннего зеркала заднего вида -J910- Передняя левая фара -MX1- Передняя правая фара -MX2- |
| 6 | 5 | Выключатель света -E1- |
| 7 | 5 | Блок управления ABS -J104-, до октября 2014 г. Стабилизатор напряжения 2 -J570-, до октября 2014 г. Электронный блок управления демпфированием -J250-, с января 2014 г. |
| 8 | 5 | Регулятор обогрева сиденья водителя -E94- Регулятор обогрева сиденья переднего пассажира -E95- Кнопка аварийной световой сигнализации -E229- Кнопка обогрева заднего стекла -E230- Клавиша ACS и ESP -E256- Кнопка помощи при парковке -E266- Кнопка индикации контроля давления в шинах -E492- Кнопка пуска/останова -E693- Блок управления детектора прицепа -J345- Нагревательный элемент форсунки левого омывателя -Z20- Нагревательный элемент правого форсунки омывателя -Z21- |
| 9 | 5 | Блок управления усилителем руля -J500- |
| 10 | 5/7,5 | Расходомер воздуха -G70- Блок управления топливного насоса -J538- Нагревательный элемент системы вентиляции картера -N79- |
| 11 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа отключения подушки безопасности переднего пассажира -K145- |
| 12 | 5 | Блок управления системой помощи при парковке -J446- |
| 13 | 5 | Блок управления корректора фар -J431- |
| 14 | 30 | Блок управления обогрева сиденья -J882- |
| 15 | 15 | Электродвигатель стеклоочистителя заднего стекла -V12- |
| 16 | 5 | Блок управления двигателем -J623- Расходомер воздуха -G70- |
| Red | ||
| 1 | - | Вакантно |
| 2 | - | Вакантно |
| 3 | 10 | Блок управления полного привода -J492- , поэтапный вывод из эксплуатации |
| 4 | - | Вакантно |
| 5 | - | Вакантно |
| 6 | - | Вакантно |
| 7 | - | Вакантно |
| 8 | - | Вакантно |
| 9 | - | Вакантно |
| 10 | 5/10 | Блок управления специального автомобиля -J608- |
| 11 | - | Вакантно |
| 12 | - | Вакантно |

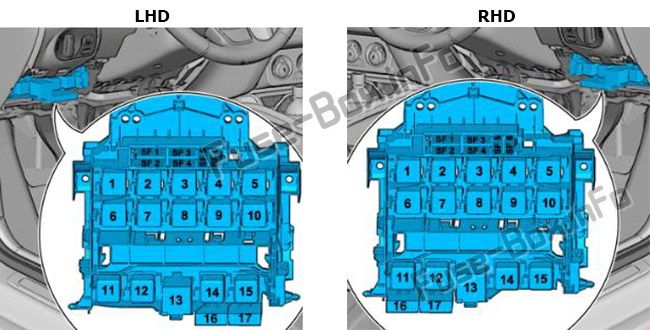

Панель предохранителей/реле под рулевым колесом (держатель предохранителей F)
Панель предохранителей/реле под рулевым колесом (держатель предохранителей F)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 40 | Стабилизатор напряжения -J532- |
| 2 | 50 | Поставлять Блок предохранителей 1 -ST1- в блоке предохранителей D -SD- |
| 3 | 40 | Реле питания клеммы 15 -J329- |
| 4 | 40 | Блок управления АБС -J104- |
| 5 | 5 | Стабилизатор напряжения 2 -J570-, постепенное снятие с производства |
| 6 | 5 | Блок управления бортовой сети -J519- Стабилизатор напряжения -J532- Стабилизатор напряжения 2 -J570-, постепенное снятие с производства Блок управления двигателем -J623- |
| 16 | 10 | Выключатель стоп-сигналов -F- (с ноября 2011 г. по октябрь 2014 г.) Датчик положения сцепления -G476- (с ноября 2011 г. по ноябрь 2014 г.) |
| 17 | 5 | Нагреватель лямбда-зонда -Z19- (с ноября 2011 г. по октябрь 2014 г.) Нагреватель лямбда-зонда 1 после катализатора -Z29- (с ноября 2011 г. по ноябрь 2014 г.) |

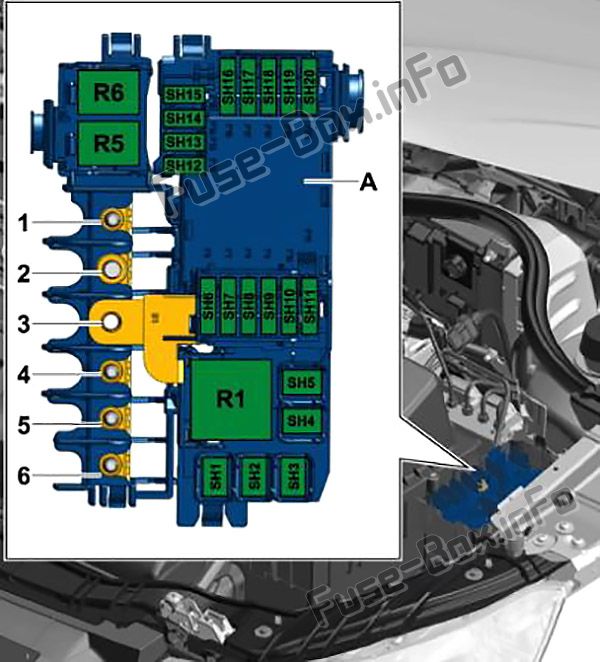

В блоке электроники (держатель предохранителя B/ держатель предохранителя H)
В блоке электроники (держатель предохранителя B/ держатель предохранителя H)
Только для моделей версии S1, начиная с января 2014 г.
Только для моделей с ноября 2014 г.
| № | A | Функция/компонент |
|---|---|---|
| 1 | 110 | модели с аккумуляторной батареей только в моторном отсеке, до октября 2014 г.: Бортовое питание Поставка компонентов двигателя |
| 1 | 5 | модели с ноября 2014 года: Блок управления вентилятором радиатора -J293- Вентилятор радиатора -V7- |
| 2 | 250 | Генератор -С- Регулятор напряжения -C1- |
| 3 | - | Батарея + |
| 4 | 80 | Блок управления усилителем руля -J500- |
| 5 | 50 | только модели с дизельным двигателем, с ноября 2014 г.: Блок управления автоматического периода накаливания -J179- Свеча накаливания 1 -Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- |
| 6 | 50 | модели до октября 2014 года: Блок управления вентилятором радиатора -J293- Вентилятор радиатора -V7- |
| 6 | - | модели с аккумулятором только в моторном отсеке, с ноября 2014 г.: Не используется |
| 6 | - | Предохранитель 5 в блоке предохранителей B (-SB5-) перемкнут |
| 125 | модели с аккумулятором только в моторном отсеке, с ноября 2014 г.: Бортовое питание Поставка компонентов двигателя |
В блоке электроники (держатель предохранителя H)
В блоке электроники (держатель предохранителя H)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 40 | Нагревательный элемент дополнительного воздушного отопителя -Z35-, этап 1 |
| 2 | 30 | Блок управления вентилятором радиатора -J293- Вентилятор радиатора -V7- |
| 3 | - | Вакантно |
| 4 | 40 | Нагревательный элемент дополнительного воздушного отопителя -Z35-, этап 2 |
| 5 | 40 | Нагревательный элемент дополнительного воздушного отопителя -Z35-, этап 3 |
| 6 | 30 | Блок мехатроника коробки передач с двойным сцеплением -J743- |
| 7 | 7.5 | Блок управления двигателем -J623- |
| 8 | 20 | Реле переключения 1 электродвигателя стеклоочистителя -J368- Реле переключения 2 электродвигателя стеклоочистителя -J369- |
| 9 | 5 | Блок управления контроля аккумуляторной батареи -J367- |
| 10 | 10 | Подавляющий фильтр -C24- |
| 11 | - | Вакантно |
| 12 | 10/15 | только для моделей с бензиновым двигателем 1,0 л/1,4 л: Нагреватель лямбда-зонда -Z19- Нагреватель лямбда-зонда 1 после катализатора -Z29- |
| 13 | 5 | Выключатель стоп-сигналов -F- Датчик положения сцепления -G476- |
| 14 | 5/10 | Термовыключатель отключения системы кондиционирования воздуха -F163- Клапан дозирования топлива -N290- Клапан регулировки давления масла -N428- Клапан охлаждающей жидкости головки блока цилиндров -N489- Циркуляционный насос охлаждающей жидкости -V50- Циркуляционный насос -V55- Насос охлаждения наддувочного воздуха -V188- Насос дополнительного отопителя -V488- |
| 15 | 5 | Блок управления бортовой сети -J519-, T52c/34 Блок управления двигателем -J623-, T91/67;T94/... Стабилизатор напряжения -J532-, T12aa/4 |
| 16 | 30 | Стартер -B- |
| 17 | 15/30 | Блок управления двигателем -J623- |
| 18 | 5/10 | Датчик уровня и температуры масла -G266- Реле топливного насоса -J17- Блок управления вентилятором радиатора -J293- Реле малой тепловой мощности -J359- Реле высокой тепловой мощности -J360- Электромагнитный клапан ограничения давления наддува -N75- Клапан рециркуляции турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- Клапан регулировки давления масла -N428- Клапан охлаждающего масла -N471- |
| 19 | 7,5/10,20 | Реле питания компонентов двигателя -J757- Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- Форсунка 2 цилиндра 1 -N532- Форсунка 2 цилиндра 2 -N533- Форсунка 2 цилиндра 3 -N534- Форсунка 2 цилиндра 4 -N535- Привод 1 регулировки фаз газораспределения -F366- Привод 2 регулировки фаз газораспределения -F367- Привод 3 регулировки фаз газораспределения -F368- Привод 4 регулировки фаз газораспределения -F369- Привод 5 регулировки фаз газораспределения -F370- Привод 6 регулировки фаз газораспределения -F371- Привод 7 регулировки фаз газораспределения -F372- Привод 8 регулировки фаз газораспределения -F373- Вакуумный насос тормозов -V192- |
| 20 | 5 /10.20 | Блок управления автоматического периода накаливания -J179- Блок управления выпускной заслонкой -J883- Нагревательный элемент системы вентиляции картера -N79- Электромагнитный клапан 1 угольного фильтра -N80- Клапан 1 управления распределительным валом -N205- Клапан 1 регулировки фаз газораспределения -N318- Продолжительный насос циркуляции охлаждающей жидкости -V51- Датчик 1 давления вторичного воздуха -G609- Датчик 2 давления вторичного воздуха -G610- |
