Предохранители и реле Audi A2 (8Z, 1999-2005)
Схемы относятся к указанным годам и вариантам Audi A2 (8Z, 1999-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A2 1999-2005 гг.
Предохранители прикуривателя/розетки в Audi A2 находятся предохранители №11 и 12 в блоке предохранителей возле левого переднего сиденья.
Оглавление

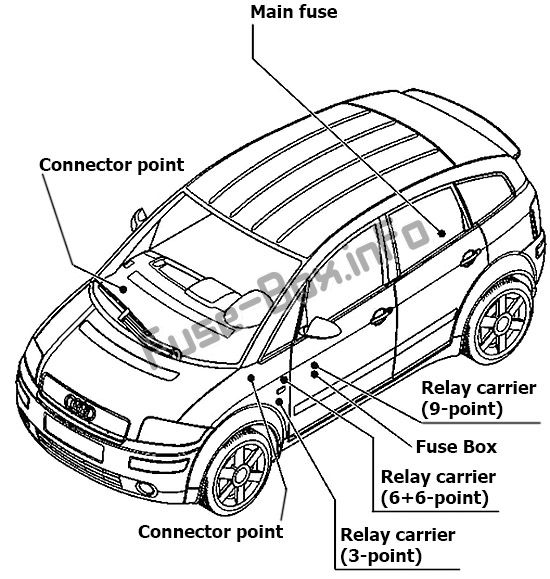

Расположение блока предохранителей
Расположение блока предохранителей
Главный предохранитель
Главный предохранитель

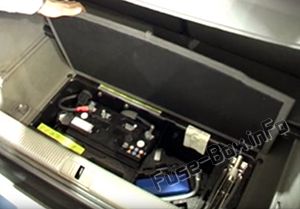

Он находится на аккумуляторе под полом в багажнике.

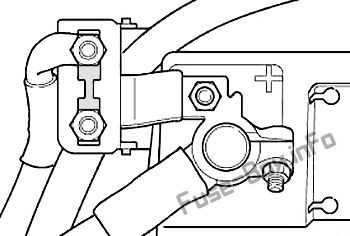

S88 — Ленточный предохранитель (150А)
Блок предохранителей и реле (9-точечный)
Блок предохранителей и реле (9-точечный)

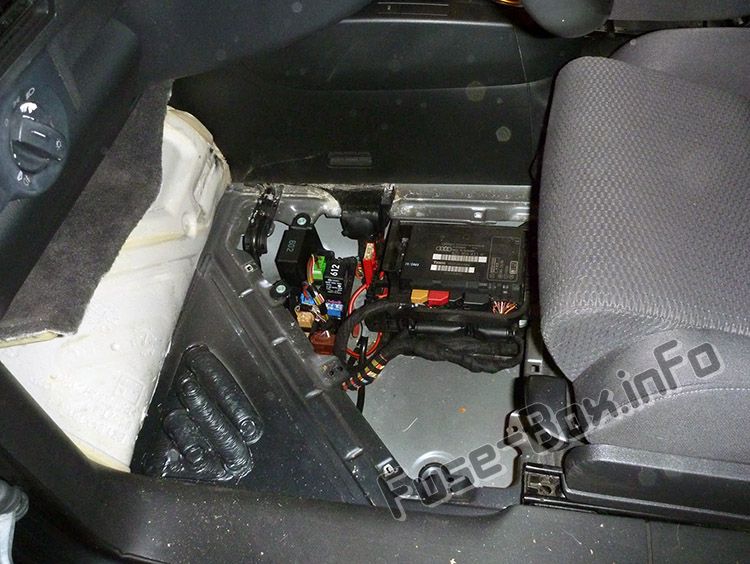

Он расположен под полом перед левым передним сиденьем.

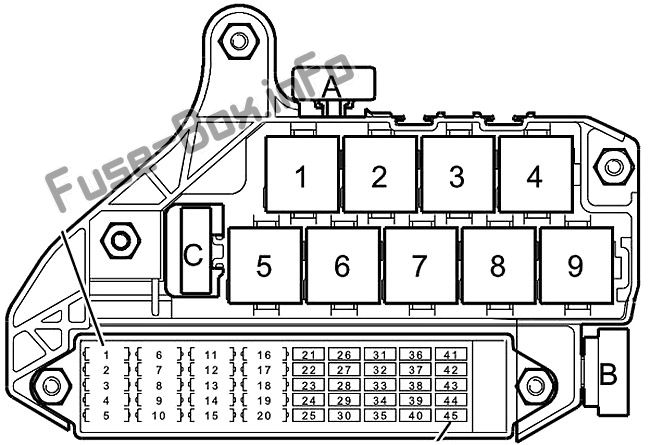

Схема блока предохранителей
| № | Обозначение | A |
|---|---|---|
| A | Предохранитель многофункционального рулевого колеса (S326) | 1 |
| В | Предохранитель дополнительного отопителя (S126) | 60 |
| C | Предохранитель блока управления вентилятором радиатора (S142) | 40 |
| 1 | Блок управления с дисплеем в комбинации приборов | 10 |
| 2 | Навигационный интерфейс Радио Стабилизатор напряжения 2 Блок управления выбором антенны Блок управления электроникой, навигация Навигация/ТВ-тюнер Усилитель | 20 |
| 3 | Стабилизатор напряжения | 20 |
| 4 | Вентилятор радиатора Термовыключатель вентилятора радиатора | 20 |
| 6 | Автоматическое реле прерывистого режима омывания/очистки Выключатель насоса омывателя Переключатель прерывистого режима стеклоочистителя | 25 |
| 7 | Реле аварийной световой сигнализации | 15 |
| 8 | Реле двухтонального звукового сигнала Звуковой сигнал/двухтональный звуковой сигнал Блок управления регулировкой сдвижного люка | 25 |
| 10 | Розетка для прицепа | 30 |
| 11 | Розетка 12 В | 20 |
| 12 | Зажигалка | 15 |
| 13 | Регулятор обогрева водительского сидения Регулятор обогрева сиденья переднего пассажира | 15 |
| 14 | Реле низкой тепловой мощности | 30 |
| 14 | Блок управления отопителем | 20 |
| 15 | Система кондиционирования воздуха/блок управления и индикации Climatronic Обогрев заднего стекла Реле обогрева заднего стекла | 30 |
| 16 | Переключатель вентилятора свежего воздуха Блок управления вентилятором приточного воздуха | 30 |
| 18 | Топливный насос (подкачивающий насос) | 20 |
| 19 | Нагреватель лямбда-зондаНагреватель лямбда-зонда 1 после каталитического нейтрализатора Электромагнитный клапан 1 системы фильтрации с активированным углем (импульсный) Блок управления датчиком NOx | 20 |
| 20 | Блок управления 4LV (система впрыска) Катушка зажигания -1- с выходным каскадом Катушка зажигания -2- с выходным каскадом Катушка зажигания -3- с выходным каскадом Катушка зажигания -4- с выходным каскадом | 20 |
| 22 | Двойная нить накаливания для левой фары | 10 |
| 23 | Блок предупреждения о проверке ламп Электродвигатель корректора фар, правый Двойная нить накаливания для правой фары | 15 |
| 24 | Блок предупреждения о проверке ламп Электродвигатель корректора фар, левый Двойная нить накаливания для левой фары | 15 |
| 25 | Блок управления электроникой мобильного телефона Блок управления телефоном/телематикой Антенный усилитель, мобильный телефон | 5 |
| 26 | Блок предупреждения о проверке ламп Лампа заднего фонаря, правая Лампа габаритного света, правая | 5 |
| 27 | Блок предупреждения о проверке ламп Лампа заднего фонаря, левая Лампа габаритного света, левая | 5 |
| 28 | Диагностический разъем | 10 |
| 29 | Диагностический разъем Выключатель света заднего хода | 15 |
| 30 | Выключатель стоп-сигнала | 10 |
| 31 | Выключатель стоп-сигнала Нагревательный элемент (вентиляция картера) (двигатель MPI, дизельный двигатель) Расходомер воздухаРеле малой тепловой мощности Реле высокой тепловой мощности Переключатель системы круиз-контроля Блок управления вентилятором радиатора Блок управления дополнительным воздушным отопителем Клапан рециркуляции отработавших газов | 10 |
| 32 | Освещение перчаточного ящика Подсветка номерного знака, левая Подсветка номерного знака правая | 10 |
| 33 | Нагревательный элемент, левый жиклер омывателя Нагревательный элемент, правый жиклер омывателя | 5 |
| 34 | Реле аварийной световой сигнализации | 10 |
| 35 | Лампа заднего левого противотуманного фонаря Выключатель переднего и заднего противотуманного фонаря | 15 |
| 36 | Звуковой сигнал противоугонной системы Система кондиционирования воздуха / Блок управления и индикации Climatronic Реле обогрева заднего стекла Дистанционный выключатель люка заливной горловины бака Переключатель монитора салона Центральный блок управления системой комфорта | 10 |
| 37 | Навигационная система с блоком управления CD-приводом Блок управления системой помощи при парковке | 10 |
| 38 | Внутреннее зеркало с автоматическим затемнением | 10 |
| 38 | Регулирующий клапан компрессора, система кондиционирования воздуха Реле обогрева заднего стекла Переключатель заслонки приточного/рециркуляционного воздуха Блок управления электроникой, навигация Электронный блок управления механической коробкой передач Блок управления системой помощи при парковке Блок управления гидроусилителем руля Навигационная система с блоком управления CD-приводом Блок управления телефоном/телематикой Блок управления блокировкой извлечения ключа зажигания Кнопка дополнительного обогрева (ECON)УсилительВыключатель аварийной световой сигнализации | 10 |
| 39 | Блок управления дверью со стороны переднего пассажира Блок управления задней правой дверью | 10 |
| 40 | Контрольная лампа системы контроля тяги Переключатель системы контроля тяги АБС с блоком управления EDS Датчик угла поворота рулевого колеса | 10 |
| 41 | Блок управления дверью со стороны водителя Блок управления задней левой двери | 10 |
| 42 | Ультразвуковой датчик противоугонной сигнализации Центральный блок управления системой комфорта | 10 |
| 43 | Электронный блок управления механической коробкой передач | 10 |
| 44 | Электромагнитный клапан блокировки извлечения ключа зажигания Электронный блок управления механической коробкой передач Блок управления контрольной лампой стояночного тормоза Блок управления блокировкой извлечения ключа зажигания | 10 |
| 45 | Форсунка, цилиндр 1 Форсунка, цилиндр 2 Форсунка, цилиндр 3 Форсунка, цилиндр 4 Нагревательный элемент (вентиляция картера) (двигатель FSI) Клапан регулировки давления топлива Клапан регулировки фаз газораспределения впускных клапанов -1- Клапан дозирования топлива Клапан управления расходом воздуха заслонки впускного коллектора Термостат охлаждения двигателя, управляемый картой | 15 |
| Реле | ||
| 1 | Реле отключения потребителей (J511) | |
| 4 | Реле высокой тепловой мощности (J360) | |
| 5 | Реле двухтонального звукового сигнала (J4) | |
| 6 | Блок предупреждения о проверке ламп (K41) | |
| 7 | Блок предупреждения о проверке ламп (K41) | |
| 8 | Реле малой тепловой мощности (J359) | |
| 9 | Реле разгрузки контактов X (J59) |

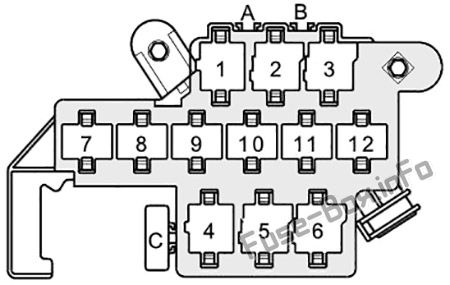

Ретранслятор (6+6-точечный)
Ретранслятор (6+6-точечный)
Он расположен в пространстве для ног спереди слева.
| № | Обозначение | A |
|---|---|---|
| A | Предохранитель реле гидравлического насоса (S279) | 20 |
| C | Предохранитель 1 блока управления ABS (S123) | 60 |
| Реле | ||
| 1 | Блокировка стартера и реле фонарей заднего хода (J226) (относится к коду двигателя ЛЮБОЙ) | |
| 2 | Реле автоматического прерывистого режима омывателя/очистителя (J31) | |
| 3 | Реле автоматического прерывистого режима омывателя/очистителя (J31) | |
| 4 | Реле гидравлического насоса коробки передач (J510) (относится к коду двигателя ЛЮБОЙ) | |
| 5 | Блок управления блокировкой извлечения ключа зажигания (J557) (относится к коду двигателя ЛЮБОЙ) | |
| 5 | Реле топливного насоса (J17) (относится к двигателям с кодами BAD, BBY) | |
| 6 | Блок управления блокировкой извлечения ключа зажигания (J557) (относится к коду двигателя ЛЮБОЙ) |

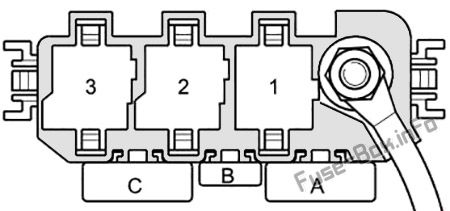

Релейный носитель (3-точечный)
Релейный носитель (3-точечный)
| № | Обозначение | A |
|---|---|---|
| A | Плавкий предохранитель для свечей накаливания (двигатель) (S39) (относится к коду двигателя ATL) | 40 |
| A | Предохранитель блока управления двигателем (S102) (относится к коду двигателя BAD) | 30 |
| A | Плавкий предохранитель для свечей накаливания (двигатель) (S39) (относится к двигателям с кодами AMF, ANY, BHC) | 60 |
| B | Предохранитель блока управления двигателем (S102) (относится к коду двигателя ATL) | 10 |
| B | Предохранитель расходомера воздуха (S74) (относится к коду двигателя BAD) | 5 |
| B | Предохранитель блока управления двигателем (S102) (относится к двигателям с кодами AMF, ANY, BHC) | 10 |
| C | Предохранитель -1 - (30) (гидроусилитель руля) (S204) | 80 |
| Реле | ||
| 1 | Реле питания клеммы 30 (J317) (относится к коду двигателя ATL) | |
| 1 | Реле электропитания Motronic (J271) (относится к коду двигателя BAD) | |
| 1 | Реле свечей накаливания (J52) (относится к кодам двигателей AMF, ANY, BHC) | |
| 2 | Блок управления автоматическим периодом накаливания (J179) (относится к коду двигателя ATL) | |
| 2 | Реле питания клеммы 30 (J317) (относится к двигателям с кодами AMF, ANY, BHC) |

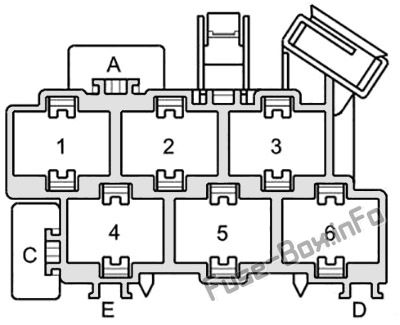

Точка подключения, в левой стойке А
Точка подключения, в левой стойке А
A — Один предохранитель электростеклоподъемника (передний) (S37) — 30А.
C — Предохранитель регулировки сиденья (поясничная опора) (S45) — 10А.

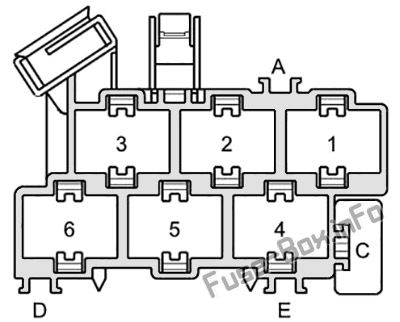

Точка подключения, в правой стойке A
Точка подключения, в правой стойке A
C — Одинарный предохранитель электростеклоподъемника 2 (задний) (S280) — 30А.
