Предохранители и реле Audi A3 / S3 (8P, 2008-2012)
Схемы относятся к указанным годам и вариантам Audi A3 / S3 (8P, 2008-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A3/S3 2008-2012 гг.
Предохранители прикуривателя/розетки в Audi A3/S3 находятся предохранитель №24 (прикуриватель) и предохранитель №26 (розетка в багажнике) в панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

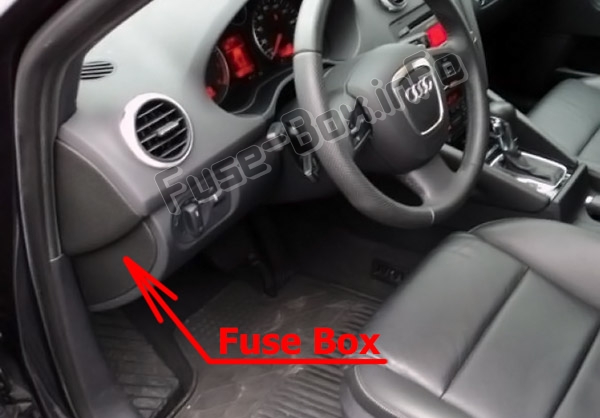

Приборная доска
Блок предохранителей расположен на левой боковой кромке панели приборов, за крышкой.

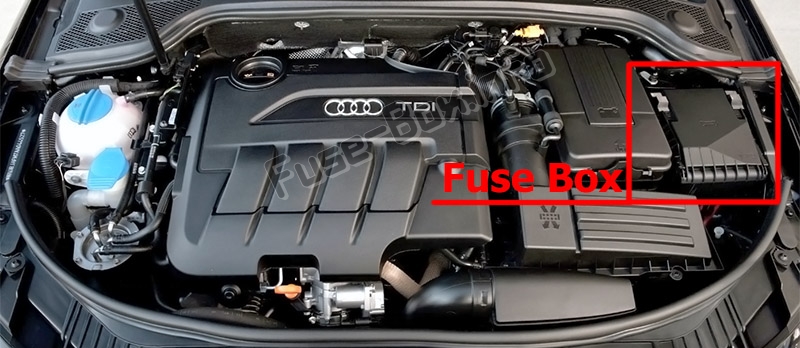

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2008

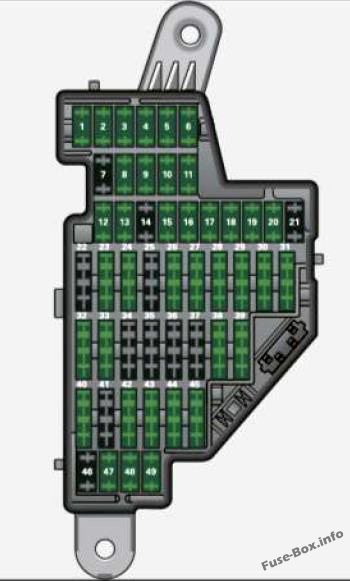

Приборная доска
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| 1 | Компоненты двигателя (I), ручная регулировка фар, автоматическая регулировка фар, блок управления AFS, компоненты двигателя (II), переключатель света (переключатель освещения/освещения), диагностический разъем | 10 |
| 2 | Полный привод, автоматическая коробка передач, модуль управления передачей данных CAN (шлюз), электромеханическое рулевое управление, автоматическая коробка передач, реле двигателя, блок управления топливным баком, блок управления двигателем, управление тормозами (ABS), электронная программа стабилизации (ESP), Противоскользящая регулировка (ASRI, выключатель стоп-сигнала | 10 |
| 3 | Воздушная подушка | 5 |
| 4 | Кондиционер (датчик давления, датчик качества воздуха), кнопка электронной программы стабилизации (ESP), противобуксовочная система (ASRI), датчик уровня масла (WIVI, выключатель фонарей заднего хода, подогрев передних сидений, распознавание занятости сидений (вкл.) Автомобили США), навигация, устройство открывания гаражных ворот, автоматическое затемнение зеркал, обогрев форсунок омывателя ветрового стекла, кондиционер (блок управления | 5 |
| 5 | Фары AFS (левая сторона) | 5 |
| 6 | Фары AFS (правая сторона) | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | Центральный замок (передние двери) | 10 |
| 13 | Центральный замок (задние двери), электроника комфорта (модуль управления) | 10 |
| 14 | Электронная программа стабилизации (ESP) (модуль управления), автоматическая коробка передач (модуль управления, автоматическая коробка передач | 10 |
| 15 | Внутреннее освещение, лампы для чтения | 10 |
| 16 | Диагностический разъем, датчик дождя, кондиционер (блок управления) | 10 |
| 17 | Противоугонная система предупреждения о краже | 5 |
| 18 | Диагностический стартер | 5 |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | Кондиционер (вентилятор) | 40 |
| 23 | Стеклоподъемник со стороны водителя, передний | 30 |
| 24 | Зажигалка | 20 |
| 25 | Обогрев заднего стекла | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Модуль управления топливным баком, топливный насос | 15 |
| 28 | Электростеклоподъемник, задн. | 30 |
| 29 | - | - |
| 30 | Автоматическая коробка передач | 20 |
| 31 | Автоматическая коробка передач (вакуумный насос) | 20 |
| 32 | - | - |
| 33 | Раздвижная/подъемная крыша | 20 |
| 34 | - | - |
| 35 | - | - |
| 36 | Поясничная поддержка | 10 |
| 37 | Подогрев передних сидений | 20 |
| 38 | Электростеклоподъемник со стороны пассажира, передний | 30 |
| 39 | - | - |
| 40 | Отопление (вентилятор) | 40 |
| 41 | Стеклоочиститель заднего стекла | 15 |
| 42 | Стеклоочиститель (насос омывателя) | 15 |
| 43 | Электроника комфорта (модуль управления) | 20 |
| 44 | Модуль управления прицепом | 20 |
| 45 | Модуль управления прицепом | 15 |
| 46 | - | - |
| 47 | Пакет сотового телефона (интерфейс VDA) | 5 |
| 48 | - | - |
| 49 | - | - |

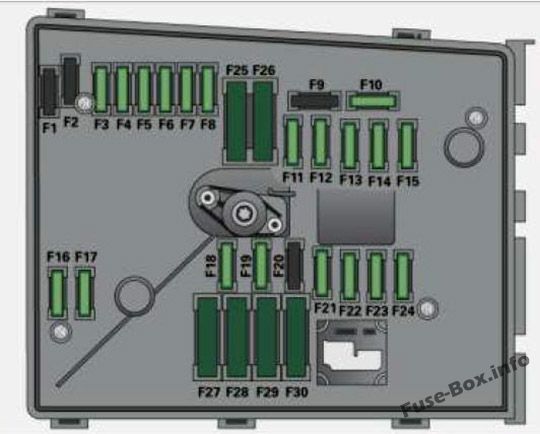

Моторный отсек, версия с 30 плавкими предохранителями
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | — | — |
| F2 | Электроника стального колеса | 5 |
| F3 | Напряжение батареи | 5 |
| F4 | Клапаны антиблокировочной тормозной системы (ABS) | 30 |
| F5 | Модуль управления коробкой передач | 15 |
| F6 | Модуль комбинации приборов | 5 |
| F7 | Модуль управления коробкой передач | 30 |
| F8 | Навигационная система, радиосистема | 15 / 25 |
| F9 | Навигационная система, цифровое радио, сотовый телефон, телеаппаратура | 5 |
| F10 | Блок управления двигателем, главное реле | 5 / 10 |
| F11 | — | — |
| F12 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F13 | Модуль управления двигателем | 15 / 25 |
| F14 | Катушки зажигания | 20 |
| F15 | Диагностика бака, кислородный датчик | 10/15 |
| F16 | Насос антиблокировочной тормозной системы (ABS) | 30 |
| F17 | Horn | 15 |
| F18 | Аудиоусилитель | 30 |
| F19 | Система стеклоочистителя переднего стекла | 30 |
| F20 | Клапан регулятора объема | 20 |
| F21 | Датчик кислорода | 10 |
| F22 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F23 | Реле двигателя, компоненты двигателя | 5 / 10/15 |
| F24 | Компоненты двигателя | 10 |
| F25 | Правое боковое освещение (блок управления электросистемой) | 30 |
| F26 | Левое боковое освещение (блок управления электросистемой) | 30 |
| F27 | Насос вторичного воздуха | 40 |
| F28 | Клемма реле питания 15 | 40 |
| F29 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F30 | Клемма реле питания 75 | 50 |

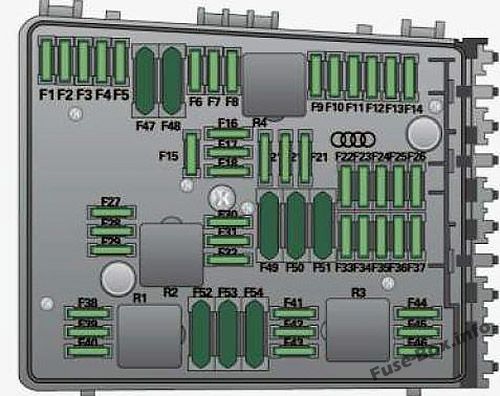

Моторный отсек, версия с 54 плавкими предохранителями
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | Насос антиблокировочной тормозной системы (ABS) | 30 |
| F2 | Насос антиблокировочной тормозной системы (ABS) | 30 |
| F3 | — | — |
| F4 | Напряжение батареи | 5 |
| F5 | Horn | 15 |
| F6 | Клапан регулировки объема/топливный насос | 15 |
| F7 | — | — |
| F8 | — | — |
| F9 | Компоненты двигателя | 10 |
| F10 | Контроль топливного бака, датчик массового расхода воздуха | 10 |
| F11 | Датчики кислорода, перед каталитическим нейтрализатором | 10 |
| F12 | Датчики кислорода, за каталитическим нейтрализатором | 10 |
| F13 | Автоматическая коробка передач | 15 |
| F14 | — | — |
| F15 | Насос обратной подачи воды | 10 |
| F16 | Электроника рулевого колеса | 5 |
| F17 | Модуль комбинации приборов | 5 |
| F18 | Аудиоусилитель | 30 |
| F19 | Навигационная система, радиосистема | 15 / 25 |
| F20 | Навигационная система, цифровое радио, сотовый телефон, телеаппаратура | 5 |
| F21 | — | — |
| F22 | — | — |
| F23 | Блок управления двигателем, главное реле | 10 |
| F24 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F25 | — | — |
| F26 | — | — |
| F27 | — | — |
| F28 | Модуль управления двигателем | 15 |
| F29 | Реле двигателя, компоненты двигателя | 5 |
| F30 | — | — |
| F31 | Система стеклоочистителя переднего стекла | 30 |
| F32 | — | — |
| F33 | — | — |
| F34 | — | — |
| F35 | — | — |
| F36 | — | — |
| F37 | — | — |
| F38 | Компоненты двигателя | 10 |
| F39 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F40 | Катушки зажигания | |
| F41 | — | — |
| F42 | Реле питания двигателя | 5 |
| F43 | Катушки зажигания | 30 |
| F44 | — | — |
| F45 | — | — |
| F46 | — | — |
| F47 | Левое боковое освещение (блок управления электросистемой) | 30 |
| F48 | Правое боковое освещение (блок управления электросистемой | 30 |
| F49 | Клемма реле питания 115 | 40 |
| F50 | — | — |
| F51 | Насос вторичного воздуха | 40 |
| F52 | Клемма реле питания 75 | 50 |
| F53 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F54 | — | — |
2009
Приборная доска
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| 1 | Ручная регулировка фар, автоматическая регулировка фар, блок управления AFS, компоненты двигателя, выключатель света (переключатель освещения/освещения), диагностический разъем | 10 |
| 2 | Автоматическая коробка передач, модуль управления для передачи данных CAN (шлюз), электромеханическое рулевое управление, реле двигателя автоматической коробки передач, блок управления топливным баком, блок управления двигателем, управление тормозами (ABS), электронная программа стабилизации (ESP), противобуксовочная система Регулировка (ASR), выключатель стоп-сигнала | 10 |
| 3 | Воздушная подушка | 5 |
| 4 | Кондиционер (датчик давления, датчик качества воздуха), кнопка электронной программы стабилизации (ESP), противобуксовочная система (ASRI), датчик уровня масла (WIVI, выключатель фонарей заднего хода, подогрев передних сидений, распознавание занятости сидений (вкл.) Автомобили США), навигация, устройство открывания гаражных ворот, автоматическое затемнение зеркал, обогрев форсунок омывателя ветрового стекла, кондиционер (блок управления | 5 |
| 5 | Фары AFS (левая сторона) | 5 |
| 6 | Фары AFS (правая сторона) | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | Центральный замок (передние двери) | 10 |
| 13 | Центральный замок (задние двери) | 10 |
| 14 | Электронная программа стабилизации (ESP) (модуль управления), автоматическая коробка передач | 10 |
| 15 | Внутреннее освещение, лампы для чтения | 10 |
| 16 | Диагностический разъем, датчик дождя, кондиционер (блок управления), дисплей контроля давления в шинах (блок управления) | 10 |
| 17 | Противоугонная система предупреждения о краже | 5 |
| 18 | Терминал 15 | 5 |
| 19 | Полный привод | 10 |
| 20 | Магнитная поездка | 5 |
| 21 | — | — |
| 22 | Вентилятор | 40 |
| 23 | Стеклоподъемник со стороны водителя, передний | 30 |
| 24 | Передняя розетка | 20 |
| 25 | Обогрев заднего стекла | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Модуль управления топливным баком, топливный насос | 15 |
| 28 | Электростеклоподъемник, задн. | 30 |
| 29 | — | — |
| 30 | — | — |
| 31 | Автоматическая коробка передач (вакуумный насос) | 20 |
| 32 | Система омывателя фар | 30 |
| 33 | Раздвижная/подъемная крыша | 20 |
| 34 | — | — |
| 35 | — | — |
| 36 | Поясничная поддержка | 10 |
| 37 | Подогрев передних сидений | 20 |
| 38 | Электростеклоподъемник со стороны пассажира, передний | 30 |
| 39 | Специальный функциональный интерфейс | 5 |
| 40 | Стартер | 40 |
| 41 | Стеклоочиститель заднего стекла | 15 |
| 42 | Стеклоочиститель (насос омывателя) | 15 |
| 43 | Электроника комфорта (модуль управления) | 20 |
| 44 | Модуль управления прицепом | 20 |
| 45 | Модуль управления прицепом | 15 |
| 46 | — | — |
| 47 | Пакет сотового телефона (интерфейс VDA) | 5 |
| 48 | — | — |
| 49 | — | — |
Моторный отсек, версия с 30 плавкими предохранителями
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | — | — |
| F2 | Электроника стального колеса | 5 |
| F3 | Напряжение батареи | 5 |
| F4 | Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) | 20/30 |
| F5 | Модуль управления коробкой передач | 15 |
| F6 | Электроника Steeling Wheel, комбинация приборов | 5 |
| F7 | Модуль управления коробкой передач | 30 |
| F8 | Навигационная система, радиосистема | 15 / 25 |
| F9 | Навигационная система, цифровое радио, сотовый телефон, телеаппаратура | 5 |
| F10 | Блок управления двигателем, главное реле | 5 / 10 |
| F11 | — | — |
| F12 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F13 | Модуль управления двигателем | 15 / 25 |
| F14 | Катушки зажигания | 20 |
| F15 | Диагностика бака, кислородный датчик | 10/15 |
| F16 | Блок управления бортовой сетью (правый) | 30 |
| F17 | Horn | 15 |
| F18 | Аудиоусилитель | 30 |
| F19 | Система стеклоочистителя переднего стекла | 30 |
| F20 | Насос возврата воды, клапан регулятора объема | 10/20 |
| F21 | Кислородный датчик, вакуумный насос | 15 |
| F22 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F23 | Реле двигателя, компоненты двигателя | 5 / 10/15 |
| F24 | Компоненты двигателя, насос обратной подачи воды | 10 |
| F25 | Насос (ESP/ABS), клапан ABS | 30/40 |
| F26 | Блок управления бортовой сетью (левый) | 30 |
| F27 | Насос вторичного воздуха | 40 |
| F28 | — | — |
| F29 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F30 | Клемма реле питания 15 | 50 |
Моторный отсек, версия с 54 плавкими предохранителями
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | Блок управления бортовой сетью (правый) | 30 |
| F2 | Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) | 20/30 |
| F3 | — | — |
| F4 | Напряжение батареи | 5 |
| F5 | Horn | 15 |
| F6 | Компоненты двигателя, топливный насос | 15 |
| F7 | — | — |
| F8 | — | — |
| F9 | Компоненты двигателя | 10 |
| F10 | Контроль топливного бака, датчик массового расхода воздуха | 10 |
| F11 | Датчики кислорода, перед каталитическим нейтрализатором | 10 |
| F12 | Датчики кислорода, за каталитическим нейтрализатором | 10 |
| F13 | Автоматическая коробка передач | 15 |
| F14 | — | — |
| F15 | Насос обратной подачи воды | 10 |
| F16 | Клапан регулировки объема | 20 |
| F17 | Электроника рулевого колеса, комбинация приборов | 5 |
| F18 | Аудиоусилитель | 30 |
| F19 | Навигационная система, радиосистема | 15 / 25 |
| F20 | Навигационная система, цифровое радио, сотовый телефон, телеаппаратура | 5 |
| F21 | — | — |
| F22 | — | — |
| F23 | Блок управления двигателем, главное реле | 10 |
| F24 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F25 | — | — |
| F26 | — | — |
| F27 | — | — |
| F28 | Модуль управления двигателем | 15 / 25 |
| F29 | Реле двигателя, компоненты двигателя | 5 |
| F30 | — | — |
| F31 | Система стеклоочистителя переднего стекла | 30 |
| F32 | — | — |
| F33 | — | — |
| F34 | — | — |
| F35 | — | — |
| F36 | — | — |
| F37 | — | — |
| F38 | Компоненты двигателя | 10 |
| F39 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F40 | Катушки зажигания | 20 |
| F41 | — | — |
| F42 | — | — |
| F43 | Катушки зажигания | 30 |
| F44 | — | — |
| F45 | — | — |
| F46 | — | — |
| F47 | Левое боковое освещение (блок управления электросистемой) | 30 |
| F48 | Насос (ESP/ABS), клапан ABS, клапаны антиблокировочной тормозной системы (ABS) | 30/40 |
| F49 | — | — |
| F50 | — | — |
| F51 | Насос вторичного воздуха | 40 |
| F52 | Клемма реле питания 15 | 50 |
| F53 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F54 | — | — |
2010
Приборная доска
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| 1 | Ручная регулировка фар, автоматическая регулировка фар, блок управления AFS, компоненты двигателя, выключатель света (переключатель освещения/освещения), диагностический разъем | 10 |
| 2 | Автоматическая коробка передач, модуль управления для передачи данных CAN (шлюз), электромеханическое рулевое управление, реле двигателя автоматической коробки передач, блок управления топливным баком, блок управления двигателем, управление тормозами (ABS), электронная программа стабилизации (ESP), противобуксовочная система Регулирование (ASR) | 10 |
| 3 | Воздушная подушка | 5 |
| 4 | Кондиционер (датчик давления, датчик качества воздуха), кнопка электронной программы стабилизации (ESP), противобуксовочная система (ASR), дисплей контроля давления в шинах, датчик уровня масла, переключатель заднего хода, подогрев передних сидений, помощь при парковке , распознавание занятости сидений (на автомобилях для США), устройство открывания ворот гаража, автоматическое затемнение зеркал, ассистент дальнего света, подогрев форсунок омывателя ветрового стекла, кондиционер (модуль управления) | 5 |
| 5 | Фары AFS (левая сторона) | 5 |
| 6 | Фары AFS (правая сторона) | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | Навигационная система, радиосистема | 15 |
| 10 | Цифровое радио, сотовый телефон, телеаппаратура | 7,5 |
| 11 | Автоматическое затемнение зеркал, ассистент фар | 10 |
| 12 | Центральный замок (передние двери) | 10 |
| 13 | Центральный замок (задние двери) | 10 |
| 14 | Электронная программа стабилизации (ESP) (модуль управления), автоматическая коробка передач | 10 |
| 15 | Внутреннее освещение, лампы для чтения | 10 |
| 16 | Диагностический разъем, датчик дождя, кондиционер (блок управления), дисплей контроля давления в шинах (блок управления) | 10 |
| 17 | Противоугонная система предупреждения о краже | 5 |
| 18 | Диагностика стартера | 5 |
| 19 | Полный привод | 10 |
| 20 | — | — |
| 21 | — | — |
| 22 | Вентилятор | 40 |
| 23 | Стеклоподъемник со стороны водителя, передний | 30 |
| 24 | Передняя розетка | 20 |
| 25 | Обогрев заднего стекла | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Модуль управления топливным баком, топливный насос | 15 |
| 28 | Электростеклоподъемник, задн. | 30 |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | Раздвижная/подъемная крыша | 20 |
| 34 | — | — |
| 35 | — | — |
| 36 | Поясничная поддержка | 10 |
| 37 | Подогрев передних сидений | 20 |
| 38 | Электростеклоподъемник со стороны пассажира, передний | 30 |
| 39 | Специальный функциональный интерфейс | 5 |
| 40 | Стартер | 40 |
| 41 | Стеклоочиститель заднего стекла | 15 |
| 42 | — | — |
| 43 | Модуль управления кузовом | 20 |
| 44 | — | — |
| 45 | — | — |
| 46 | — | — |
| 47 | Пакет сотовой связи (интерлейс VDA) | 5 |
| 48 | — | — |
| 49 | — | — |
Моторный отсек, версия с 30 плавкими предохранителями
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | Терминал 30 | 40 |
| F2 | Компоненты двигателя | 20 |
| F3 | Напряжение батареи | 5 |
| F4 | Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) | 20/30 |
| F5 | Модуль управления коробкой передач | 15 |
| F6 | Электроника рулевого колеса | 5 |
| F7 | — | — |
| F8 | — | — |
| F9 | — | — |
| F10 | Блок управления двигателем, главное реле | 5 / 10 |
| F11 | — | — |
| F12 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F13 | Модуль управления двигателем | 15 / 25 / 30 |
| F14 | Катушки зажигания, компоненты двигателя (дизельный двигатель) | 20 |
| F15 | Модуль управления предпусковым подогревом/компонент двигателя, диагностика топливного бака, кислородный датчик | 10/15 |
| F16 | Блок управления кузовом (правый) | 30 |
| F17 | Horn | 15 |
| F18 | Аудиоусилитель | 30 |
| F19 | Система стеклоочистителя переднего стекла | 30 |
| F20 | Насос возврата воды: клапан регулировки объема | 10/20 |
| F21 | Кислородный датчик, вакуумный насос | 15 |
| F22 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F23 | Компоненты двигателя, водяной насос | 5 / 10/15 |
| F24 | Компоненты двигателя, водяной насос | 10 |
| F25 | Насос (ESP/ABS), клапан ABS | 40 |
| F26 | Блок управления кузовом (левый) | 30 |
| F27 | Насос вторичного воздуха, модуль управления предпусковым подогревом | 40 |
| F28 | — | — |
| F29 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F30 | Клемма реле питания 15 | 50 |
Моторный отсек, версия с 54 плавкими предохранителями
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | Блок управления кузовом (правый) | 30 |
| F2 | Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) | 20/30 |
| F3 | Терминал 30 | 40 |
| F4 | Напряжение батареи | 5 |
| F5 | Horn | 15 |
| F6 | — | — |
| F7 | — | — |
| F8 | — | — |
| F9 | Компоненты двигателя | 10 |
| F10 | Контроль топливного бака, датчик массового расхода воздуха | 10 |
| F11 | Датчики кислорода, перед каталитическим нейтрализатором | 10 |
| F12 | Датчики кислорода, за каталитическим нейтрализатором | 10 |
| F13 | Автоматическая коробка передач | 15 |
| F14 | — | — |
| F15 | Помпа | 10 |
| F16 | Клапан регулировки объема | 20 |
| F17 | Электроника рулевого колеса | 5 |
| F18 | Аудиоусилитель | 30 |
| F19 | — | — |
| F20 | — | — |
| F21 | — | — |
| F22 | — | — |
| F23 | Блок управления двигателем, главное реле | 10 |
| F24 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F25 | — | — |
| F26 | — | — |
| F27 | — | — |
| F28 | Модуль управления двигателем | 15 / 25 |
| F29 | Компоненты двигателя | 5 |
| F30 | — | — |
| F31 | Система стеклоочистителя переднего стекла | 30 |
| F32 | — | — |
| F33 | — | — |
| F34 | — | — |
| F35 | — | — |
| F36 | — | — |
| F37 | — | — |
| F38 | Компоненты двигателя, диагностика бака | 10 |
| F39 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F40 | Катушки зажигания | 20 |
| F41 | — | — |
| F42 | — | — |
| F43 | — | — |
| F44 | — | — |
| F45 | — | — |
| F46 | — | — |
| F47 | Модуль управления кузовом Ueftl | 30 |
| F48 | Насос (ESP/ABS), клапан ABS | 40 |
| F49 | — | — |
| F50 | — | — |
| F51 | — | — |
| F52 | Клемма реле питания 15 | 50 |
| F53 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F54 | — | — |
2011
Приборная доска
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| 1 | Ручная регулировка фар, автоматическая регулировка фар, блок управления AFS, компоненты двигателя, выключатель света (переключатель освещения/освещения), диагностический разъем | 10 |
| 2 | Автоматическая коробка передач, модуль управления для передачи данных CAN (шлюз), электромеханическое рулевое управление, реле двигателя автоматической коробки передач, блок управления топливным баком, блок управления двигателем, управление тормозами (ABS), электронная программа стабилизации (ESP), противобуксовочная система Регулирование (ASR) | 10 |
| 3 | Воздушная подушка | 5 |
| 4 | Кондиционер (датчик давления, датчик качества воздуха), кнопка электронной программы стабилизации (ESP), противобуксовочная система (ASR), дисплей контроля давления в шинах, датчик уровня масла, переключатель заднего хода, подогрев передних сидений, помощь при парковке , распознавание занятости сидений (на автомобилях для США), устройство открывания ворот гаража, автоматическое затемнение зеркал, ассистент дальнего света, подогрев форсунок омывателя ветрового стекла, кондиционер (модуль управления) | 5 |
| 5 | Фары AFS (левая сторона) | 5 |
| 6 | Фары AFS (правая сторона) | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | Навигационная система, радиосистема | 15 |
| 10 | Цифровое радио, сотовый телефон, телеаппаратура | 7,5 |
| 11 | Автоматическое затемнение зеркал, ассистент фар | 10 |
| 12 | Центральный замок (передние двери) | 10 |
| 13 | Центральный замок (задние двери) | 10 |
| 14 | Электронная программа стабилизации (ESP) (модуль управления), автоматическая коробка передач | 10 |
| 15 | Внутреннее освещение, лампы для чтения | 10 |
| 16 | Диагностический разъем, датчик дождя, кондиционер (блок управления), дисплей контроля давления в шинах (блок управления) | 10 |
| 17 | Противоугонная система предупреждения о краже | 5 |
| 18 | Диагностика стартера | 5 |
| 19 | Полный привод | 10 |
| 20 | — | — |
| 21 | — | — |
| 22 | Вентилятор | 40 |
| 23 | Стеклоподъемник со стороны водителя, передний | 30 |
| 24 | Передняя розетка | 20 |
| 25 | Обогрев заднего стекла | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Модуль управления топливным баком, топливный насос | 15 |
| 28 | Электростеклоподъемник, задн. | 30 |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | Раздвижная/подъемная крыша | 20 |
| 34 | — | — |
| 35 | — | — |
| 36 | Поясничная поддержка | 10 |
| 37 | Подогрев передних сидений | 20 |
| 38 | Электростеклоподъемник со стороны пассажира, передний | 30 |
| 39 | Специальный функциональный интерфейс | 5 |
| 40 | Стартер | 40 |
| 41 | Стеклоочиститель заднего стекла | 15 |
| 42 | — | — |
| 43 | Модуль управления кузовом | 20 |
| 44 | — | — |
| 45 | — | — |
| 46 | — | — |
| 47 | Пакет сотовой связи (интерлейс VDA) | 5 |
| 48 | — | — |
| 49 | — | — |
Моторный отсек, версия с 30 плавкими предохранителями
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | Терминал 30 | 40 |
| F2 | Компоненты двигателя | 20 |
| F3 | Напряжение батареи | 5 |
| F4 | Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) | 20/30 |
| F5 | Модуль управления коробкой передач | 15 |
| F6 | Электроника рулевого колеса | 5 |
| F7 | — | — |
| F8 | — | — |
| F9 | — | — |
| F10 | Блок управления двигателем, главное реле | 5 / 10 |
| F11 | — | — |
| F12 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F13 | Модуль управления двигателем | 15 / 25 / 30 |
| F14 | Катушки зажигания, компоненты двигателя (дизельный двигатель) | 20 |
| F15 | Модуль управления предпусковым подогревом/компонент двигателя, диагностика топливного бака, кислородный датчик | 10/15 |
| F16 | Блок управления кузовом (правый) | 30 |
| F17 | Horn | 15 |
| F18 | Аудиоусилитель | 30 |
| F19 | Система стеклоочистителя переднего стекла | 30 |
| F20 | Насос возврата воды, клапан регулятора объема | 10/20 |
| F21 | Кислородный датчик, вакуумный насос | 15 |
| F22 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F23 | Компоненты двигателя, водяной насос | 5 / 10/15 |
| F24 | Компоненты двигателя, водяной насос | 10 |
| F25 | Насос (ESP/ABS), клапан ABS | 40 |
| F26 | Блок управления кузовом (левый) | 30 |
| F27 | Насос вторичного воздуха, модуль управления предпусковым подогревом | 40 |
| F28 | — | — |
| F29 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F30 | Клемма реле питания 15 | 50 |
Моторный отсек, версия с 54 плавкими предохранителями
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | Блок управления кузовом (правый) | 30 |
| F2 | Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) | 20/30 |
| F3 | Терминал 30 | 40 |
| F4 | Напряжение батареи | 5 |
| F5 | Horn | 15 |
| F6 | — | — |
| F7 | — | — |
| F8 | — | — |
| F9 | Компоненты двигателя | 10 |
| F10 | Контроль топливного бака, датчик массового расхода воздуха | 10 |
| F11 | Датчики кислорода, перед каталитическим нейтрализатором | 10 |
| F12 | Датчики кислорода, за каталитическим нейтрализатором | 10 |
| F13 | Автоматическая коробка передач | 15 |
| F14 | — | — |
| F15 | Помпа | 10 |
| F16 | Клапан регулировки объема | 20 |
| F17 | Электроника рулевого колеса | 5 |
| F18 | Аудиоусилитель | 30 |
| F19 | — | — |
| F20 | — | — |
| F21 | — | — |
| F22 | — | — |
| F23 | Блок управления двигателем, главное реле | 10 |
| F24 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F25 | — | — |
| F26 | — | — |
| F27 | — | — |
| F28 | Модуль управления двигателем | 15 / 25 |
| F29 | Компоненты двигателя | 5 |
| F30 | — | — |
| F31 | Система стеклоочистителя переднего стекла | 30 |
| F32 | — | — |
| F33 | — | — |
| F34 | — | — |
| F35 | — | — |
| F36 | — | — |
| F37 | — | — |
| F38 | Компоненты двигателя, диагностика бака | 10 |
| F39 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F40 | Катушки зажигания | 20 |
| F41 | — | — |
| F42 | — | — |
| F43 | — | — |
| F44 | — | — |
| F45 | — | — |
| F46 | — | — |
| F47 | Модуль управления кузовом Ueftl | 30 |
| F48 | Насос (ESP/ABS), клапан ABS | 40 |
| F49 | — | — |
| F50 | — | — |
| F51 | — | — |
| F52 | Клемма реле питания 15 | 50 |
| F53 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F54 | — | — |
2012
Приборная доска
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| 1 | Ручная регулировка фар, автоматическая регулировка фар, модуль управления AFS 1, компоненты двигателя, выключатель света (переключатель освещения/освещения), диагностический разъем | 10 |
| 2 | Автоматическая коробка передач, модуль управления передачей данных CAN (шлюз), электромеханическое рулевое управление, автоматическая коробка передач, блок управления топливным баком, блок управления двигателем, управление тормозами (ABS), электронная программа стабилизации (ESP), противобуксовочная система (ASR). ) | 10 |
| 3 | Воздушная подушка | 5 |
| 4 | Кондиционер (датчик давления, датчик качества воздуха), кнопка электронной системы стабилизации (ESP), противобуксовочная система (ASR), дисплей контроля давления в шинах, датчик уровня масла, выключатель фонарей заднего хода, обогрев передних сидений, парковка id, распознавание занятости сидений (на автомобилях для США), устройство открывания гаражных ворот, автоматическое затемнение зеркал, ассистент дальнего света, обогрев форсунок омывателя ветрового стекла, кондиционер (модуль управления) | 5 |
| 5 | Фары AFS (левая сторона) | 5 |
| 6 | Фары AFS (правая сторона) | 5 |
| 7 | — | — |
| 8 | Приборный щиток | 5 |
| 9 | Навигационная система, радиосистема | 15 |
| 10 | Цифровое радио, сотовый телефон, телеаппаратура | 7,5 |
| 11 | Автоматическое затемнение зеркал, ассистент фар | 10 |
| 12 | Центральный замок (передние двери) | 10 |
| 13 | Центральный замок (задние двери) | 10 |
| 14 | Электронная программа стабилизации (ESP) (модуль управления), автоматическая коробка передач Shift Gate | 10 |
| 15 | Внутреннее освещение, лампы для чтения | 10 |
| 16 | Диагностический разъем, датчик дождя, кондиционер (блок управления), дисплей контроля давления в шинах (блок управления) | 10 |
| 17 | Противоугонная система предупреждения о краже | 5 |
| 18 | Диагностика стартера | 5 |
| 19 | Полный привод | 10 |
| 20 | Ауди магнитная поездка | 10 |
| 21 | — | — |
| 22 | Вентилятор | 40 |
| 23 | Стеклоподъемник со стороны водителя, передний | 30 |
| 24 | Передняя розетка | 20 |
| 25 | Обогрев заднего стекла | 30 |
| 26 | Розетка в багажнике | 20 |
| 27 | Модуль управления топливным баком, топливный насос | 15 |
| 28 | Электростеклоподъемник, задн. | 30 |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | Раздвижная/подъемная крыша | 20 |
| 34 | — | — |
| 35 | — | — |
| 36 | Поясничная поддержка | 10 |
| 37 | Подогрев передних сидений | 20 |
| 38 | Электростеклоподъемник со стороны пассажира, передний | 30 |
| 39 | Специальный функциональный интерфейс | 5 |
| 40 | Стартер | 40 |
| 41 | Стеклоочиститель заднего стекла | 15 |
| 42 | — | — |
| 43 | Модуль управления кузовом | 20 |
| 44 | — | — |
| 45 | — | — |
| 46 | — | — |
| 47 | Пакет сотового телефона (интерфейс VDA) | 5 |
| 48 | — | — |
| 49 | — | — |
Моторного отсека
| Число | Оборудование | Номинальный ток [А] |
|---|---|---|
| F1 | — | — |
| F2 | Компоненты двигателя | 20 |
| F3 | Напряжение батареи | 5 |
| F4 | Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) | 20/30 |
| F5 | Модуль управления коробкой передач | 15 |
| F6 | Электроника рулевого колеса | 5 |
| F7 | — | — |
| F8 | — | — |
| F9 | — | — |
| F10 | Блок управления двигателем, главное реле | 5 / 10 |
| F11 | — | — |
| F12 | Модуль управления для передачи данных CAN (шлюз) | 5 |
| F13 | Модуль управления двигателем (дизельный двигатель/бензиновый двигатель) | 15/20/25/30 |
| F14 | Катушки зажигания, компоненты двигателя (дизельный двигатель) | 20 |
| F15 | Модуль управления предпусковым подогревом/диагностика бака компонентов двигателя, кислородный датчик | 10/15 |
| F16 | Блок управления кузовом (правый) | 30 |
| F17 | Horn | 15 |
| F18 | Аудиоусилитель | 30 |
| F19 | Система стеклоочистителя переднего стекла | 30 |
| F20 | Насос возврата воды, клапан регулятора объема | 10/15/20 |
| F21 | Кислородный датчик (дизельный/бензиновый двигатель,вакуумный насос) | 10/15/20 |
| F22 | Выключатель педали сцепления, выключатель стоп-сигнала | 5 |
| F23 | Реле двигателя, водяной насос/компоненты двигателя/клапан регулятора объема | 5 / 10/15 |
| F24 | Компоненты двигателя, водяной насос | 10 |
| F25 | Насос (ESP/ABS), клапан ABS | 40 |
| F26 | Блок управления кузовом (левый) | 30 |
| F27 | Насос вторичного воздуха, модуль управления предпусковым подогревом | 40 |
| F28 | — | — |
| F29 | Назначение предохранителей в левой панели приборов (спецоборудование) | 50 |
| F30 | Клемма реле питания 15 | 50 |
Дополнительная информация: Audi A3 / S3 (8P, 2008-2012)
Audi AG широко известна как Audi. Это немецкий бренд роскошных автомобилей, который в наши дни стал символом статуса. Компания занимается производством, маркетингом и распространением роскошных автомобилей и транспортных средств.
Многие из вас могут этого не знать, но они являются частью Volkswagen Group и имеют штаб-квартиру в Ингольштадте, Германия. Однако автомобили Audi производятся на девяти производственных предприятиях, расположенных по всему миру.
Компания была основана в 1909 году Августом Хорьхом. С тех пор он претерпел множество изменений.
Говоря об автомобилях Audi, Audi A3 8P — это модель небольшого семейного автомобиля второго поколения. Впервые он был изготовлен в 2003 году.
Ауди А3 8П: с 2003 по 2012 год
Если вы любите роскошные автомобили или владеете ими, вы, должно быть, слышали о серии Audi A3. Audi A3 8P — это небольшой семейный автомобиль второго поколения, впервые выпущенный в 2003 году. Производство продолжалось до 2012 года. В настоящее время A3 эксплуатирует автомобили четвертого поколения.
Audi A3 8P впервые появился на автосалоне в Женеве в 2003 году. Это было время, когда Audi выпустила свое второе поколение A3. Первоначально он был выпущен с четырехцилиндровыми двигателями и трехдверным хэтчбеком.
Он отличался более просторным салоном и новым дизайном. Даже бензиновые двигатели были новыми и оснащались послойным впрыском топлива. Наряду с этим у него также были стандартные шестиступенчатые механические коробки передач.
Позже линейка 2003 года была обновлена 2,0-литровой версией Turbo-FSI мощностью 200 л.с. и 3,2-литровым двигателем VR6 мощностью 250 л.с.
Модели 8P были доступны в трех различных вариантах, включая 8P1, 8PA и 8P7. Каждый из вариантов имел различный тип кузова и особенности. Audi A3 8P был доступным роскошным семейным автомобилем, предназначенным для повседневного использования. Вариант 8P был одним из лучших в линейке автомобилей Audi A3.
