Предохранители и реле Audi A3 / S3 (8V, 2013-2018)

Схемы относятся к указанным годам и вариантам Audi A3 / S3 (8V, 2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

Расположение предохранителей Audi A3/S3 2013-2020 гг.

Расположение предохранителей Audi A3/S3 2013-2020 гг.

Предохранитель прикуривателя/розетки в Audi A3/S3 предохранитель №F40 в щитке приборов.

Расположение блока предохранителей

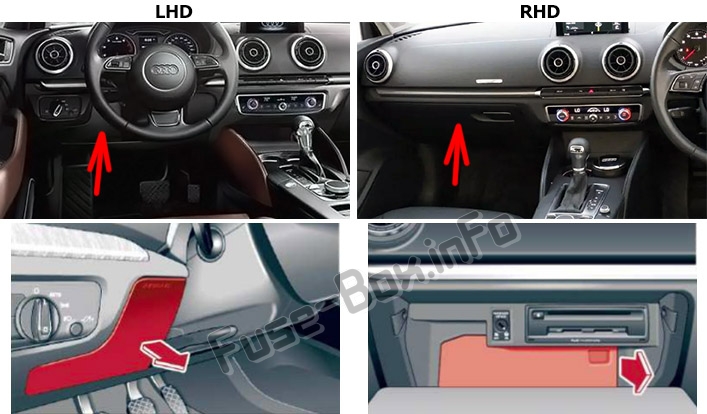

Пассажирский салон

Автомобили с левым рулем: находится за крышкой рядом с рулевой колонкой.
Автомобили с правым рулем: находится за крышкой в ​​перчаточном ящике.Пассажирский салон

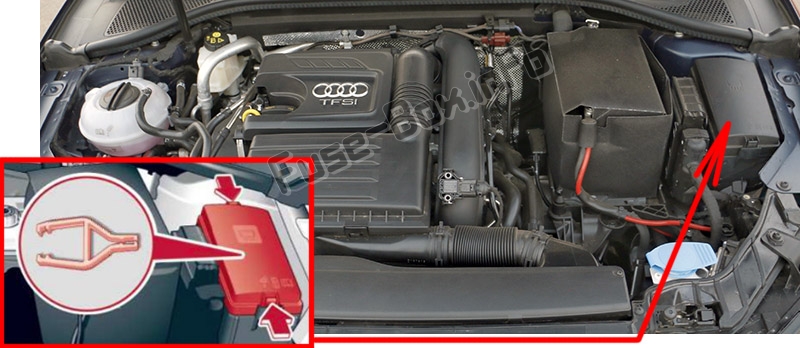

Моторного отсека

Он расположен в моторном отсеке (слева)Моторного отсека

Схемы блока предохранителей

2013

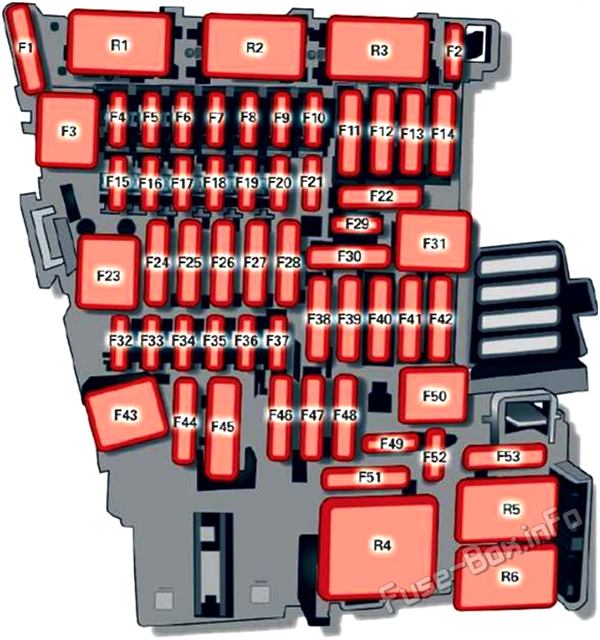

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2013 г.)
No.Электрооборудованиеamps
F2Регулятор сиденья10
F3Гидравлический насос мягкого верха (кабриолет)40
F4Консоль управления MMI, компоненты MMI7.5
F5Шлюз5
F6Противоугонная система5
F7Консоль кондиционера/отопителя, рычаг селектора (автоматическая коробка передач), дополнительный отопитель, катушка реле обогрева заднего стекла10
F8Диагностика, выключатель электронного стояночного тормоза, выключатель света, датчик дождя/освещения, внутреннее освещение10
F9Модуль переключателей на рулевой колонке1
F10Отображать5
F11Реверсивные натяжители ремней (со стороны водителя)25
F12система MMI15/20
F13Блок управления подвеской20
F14Вентилятор кондиционера30
F15Электрический замок рулевой колонки10
F16система MMI7.5
F17Приборный щиток5
F18Камера заднего вида7.5
F19Блок управления системой комфортного ключа7.5
F23Наружное освещение (правая сторона)40
F24Панорамная крыша/блок управления складным верхом, замок складного верха (кабриолет)20/30
F25Дверь/и со стороны водителя (например, электрические стеклоподъемники)30
F26Обогрев сидений30
F27Усилитель звука30
F28Блок управления мягким верхом, электроника (кабриолет)5
F29Внутреннее освещение7.5
F31Наружное освещение (левая сторона)40
F32Системы помощи водителю7.5
F33Воздушная подушка5
F34Светодиоды кнопок/выключателей, катушка реле обогрева шеи (кабриолет) и реле розетки, салонный звук, выключатель фонарей заднего хода, датчик температуры, датчик уровня масла7.5
F35Диагностика, корректор фар, датчик качества воздуха, автоматическое затемнение зеркал10
F36Поворотный свет (правая сторона) / светодиодная фара (правая сторона)15
F37Поворотный свет (левая сторона) / светодиодная фара (левая сторона)15
F39Дверь(и) со стороны пассажира (например, электрические стеклоподъемники)30
F40Прикуриватель, электрические розетки20
F41Реверсивные натяжители ремней (со стороны переднего пассажира)25
F42Центральный замок40
F43Система омывателя ветрового стекла30
F44Полноприводный автомобиль15
F45Электрически регулируемое сиденье (со стороны водителя)15
F47Стеклоочиститель заднего стекла15
F49Стартер, датчик сцепления5
F53Обогрев заднего стекла30

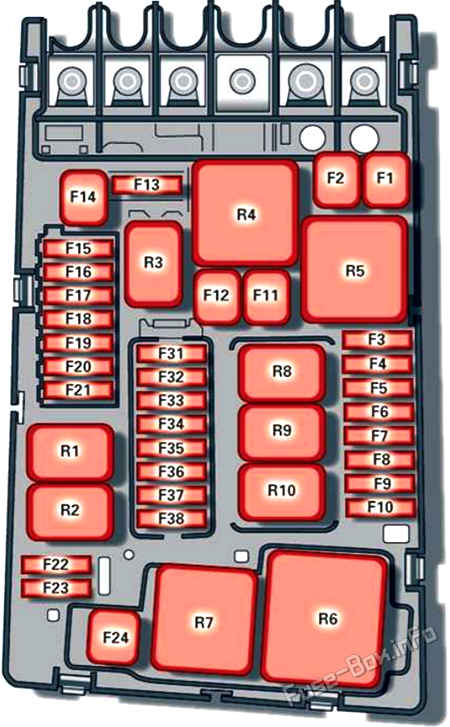

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2013 г.)
No.Электрооборудованиеamps
F1Блок управления ESC40
F2Блок управления ESC40
F3Блок управления двигателем (бензин/дизель)15/30
F4Охлаждение двигателя, компоненты двигателя, катушки реле дополнительного отопителя (1+2), реле насоса вторичного воздуха5/10
F5Компоненты двигателя, баковая система7,5/10
F6Датчик стоп-сигнала5
F7Компоненты двигателя, насосы охлаждающей жидкости7,5/10/15
F8Лямбда-зонд10/15
F9Компоненты двигателя, выпускной щиток, блок управления автоматическим режимом накаливания10.05.20
F10Форсунки, блок управления подачей топлива15/20
F11Дополнительный нагреватель, нагревательный стержень 240
F12Дополнительный нагреватель, нагревательный стержень 340
F13Блок управления автоматической коробкой передач15/30
F15Horn15
F16Катушка зажигания/запорный клапан с ЧПУ (двигатель на природном газе)20/7,5
F17Блок управления ESC, блок управления двигателем7.5
F18Клемма 30 (опорное напряжение)5
F19Стеклоочистители30
F20Horn10
F22Клемма 50, диагностика5
F23Стартер30
F24Дополнительный нагреватель, нагревательный стержень 140
F31Вакуумный насос15
F32светодиодные фары5
F37Дополнительный нагрев20

2015

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2015 г.)
ЧислоОборудованиеНоминальный ток [А]
F1Компоненты двигателя30
F2Регулировка сиденья10
F3Крышка гидронасоса (кабриолет)40
F4Элементы управления MM, компоненты MMI7,5
F5Шлюз5
F6Противоугонная система5
F7Управление климатом/обогревом, рычаг селектора (автоматическая коробка передач), стояночный отопитель, катушка реле обогрева заднего стекла10
F8Диагностика, электрический выключатель стояночного тормоза, выключатель света, датчик дождя/света, внутреннее освещение10
F9Модуль переключателей на рулевой колонке1
F10Отображать5
F11Реверсивные натяжители ремня безопасности со стороны водителя25
F12зона MMI15/20
F13Модуль управления адаптивными амортизаторами20
F14Вентилятор системы климат-контроля30
F15Электронный замок рулевой колонки10
F16зона MMI7,5
F17Приборный щиток5
F18Камера заднего вида7,5
F19Модуль управления ключевой системой Convince, система бака7,5
F20Резервуарная система7,5
F21——
F22——
F23Внешнее освещение, обогрев форсунок омывающей жидкости40
F24Модуль управления панорамным люком/электроприводом, защелка электропривода (кабриолет)20/30
F25Двери/двери со стороны водителя (например, электрические стеклоподъемники)30
F26Обогрев сидений30
F27Звуковой усилитель30
F28Модуль управления Power Top, электроника (кабриолет)5
F29Внутреннее освещение7,5
F30——
F31Наружное освещение40
F32Системы помощи водителю7,5
F33Воздушная подушка5
F34Подсветка кнопок, катушки для верхней части кабины в реле обогрева (кабриолет) и реле розетки, салонный звук, выключатель фонарей заднего хода, датчик температуры, датчик уровня масла7,5
F35Диагностика, система корректора фар, датчик качества воздуха, зеркало заднего вида с автоматическим затемнением10
F36Правый поворотный свет/ правая светодиодная фара15
F37Левый поворотный свет/ левая светодиодная фара15
F38——
F39Дверь/боковые двери переднего пассажира (например, электрические стеклоподъемники)30
F40Розетки20
F41Реверсивные преднатяжители боковых ремней безопасности переднего пассажира25
F42Компоненты центрального замка, система омывателя ветрового стекла40
F43Фары, освещение30
F44Полный привод15
F45——
F46——
F47——
F48——
F49Стартер, датчик сцепления, катушка реле головного света5
F50——
F51——
F52——
F53Обогрев заднего стекла30

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2015 г.)
ЧислоОборудованиеНоминальный ток [А]
F1Модуль управления ЭКУ40
F2Модуль управления ЭКУ40
F3Модуль управления двигателем (бензин/дизель)15/30
F4Охлаждение двигателя, компоненты двигателя, реле катушки дополнительного отопителя (1+2), реле насоса впрыска вторичного воздуха5 / 10
F5Компоненты двигателя, баковая система7,5/10/15
F6Датчик стоп-сигнала5
F7Компоненты двигателя, водяные насосы7,5/10/15
F8Датчик кислорода10/15
F9Компоненты двигателя, выпускной люк, модуль управления временем накаливания, клапан SULEV5 / 10 / 20
F10Топливные форсунки, модуль управления подачей топлива15/20
F11Нагревательный элемент дополнительного отопителя240
F12Нагревательный элемент дополнительного отопителя340
F13Модуль управления автоматической коробкой передач15/30
F14——
F15Horn15
F16Катушка зажигания5 / 20
F17Модуль ESC contra I, модуль управления двигателем7,5
F18Клемма 30 (опорное напряжение)5
F19Дворники30
F20Horn10
F21——
F22Диагностика терминала SO5
F23Стартер30
F24Нагревательный элемент дополнительного отопителя 140
F25——
F26——
F27——
F28——
F29——
F30——
F31Вакуумный насос15
F32светодиодные фары5

2016

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2016 г.)
ЧислоОборудование
F1Компоненты двигателя
F2Регулировка сиденья
F3Крышка гидронасоса (кабриолет)
F4Элементы управления MM, компоненты MMI
F5Шлюз
F6Рычаг селектора (автоматическая коробка передач)
F7Климат-контроль, рычаг селектора (автоматическая коробка передач), стояночный отопитель, катушка реле обогрева заднего стекла
F8Диагностика, электромеханический выключатель стояночного тормоза, выключатель света, датчик дождя и света, блок связи внутреннего освещения (подключаемый гибридный привод), противоугонная система
F9Модуль переключателей на рулевой колонке
F10Отображать
F11Реверсивные натяжители ремня безопасности со стороны водителя
F12зона MMI
F13Модуль управления адаптивными амортизаторами/сервисный штекер (подключаемый гибридный привод)
F14Вентилятор системы климат-контроля
F15Электронный замок рулевой колонки
F16зона MMI
F17Приборный щиток
F18Камера заднего вида
F19Модуль управления ключевой системой Convince, система бака
F20Резервуарная система
F21—
F22—
F23Внешнее освещение, обогрев форсунок омывающей жидкости
F24Модуль управления панорамным люком/электроприводом, защелка электропривода (кабриолет)
F25Боковые двери двери/привода (например, электрические стеклоподъемники)
F26Обогрев сидений
F27Звуковой усилитель
F28Модуль управления Power Top, электроника (кабриолет)
F29Внутреннее освещение
F30—
F31Наружное освещение
F32Системы помощи водителю
F33Воздушная подушка
F34Подсветка кнопок, катушки реле обогрева верхней части салона (кабриолет) и реле розетки, салонный звук, выключатель фонарей заднего хода, датчик температуры
F35Функциональное освещение, диагностика, система корректора фар, датчик качества воздуха, зеркало заднего вида с автоматическим затемнением
F36Правый поворотный свет/ правая светодиодная фара
F37Левый поворотный свет/ левая светодиодная фара
F38Высоковольтная батарея (подключаемый гибридный привод)
F39Дверь/боковые двери переднего пассажира (например, электрические стеклоподъемники)
F40Розетки
F41Реверсивные преднатяжители боковых ремней безопасности переднего пассажира
F42Компоненты центрального замка, система омывателя ветрового стекла
F43Фары, освещение
F44Полный привод
F45—
F46—
F47Стеклоочиститель заднего стекла
F48Внешний усилитель шума (подключаемый гибридный привод)
F49Стартер, датчик сцепления, катушка реле фар, высоковольтная батарея (подключаемый гибридный привод)
F50—
F51—
F52—
F53Обогрев заднего стекла

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2016 г.)
ЧислоОборудование
F1Модуль управления ЭКУ
F2Модуль управления ЭКУ
F3Модуль управления двигателем (бензин/дизель)
F4Охлаждение двигателя, компоненты двигателя, реле катушки дополнительного отопителя (1+2), реле насоса впрыска вторичного воздуха
F5Компоненты двигателя, баковая система
F6Датчик стоп-сигнала
F7Компоненты двигателя, водяные насосы
F8Датчик кислорода
F9Компоненты двигателя, выпускной люк, модуль управления временем накаливания, клапан SULEV
F10Топливные форсунки, модуль управления подачей топлива
F11Нагревательный элемент дополнительного отопителя2
F12Нагревательный элемент дополнительного отопителя3
F13Модуль управления автоматической коробкой передач
F14—
F15Horn
F16Катушка зажигания/силовая электроника (подключаемый гибридный привод)
F17Модуль ESC contra I, модуль управления двигателем
F18Клемма 30 (опорное напряжение)
F19Дворники
F20Horn
F21—
F22Диагностика терминала SO
F23Стартер
F24Нагревательный элемент 1 дополнительного отопителя, усилитель тормозов (подключаемый гибридный привод)
F25—
F26—
F27—
F28—
F29—
F30—
F31Вакуумный насос/водяной насос (подключаемый гибридный привод)
F32светодиодные фары
F33Память усилителя тормозов (подключаемый гибридный привод)
F34Память усилителя тормозов (подключаемый гибридный привод)
F34Реле (подключаемый гибридный привод)

2017, 2018, 2019, 2020

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2017, 2018, 2019)
№Оборудование
F1Компоненты двигателя AdBlue
F2Регулировка сиденья
F3Мощный верхний гидравлический насос
F4Панель управления информационно-развлекательной системой, Компоненты информационно-развлекательной системы
F5Шлюз
F6Рычаг селектора (автоматическая коробка передач)
F7Органы управления кондиционером/отоплением, дополнительный обогреватель, реле обогревателя заднего стекла, датчик давления в шинах
F8Электромеханический выключатель стояночного тормоза, выключатель света, датчик дождя/света, противоугонная система, диагностический разъем, потолочный модуль, аварийная кали-система, корректор фар
F9Модуль переключателей на рулевой колонке
F10Дисплей информационно-развлекательной системы
F11Левый модуль управления бортовой сетью
F12Информационно-развлекательные компоненты
F13Натяжитель ремня безопасности со стороны водителя
F14Вентилятор системы отопления/кондиционирования воздуха
F15Электронный замок рулевой колонки
F16Информационно-развлекательные компоненты
F17Приборный щиток
F18Камера заднего вида
F19Модуль контроля доступа
F20Компоненты двигателя
F21Рулевая колонка, модуль переключателя обогрева рулевого колеса
F23Панорамная стеклянная крыша/модуль управления верхним электроприводом, защелка электропривода
F24Правый модуль управления бортовой сетью
F25Со стороны водителя передние/задние электрические стеклоподъемники
F26Обогрев сидений
F27Внутреннее освещение
F28Модуль управления верхним питанием
F29Внутреннее освещение
F30Диагностический разъем
F32Передняя камера, система парковки, датчик ACC, ассистент смены полосы движения
F33Воздушная подушка
F34Кнопка помощи при удержании, звук салона, выключатель света заднего хода, датчик температуры, катушка реле обогрева шеи и реле гнезда, кнопка включения питания сверху
F35Датчик качества воздуха, зеркало заднего вида с автоматическим затемнением, диагностический разъем, блок питания центральной консоли
F36Правая фара (LED, Matrix LED)
F37Левая фара (LED, Matrix LED)
F38Высоковольтная батарея
F39Со стороны пассажира передние/задние электростеклоподъемники
F40Розетки
F41Натяжитель ремня безопасности со стороны пассажира
F42Зона центрального замка
F43Звуковой усилитель
F44Полный привод
F47Стеклоочиститель заднего стекла
F48Внешний звуковой привод
F49Датчик сцепления (реле 1+2), высоковольтная батарея, силовая электроника
F52Модуль управления подвеской
F53Обогрев заднего стекла

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2017, 2018, 2019)
№Оборудование
F1Электронный контроль стабилизации (ESC)
F2Электронный контроль стабилизации (ESC)
F3Модуль управления двигателем
F4Компоненты двигателя, охлаждение двигателя, реле катушки дополнительного отопителя (1+4+7), реле насоса впрыска вторичного воздуха
F5Компоненты двигателя, система топливного бака (дизель), запорный клапан с ЧПУ
F6Выключатель стоп-сигнала
F7Компоненты двигателя, водяные насосы, баковая система (бензиновый двигатель)
F8Тепловой кислородный датчик
F9Компоненты двигателя, выпускной люк, модуль управления временем накаливания (реле 6)
F10Модуль управления подачей топлива, топливный насос
F11Нагревательный элемент 2 дополнительного отопителя, компоненты двигателя, насос вторичного воздуха
F12ТЭН 3 дополнительного отопителя, вакуумный насос
F13Автоматическая коробка передач
F15Horn
F16Катушка зажигания (реле 8), силовая и управляющая электроника
F17Электронная система стабилизации (ESC), блок управления двигателем (реле 5)
F18Клемма 30 (опорное напряжение), контроль аккумуляторной батареи
F19Дворники
F20Противоугонная система
F21Автоматическая коробка передач
F22Диагностика клеммы 50, блок управления двигателем
F23Стартер
F24Нагревательный элемент 1 дополнительного отопителя, усилитель тормозов
F31Вакуумный насос, водяной насос, насос высокого давления, топливные форсунки
F33Бачок тормозного давления, рекуперация, насос трансмиссионной жидкости
F34Усилитель тормоза
F35Реле функции кондиционера
F36Левая передняя фара
F37Автономный обогреватель
F38Правая передняя фара
