Предохранители и реле Audi A3 / S3 (8Y, 2021-2022)
Схемы относятся к указанным годам и вариантам Audi A3 / S3 (8Y, 2021-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A3/S3 2021-2022 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

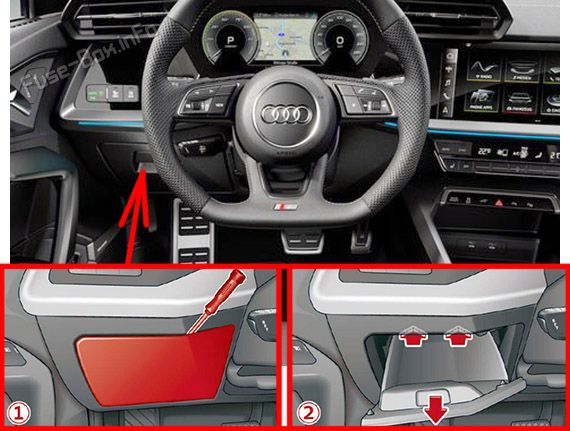

Автомобили с левым рулем: В зависимости от комплектации автомобиля предохранители могут находиться за крышкой (1) или за вещевым ящиком (2) в районе рулевой колонки.

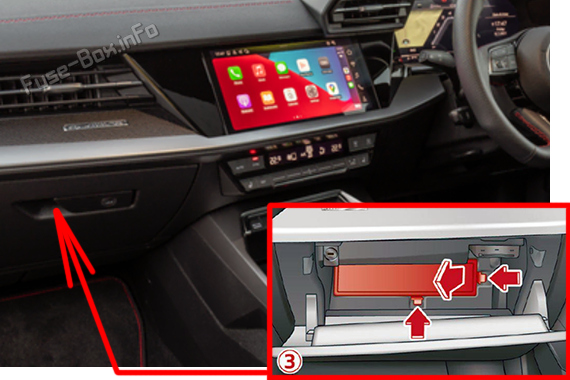

Автомобили с правым рулем: Предохранители расположены за крышкой в перчаточном ящике.

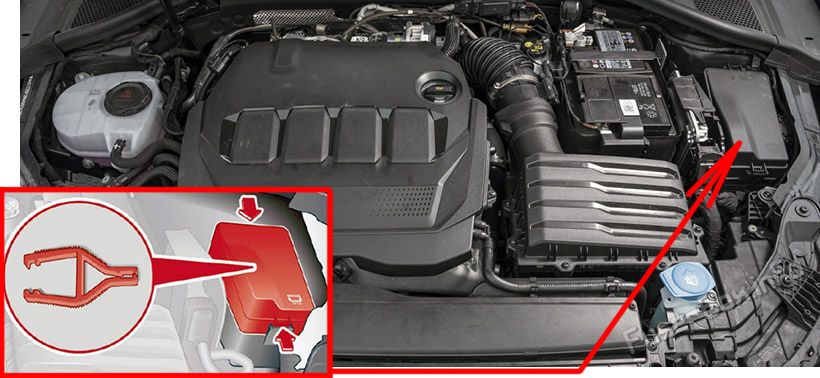

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
Блок предохранителей на приборной панели
| № | Оборудование |
|---|---|
| 3 | Сцепка для прицепа |
| 4 | Компоненты привода, обработка выхлопных газов |
| 5 | Рычаг селектора автоматической коробки передач |
| 6 | Модуль управления бортовой сетью |
| 7 | Органы управления подогревом сидений, модуль управления электрической системой |
| 8 | Панорамная стеклянная крыша |
| 9 | Модуль управления передней дверью со стороны водителя, задним стеклоподъемником со стороны водителя |
| 11 | Сцепка для прицепа |
| 12 | Модуль управления бортовой сетью |
| 13 | Модуль управления бортовой сетью |
| 14 | Звуковая система |
| 16 | Модуль управления подушками безопасности |
| 17 | Обработка выхлопа |
| 18 | Блокировка рулевой колонки, модуль управления удобным доступом и авторизацией запуска |
| 19 | Комбинация приборов, модуль экстренного вызова |
| 20 | Информационно-развлекательная система, вход USB |
| 21 | Модуль управления системами помощи водителю, камеры, боковой ассистент, крышка багажника |
| 23 | Боковая поясничная поддержка переднего пассажира |
| 24 | Модуль управления полным приводом |
| 25 | Натяжитель ремня безопасности передний левый |
| 26 | Модуль управления дверью со стороны переднего пассажира, стеклоподъемник со стороны заднего пассажира |
| 27 | Натяжитель правого переднего ремня безопасности |
| 28 | Точка аварийного отключения высоковольтной батареи |
| 29 | Сцепка для прицепа |
| 30 | Информационно-развлекательная система |
| 31 | Сцепка для прицепа |
| 33 | Поясничный подпор со стороны водителя спереди |
| 35 | Модуль управления бортовой сетью |
| 36 | Вентилятор системы климат-контроля |
| 37 | Модуль управления крышкой багажника |
| 39 | Электроника рулевой колонки |
| 40 | Противоугонная система |
| 41 | Диагностический интерфейс |
| 42 | Рычаг селектора автоматической коробки передач |
| 43 | Контроль давления в шинах, органы управления системой климат-контроля, автономный отопитель, датчик температуры салона, реле обогревателя заднего стекла |
| 44 | Датчик твердых частиц, модуль управления электроникой крыши, кнопка стояночного тормоза, противоугонная сигнализация, диагностический разъем, корректор фар, модуль управления открыванием гаражных ворот, выключатель света, датчик света/дождя |
| 45 | Электроника рулевой колонки |
| 46 | Регулятор громкости, центральный дисплей, проекционный дисплей |
| 47 | Управление подвеской |
| 48 | USB-вход |
| 52 | розетка 12 вольт |
| 58 | Модуль управления системами помощи водителю, передняя камера, система помощи при парковке |
| 59 | Система климат-контроля, наружный звук, зеркало заднего вида, выключатель фонарей заднего хода, панель переключателей на центральной консоли, датчик качества воздуха, реле розетки 12 В |
| 60 | Диагностическое соединение |
| 61 | Датчик положения сцепления, система электропривода, высоковольтная батарея |
| 64 | Система обнаружения пассажиров со стороны пассажира, сигнальная лампа отключения подушки безопасности пассажира |
| 65 | Внешний звук |
| 66 | Стеклоочиститель заднего стекла |
| 67 | Обогрев заднего стекла |

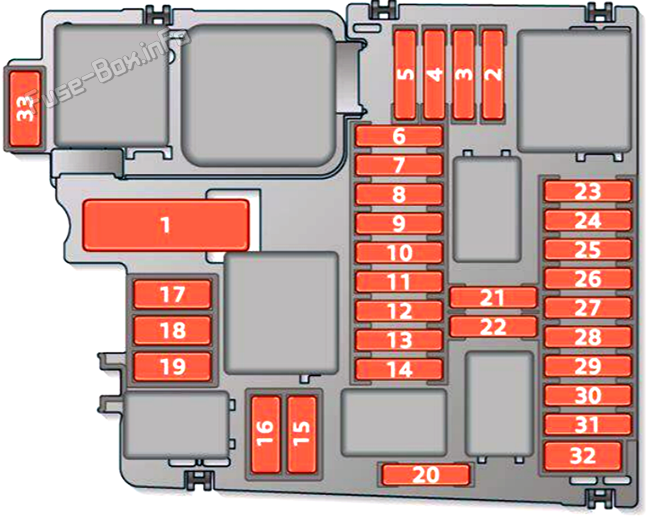

Блок предохранителей в моторном отсеке
| № | Оборудование |
|---|---|
| 2 | Модуль управления системой привода, электронный контроль стабилизации (ESC), антиблокировочная тормозная система (ABS) |
| 3 | Компоненты двигателя, топливный насос, система климат-контроля, высоковольтное зарядное устройство, система электропривода |
| 4 | Левая фара |
| 5 | Правая фара |
| 7 | Охлаждение трансмиссионной жидкости |
| 8 | Усилитель тормоза |
| 9 | Horn |
| 10 | Дворники |
| 11 | Система климат-контроля |
| 12 | Модуль управления коробкой передач |
| 13 | Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS) |
| 14 | Дополнительный нагрев, звуковой привод |
| 15 | Электронная система стабилизации (ESC), антиблокировочная тормозная система (ABS) |
| 16 | Автоматическая коробка передач |
| 17 | Обработка выхлопа, климат-контроль, автономный отопитель |
| 18 | Климат-контроль, дополнительный обогрев |
| 21 | Модуль управления системой привода |
| 22 | Запуск двигателя |
| 23 | Модуль управления системой привода |
| 24 | Компоненты двигателя, дизельный модуль, обработка выхлопных газов, диагностика утечек топлива, датчик уровня и температуры масла, охлаждение двигателя |
| 25 | Компоненты двигателя, обработка выхлопных газов |
| 26 | Компоненты двигателя, выхлопные двери, диагностика утечек топлива, охлаждение двигателя, охлаждение трансмиссионной жидкости, обработка выхлопных газов |
| 27 | Датчики кислорода с подогревом |
| 28 | Компоненты двигателя |
| 29 | Топливный насос, модуль управления коробкой передач |
| 30 | Охлаждение двигателя |
| 33 | Климат-контроль, дополнительный обогрев |
