Предохранители и реле Audi A4 / S4 (B8/8K, 2008-2016)
Схемы относятся к указанным годам и вариантам Audi A4 / S4 (B8/8K, 2008-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A4/S4 2008-2016 гг.
Предохранители прикуривателя/розетки в Audi A4/S4 находятся предохранители в Красной панели предохранителей D №1 (выход задней центральной консоли), №2 (выход передней центральной консоли), №3 (выход багажного отделения) и №4 (прикуриватель) в багажном отделении (2008-2012 гг.) , либо предохранитель №2 (Коричневый блок предохранителей С) в багажном отделении (2013-2016 гг.).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

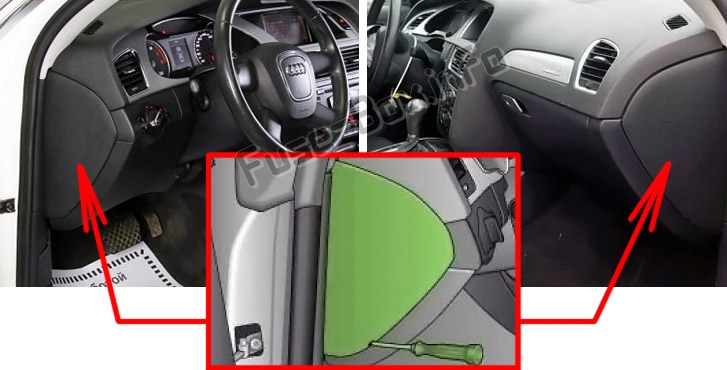

Блоки предохранителей приборной панели
Блоков два — справа и слева от панели приборов.

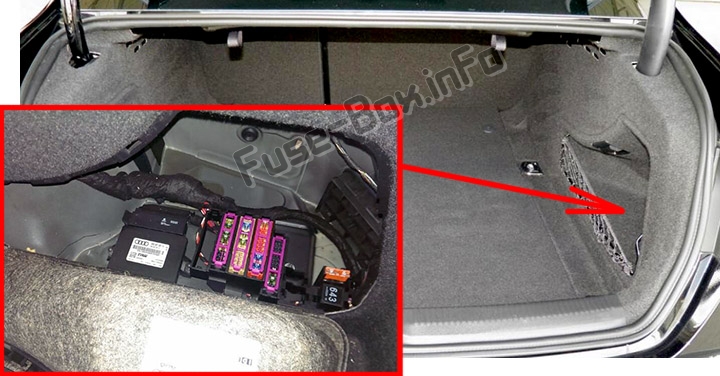

Багажное отделение
Он расположен с правой стороны багажника, за обшивкой.
Схемы блока предохранителей
Схемы блока предохранителей
2008

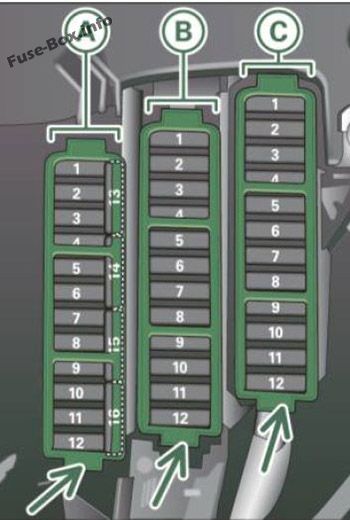

Назначение предохранителей в панели приборов со стороны водителя (2008 г.)
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черный перевозчик | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | Датчик сцепления | 5 |
| 3 | Устройство для открывания гаражных ворот | 5 |
| 4 | Audi Lane Assist | 10 |
| 5 | Кондиционер | 5 |
| 6 | Корректор фар (правый) | 5 |
| 7 | Корректор фар (левый) | 5 |
| 8 | Блок управления 1 бортовой сети автомобиля | 5 |
| 9 | Внутренние зеркала | 5 |
| 10 | Селекторные ворота | 5 |
| 11 | Форсунки омывателя с подогревом | 5 |
| 12 | Кондиционер | 5 |
| Коричневый перевозчик | ||
| 1 | — | — |
| 2 | Датчик сцепления | 5 |
| 3 | Топливный насос (дизель/бензин) | 20/25 |
| 4 | Вспомогательный водяной насос (3.2 FSI) | 5 |
| 5 | Обогрев сидений (левое) с/без вентиляции сидений | 30 |
| 6 | Электронная программа стабилизации | 10 |
| 7 | Horn | 25 |
| 8 | Электродвигатель стеклоподъемника (левая дверь) | 30 |
| 9 | Мотор стеклоочистителя | 30 |
| 10 | Электронная программа стабилизации | 25 |
| 11 | Блок управления дверью (со стороны водителя) | 15 |
| 12 | Датчик дождя и света | 5 |
| Красный перевозчик | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Поясничная поддержка | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Внутренний свет | 5 |
| 6 | Блок управления 1 бортовой сети автомобиля | 35 |
| 7 | Блок управления 1 бортовой сети автомобиля | 30 |
| 8 | Блок управления 1 бортовой сети автомобиля | 30 |
| 9 | Подъемная панорамная крыша/люк в крыше | 20 |
| 10 | Блок управления 1 бортовой сети автомобиля | 30 |
| 11 | — | — |
| 12 | Комфортная электроника | 5 |

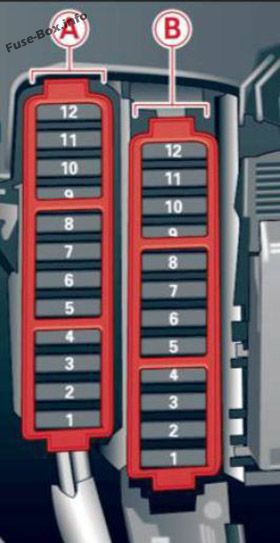

Назначение предохранителей в панели приборов со стороны пассажира (2008 г.)
| Число | Электрооборудование | Ампер крысы (A) |
|---|---|---|
| Черный перевозчик | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | Электронная программа стабилизации | 5 |
| 7 | Диагностический разъем | 5 |
| 8 | Шлюз (диагностический интерфейс для шины данных) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Коричневый перевозчик | ||
| 1 | компакт-диск | 5 |
| 2 | Модуль переключения для Audi drive select | 5 |
| 3 | ММИ/Радио | 10/20 |
| 4 | Выключатель | 5 |
| 5 | Блок управления комбинации приборов | 5 |
| 6 | Замок зажигания | 5 |
| 7 | — | — |
| 8 | Вентилятор кондиционера | 40 |
| 9 | Блокировка рулевой колонки | 5 |
| 10 | Кондиционер | 10 |
| 11 | Диагностический разъем | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |

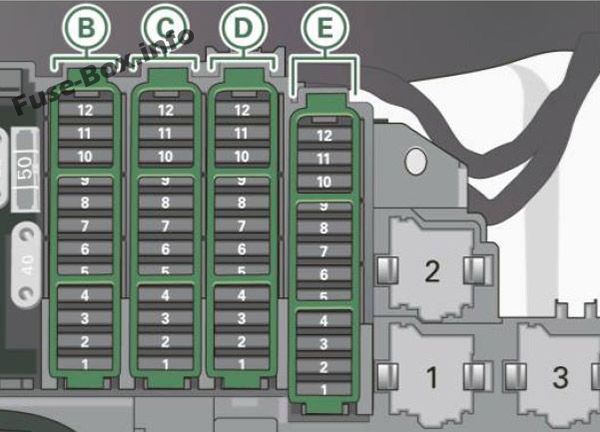

Назначение предохранителей в багажнике (2008 г.)
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черный перевозчик | ||
| 1 | — | — |
| 2 | Блок управления для прицепа | 15 |
| 3 | Блок управления для прицепа | 20 |
| 4 | Блок управления для прицепа | 20 |
| 5 | Электронный стояночный тормоз | 5 |
| 6 | Электронное управление подвеской | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Блок управления 2 бортовой сети автомобиля | 30 |
| 9 | — | — |
| 10 | Блок управления 2 бортовой сети автомобиля | 30 |
| 11 | Блок управления 2 бортовой сети автомобиля | 20 |
| 12 | — | — |
| Коричневый перевозчик | ||
| 1 | Розетка | 15 |
| 2 | — | — |
| 3 | Радио/навигация | 7.5 |
| 4 | Блок управления цифровой аудиосистемой | 30 |
| 5 | MMI | 5 |
| 6 | Блок управления дверью (со стороны водителя) | 30 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Обогрев заднего сиденья | 30 |
| 9 | Блок управления дверью (со стороны пассажира) | 30 |
| 10 | Приемник дистанционного управления для дополнительного обогрева | 5 |
| 11 | Блок управления дверью (со стороны пассажира) | 15 |
| 12 | Блок управления камерой заднего вида | 5 |
| Красный перевозчик | ||
| 1 | Розетка, центральная консоль, Зд | 15 |
| 2 | Розетка, центральная консоль, передняя часть | 15 |
| 3 | Розетка, багажное отделение | 15 |
| 4 | Зажигалка | 15 |
| 5 | Помощь при парковке | 5 |
| 6 | Предварительная установка телефона без системы громкой связи (интерфейс VDA) | 5 |
| 7 | Блок управления адаптивного круиз-контроля | 15 |
| 8 | — | — |
| 9 | Выключатель EPB (электромеханический стояночный тормоз) | 5 |
| 10 | Функция помощи при смене полосы движения | 5 |
| 11 | Обогрев заднего сиденья | 5 |
| 12 | Воздушная подушка | 5 |
2010
Назначение предохранителей в панели приборов со стороны водителя (2010 г.)
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | — | — |
| 3 | Домашняя ссылка | 5 |
| 4 | — | — |
| 5 | Климат-контроль | 5 |
| 6 | Регулировка угла наклона правой фары | 5 |
| 7 | Регулировка угла наклона левой фары | 5 |
| 8 | Модуль управления бортовой сетью 1 | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Сдвиг ворот | 5 |
| 11 | Форсунки омывателя отопителя | 5 |
| 12 | Климат-контроль | 5 |
| 13 | Подготовка мобильного телефона | 5 |
| 14 | Воздушная подушка | 5 |
| 15 | Терминал 15 | 25 |
| 16 | Клемма 15 двигатель | 40 |
| Коричневая панель B | ||
| 1 | Внутреннее зеркало заднего вида с автоматическим затемнением | 5 |
| 2 | Датчик сцепления | 5 |
| 3 | Бензиновый топливный насос | 25 |
| 4 | Вспомогательный водяной насос 3,2 л FSI | 5 |
| 5 | Обогрев левого сиденья с/без обогрева сиденья | 15/30 |
| 6 | Электронная программа стабилизации | 10 |
| 7 | Horn | 25 |
| 8 | Электродвигатель стеклоподъемника левой двери | 30 |
| 9 | Мотор стеклоочистителя | 30 |
| 10 | Электронная программа стабилизации | 25 |
| 11 | Левые двери | 15 |
| 12 | Датчик дождя и света | 5 |
| Красная панель | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Поясничная поддержка | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Подстаканник с подогревом | 5 |
| 6 | Модуль управления бортовой сетью 1 | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Панорамный люк | 20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Панорамный люк на крыше | 20 |
| 12 | Комфортная электроника | 5 |

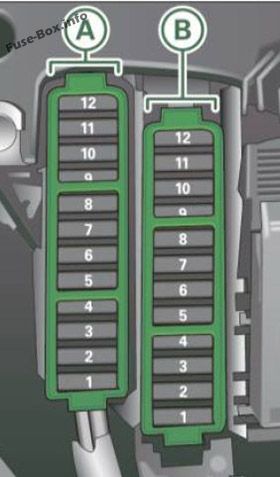

Назначение предохранителей в панели приборов со стороны пассажира (2010 г.)
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черный перевозчик | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | Электронная программа стабилизации | 5 |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Коричневая панель | ||
| 1 | компакт-диск | 5 |
| 2 | Модуль переключателя Audi drive select | 5 |
| 3 | ММИ/Радио | 5 / 20 |
| 4 | Приборный щиток | 5 |
| 5 | Шлюз | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Поворотный переключатель света | 5 |
| 8 | Вентилятор системы климат-контроля | 40 |
| 9 | Блокировка рулевой колонки | 5 |
| 10 | Климат-контроль | 10 |
| 11 | Клемма 30 диагностического разъема | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |

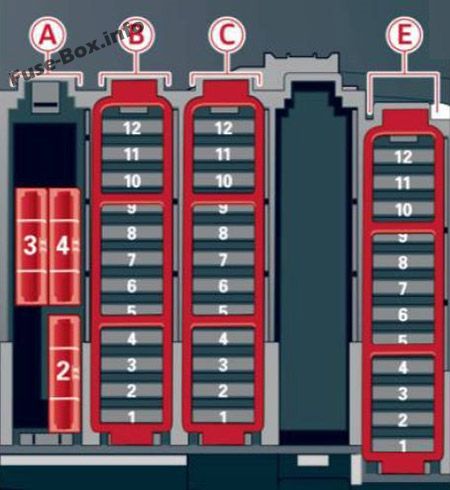

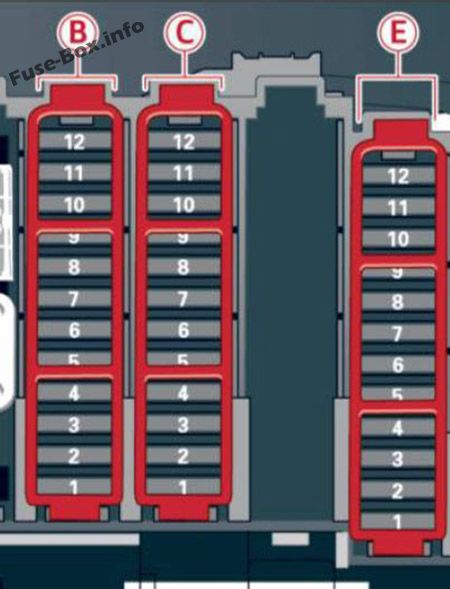

Назначение предохранителей в багажнике (2010 г.)
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель Б | ||
| 1 | Модуль управления крышкой багажника (Avant) | 30 |
| 2 | Модуль управления прицепом | 15 |
| 3 | Модуль управления прицепом | 20 |
| 4 | Модуль управления прицепом | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронное управление демпфированием | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Блок управления бортовой сети 2 | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Блок управления бортовой сети 2 | 30 |
| 11 | Блок управления бортовой сети 2 | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажника | 30 |
| 2 | Обогрев правого переднего сиденья | 15 |
| 3 | Путь 1 преобразователя постоянного тока постоянного тока | 40 |
| 4 | Путь 2 преобразователя постоянного тока постоянного тока | 40 |
| 5 | Разъем | 30 |
| 6 | — | — |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Обогрев заднего сиденья | 30 |
| 9 | Модуль управления двери пассажира | 30 |
| 10 | — | — |
| 11 | Модуль управления дверью пассажира | 15 |
| 12 | — | — |
| Красная панель D | ||
| 1 | Выход задней центральной консоли | 15 |
| 2 | Вывод передней центральной консоли | 15 |
| 3 | Выход в багажное отделение | 15 |
| 4 | Зажигалка | 15 |
| 5 | V6FSI | 5 |
| 6 | Развлекательная программа для пассажиров задних сидений | 5 |
| 7 | Парковочная система | 7,5 |
| 8 | Задний дворник (Авант) | 15 |
| 9 | Выключатель электромеханического стояночного тормоза | 5 |
| 10 | Ауди боковой ассистент | 5 |
| 11 | Обогрев заднего сиденья | 5 |
| 12 | Модули управления клеммы 15 | 5 |
| Черная панель E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | DSP-усилитель, радио | 30/20 |
| 4 | MMI | 7,5 |
| 5 | Подготовка радио/навигации/сотового телефона | 7,5 |
| 6 | Камера заднего вида | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
2011, 2012

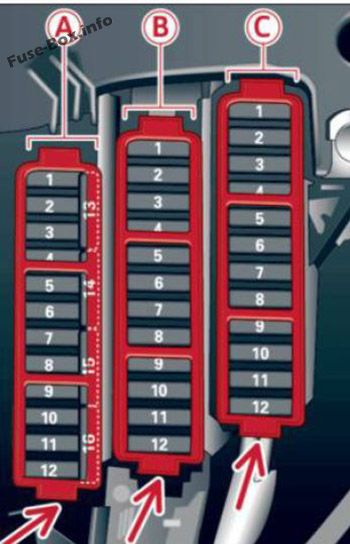

Панель приборов, сторона водителя
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | — | — |
| 3 | Домашняя ссылка | 5 |
| 4 | — | — |
| 5 | Климат-контроль | 5 |
| 6 | Регулировка угла наклона правой фары | 5 |
| 7 | Регулировка угла наклона левой фары | 5 |
| 8 | Модуль управления бортовой сетью 1 | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Сдвиг ворот | 5 |
| 11 | Форсунки омывателя отопителя | 5 |
| 12 | Климат-контроль | 5 |
| 13 | Подготовка мобильного телефона | 5 |
| 14 | Воздушная подушка | 5 |
| 15 | Терминал 15 | 25 |
| 16 | Клемма 15 двигатель | 40 |
| Коричневая панель B | ||
| 1 | Внутреннее зеркало заднего вида с автоматическим затемнением | 5 |
| 2 | Датчик сцепления | 5 |
| 3 | Бензиновый топливный насос | 25 |
| 4 | — | — |
| 5 | Обогрев левого сиденья с/без обогрева сиденья | 15/30 |
| 6 | Электронная программа стабилизации | 10 |
| 7 | Horn | 25 |
| 8 | Электродвигатель стеклоподъемника левой двери | 30 |
| 9 | Мотор стеклоочистителя | 30 |
| 10 | Электронная программа стабилизации | 25 |
| 11 | Левые двери | 15 |
| 12 | Датчик дождя и света | 5 |
| Красная панель С | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Поясничная поддержка | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Антенна (Авант) | 5 |
| 6 | Модуль управления бортовой сетью 1 | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Люк на крыше | 20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Шторка люка (Avant) | 20 |
| 12 | Комфортная электроника | 5 |
Панель приборов, сторона пассажира
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черный носитель А | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | Электронная программа стабилизации | 5 |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз (диагностический интерфейс шины данных) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Коричневая панель B | ||
| 1 | CD-/DVD-плеер | 5 |
| 2 | Модуль переключателя Audi drive select | 5 |
| 3 | ММИ/Радио | 5 / 20 |
| 4 | Приборный щиток | 5 |
| 5 | Шлюз (модуль управления приборной панелью) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Поворотный переключатель света | 5 |
| 8 | Вентилятор системы климат-контроля | 40 |
| 9 | Блокировка рулевой колонки | 5 |
| 10 | Климат-контроль | 10 |
| 11 | Клемма 30 диагностического разъема | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |
Багажное отделение
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель Б | ||
| 1 | Модуль управления крышкой багажника (Avant) | 30 |
| 2 | Модуль управления прицепом | 15 |
| 3 | Модуль управления прицепом | 20 |
| 4 | Модуль управления прицепом | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронное управление демпфированием | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Блок управления бортовой сети 2 | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Блок управления бортовой сети 2 | 30 |
| 11 | Модуль управления бортовой сетью | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажника | 30 |
| 2 | Обогрев правого переднего сиденья | 15 |
| 3 | Путь 1 преобразователя постоянного тока постоянного тока | 40 |
| 4 | Путь 2 преобразователя постоянного тока постоянного тока | 40 |
| 5 | Разъем | 30 |
| 6 | — | — |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Обогрев заднего сиденья | 30 |
| 9 | Модуль управления двери пассажира | 30 |
| 10 | — | — |
| 11 | Модуль управления дверью пассажира | 15 |
| 12 | — | — |
| Красная панель D | ||
| 1 | Выход задней центральной консоли | 15 |
| 2 | Вывод передней центральной консоли | 15 |
| 3 | Выход в багажное отделение | 15 |
| 4 | Зажигалка | 15 |
| 5 | V6FSI | 5 |
| 6 | Развлекательная программа для пассажиров задних сидений | 5 |
| 7 | Парковочная система | 7,5 |
| 8 | Задний дворник (Авант) | 15 |
| 9 | Выключатель электромеханического стояночного тормоза | 5 |
| 10 | Ауди боковой ассистент | 5 |
| 11 | Обогрев заднего сиденья | 5 |
| 12 | Модули управления клеммы 15 | 5 |
| Черная панель E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | DSP-усилитель, радио | 30/20 |
| 4 | MMI | 7,5 |
| 5 | Подготовка радио/навигации/сотового телефона | 7,5 |
| 6 | — | — |
| 7 | Подготовка мобильного телефона | 5 |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
2013
Панель приборов, сторона водителя
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | Модуль управления ЭКУ | 5 |
| 3 | Датчик давления в системе кондиционирования, электромеханический стояночный тормоз, Домашняя ссылка. внутреннее зеркало заднего вида с автоматическим затемнением, датчик качества воздуха/наружного воздуха, кнопка ESC | 5 |
| 4 | — | — |
| 5 | Звуковой привод / настройка звука выхлопа | 5/15 |
| 6 | Система корректора фар/поворотный свет | 5/7,5 |
| 7 | Фара (поворотный свет) | 7,5 |
| 8 | Модули управления (электромеханический стояночный тормоз, амортизатор, quattro sport, тягово-сцепное устройство), DCDC преобразователь | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Сдвиг ворот | 5 |
| 11 | Боковая помощь | 5 |
| 12 | Корректор фар, система парковки | 5 |
| 13 | Воздушная подушка | 5 |
| 14 | Задний дворник (вседорожник) | 15 |
| 15 | Вспомогательный предохранитель (щиток приборов) | 10 |
| 16 | Клемма 15 вспомогательного предохранителя (в области двигателя) | 40 |
| Коричневая панель B | ||
| 1 | — | — |
| 2 | Датчик стоп-сигнала | 5 |
| 3 | Топливный насос | 25 |
| 4 | Датчик сцепления | 5 |
| 5 | Обогрев левого сиденья с/без вентиляции сиденья | 15/30 |
| 6 | ESC | 5 |
| 7 | Horn | 15 |
| 8 | Передняя левая дверь (стеклоподъемник, центральный замок, зеркало, выключатель, освещение) | 30 |
| 9 | Мотор стеклоочистителя | 30 |
| 10 | ESC | 25 |
| 11 | Двухдверные модели: задний левый стеклоподъемник, Четырехдверные: задняя левая дверь (стеклоподъемник, центральный замок, выключатель, освещение) | 30 |
| 12 | Датчик дождя и света | 5 |
| Красная панель С | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Поясничная поддержка | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Освещение салона (кабриолет) | 5 |
| 6 | Система омывателя ветрового стекла, система омывателя фар | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Электродвигатель стеклоподъемника левого заднего окна (кабриолет)/люк на крыше | 7,5/20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Регулятор правого заднего стекла (кабриолет, электродвигатель солнцезащитной шторки) | 7,5/20 |
| 12 | Противоугонная сигнализация | 5 |
Панель приборов, сторона пассажира
| Число | Электрооборудование | Ампер rattiigs [A] |
|---|---|---|
| Черный носитель А | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | — | — |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз {интерфейс диагностики шины данных) | 5 |
| 9 | Дополнительный обогреватель | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Коричневая панель B | ||
| 1 | CD-/DVD-плеер | 5 |
| 2 | Wi-Fi | 5 |
| 3 | ММИ/Радио | 5/20 |
| 4 | Приборный щиток | 5 |
| 5 | Шлюз (модуль управления приборной панелью) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Выключатель | 5 |
| 8 | Вентилятор системы климат-контроля | 40 |
| 9 | Блокировка рулевой колонки | 5 |
| 10 | Система климат-контроля | 10 |
| 11 | Клемма 30 диагностического разъема | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |
Багажное отделение
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель Б | ||
| 1 | Модуль управления крышкой багажного отделения (для всех дорог) / Модуль управления верхним электроприводом (кабриолет) | 30/10 |
| 2 | Модуль управления прицепом или выдвижной задний спойлер (RS 5 Coupe) | 15 |
| 3 | Модуль управления прицепом | 20 |
| 4 | Модуль управления прицепом | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронное управление демпфированием | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Заднее наружное освещение | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Заднее наружное освещение | 30 |
| 11 | Модуль управления бортовой сетью | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажного отделения (allroad) | 30 |
| 2 | Розетка 12 вольт, прикуриватель | 20 |
| 3 | Путь 1 преобразователя постоянного тока постоянного тока | 40 |
| 4 | Преобразователь DCDC, путь 2, усилитель DSP, радио | 40 |
| 5 | Обогрев правой верхней части салона (кабриолет) | 30 |
| 6 | — | — |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | — | — |
| 9 | Правая передняя дверь (стеклоподъемник, центральный замок, зеркало, выключатель, освещение) | 30 |
| 10 | Обогрев левой верхней части салона (кабриолет) | 30 |
| 11 | Двухдверные модели: задний правый стеклоподъемник, Четырехдверные модели: задняя правая дверь (стеклоподъемник, центральный замок, выключатель, освещение) | 30 |
| 12 | Подготовка мобильного телефона | 5 |
| Черная панель E | ||
| 1 | Обогрев правого переднего сиденья | 15 |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 |
| 5 | Радио | 5 |
| 6 | Камера заднего вида | 5 |
| 7 | Обогрев заднего стекла (allroad) | 30 |
| 8 | Развлекательная программа для пассажиров задних сидений | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
2014, 2015, 2016
Панель приборов, сторона водителя
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | Динамическое рулевое управление | 5 |
| 2 | Электронный контроль стабилизации (модуль) | 5 |
| 3 | Датчик давления в системе кондиционирования, электромеханический стояночный тормоз, Домашняя ссылка. внутреннее зеркало заднего вида с автоматическим затемнением, датчик качества воздуха / наружного воздуха, электронная система стабилизации (кнопка) | 5 |
| 4 | — | — |
| 5 | Звуковой привод | 5 |
| 6 | Корректор фар/головной свет (поворотный свет) | 5/7,5 |
| 7 | Фара (поворотный свет) | 7,5 |
| 8 | Модули управления (электромеханический стояночный тормоз, амортизатор, quattro sport), DCDC преобразователь | 5 |
| 9 | Адаптивный круиз-контроль | 5 |
| 10 | Датчик переключения передач/сцепления | 5 |
| 11 | Боковая помощь | 5 |
| 12 | Корректор фар, система парковки | 5 |
| 13 | Воздушная подушка | 5 |
| 14 | Задний дворник (вседорожник) | 15 |
| 15 | Вспомогательный предохранитель (щиток приборов) | 10 |
| 16 | Клемма 15 вспомогательного предохранителя (в области двигателя) | 40 |
| Коричневая панель B | ||
| 1 | — | — |
| 2 | Датчик стоп-сигнала | 5 |
| 3 | Топливный насос | 25 |
| 4 | Датчик сцепления | 5 |
| 5 | Обогрев левого сиденья с/без вентиляции сиденья | 15/30 |
| 6 | Электронный контроль стабилизации (электрический) | 5 |
| 7 | Horn | 15 |
| 8 | Передняя левая дверь (стеклоподъемник, центральный замок, зеркало, выключатель, освещение) | 30 |
| 9 | Мотор стеклоочистителя | 30 |
| 10 | Электронный контроль стабилизации (клапаны) | 25 |
| 11 | Двухдверные модели: задний левый стеклоподъемник, Четырехдверные: задняя левая дверь (стеклоподъемник, центральный замок, выключатель, освещение) | 30 |
| 12 | Датчик дождя и света | 5 |
| Красная панель С | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Поясничная поддержка | 10 |
| 4 | Динамическое рулевое управление | 35 |
| 5 | Освещение салона (кабриолет) | 5 |
| 6 | Система омывателя ветрового стекла, система омывателя фар | 35 |
| 7 | Модуль управления бортовой сетью 1 | 20 |
| 8 | Модуль управления бортовой сетью 1 | 30 |
| 9 | Электродвигатель стеклоподъемника левого заднего окна (кабриолет)/люк на крыше | 7,5/20 |
| 10 | Модуль управления бортовой сетью 1 | 30 |
| 11 | Стеклоподъемник правый задний (кабриолет) мотор солнцезащитной шторки | 7,5/20 |
| 12 | Противоугонная сигнализация | 5 |
Панель приборов, сторона пассажира
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Модуль переключателей на рулевой колонке | 5 |
| 6 | — | — |
| 7 | Клемма 15 диагностического разъема | 5 |
| 8 | Шлюз (диагностический интерфейс шины данных) | 5 |
| 9 | Дополнительный обогреватель | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Коричневая панель B | ||
| 1 | CD-/DVD-плеер | 5 |
| 2 | Wi-Fi | 5 |
| 3 | ММИ/Радио | 5/20 |
| 4 | Приборный щиток | 5 |
| 5 | Шлюз (модуль управления приборной панелью) | 5 |
| 6 | Замок зажигания | 5 |
| 7 | Выключатель | 5 |
| 8 | Вентилятор системы климат-контроля | 40 |
| 9 | Блокировка рулевой колонки | 5 |
| 10 | Система климат-контроля | 10 |
| 11 | Клемма 30 диагностического разъема | 10 |
| 12 | Модуль переключателей на рулевой колонке | 5 |
Багажное отделение
| Число | Электрооборудование | Ампер крысы [A] |
|---|---|---|
| Черная панель А | ||
| 1 | — | 30 |
| 2 | Стеклоподъемник заднего стекла (кабриолет) | 30 |
| 3 | Верхняя защелка с электроприводом (кабриолет) | 30 |
| 4 | Мощная верхняя гидравлика (кабриолет) | 50 |
| Черная панель Б | ||
| 1 | Модуль управления крышкой багажного отделения (для всех дорог) / Модуль управления верхним электроприводом (кабриолет) | 30/10 |
| 2 | Выдвижной задний спойлер (RS 5 Coupe) | 10 |
| 3 | — | — |
| 4 | — | — |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Электронное управление демпфированием | 15 |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | Заднее наружное освещение | 30 |
| 9 | Кватро Спорт | 35 |
| 10 | Заднее наружное освещение | 30 |
| 11 | Центральный замок | 20 |
| 12 | Терминал 30 | 5 |
| Коричневая панель С | ||
| 1 | Модуль управления крышкой багажного отделения (allroad) | 30 |
| 2 | Розетка 12 вольт, прикуриватель | 20 |
| 3 | Путь преобразователя постоянного тока 1 | 40 |
| 4 | Преобразователь постоянного тока в постоянный тракт 2. Усилитель DSP, радио | 40 |
| 5 | Обогрев правой верхней части салона (кабриолет) | 30 |
| 6 | — | — |
| 7 | Электромеханический стояночный тормоз | 30 |
| 8 | — | — |
| 9 | Правая передняя дверь (стеклоподъемник, центральный замок, зеркало, выключатель, освещение) | 30 |
| 10 | Обогрев левой верхней части салона (кабриолет) | 30 |
| 11 | Двухдверные модели: задний правый стеклоподъемник, Четырехдверные модели: задняя правая дверь (стеклоподъемник, центральный замок, выключатель, освещение) | 30 |
| 12 | Подготовка мобильного телефона | 5 |
| Черная панель E | ||
| 1 | Обогрев правого переднего сиденья | 15 |
| 2 | — | — |
| 3 | — | — |
| 4 | MMl | 7.5 |
| 5 | Радио | 5 |
| 6 | Камера заднего вида | 5 |
| 7 | Обогрев заднего стекла (allroad) | 30 |
| 8 | Развлекательная программа для пассажиров задних сидений | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
