Предохранители и реле Audi A4 / S4 (B9/8W, 2017-2019)
Схемы относятся к указанным годам и вариантам Audi A4 / S4 (B9/8W, 2017-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
Расположение предохранителей Audi A4/S4 2017-2019 гг.
Предохранитель прикуривателя/розетки в Audi A4/S4 Предохранитель №6 (черный блок предохранителей C) в блоке предохранителей в пространстве для ног водителя/переднего пассажира.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

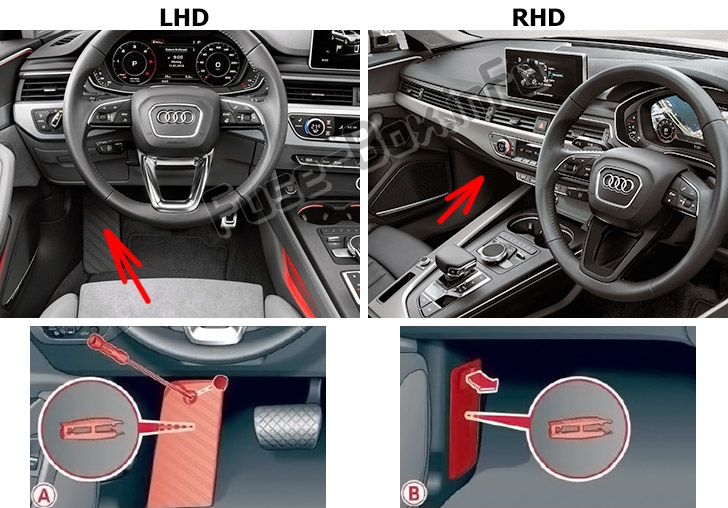

пространство для ног водителя/переднего пассажира
Автомобили с левым рулем: Он находится под подставкой для ног.
Автомобили с правым рулем: За крышкой под перчаточным ящиком.

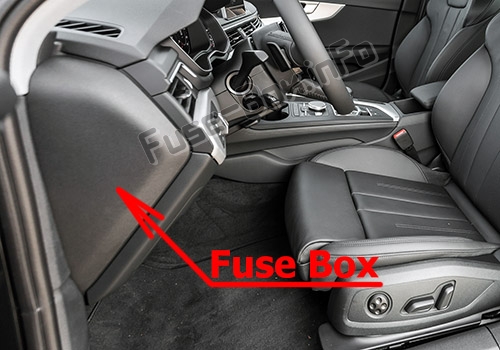

Кабина со стороны водителя

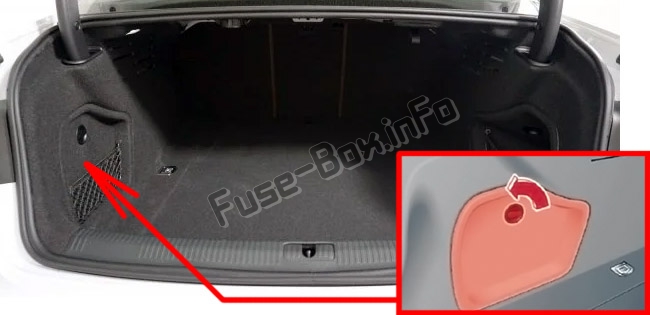

Багажное отделение
Он расположен в левой части багажника за обшивкой.
Схемы блока предохранителей
Схемы блока предохранителей
2017

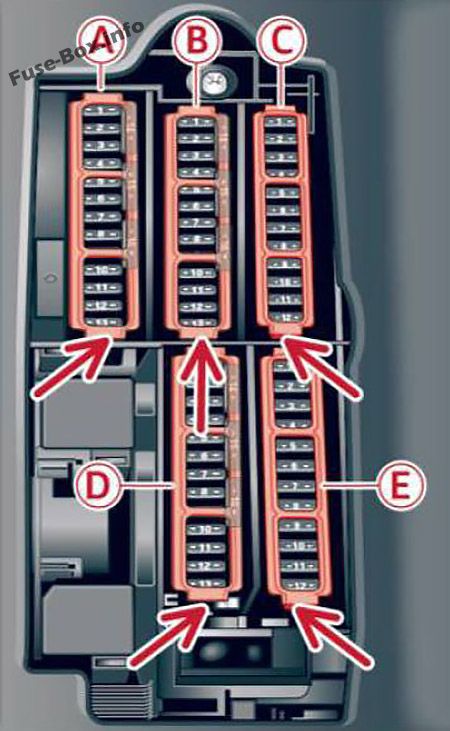

Пространство для ног водителя/переднего пассажира (LHD)

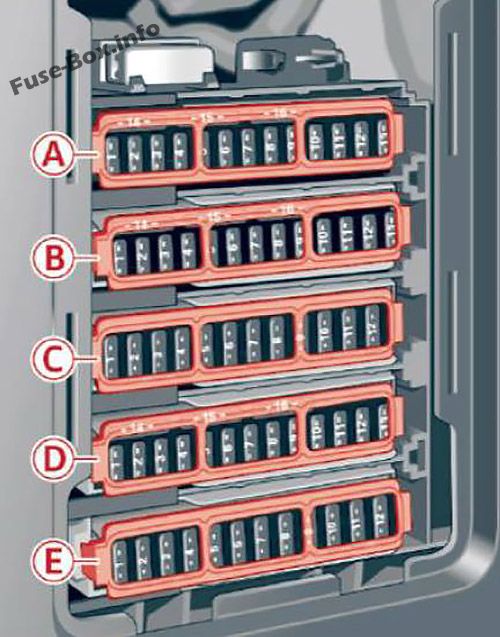

Пространство для ног переднего пассажира (RHD)
| Число | Электрооборудование |
|---|---|
| Коричневая панель А | |
| 1 | — |
| 2 | Датчик массового расхода воздуха, регулировка распредвала |
| 3 | Выхлопные двери, топливные форсунки, впускной патрубок радиатора |
| 4 | Вакуумный насос, насос горячей воды, датчик твердых частиц, датчик биодизеля |
| 5 | Датчик стоп-сигнала |
| 6 | Клапаны двигателя |
| 7 | Лямбда-зонд с подогревом, датчик массового расхода воздуха |
| 8 | Водяной насос, насос высокого давления, клапан регулятора высокого давления |
| 9 | Насос горячей воды |
| 10 | Датчик давления масла, датчик температуры масла |
| 11 | датчик положения педали сцепления |
| 12 | Клапаны двигателя |
| 13 | Вентилятор радиатора |
| 14 | Топливные форсунки |
| 15 | Катушки зажигания |
| 16 | Топливный насос |
| Красная панель Б | |
| 1 | Противоугонная система |
| 2 | Модуль управления двигателем |
| 3 | Поясничная поддержка |
| 4 | Селекторный механизм автоматической коробки передач |
| 5 | Horn |
| 6 | Электромеханический стояночный тормоз |
| 7 | Модуль управления шлюзом |
| 8 | Подсветка потолка салона |
| 9 | — |
| 10 | Модуль управления подушками безопасности |
| 11 | Электронный контроль стабилизации (ESC |
| 12 | Диагностический разъем, датчик света/дождя |
| 13 | Система климат-контроля |
| 14 | Блок управления правой передней дверью |
| 15 | Компрессор кондиционера |
| Черная панель С | |
| 1 | Обогрев передних сидений |
| 2 | Дворники |
| 3 | Электроника левой фары |
| 4 | Панорамная стеклянная крыша/сдвижной/подъемный люк |
| 5 | Блок управления левой передней дверью |
| 6 | Розетки |
| 7 | Блок управления правой задней дверью |
| 8 | — |
| 9 | Электроника правой фары |
| 10 | Система омывателя ветрового стекла/омывателя фар |
| 11 | Блок управления левой задней дверью |
| Черная панель D | |
| 1 | Вентиляция сидений, зеркало заднего вида, задние органы управления системой климат-контроля |
| 2 | Шлюз, система климат-контроля |
| 3 | Звуковой привод / настройка звука выхлопа |
| 4 | датчик положения педали сцепления |
| 5 | Запуск двигателя |
| 6 | — |
| 7 | — |
| 8 | Домашняя ссылка |
| 9 | Адаптивный круиз-контроль |
| 10 | — |
| 11 | Видеокамера |
| 12 | Матричная светодиодная фара/правая светодиодная фара |
| 13 | Матричная светодиодная фара/левая светодиодная фара |
| 14 | Стеклоочиститель заднего стекла |
| Красная панель E | |
| 1 | Катушки зажигания |
| 2 | Клапаны для газовых баллонов |
| 3 | — |
| 4 | — |
| 5 | Подвеска двигателя |
| 6 | Автоматическая коробка передач |
| 7 | Приборная доска |
| 8 | Система климат-контроля (вентилятор) |
| 9 | — |
| 10 | Динамическое рулевое управление |
| 11 | Запуск двигателя |

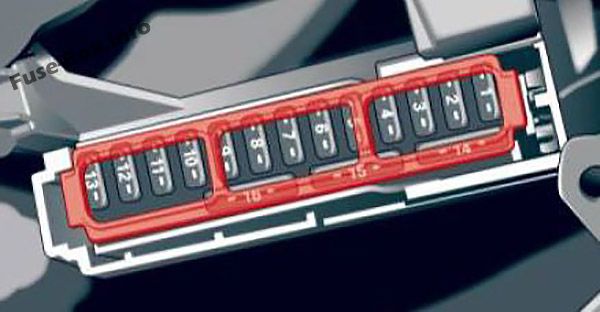

Кабина со стороны водителя
| Число | Электрооборудование |
|---|---|
| 1 | — |
| 2 | телефон |
| 3 | — |
| 4 | Проекционный дисплей |
| 5 | Музыкальный интерфейс Audi |
| 6 | Передние органы управления системой климат-контроля |
| 7 | Блокировка рулевой колонки |
| 8 | Дисплей информационно-развлекательной системы |
| 9 | Приборный щиток |
| 10 | Информационно-развлекательный блок |
| 11 | Выключатель |
| 12 | Электроника рулевой колонки |
| 13 | — |
| 14 | Информационно-развлекательная система |
| 15 | — |
| 16 | Обогрев руля |

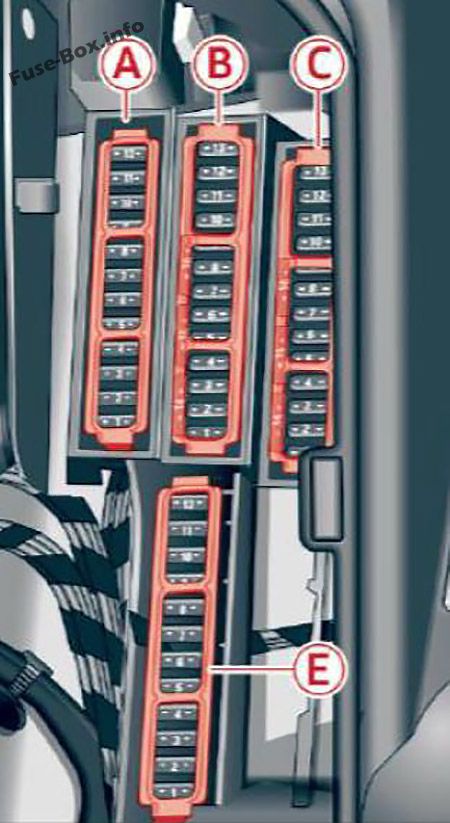

Левый багажный отсек
| Число | Электрооборудование |
|---|---|
| Черная панель А | |
| 1 | — |
| 2 | Обогреватель ветрового стекла |
| 3 | Обогреватель ветрового стекла |
| 4 | — |
| 5 | Управление подвеской |
| 6 | Автоматическая коробка передач |
| 7 | Обогрев заднего стекла |
| 8 | Обогрев заднего сиденья |
| 9 | Задние фонари |
| 10 | Левый натяжитель ремня безопасности |
| 11 | Центральный замок |
| 12 | Крышка багажника с электроприводом |
| Красная панель Б | |
| - | Не назначен |
| Коричневая панель С | |
| 1 | — |
| 2 | телефон |
| 3 | Поясничная поддержка |
| 4 | Ауди боковой ассистент |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | Домашняя ссылка |
| 13 | Камера заднего вида, периферийные камеры |
| 14 | Правые задние фонари |
| 15 | — |
| 16 | Натяжитель правого ремня безопасности |
| Красная панель E | |
| 1 | — |
| 2 | Звуковой усилитель |
| 3 | AdBlue |
| 4 | — |
| 5 | Тягово-сцепное устройство (правый свет) |
| 6 | — |
| 7 | Сцепка для прицепа |
| 8 | Тягово-сцепное устройство (левый фонарь) |
| 9 | Тягово-сцепное устройство (розетка) |
| 10 | Спортивный дифференциал |
| 11 | Синий рекламный |
2018
Пространство для ног водителя/переднего пассажира (LHD)
Пространство для ног переднего пассажира (RHD)
| Число | Электрооборудование |
|---|---|
| Коричневая панель А | |
| 1 | — |
| 2 | Датчик массового расхода воздуха, регулировка фаз газораспределения, насос охладителя наддувочного воздуха |
| 3 | Выхлопные двери, топливные форсунки, впускной патрубок радиатора |
| 4 | Вакуумный насос, насос горячей воды, датчик твердых частиц, датчик биодизеля |
| 5 | Датчик стоп-сигнала |
| 6 | Клапаны двигателя, регулировка распредвала |
| 7 | Лямбда-зонд с подогревом, датчик массового расхода воздуха |
| 8 | Водяной насос, насос высокого давления, клапан регулятора высокого давления |
| 9 | Насос горячей воды |
| 10 | Датчик давления масла, датчик температуры масла |
| 11 | датчик положения педали сцепления |
| 12 | Клапаны двигателя |
| 13 | Вентилятор радиатора |
| 14 | Топливные форсунки |
| 15 | Катушки зажигания |
| 16 | Топливный насос |
| Красная панель Б | |
| 1 | Противоугонная система |
| 2 | Модуль управления двигателем |
| 3 | Поясничная поддержка |
| 4 | Селекторный механизм автоматической коробки передач |
| 5 | Horn |
| 6 | Электромеханический стояночный тормоз |
| 7 | Модуль управления шлюзом |
| 8 | Подсветка потолка салона |
| 9 | — |
| 10 | Модуль управления подушками безопасности |
| 11 | Электронный контроль стабилизации (ESC) |
| 12 | Диагностический разъем, датчик света/дождя |
| 13 | Система климат-контроля |
| 14 | Блок управления правой передней дверью |
| 15 | Компрессор кондиционера |
| Черная панель С | |
| 1 | Обогрев передних сидений |
| 2 | Дворники |
| 3 | Электроника левой фары |
| 4 | Панорамная стеклянная крыша/сдвижной/подъемный люк |
| 5 | Блок управления левой передней дверью |
| 6 | Розетки |
| 7 | Блок управления правой задней дверью |
| 8 | Полный привод |
| 9 | Электроника правой фары |
| 10 | Система омывателя ветрового стекла/омывателя фар |
| 11 | Блок управления левой задней дверью |
| Черная панель D | |
| 1 | Вентиляция сидений, зеркало заднего вида, задние органы управления системой климат-контроля |
| 2 | Шлюз, система климат-контроля |
| 3 | Звуковой привод / настройка звука выхлопа |
| 4 | датчик положения педали сцепления |
| 5 | Запуск двигателя |
| 6 | — |
| 7 | Задний USB-порт для зарядки |
| 8 | Домашняя ссылка |
| 9 | Адаптивный круиз-контроль |
| 10 | — |
| 11 | Видеокамера |
| 12 | Матричная светодиодная фара/правая светодиодная фара |
| 13 | Матричная светодиодная фара/левая светодиодная фара |
| 14 | Стеклоочиститель заднего стекла |
| Красная панель E | |
| 1 | Катушки зажигания |
| 2 | Клапаны для газовых баллонов |
| 3 | — |
| 4 | — |
| 5 | Подвеска двигателя |
| 6 | Автоматическая коробка передач |
| 7 | Приборная доска |
| 8 | Система климат-контроля (вентилятор) |
| 9 | — |
| 10 | Динамическое рулевое управление |
| 11 | Запуск двигателя |
Кабина со стороны водителя
| Число | Электрооборудование |
|---|---|
| 1 | — |
| 2 | телефон |
| 3 | — |
| 4 | Проекционный дисплей |
| 5 | Музыкальный интерфейс Audi, USB-порт для зарядки |
| 6 | Передние органы управления системой климат-контроля |
| 7 | Блокировка рулевой колонки |
| 8 | Дисплей информационно-развлекательной системы |
| 9 | Приборный щиток |
| 10 | Информационно-развлекательный блок |
| 11 | Выключатель |
| 12 | Электроника рулевой колонки |
| 13 | — |
| 14 | Информационно-развлекательная система |
| 15 | — |
| 16 | Обогрев руля |
Левый багажный отсек
| Число | Электрооборудование |
|---|---|
| Черная панель А | |
| 1 | — |
| 2 | Обогреватель ветрового стекла |
| 3 | Обогреватель ветрового стекла |
| 4 | — |
| 5 | Управление подвеской |
| 6 | Автоматическая коробка передач |
| 7 | Обогрев заднего стекла |
| 8 | Обогрев заднего сиденья |
| 9 | Задние фонари |
| 10 | Левый натяжитель ремня безопасности |
| 11 | Центральный замок |
| 12 | Крышка багажника с электроприводом |
| Красная панель Б | |
| — | Не назначен |
| Коричневая панель С | |
| 1 | — |
| 2 | телефон |
| 3 | Поясничная поддержка |
| 4 | Ауди боковой ассистент |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Умный модуль (бак) |
| 9 | — |
| 10 | — |
| 11 | 12-вольтовая батарея |
| 12 | Домашняя ссылка |
| 13 | Камера заднего вида, периферийные камеры |
| 14 | Правые задние фонари |
| 15 | — |
| 16 | Натяжитель правого ремня безопасности |
| Красная панель E | |
| 1 | — |
| 2 | Звуковой усилитель |
| 3 | Обогрев AdBlue |
| 4 | — |
| 5 | Тягово-сцепное устройство (правый свет) |
| 6 | — |
| 7 | Сцепка для прицепа |
| 8 | Тягово-сцепное устройство (левый фонарь) |
| 9 | Тягово-сцепное устройство (розетка) |
| 10 | Спортивный дифференциал |
| 11 | Синий рекламный |
2019
Пространство для ног водителя/переднего пассажира (LHD)
Пространство для ног переднего пассажира (RHD)
| № | Оборудование |
|---|---|
| Панель предохранителей A (коричневая) | |
| 2 | Датчик массового расхода воздуха, регулировка фаз газораспределения, насос охладителя наддувочного воздуха |
| 3 | Выхлопные двери, топливные форсунки, патрубок радиатора, подогрев картера коленчатого вала |
| 4 | Вакуумный насос, насос горячей воды, датчик твердых частиц, датчик биодизеля, выхлопные двери |
| 5 | Датчик стоп-сигнала |
| 6 | Клапаны двигателя, регулировка распредвала |
| 7 | Лямбда-зонд с подогревом, датчик массового расхода воздуха |
| 8 | Водяной насос, насос высокого давления, клапан регулятора высокого давления |
| 9 | Насос горячей воды |
| 10 | Датчик давления масла, датчик температуры масла |
| 11 | Датчик положения педали сцепления, запуск двигателя |
| 12 | Клапаны двигателя |
| 13 | Вентилятор радиатора |
| 14 | Топливные форсунки, модуль управления двигателем |
| 15 | Катушки зажигания, датчики кислорода с подогревом |
| 16 | Топливный насос |
| Панель предохранителей B (красная) | |
| 1 | Противоугонная система |
| 2 | Модуль управления двигателем |
| 3 | Поясничная поддержка |
| 4 | Селекторный механизм автоматической коробки передач |
| 5 | Horn |
| 6 | Электромеханический стояночный тормоз |
| 7 | Модуль управления шлюзом |
| 8 | Подсветка потолка салона |
| 9 | Система экстренного вызова |
| 10 | Модуль управления подушками безопасности |
| 11 | Электронный контроль стабилизации (ESC) |
| 12 | Диагностический разъем, датчик света/дождя |
| 13 | Система климат-контроля |
| 14 | Блок управления правой передней дверью |
| 15 | Компрессор кондиционера |
| Панель предохранителей C (черная) | |
| 1 | Обогрев передних сидений |
| 2 | Дворники |
| 3 | Электроника левой фары |
| 4 | Панорамная стеклянная крыша/сдвижной/подъемный люк |
| 5 | Блок управления левой передней дверью |
| 6 | Розетки |
| 7 | Блок управления правой задней дверью |
| 8 | Полный привод |
| 9 | Электроника правой фары |
| 10 | Система омывателя ветрового стекла/омывателя фар |
| 11 | Блок управления левой задней дверью |
| Панель предохранителей D (черная) | |
| 1 | Вентиляция сидений, зеркало заднего вида, система климат-контроля, органы управления задней системой климат-контроля, обогрев лобового стекла |
| 2 | Шлюз, система климат-контроля |
| 3 | Звуковой привод / настройка звука выхлопа |
| 4 | датчик положения педали сцепления |
| 5 | Запуск двигателя |
| 7 | Задний USB-порт для зарядки |
| 8 | Устройство для открывания гаражных ворот |
| 9 | Адаптивный круиз-контроль |
| 10 | Внешний звук |
| 11 | Видеокамера |
| 12 | Матричная светодиодная фара/правая светодиодная фара |
| 13 | Матричная светодиодная фара/левая светодиодная фара |
| 14 | Стеклоочиститель заднего стекла |
| 16 | Подготовка развлекательной системы для пассажиров задних сидений |
| Панель предохранителей E (красная) | |
| 1 | Катушки зажигания |
| 5 | Подвеска двигателя |
| 6 | Автоматическая коробка передач |
| 7 | Приборная доска |
| 8 | Система климат-контроля (вентилятор) |
| 10 | Динамическое рулевое управление |
| 11 | Запуск двигателя |
Кабина со стороны водителя
| № | Оборудование |
|---|---|
| 1 | Открытие/запуск автомобиля (NFC) |
| 2 | телефон |
| 4 | Проекционный дисплей |
| 5 | Музыкальный интерфейс Audi, USB-порт для зарядки |
| 6 | Передние органы управления системой климат-контроля |
| 7 | Блокировка рулевой колонки |
| 8 | Дисплей информационно-развлекательной системы |
| 9 | Приборный щиток |
| 10 | Информационно-развлекательный блок |
| 11 | Выключатель света, панель переключателей |
| 12 | Электроника рулевой колонки |
| 14 | Информационно-развлекательная система |
| 16 | Обогрев руля |
Левый багажный отсек
| № | Оборудование |
|---|---|
| Панель предохранителей A (черная) | |
| 2 | Обогреватель ветрового стекла |
| 3 | Обогреватель ветрового стекла |
| 5 | Управление подвеской |
| 6 | Автоматическая коробка передач |
| 7 | Обогрев заднего стекла |
| 8 | Обогрев заднего сиденья |
| 9 | Левые задние фонари |
| 10 | Левый натяжитель ремня безопасности |
| 11 | Центральный замок |
| 12 | Крышка багажного отделения |
| Панель предохранителей B (красная) | |
| Не назначен | |
| Панель предохранителей C (коричневая) | |
| 2 | телефон |
| 3 | Поясничная поддержка |
| Панель предохранителей D (коричневая) | |
| 4 | Ауди боковой ассистент |
| 5 | Подготовка развлекательной системы для пассажиров задних сидений |
| 7 | Открытие/запуск автомобиля (NFC) |
| 8 | Умный модуль (бак) |
| 11 | Модуль управления вспомогательной батареей |
| 12 | Устройство для открывания гаражных ворот |
| 13 | Камера заднего вида, периферийные камеры |
| 14 | Правые задние фонари |
| 16 | Натяжитель правого ремня безопасности |
| Панель предохранителей E (красная) | |
| 2 | Звуковой усилитель |
| 3 | Обогрев AdBlue |
| 5 | Тягово-сцепное устройство (правый свет) |
| 7 | Сцепка для прицепа |
| 8 | Тягово-сцепное устройство (левый фонарь) |
| 9 | Тягово-сцепное устройство (розетка) |
| 10 | Спортивный дифференциал |
| 11 | Обогрев AdBlue |
