Предохранители и реле Предохранители и реле Audi A1 (GB) 2019-2022
Схемы относятся к указанным годам и вариантам Предохранители и реле Audi A1 (GB) 2019-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
В этой статье рассматривается второе поколение Audi A1 (GB), выпускаемое с 2019 года. Здесь представлены схемы блоков предохранителей для Ауди A1 2018, 2019, 2020, 2021 и 2022, сведения об их расположении в автомобиле, а также назначение каждого предохранителя.
См. другие Audi A1:
Схема предохранителей Audi A1 2019-2022
Содержание
Блок предохранителей в панели приборов (-SC-)
Блок предохранителей в панели приборов (-SC-)

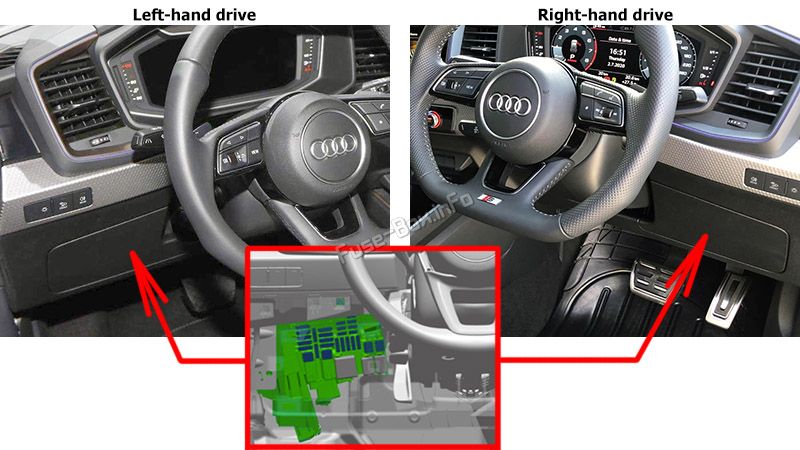

Расположение блока предохранителей
Предохранители расположены за крышкой со стороны водителя.

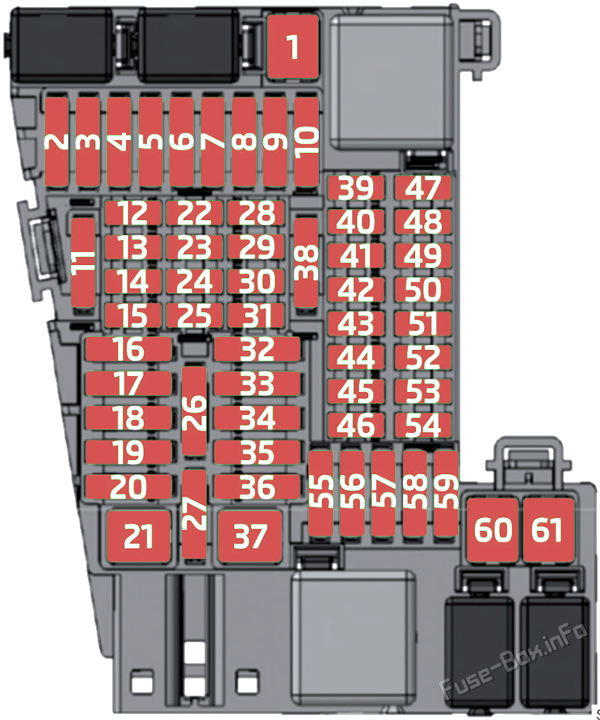

Схема блока предохранителей
| № | А | Функция/компонент |
|---|---|---|
| SC1 | - | - |
| SC2 | - | - |
| SC3 | 30A | Блок управления цифровой аудиосистемой |
| SC4 | - | - |
| SC5 | - | - |
| SC6 | 40A | Блок управления бортовой сетью |
| SC7 | - | - |
| SC8 | 30A | Блок управления вентилятором приточного воздуха |
| SC9 | - | - |
| SC10 | - | - |
| SC11 | - | - |
| SC12 | 7.5A | Передний левый ремень безопасности |
| SC13 | 7.5A | Переключатель освещения Датчик дождя и света Датчик сигнализации против угона Устройство управления угловым светом и фарами Осветительная колба в отделении Свет 1 для освещения приборной панели Световой огонь 2 для освещения приборной панели Диагностический разъем Свет для освещения дверей водителя при окружающей среде Свет для освещения вокруг двери пассажира Световой огонь 2 для освещения дверей водителя при окружающей среде Световой огонь 2 для освещения передней двери для пассажиров Модуль передней крыши |
| SC14 | - | - |
| SC15 | 7.5A | Блок управления в панели приборов Блок управления системой экстренного вызова и связи |
| SC16 | 40A | Блок управления бортовой сетью |
| SC17 | 30A | 2018: Устройство управления передней дверью для пассажиров Устройство управления задней дверью для пассажиров 2019-2022: Устройство управления дверью водителя (правосторонний привод) Устройство управления передней дверью пассажира (левосторонний привод) Устройство управления с двигателем, регулирующим управление задним окном водителя (правосторонний привод) Устройство управления с двигателем регулятора заднего пассажирского бокового окна (левосторонний привод) |
| SC18 | - | - |
| SC19 | 25A | Блок управления информационной электроникой 1 |
| SC20 | 30A | Подогреваемое заднее окно |
| SC21 | - | - |
| SC22 | 7.5A | 2019-2022:: Оперативное подразделение мультимедийной системы |
| SC23 | 7.5A | Блок управления камерой заднего вида |
| SC24 | 7.5A | Регулятор бокового объема водителя (2018-2019) Оперативное подразделение мультимедийной системы (2018-2019) Зарядное устройство 1 для мобильных устройств Воздушный усилитель для мобильной телефонной связи USB центр |
| SC25 | 7.5A | 2019-2022 Регулятор объема сбоку водителя |
| SC26 | 7.5A | Диагностический интерфейс шин данных |
| SC27 | 7.5A | Электронный блок управления демпферами |
| SC28 | 7.5A | Выключатель зажигания/запуска Группа контроля электроники рулевой колонки |
| SC29 | 7.5A | Тревожный сигнал |
| SC30 | 7.5A | Передний правый ремень безопасности |
| SC31 | 15A | Блок управления отоплением и кондиционированием |
| SC32 | 7.5A | Левая передняя фара |
| SC33 | 30A | 2018: Устройство управления дверью водителя Устройство управления с двигателем, регулирующим управление задним окном водителя 2019-2022: Устройство управления дверью водителя (левосторонний привод) Устройство управления передней дверью пассажира (правосторонний привод) Устройство управления с двигателем регулятора бокового окна заднего водителя (левосторонний привод) Устройство управления с двигателем регулятора заднего пассажирского бокового окна (правосторонний привод) |
| SC34 | 7.5A | Правая передняя фара |
| SC35 | 40A | Блок управления бортовой сетью |
| SC36 | 20A | Реле двухтонального звукового сигнала |
| SC37 | 30A | Блок управления бортовой сетью |
| SC38 | 30A | Блок управления бортовой сетью |
| SC39 | 10A | Блок адаптивного круиз-контроля Блок управления парковочным ассистентом Блок контроля слепых зон Блок контроля слепых зон 2 Передняя камера для систем помощи водителю |
| SC40 | 7.5A | Внутреннее зеркало заднего вида Модуль переключателя центра в панели тире Диагностический разъем |
| SC41 | 7.5A | Розетки питания |
| SC42 | 7.5A | Датчик положения сцепления Датчик давления хладагента Блок управления системой активного звука & Стартер 1 " Стартер " 2 |
| SC43 | 7.5A | Электродвигатель заднего стеклоочистителя |
| SC44 | 7.5A | Блок управления подушками безопасности Модуль передней крыши |
| SC45 | - | - |
| SC46 | 7.5A | Выключатель блокировки стартера и фонарей заднего хода |
| SC47 | 7.5A | Модуль передней крыши |
| SC48 | 7.5A | Блок управления доступом и запуском Блок электронной блокировки рулевой колонки |
| SC49 | - | - |
| SC50 | - | - |
| SC51 | - | - |
| SC52 | - | - |
| SC53 | 7.5A | Селекторный рычаг Блокировка извлечения ключа зажигания |
| SC54 | - | - |
| SC55 | - | - |
| SC56 | - | - |
| SC57 | - | - |
| SC58 | 20A | 12В розетка |
| SC59 | - | - |
| SC60 | - | - |
| SC61 | - | - |
Блок предохранителей в моторном отсеке (-SB-)
Блок предохранителей в моторном отсеке (-SB-)

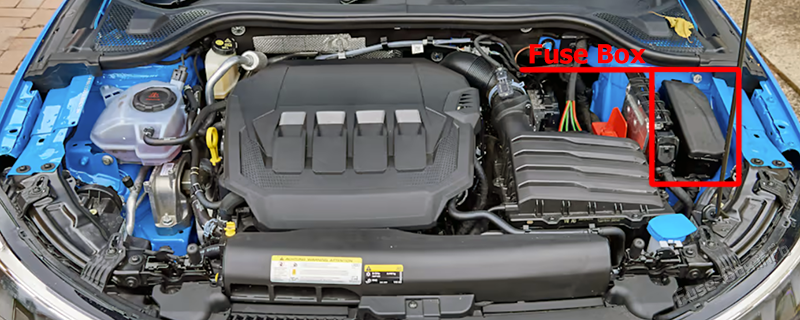

Расположение блока предохранителей

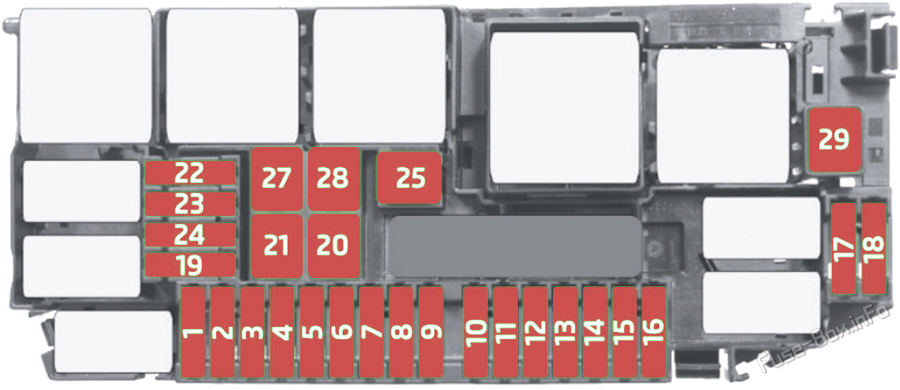

Схема блока предохранителей
| № | А | Функция/компонент |
|---|---|---|
| SB1 | 15A | 4.3.1 Устройство управления двигателем |
| SB2 | 7.5A/10A | Насос охлаждения воздушного заряда (1,5L, 2,0L бензин) Насос с постоянной циркуляцией охлаждающей жидкости (1,0 л бензин) Реле для вакуумных насосов (1,5L бензин) Устройство управления пашиной выхлопных газов (1,5L бензин) Топливный клапан (1,0 л бензин) |
| SB3 | 15A | Лямбда-зонд 1 перед каталитическим нейтрализатором Лямбда-зонд 1 после каталитического нейтрализатора |
| SB4 | 15A | Блок управления топливным насосом Реле подачи тока для элемента двигателя (2,0 л бензин) |
| SB5 | 10A/15A | Датчик уровня и температуры масла Приводимый к использованию соленоидный клапан фильтра из древесного угля 1 (1,0L, 1,5L бензин) Регуляторный клапан 1 (1,0L, 1,5L бензин) Циркуляционный клапан турбонагнетателя (2,0 л бензин) Впускной клапан выпускного коллектора (2,0 л бензина) Регулятор выхлопа камеры 1 (1,0L, 1,5L бензин) Клапан регулировки давления масла Регулятор поршня для охлаждения поршня Впускной привод для цилиндра 2 (1,5L бензина) Выхлопный привод для баллона 2 (1,5L бензин) Впускной привод для цилиндра 3 (1,5L бензина) Выхлопный привод для цилиндра 3 (1,5L бензина) вентилятор радиатора |
| SB6 | 20A | 1~4 с фазой выпуска (1,0L, 1,5L бензин) |
| SB7 | 10A/15A | Вакуумный насос для тормозов (1,0 л бензина) Реле для вакуумных насосов (1,5L бензин) Клапан охлаждения коробки передач (2,0L бензин) |
| SB8 | 10A | Привод 1~8 для регулировки камшафта (2,0 л бензин) Инжектор 2 для баллона 1~4 (2,0 л бензина) Реле подачи тока для элемента двигателя (2,0 л бензин) |
| SB9 | 7.5A | Выключатель стоп-сигналов |
| SB10 | 7.5A | Блок контроля аккумуляторной батареи |
| SB11 | - | - |
| SB12 | 10A | Регулирующий клапан компрессора кондиционера |
| SB13 | 10A | Модуль передней части привода (с аккумулятором в багажном отделении) |
| SB14 | 7.5A | Блок управления ABS Главное реле 4.3.1 Устройство управления двигателем |
| SB15 | 30A | Мехатронный блок коробки передач с двойным сцеплением |
| SB16 | - | - |
| SB17 | 7.5A | 4.3.1 Устройство управления двигателем |
| SB18 | 30A | Запуск |
| SB19 | 30A | Моторный реле с мотором Моторный реле с мотором 2 |
| SB20 | 60A | Блок управления ABS |
| SB21 | 25A | Блок управления ABS |
| SB22 | - | - |
| SB23 | - | - |
| SB24 | - | - |
| SB25 | - | |
| SB26 | 50A | вентилятор радиатора (2,0 л бензин) |

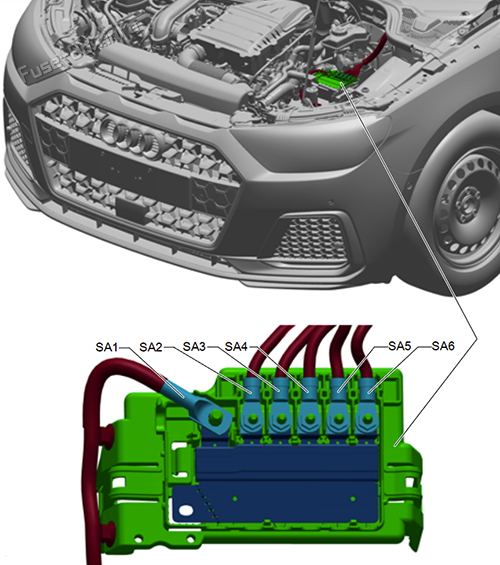

Главные предохранители (-SA-)
| № | А | Функция/компонент |
|---|---|---|
| SA1 | 350A | Спереди: стартер |
| SA1 | 200A | С задней батареей: |
| SA2 | - | - |
| SA3 | 150A | В. Фиксатор предохранителя В (-SB- предохранители #10, 16, 19, 24, 26 Главное реле |
| 508 | - | Аккумуляторная батарея |
| SA4 | 80A | Влагоноситель C (-SC- предохранители #12, 21 |
| SA5 | 125A | Влагоноситель C (-SC- предохранители #28, 37 Розетки питания |
| SA6 | 80A | Блок управления усилителем рулевого управления |
