В статье рассмотрено первое поколение Audi A3/S3 (8L), выпускавшееся с 1996 по 2003 год. Ниже приведены схемы блоков предохранителей для Audi A3 и S3 1997, 1998, 1999, 2000, 2001 и 2002 годов, а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя и реле.
Схема предохранителей Audi A3 / S3 1997-2003
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

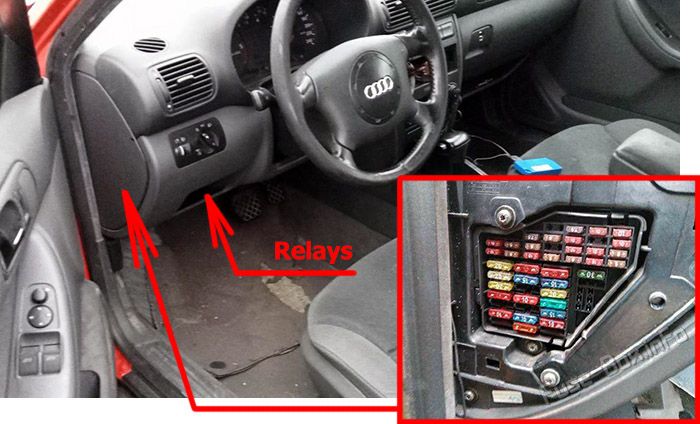

Расположение блока предохранителей
Взрыватели за крышкой сбоку от водителя.

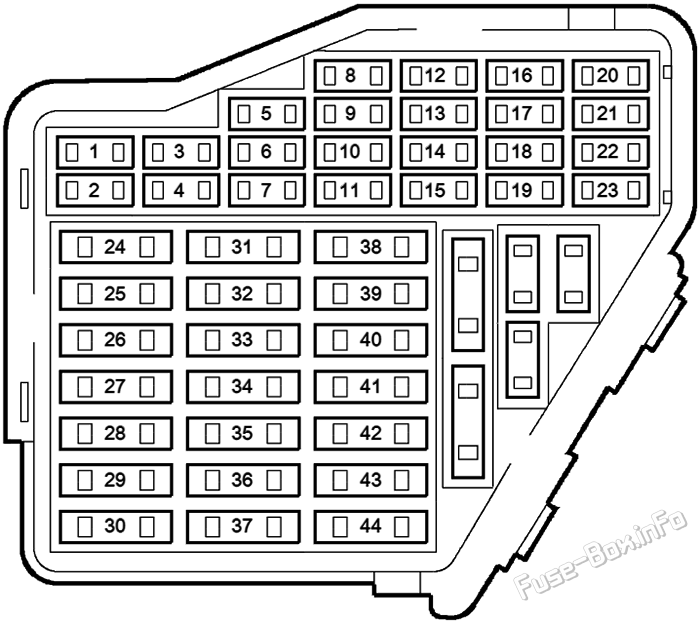

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 20A | Элемент стирального реактивного обогревательного устройства Элемент стирального реактивного обогревательного устройства Водитель, подавшее нагретый внешний зеркало Спереди - нагретое внешнее зеркало |
| 2 | 10A | Сигнал поворота спереди налево Сигнал спереди направо Слева от борта поворачивающаяся сигнальная лампа Правый ретранслятор поворотной лампочки |
| 3 | 5A | Освещенность: свет, эксплуататор и дисплей гардеробного отсека для климатотехнической системы кондиционирования воздуха |
| 4 | 5A | Свет номерного знака |
| 5 | 7.5A | Эксплуатация и дисплей для климатотехнической системы кондиционирования воздуха Выключатель системы управления круизом Подогреваемый регулятор сиденья водителя Регулятор подогрева переднего пассажирского сиденья Рециркуляторы для рециркуляции свежего воздуха и воздуха Рабочий блок рулевого колеса (до 2002) Переключатель температурного положения Отправитель высокого давления вентилятор радиатора БД система Навигационная система с CD приводной блок Навигационно-эксплуатационное подразделение управления электроникой Группа контроля за парковкой автомобилей Многофункциональный блок управления рулевым колесом Радио Автоматическое внутреннее зеркало против ослепления 6.7 Регулировка электрического зеркала |
| 6 | 5A | Водительский внутренний запирающий переключатель Централизованный блокирующий двигатель с блокировщиком для внутреннего включения огней с задержкой срабатывания и противоугонной системой сигнализации |
| 7 | 10A | Типтонический переключатель Отправитель спидометра Уровень нефти и ее температурный отправитель Ингибитор стартера и реле заднего хода Левую заднюю лампочку Правая задняя лампочка |
| 8 | 5A | Группа телефонной и телематической связи Группа управления мобильной телефонной связью Телефонный передатчик и приемное устройство |
| 9 | 5A | Выключатель системы управления тягой Отправитель угла поворота ABS БД система |
| 10 | 15A | Управление двигателем бензиновый двигатель (до 2001): Мотронный блок управления Эстафета питания мотронного тока Текущий реле питания для блока управления Симос |
| 10 | 5A | Дизельный двигатель (до 2001): Регулятор системы прямого впрыска дизельных двигателей |
| 10 | 10A | От 2001: Вставить блок управления в панель тире Навигационно-эксплуатационное подразделение управления электроникой Радио Централизованный блокирующий двигатель с блокировщиком для внутреннего включения огней с задержкой срабатывания и противоугонной системой сигнализации |
| 11 | 5A | Уровень нефти и ее температурный отправитель Реле топливного насоса Вставить блок управления в панель тире Предупреждающий огонь переменного тока 5.11 Предупреждающий сигнал ручной тормозной системы Предупреждающий огонь, предназначенный для малой продолжительности 6.7.5 Электронный контрольный сигнал неисправности Предупреждающий огонь с помощью электроники двигателя Селекторный рычаг Левый двигатель управления наклоном фары 4.7 Управляющий двигатель правого огня |
| 12 | 7.5A | До 2001: Поставки напряжения - диагноз От 2001: Навигационная система с CD приводной блок Группа управления мобильной телефонной связью Группа телефонной и телематической связи Телефонный передатчик и приемное устройство Воздушный усилитель для мобильной телефонной связи T16- 16-штырьковый соединитель, черный, центральная консоль (диагностический соединитель) |
| 13 | 10A | Левая тормозная лампочка 5.7.5 Лампа освещения правого тормоза Тормозная лампочка высокого уровня |
| 14 | 10A | 6.11.1 Устройство управления дверными предупреждающими огнями Централизованный блокирующий двигатель с блокировщиком для внутреннего включения огней с задержкой срабатывания и противоугонной системой сигнализации Передний внутренний огонь Спереди пассажирское зеркало, освещающее тщеславие Водительская сторона освещает тщеславное зеркало |
| 15 | 5A | Эксплуатация и дисплей для климатотехнической системы кондиционирования воздуха Отправитель угла поворота Автоматическая коробка передач Вставить блок управления в панель тире |
| 16 | 10A | вентилятор радиатора БД система |
| 17 | 7.5A | Элемент обогревательного устройства левого замка Элемент обогревательного устройства для блока справа |
| 18 | 10A | Луковая лампа с двумя нитью накала правой фары (основной луч) Главный предупреждающий огонь |
| 19 | 10A | Лямая лампа накаливания с двойным лучом (основной луч) |
| 20 | 15A | Регулятор диапазона видимости лучей Устройство контроля за задней колбой Правый газовый разрядной блок управления светодиспетчерской системой Луковая лампа с двойной нитью накала (пучка ближнего света) Левый двигатель управления наклоном фары 4.7 Управляющий двигатель правого огня |
| 21 | 15A | Устройство контроля за задней колбой Левый газовый блок управления светодиспетчерской системой Лямая лампа накаливания с двойным лучом (ближний свет) |
| 22 | 5A | Вставить блок управления в панель тире Луковица правой задней фары Левая боковая лампочка |
| 23 | 5A | Вставить блок управления в панель тире Левую боковую лампочку Левая хвостовая лампочка |
| 24 | 20A | Автоматическая периодическая мытье и стирка реле |
| 25 | 25A | Эксплуатация и дисплей для системы кондиционирования воздуха/климатронного оборудования Свежий воздуходувка |
| 26 | 25A | Подогреваемое заднее окно |
| 27 | 15A | Очиститель заднего окна и стиральная реле Мотор для очистителя заднего окна |
| 28 | 15A/20A | Реле топливного насоса |
| 29 | 15A | 1.2.4.5.8.1 Бензинный двигатель, работающий на двигателе: Мотронный блок управления Эстафета питания мотронного тока Контрольный блок Simos Текущий реле питания для блока управления Симос Этап выпуска |
| 29 | 5A/10A | Дизельные двигатели для управления двигателем: Регулятор системы прямого впрыска дизельных двигателей |
| 30 | 20A | Регулировочный блок для раздвижной крыши |
| 31 | 20A | Автоматическая коробка передач Тормозной блок управления сервоприводом |
| 31 | 5A | 4-колесный блок управления приводом |
| 32 | 10A | 1.2.4.5.8.1 Бензинный двигатель, работающий на двигателе: Инжектор, цилиндр 1~4 |
| 32 | 30A | Дизельные двигатели для управления двигателем: Регулятор системы прямого впрыска дизельных двигателей |
| 33 | 20A | Автоматическая периодическая мытье и стирка реле |
| 34 | 10A | 1.2.4.5.8.1 Бензинный двигатель, работающий на двигателе: Регулятор давления зарядки соленоидный клапан Элемент отопления для картерного печи Вторичный клапан на входе воздуха Переменный клапан впускного коллектора Клапан рециркуляции воздуха турбонагнетателя Регулятор камешка 1 |
| 34 | 10A | Дизельные двигатели для управления двигателем: Измеритель массы воздуха Отправитель подъемника иглы Клапан рециркуляции отработавших газов Регулятор давления зарядки соленоидный клапан Переменный клапан впускного коллектора |
| 35 | 30A | Расстояние для прицепа |
| 36 | 15A | Задняя левая противотуманная лампа Левая туманная лампочка Правая туманная лампочка |
| 37 | 10A | До 2001: Вставить блок управления в панель тире Навигационно-эксплуатационное подразделение управления электроникой Радио Централизованный блокирующий двигатель с блокировщиком для внутреннего включения огней с задержкой срабатывания и противоугонной системой сигнализации |
| 37 | 20A | Управление двигателем бензиновый двигатель (из 2001): Мотронный блок управления Эстафета питания мотронного тока Текущий реле питания для блока управления Симос |
| 37 | 5A | Дизельные двигатели (из дизельного двигателя) 2001): Регулятор системы прямого впрыска дизельных двигателей |
| 38 | 10A | Водительский внутренний запирающий переключатель Кнопка выпуска для цилиндра задних крышек Ультразвуковой блок управления датчиками Централизованный блокирующий двигатель с блокировщиком для внутреннего включения огней с задержкой срабатывания и противоугонной системой сигнализации |
| 39 | 15A | Система аварийных огней: Сигнал поворота спереди налево Сигнал спереди направо Сигнал заднего левого поворота Сигнал заднего поворота направо Слева от борта поворачивающаяся сигнальная лампа Справа с помощью поворотной сигнальной лампочки Сигнал предупреждения левого поворота Предупреждающий сигнал поворота направо |
| 40 | 20A | Тревожный тон Гудок басс-тона |
| 41 | 15A | Зажигалка для сигарет |
| 42 | 15A | Регулирующее устройство навигационной системы TV Контрольный блок воздушного отбора Радио Усилитель Усилитель с басс-громкоговорителем, слева в багажном отделении Интерфейс навигационной системы |
| 43 | 10A | 1.2.4.5.8.1 Бензинный двигатель, работающий на двигателе: Измеритель массы воздуха Соленоидный клапан системы активного фильтра древесного угля 1 Ламбда-прибор для обогрева Пробоотборник для лямбды 1 |
| 43 | 10A | Дизельные двигатели для управления двигателем: Выключатель педали сцепления Выключатель педали тормоза Элемент отопления для картерного печи Реле с низкой теплоотдачей Высокотемпературная реле |
| 44 | 15A | Подогреваемая подушка для сиденья водителя Подогреваемая спинка сиденья водителя |
Реле
Два реле (микроцентральные электроприборы и 13-штупорные реле) расположены под полки со стороны водителя.

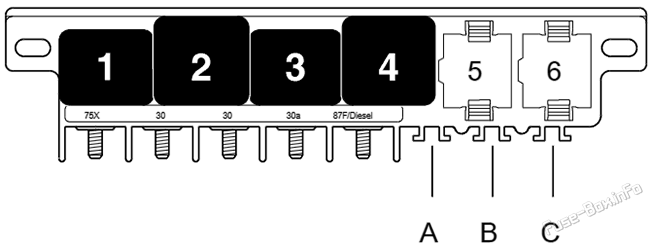

Микроцентральная электроэнергия
| № | Описание |
|---|---|
| A | 7.7.5 Термический предохранитель, предназначенный для регулировки сиденья водителя 1 7.7.5 Термический предохранитель, предназначенный для регулировки сиденья водителя 2 |
| B | Взрыватель тормозного вакуумного насоса |
| C | Один предохранитель от регулятора окна |
| 1 | Двойной тон реле |
| 2 | Х-контактный реле экстренной связи |
| 3 | 1997-2000:: Перерывная стиральная/вытяжная реле |
| 4 | Топливный насос: реле топливного насоса Дизель: реле с заглушкой |
| 5 | 1997-2000:: Реле системы прямого впрыска дизельных двигателей 2001-2003:: Автоматическая периодическая мытье и стирка реле |
| 6 | 1997-2000:: Туманный световой реле 2001-2003:: Автоматическая периодическая мытье и стирка реле |

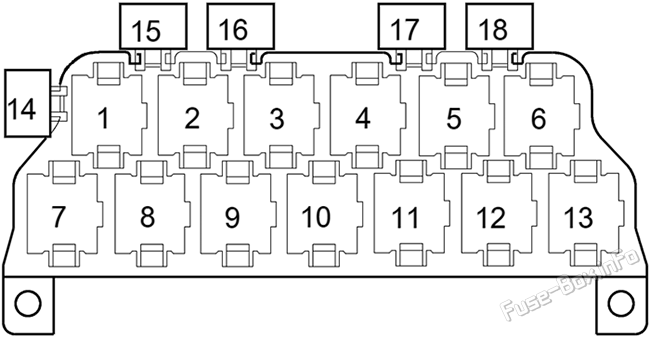

13-контактная панель реле
| № | Описание |
|---|---|
| 1 | 1997-2000:: Рог |
| 2 | Устройство контроля за задней колбой |
| 3 | Устройство контроля за задней колбой |
| 4 | 1997-2000:: блок управления для втягивания зеркала 2001-2003 Реле управления открытым окном, с передней стороны пассажирского борта |
| 5 | 1997-2000:: блок управления для втягивания зеркала 2001-2003:: Сбрасывание внешнего устройства управления зеркалом |
| 6 | 1997-2003:: Реле для разлома телефонной связи 2001-2003:: Сбрасывание внешнего устройства управления зеркалом |
| 7 | 2001-2003:: Элеппетура подавления торможения |
| 8 | 2001-2003:: Подогрев реле заднего окна |
| 9 | 2001-2003 Реле топливного насоса (четырехколесный привод) |
| 10 | 2001-2003:: реле топливного насоса (привод спереди колеса) |
| 11 | Ингибитор стартера и реле заднего хода |
| 12 | 1997-2000:: Реле системы стиральной системы на Луке 2001-2003:: Реле системы прямого впрыска дизельных двигателей |
| 13 | вентилятор радиатора реле с погружающимся двигателем Регулятор насоса охлаждения |
| 14 | - |
| 15 | - |
| 16 | - |
| 17 | Теплопредохранитель окна (из 2000) |
| 18 | Мультифункциональный рулевой колесо предохранитель (из 2002) |

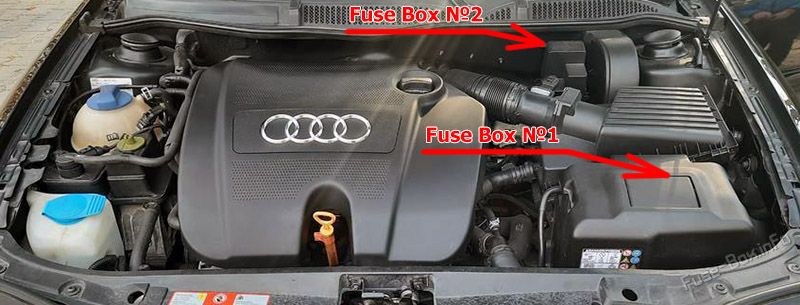

Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

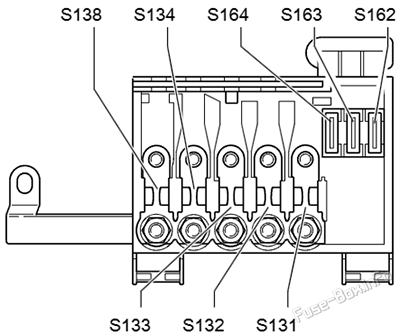

блок предохранителей №1
Основные блок предохранителей расположен на аккумуляторе.
| № | Описание |
|---|---|
| S131 | Элементы обогрева |
| S132 | Управление двигателем |
| S133 | вентилятор радиатора 2 |
| S134 | Внутренняя часть транспортного средства |
| S138 | Переносчик |
| S162 | ABS (напряг) |
| S163 | ABS (волокнистый вал) |
| S164 | вентилятор радиатора |

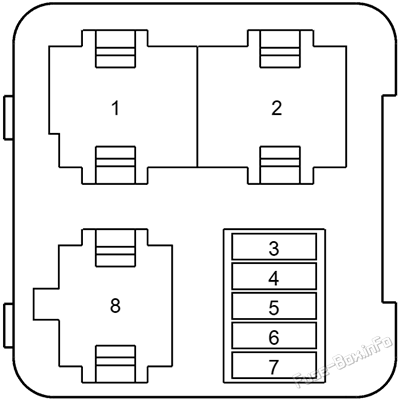

блок предохранителей №2
Он находится вблизи главного цилиндра тормоза (слева от передней части, в пленумной камере).
| № | Ампы | Описание |
|---|---|---|
| 1 | Топливо: реле для работы на вторичных насосах Дизель: высокотемпературная реле с высокой мощностью |
|
| 2 | Горючее: электронно-реле питания Текущий реле питания для блока управления Симос Дизель: Элепатор с низкой теплоотдачей |
|
| 3 | 20A | 5.1.2 Взрывной тормозной насос (до 2003) |
| 4 | 20A/40A | Специальное транспортное средство-предохранитель (до 2002) |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
