Предохранители и реле Предохранители и реле Audi A3/S3 (8P; 2004-2007)
Схемы относятся к указанным годам и вариантам Предохранители и реле Audi A3/S3 (8P; 2004-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
В статье рассмотрено второе поколение Audi A3/S3 (8P) до рестайлинга, выпускавшееся с 2003 по 2008 год. Ниже приведены схемы блоков предохранителей для Audi A3 и S3 2004, 2005, 2006 и 2007 годов, а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя.
Схема предохранителей Audi A3 / S3 2004-2007
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

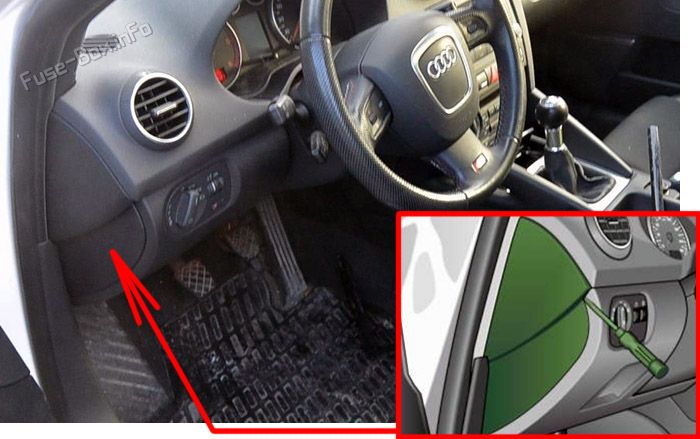

Расположение блока предохранителей
Взрыватели за крышкой сбоку от водителя. Осторожно отключайте предохранитель от приборной панели с использованием ключа зажигания или отвертки.

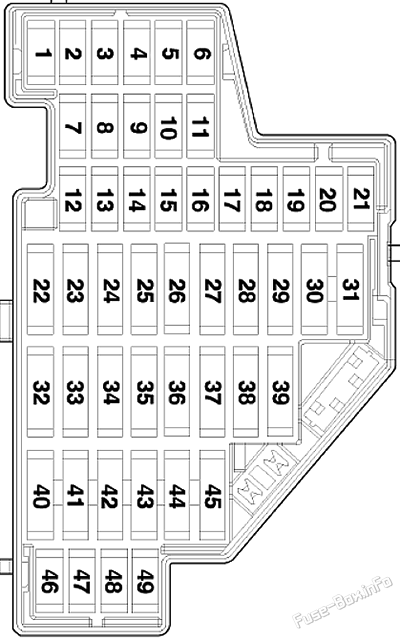

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 10A | Выключатель света Реле топливного насоса 4.3.1 Устройство управления двигателем Мотронный блок управления Регулятор системы прямого впрыска дизельных двигателей Устройство управления топливными насосами 16-штырьковый соединитель (диагностический соединитель) |
| 2 | 5A | ABS БД система Выключатель тормозного света Выключатель педали тормоза |
| 3 | 10A | 2004-2005:: силовой блок управления рулевым управлением |
| 3 | 5A | 2006-2007: Группа контроля над подушками безопасности Передний боковой подушка безопасности для пассажиров отключен предупреждающий огонь |
| 4 | 5A | Кнопка контроля давления в шинах TCS и ESP кнопка Переключение света Отправитель высокого давления Датчик качества воздуха Уровень нефти и ее температурный отправитель Устройство для контроля за нагревом Нагреваемый левый блок управления заднего сиденья Подогрев заднего правого блока управления сиденьем Устройство для обогрева сиденья водителя Устройство для отопительного оборудования переднего пассажирского сиденья |
| 5 | 5A/10A | 2004-2005: Группа контроля над подушками безопасности Устройство контроля за распознаванием мест для сидения Отправитель позиции сцепления Выключатель тормозного света Выключатель педали тормоза 2006-2007: Регулятор дальности видимости фары, блок управления Регулятор диапазона видимости лучей Левый двигатель управления наклоном фары 4.7 Управляющий двигатель правого огня |
| 6 | 5A | Выключатель выбора функции 2 Селекторный рычаг Типтонический переключатель 6.7.8 Устройство управления рулевым управлением с механическим приводом Диагностический интерфейс для автобусных автобусов Мехатронический блок для коробки передач с двойным сцеплением Устройство для контроля за детектором прицепа |
| 7 | 5A | 2004-2005: Устройство для контроля за нагревом Регулятор дальности видимости фары, блок управления Нагреваемый левый переключатель сиденья с регулятором Подогрев задний правый переключатель сиденья с регулятором 2006-2007: Оперативное устройство дверей гаража Устройство для контроля за детектором прицепа Навигационная система с CD приводной блок Навигационно-эксплуатационное подразделение управления электроникой Группа контроля за парковкой автомобилей Устройство управления работой дверей гаража Автоматическое внутреннее зеркало против ослепления |
| 8 | 10A | 2004-2005: Оперативное устройство дверей гаража Навигационная система с CD приводной блок Группа контроля за парковкой автомобилей Устройство управления работой дверей гаража Автоматическое внутреннее зеркало против ослепления 2006-2007: Расстояние для прицепа |
| 9 | 5A | 2004-2005:: блок управления приводом с четырехколесным приводом |
| 10 | 5A | 2004-2005: Селекторный рычаг Типтонический переключатель 2006-2007: Устройство контроля за распознаванием мест для сидения |
| 11 | 5A/10A | 2004-2005: Расстояние для прицепа 2006-2007:: Модуль выходной мощности для правых фар |
| 12 | 10A | Устройство управления дверью водителя Устройство управления передней дверью для пассажиров |
| 13 | 10A | Выключатель тормозного света (тормозные огни) 16-штырьковый соединитель (диагностический соединитель) |
| 14 | 5A | Автоматическая коробка передач |
| 15 | 10A | Бортовое устройство управления снабжением |
| 16 | 10A | Датчик дождя и светоискателя Устройство для контроля за нагревом Климатронический блок управления Приемник дистанционного управления для вспомогательного обогревательного прибора |
| 17 | 5A | Централизованный блок управления системы координации -J393- |
| 18 | 5A | Селекторный рычаг Типтонический переключатель Группа контроля за парковкой автомобилей ABS рег. блок 2004-2005) |
| 19 | 10A | Устройство управления задней левой дверью Устройство управления задней правой дверью |
| 20 | 5A | 2006-2007: ABS БД система |
| 21 | - | - |
| 22 | 40A | Устройство управления свежими воздуходувками |
| 23 | 20A/30A | 2004-2005: Реле системы стиральной системы подсветки Насос системы стиральной системы фары 2006-2007: Двигатель регулятора бокового окна водителя |
| 24 | 20A | Зажигалка для сигарет 12В розетка |
| 25 | 30A | Подогреваемое заднее окно |
| 26 | 20A | Электрическое разъем |
| 27 | 15A | Электрический топливный насос 2 Устройство управления топливными насосами Реле топливного насоса |
| 28 | 30A | 2006-2007: Двигатель, регулирующий управление задним левым окном Двигатель регулятора заднего правого окна |
| 29 | 10A | 2004-2005: Мотронный блок управления Регулятор системы прямого впрыска дизельных двигателей Контрольный блок Simos Устройство управления топливными насосами Передний боковой подушка безопасности для пассажиров отключен предупреждающий огонь 2006-2007: Измеритель массы воздуха Элемент отопления для картерного дыхания |
| 30 | 10A | 2006-2007: Инжектор, цилиндр 1~6 |
| 31 | 5A | 2004-2005: Переключение света Мехатронический блок для коробки передач с двойным сцеплением 2006-2007: 4-колесный блок управления приводом |
| 31 | 20A | 2006-2007:: Реле для вакуумных насосов |
| 32 | 30A | 2006-2007: Насос системы стиральной системы фары Реле системы стиральной системы подсветки |
| 33 | 25A | Регулировочный блок для раздвижной крыши |
| 34 | 20A | Нагреваемый левый блок управления заднего сиденья Подогрев заднего правого блока управления сиденьем |
| 35 | 5A | Датчик внутреннего мониторинга Отправитель наклонного положения транспортного средства Тревожный сигнал |
| 36 | 10A | 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя 4.7.5 Выключатель, регулирующий положение опоры переднего пассажирского сиденья |
| 37 | 20A | Климатронический блок управления Устройство для обогрева сиденья водителя Устройство для отопительного оборудования переднего пассажирского сиденья Отопление слева переднего сиденья Отопление переднего и правого сиденья |
| 38 | 30A | 2006-2007:: Двигатель, регулирующий использование передних боковых окон для пассажиров |
| 39 | 20A | 2006-2007: Мультифункциональное переключатель Автоматическая коробка передач |
| 40 | (для моделей, не имеющих только системы кондиционирования воздуха) | |
| 41 | 15A | Мотор для очистителя заднего окна |
| 42 | 15A | Ветряной стеклоочистительный насос и задний стеклоочиститель |
| 43 | - | - |
| 44 | 20A | Устройство для контроля за детектором прицепа Подача поворачивающегося сигнала, тормозного огня, левого заднего огня (2004-2005) |
| 45 | 15A | Устройство для контроля за детектором прицепа Подача задних противотуманных огней, задних огней, правых задних огней (2004-2005) |
| 46 | 5A | Устройство для контроля за нагревом Климатронический блок управления Элемент стирального реактивного обогревательного устройства Элемент стирального реактивного обогревательного устройства |
| 47 | 5A | 2006-2007:: модуль выходной мощности для левого фара |
| 48 | 10A | Электропроводка (только для школ вождения) |
| 49 | 5A | Специальное транспортное средство-предохранитель 6 Выключатель светофора Предупреждающий переключатель |

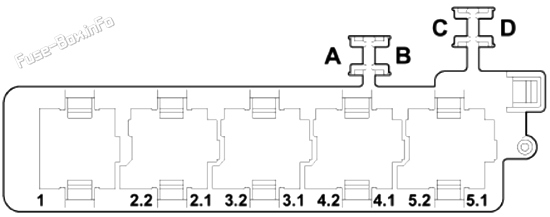

Взрыватели слева под панелью тире
| № | Ампы | Функция/компонент |
|---|---|---|
| A | 30A | 2005: Один предохранитель от регулятора окна 2 |
| B | 30A | 2004-2005: Один предохранитель от регулятора окон |
| C | 30A | - |
| D | - | - |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

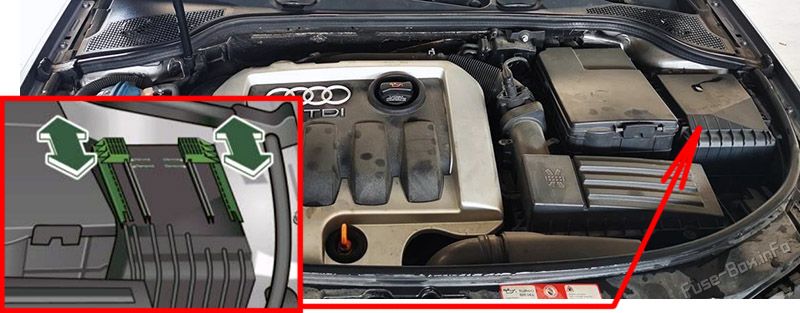

Расположение блока предохранителей
Нажми на два слайда вперед, чтобы расщепить крышку взрывателя.
Схема блока предохранителей

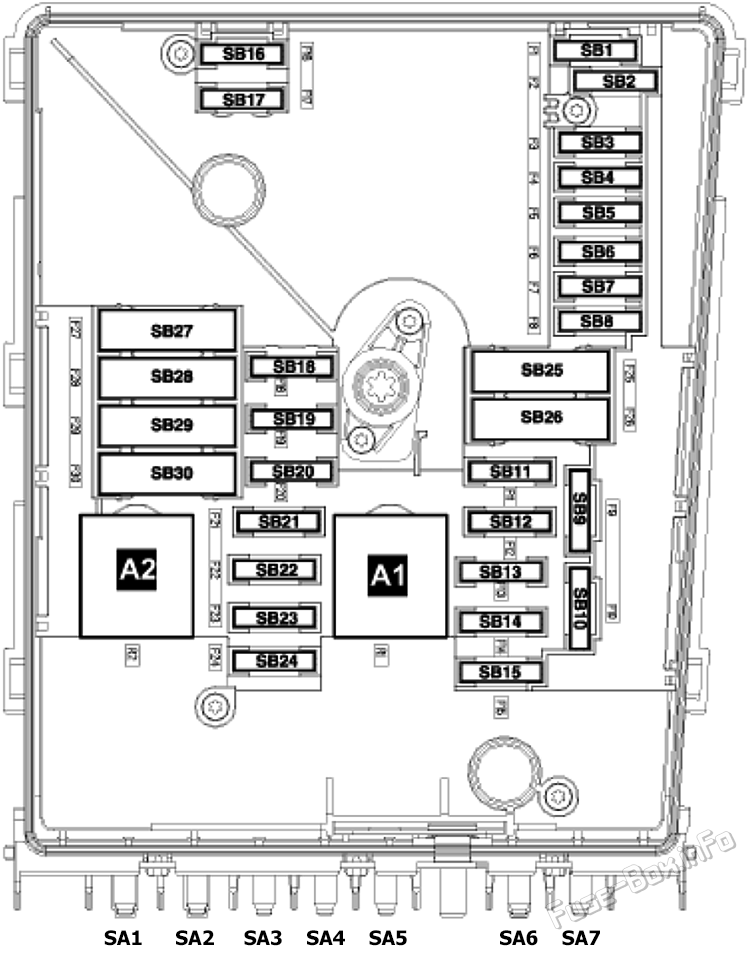

Версия 1 (Нижняя)
| № | Ампы | Функция/компонент |
|---|---|---|
| F1 | 20A | Централизованное контрольное подразделение системы координации |
| F2 | 5A | Группа контроля электроники рулевой колонки |
| F3 | 5A | Бортовое устройство управления снабжением |
| F4 | 30A | ABS БД система ABS гидравлический блок |
| F5 | 15A | Мехатронический блок для коробки передач с двойным сцеплением |
| F6 | 5A | Вставить блок управления в панель тире |
| F7 | - | - |
| F8 | 15A | Радио Навигационно-эксплуатационное подразделение управления электроникой |
| F9 | 5A | Навигационная система с CD приводной блок Регулирующее устройство навигационной системы TV Спутниковое радио Телефонный передатчик и приемное устройство Воздушный усилитель для мобильной телефонной связи |
| F10 | 5A | Мотронный блок управления Эстафета питания мотронного тока Электрический источник питания 30 |
| F11 | 20A | Вспомогательный обогревательный блок |
| F12 | 5A | Диагностический интерфейс для автобусных автобусов |
| F13 | 30A | 4.3.1 Устройство управления двигателем Регулятор системы прямого впрыска дизельных двигателей |
| F13 | 25A | Мотронный блок управления 4.3.1 Устройство управления двигателем |
| F14 | 20A | 1 с фазой выпуска 6.7.5.5 Крутящий элемент зажигания 2 с фазой выхода 3 с фазой выпуска 4 с фазой выпуска |
| F15 | 15A | Пробоотборник для лямбды 1 Пробоотборник Lambda 2 Пробоотборник " Ламбда-3 " , нагреваемый после каталитического нейтрализатора |
| F15 | 10A | Пробоотборник для лямбды 1 |
| F15 | 5A | Автоматический блок управления периодом светоотражения Реле топливного насоса |
| F16 | 30A | ABS БД система ABS гидравлический насос |
| F17 | 15A | Тревожный тон Гудок басс-тона |
| F18 | 30A | Усилитель Усилитель с басс-громкоговорителем, слева в багажном отделении |
| F19 | 30A | Устройство управления моторными системами |
| F21 | 10A/15A | Ламбда-прибор для обогрева Ламбда-прибор для обогрева Пробоотборник для лямбды 1 |
| F22 | 5A | Выключатель педали тормоза Отправитель позиции сцепления |
| F23 | 15A | Регулирующий клапан давления топлива |
| F23 | 10A | Клапан рециркуляции отработавших газов Регулятор давления зарядки соленоидный клапан Клапан рециркуляции отработавших газов 2 Переходный клапан холодильного устройства для рециркуляции отработавших газов |
| F23 | 5A | Реле для работы на вторичных насосах |
| F24 | 10A | Термостат системы охлаждения двигателя, контролируемой по карте Приводимый к использованию фильтра из древесного угля Переменный клапан впускного коллектора Регуляторный клапан 1 Впускной патрубок |
| F25 | 40A | Бортовой блок управления снабжением (правый боковой огонь, правый луч дальнего света, правый луч ближнего света, поворачивающийся направо сигнал, правый противотуманный огонь) |
| F26 | 40A | Бортовой блок управления снабжением (левый боковой огонь, левый луч дальнего света, левый луч ближнего света, сигнал левого поворота, левый противотуманный огонь) |
| F27 | 50A | Автоматический блок управления периодом светоотражения Продувка 1~4 |
| F27 | 40A | Мотор для нагнетательного насоса |
| F28 | 40A | Электрический реле подачи напряжения на терминале 15 2 Поставки для взрывателей (на панели для установки):SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC30, SC31, SC39, SC47, SC49 |
| F29 | 50A | Поставки для взрывателей (на панели для установки):SC18, SC20, SC32, SC33, SC34, SC35, SC36, SC37, SC44, SC45, SC48 и S131 |
| F30 | 40A/50A | Х-контактный реле экстренной связи Поставки для взрывателей (на панели для установки):SC40, SC41, SC42, SC46 |
| SA1 | 150A/200A | Переносчик |
| SA2 | 80A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| SA3 | 50A | вентилятор радиатора БД система Термический переключатель радиоаппарата вентилятор радиатора |
| SA4 | 80A | Поставки для взрывателей (на панели для установки):SC12, SC13, SC14, SC15, SC16, SC17, SC19, SC22, SC23, SC24, SC25, SC26, SC27, SC28, SC38 (сокращено с ноября 2005 |
| SA5 | 80A | Поставки для взрывателей (на панели для установки):SC12, SC13, SC14, SC15, SC16, SC17, SC19, SC22, SC23, SC24, SC25, SC26, SC27, SC28, SC38 (применяется с ноября 2005) |
| SA5 | 100A | Вспомогательный блок управления нагревом воздуха (до ноября) 2005) |
| SA6 | 100A | Вспомогательный блок управления нагревом воздуха (действует с ноября) 2005) |
| SA7 | 50A/80A | Вариант для специальных транспортных средств |

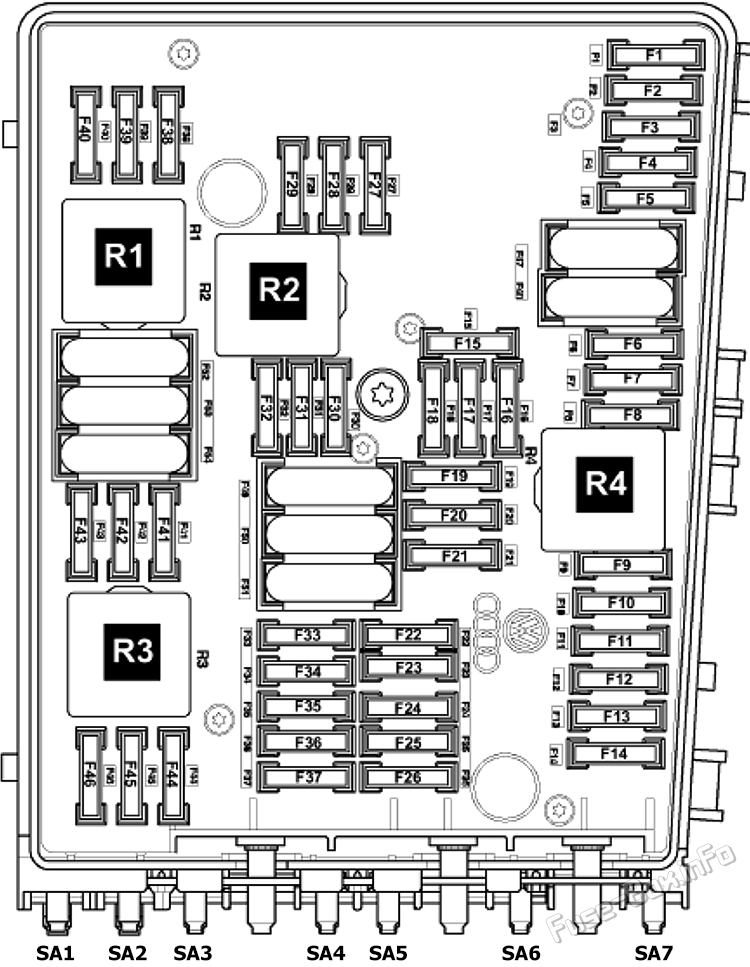

Вариант 2 (высокий)
| Нет. | Номина, я ценю | Функция/компонент |
|---|---|---|
| F1 | 30A | ABS БД система ABS гидравлический насос |
| F2 | 30A | ABS БД система ABS гидравлический блок |
| F3 | 20A | Централизованное контрольное подразделение системы координации |
| F4 | 5A | Бортовое устройство управления снабжением |
| F5 | 15A | Тревожный тон Гудок басс-тона |
| F6 | 7.5A/15A | Регулирующий клапан давления топлива Насос для нагнетания давления в топливной системе |
| F6 | 20A | 2004-2005:: Этап завершения работы |
| F6 | 30A | 2004-2005:: Крутящий момент зажигания 1~6 с фазой выпуска |
| F7 | 5A | 2004-2005: Выключатель тормозного света Выключатель педали тормоза Отправитель поездки в сцепление |
| F8 | 10A | 2004-2005: Термостат системы охлаждения двигателя, контролируемой по карте вентилятор радиатора БД система Клапан рециркуляции отработавших газов Приводимый к использованию фильтра из древесного угля Переменный клапан впускного коллектора Регуляторный клапан 1 Регулятор камеры выхлопа 1 Впускной патрубок |
| F9 | 10A | 2004-2005: Реле топливного насоса Постоянный реле циркуляции охлаждающей жидкости Автоматический блок управления периодом светоотражения Устройство для контроля датчиков NOx - Непрерывный насос для циркуляции охлаждающей жидкости Отправитель NOx 2006-2007: Регулятор давления зарядки соленоидный клапан Приводимый к использованию фильтра из древесного угля Клапан рециркуляции воздуха турбонагнетателя |
| F10 | 10A | 2004-2005: Реле для работы на вторичных насосах Клапан рециркуляции отработавших газов Регулятор давления зарядки соленоидный клапан Вторичный клапан на входе воздуха Клапан рециркуляции отработавших газов 2 Выхлопный клапан Пробоотборник для лямбды 1 Пробоотборник Lambda 2 Диагностический насос топливной системы 2006-2007: Измеритель массы ар Диагностический насос топливной системы |
| F11 | 10A | 2006-2007: Ламбда-прибор для обогрева Ламбда-прибор для обогрева |
| F11 | 25A | 2004-2005: Мотронный блок управления Контрольный блок Simos |
| F11 | 30A | 2004-2005: Регулятор системы прямого впрыска дизельных двигателей |
| F12 | 10A/15A | 2004-2005: Устройство для контроля датчиков NOx Ламбда-прибор для обогрева Ламбда-прибор для обогрева Отправитель NOx 2006-2007: Пробоотборник для лямбды 1 Пробоотборник Lambda 2 |
| F13 | 15A/20A | Мехатронический блок для коробки передач с двойным сцеплением |
| F14 | - | - |
| F15 | 10A | 2006-2007:: Насос постоянного циркуляции охлаждающей жидкости |
| F15 | 40A | 2004-2005:: стартер |
| F16 | 5A | Группа контроля электроники рулевой колонки |
| F17 | 5A | Вставить блок управления в панель тире |
| F18 | 30A | Усилитель Усилитель с басс-громкоговорителем, слева в багажном отделении |
| F19 | 15A | Радио Навигационно-эксплуатационное подразделение управления электроникой |
| F20 | 5A | Навигационная система с CD привод (привод) 2006-2007) Регулирующее устройство навигационной системы TV (2006-2007) Телефонный передатчик и приемное устройство Воздушный усилитель для мобильной телефонной связи Спутниковое радио (2006-2007) |
| F21 | 10A | 2004-2005: Навигационная система с CD блок управления приводом - Регулирующее устройство навигационной системы TV |
| F22 | - | - |
| F23 | 5A | 2006-2007: Мотронный блок управления Эстафета питания мотронного тока |
| F24 | 5A | Диагностический интерфейс для автобусных автобусов |
| F25 | - | - |
| F26 | 10A | 2004-2005: Мотронный блок управления Эстафета питания мотронного тока |
| F26 | 5A | 2004-2005:: Электрическая связь с напряжением 30-ти цепей |
| F27 | 5A/10A | 2004-2005: Элемент отопления для каркерного дыхательного аппарата (для моделей с элементом только обогрева) |
| F28 | 20A | 2004-2005:: блок управления автоматической коробкой передач |
| F28 | 25A | 2006-2007:: Мотронический блок управления |
| F29 | 10A/20A | 2004-2005: Инжектор, цилиндр 1~4 / Инжектор, цилиндр 1~6 |
| F29 | 5A | 2006-2007: Постоянный реле циркуляции охлаждающей жидкости Реле для работы на вторичных насосах |
| F30 | 20A | Вспомогательный обогревательный блок |
| F31 | 30A | Устройство управления моторными системами |
| F32 | 10A | 2004-2005: Инжектор цилиндра 1~4 Регулятор давления зарядки соленоидный клапан Приводимый к использованию фильтра из древесного угля Клапан рециркуляции воздуха турбонагнетателя |
| F33 | 15A | 2004-2005:: Насос для нагнетания давления в топливной системе |
| F33 | 7.5A/15A | 2004-2005 Регулирующий клапан давления топлива |
| F34 | - | - |
| F35 | - | - |
| F36 | - | - |
| F37 | - | - |
| F38 | 10A | 2004-2005: Левый двигатель управления наклоном фары 4.7 Управляющий двигатель правого огня 2006-2007: Приводимый к использованию фильтра из древесного угля Переменный клапан впускного коллектора Регуляторный клапан 1 Регулятор камеры выхлопа 1 вентилятор радиатора БД система |
| F39 | 5A | 2004-2005: Уровень нефти и ее температурный отправитель 2006-2007: Выключатель педали тормоза Отправитель позиции сцепления |
| F40 | 20A | 2004-2005: Поставки для взрывателей (на панели для установки):SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC31 (только для моделей с батареей в моторном отсеке) 2006-2007:: Крутящий момент зажигания 1~4 с фазой выпуска |
| F41 | 10A | 2004-2005:: Измеритель массы воздуха |
| F42 | 5A/10A | 2004-2005: Реле топливного насоса Измеритель массы воздуха |
| F42 | 5A | 2006-2007:: Электрическая система подачи тока на элемент двигателя |
| F43 | 20A | 2004-2005:: реле для вакуумных насосов (для бензиновых двигателей с автоматической коробкой передач) |
| F43 | 30A | 2006-2007:: Крутящий момент зажигания 1~6 с фазой выпуска |
| F44 | 10A | 2004-2005: Измеритель массы воздуха Диагностический насос топливной системы |
| F45 | 10A/15A | 2004-2005: Ламбда-прибор для обогрева Пробоотборник для лямбды 1 |
| F46 | 10A | 2004-2005: Ламбда-прибор для обогрева Пробоотборник для лямбды 1 Пробоотборник Lambda 2 |
| F47 | 40A | Бортовое устройство управления снабжением Левый боковой источник света, левый луч дальнего света, левый луч ближнего света, сигнал левого поворота, левый противотуманный огонь |
| F48 | 40A | Бортовое устройство управления снабжением Подача правого бокового света, луч дальнего света, луч ближнего света, сигнал поворота направо, противотуманный огонь |
| F49 | 40A | Электрический реле подачи напряжения на терминале 15 2 Поставки для взрывателей (на панели для установки):SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC30, SC31, SC47, SC49 |
| F50 | - | - |
| F51 | 40A | Реле для работы на вторичных насосах Мотор для нагнетательного насоса |
| F51 | 50A | Автоматический блок управления периодом светоотражения |
| F52 | 40A/50A | Х-контактный реле экстренной связи Поставки для взрывателей (на панели для установки):SC40, SC41, SC42, SC46 |
| F53 | 50A | 2004-2005: Поставки для взрывателей (на панели для установки):SC32, SC33, SC34, SC35, SC36, SC37, SC44, SC45 (только для моделей с батареей в моторном отсеке) Поставки для взрывателей (на панели для установки):SC32, SC33, SC34, SC35, SC36, SC37 (только для образцов с батареей в багажном отделении) 2006-2007: Поставки для взрывателей (на панели для установки):SC18, SC20, SC32, SC33, SC34, SC35, SC36, SC37, SC44, SC45, SC48 и S131 |
| F54 | 50A | 2004-2005: вентилятор радиатора тепловые переключатели вентилятор радиатора БД система |
| SA1 | 150A/200A | Переносчик |
| SA2 | 80A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| SA3 | 80A | вентилятор радиатора БД система |
| SA4 | 80A | Один предохранитель от регулятора окна Поставки для взрывателей:SC22, SC23, SC24, SC25, SC26, SC27 (только для образцов с батареей в багажном отделении) |
| SA5 | 100A | Вспомогательный блок управления нагревом воздуха |
| SA6 | 50A | Поставки для взрывателей:SC12, SC13, SC14, SC15, SC16, SC17, SC44, SC45 (только для образцов с батареей в багажном отделении) |
| SA6 | 80A | Один предохранитель от регулятора окна Поставки для взрывателей:SC12, SC13, SC14, SC15, SC16, SC17, SC22, SC23, SC24, SC25, SC26, SC27 (только для моделей с батареей в моторном отсеке) |
| SA7 | 50A/80A | Вариант для специальных транспортных средств |

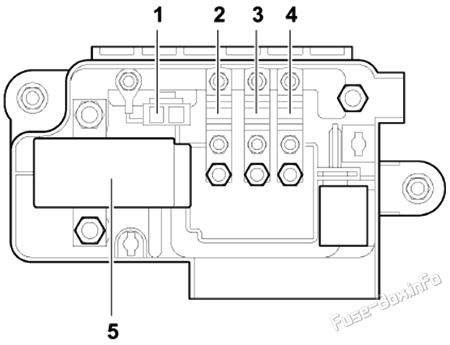

Главное блок предохранителей
Главное блок предохранителей
Он находится в багажном отделении (задний справа).
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 5A | Бортовое устройство управления снабжением |
| 2 | 125A | Поставки для основных подразделений блок предохранителей, высокоскоростной ящик электронной связи, реле и взрыватель, высокий уровень ящика электроники |
| 3 | 80A | Поставки для основных подразделений блок предохранителей, высокоскоростной ящик электронной связи, реле и взрыватель, высокий уровень ящика электроники |
| 4 | 30A | 2005-2007: Усилитель для моделей с только звуковой системой Bose 2005-2007:: Поставка взрывателей в приборной панели: #12, 13, 14, 15, 16, 17, 19 2006-2007:: Поставка взрывателей в приборной панели: #12, 13, 14, 15, 16, 17, 47 |
Дополнительная информация: Предохранители и реле Audi A3/S3 (8P; 2004-2007)
Предохранители и реле audi a3 s3 8p 2004 2007: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
