Предохранители и реле Предохранители и реле Audi A4/S4 (8E/8H; 2005-2008)
Схемы относятся к указанным годам и вариантам Предохранители и реле Audi A4/S4 (8E/8H; 2005-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.
В статье рассмотрено третье поколение Audi A4/S4 (B7/8E/8H), выпускавшееся с 2004 по 2008 год. Ниже приведены схемы блоков предохранителей для Audi A4 и S4 2004, 2005, 2006, 2007 и 2008 годов, а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя.
Схема предохранителей Audi A4/S4 2005-2008
Содержание

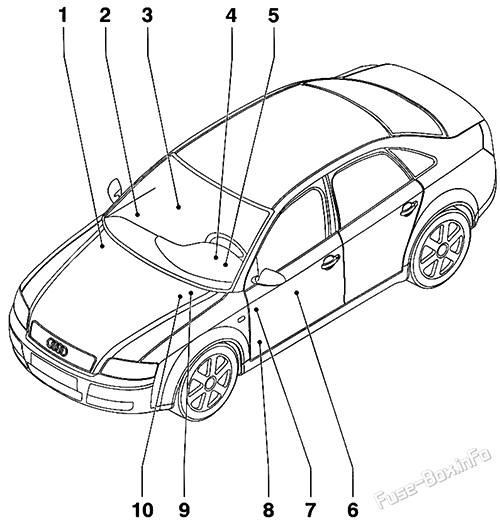

Место проведения компонента
- Главный предохранитель
- Контейнторная станция – правая опора
- Станция связи –RF проводка сиденья
- Релейная панель (9-места) на модуле управления электрической системой транспортного средства
- Панель для перестановок (4 позиции) с резьбовым подсоединением
- Станция связи –LF проводка сиденья
- Взрывчатая панель
- Станция связи – левый стойка А
- Станция связи с резьбовым подключением
- Релейная панель (4 должности)
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

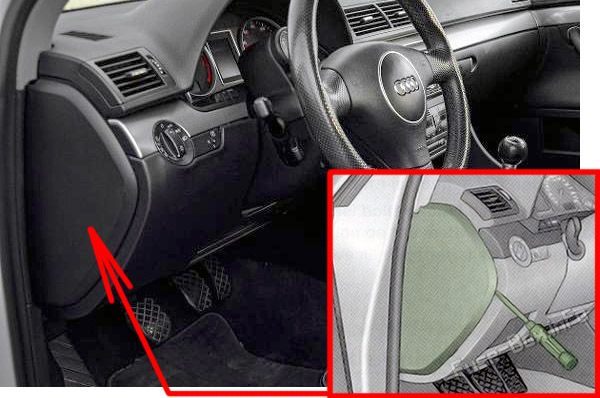

Расположение блока предохранителей
Взрыватели за крышкой сбоку от водителя. Осторожно одевай лицо на приборную панель ключом зажигания или отверткой.

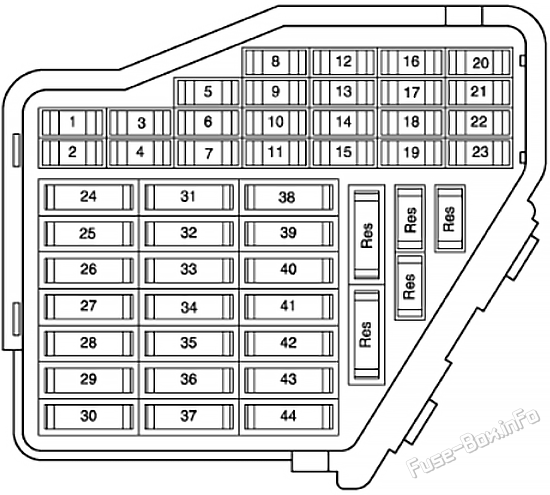

Схема блока предохранителей
| № | Ампы | Функция/соответствие |
|---|---|---|
| 1 | 10A | Модуль управления климаттроном |
| 2 | 5A | Левый футвелл лёгкий Легкое поле |
| 3 | 5A | Очиститель слева Верный стиральный нож для обогрева Левый задний футвелл Легкое заднее стекло |
| 4 | 5A | Регулятор вентилятора охлаждения (FC) Модуль управления Регулятор вентилятора охлаждения (FC) Модуль управления 2 |
| 5 | 10A | Выключатель заднего окна Выключатель функции II Типтронный переключатель Теплодатчик уровня нефти Модуль управления задней оконной частью Навигационная система с CD Модуль управления приводом Модуль контроля за парковкой |
| 6 | 5A | Сенсатор высокого давления Сенсор качества воздуха |
| 7 | 10A | Противоскользящий переключатель управления Переключатель сцепления Переключатель педали тормоза ABS Модуль управления |
| 8 | 5A | Телефонный приемопередатчик Усилитель телефонной связи |
| 9 | 15A | Стекло-зажимное устройство для торможения |
| 10 | 5A | Регулирующее устройство фары Модуль управления диапазоном фар Диапазон/модуль управления фарами Двигатель, регулирующий левую фару Правый световой луч фары Легкий динамический угольный двигатель |
| 11 | 5A | Модуль управления подушки безопасности Предупреждающий огонь для безподушки безопасности, с пассажирской стороны |
| 12 | 10A | 16 штырьковый соединитель, черный, диагностический соединитель |
| 13 | 10A | Модуль управления электронными системами |
| 14 | 10A | Переключатель на педаль тормоза |
| 15 | 10A | Модуль управления с помощью приборов Навигационная система с CD Модуль управления приводом |
| 16 | 5A | Голова управления открывающейся двери гаража Модуль управления открывающейся двери гаража |
| 17 | 10A | Сенсоры дождливости/светового распознавания Модуль контроля за парковкой Модуль контроля давления в шинах |
| 18 | 5A | Левый динамический угольный двигатель |
| 19 | 10A | Левый Lront Fog Lamp Правый флакон |
| 20 | - | не используется |
| 21 | - | не используется |
| 22 | 15A | Модуль управления дверью водителей Модуль управления дверью переднего пассажира |
| 23 | 15A | Модуль управления левой задней дверью Модуль управления правой задней дверью |
| 24 | 20A | Модуль центрального управления системы утечек |
| 25 | 30A | Модуль управления воздухоуборочными устройствами |
| 26 | 30A | Отражатель заднего окна |
| 27 | 30A | Модуль контроля за распознаванием буксиров |
| 28 | 20A | Топливный насос (насос) FP) Топливный насос (насос) FP) Модуль управления |
| 29 | - | не используется |
| 30 | 20A | Модуль управления крышей с подсветкой |
| 31 | 15A | Резервный переключатель света Массовый воздушный поток (в %) MAF) Датчик Сенсор распознавания света Запуск замка Модуль управления трансмиссией (ICM) |
| 32 | 15A | Сокет прицепа |
| 33 | 15A/20A | Зажигалка для сигарет |
| 34 | 20A/30A | 12В Сокет |
| 35 | 20A/30A | Сокет |
| 36 | 30A | Модуль управления электрической системой транспортного средства Мотор с заднего окна |
| 37 | 30A | Модуль управления электрической системой транспортного средства Аварийный насос для мытья фар |
| 38 | 15A | Модуль управления радиолокационными средствами внутреннего контроля 1 Сигнал тревоги Модуль центрального управления системы утечек 8-штичный соединитель, черный, радиосоединитель III |
| 39 | 20A | Радио Усилитель |
| 40 | 25A | Высокий тон Низкий тональный горн Рога |
| 41 | 30A | Модуль управления вспомогательным обогревательным оборудованием Дополнительный приемник радиоприемника для обогрева |
| 42 | 25A | ABS Модуль управления |
| 43 | 15A | Время работы двигателя Массовый воздушный поток (в %) MAF) Датчик EGR Потенциометр SIMOS Релей питания модуля управления Модуль управления двигателем (ECM) Релей питания двигателя EGR Вакуумный регулятор Solenoid Valve |
| 44 | 30A | Модуль управления климаттроном |

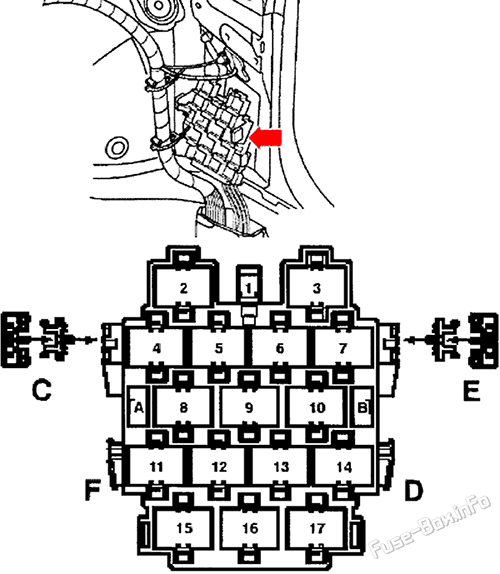

Контейнторная станция – правая опора
| № | Ампы | Охраняемый контур |
|---|---|---|
| E | 30A | Мощное сиденье (с ручными сиденьями с поясничными поясниками мощности) |
| E | 10A | Мощное сиденье (с механическими сиденьями) |
Растяжка
Растяжка
Эле-панели расположены за приборной панелью, сбоку от драйвера.

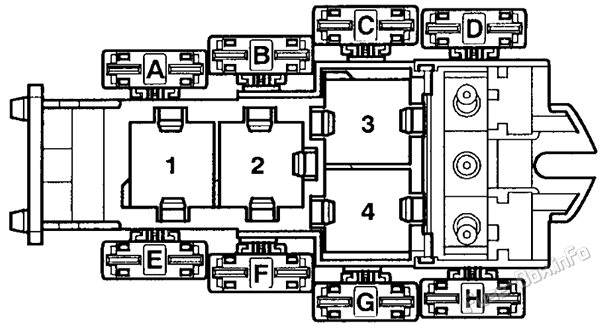

Панель для перестановок (4 позиции) с резьбовым подсоединением
| № | Оценка Amp | Охраняемый контур |
|---|---|---|
| F | 10A/40A/60A | (Техническое транспортное средство, тренирующее вентилятор водителя) (для кода двигателя не предусмотрено) BBK, BHF) Вентиляторная взрыватель (код двигателя) BBK, BHF, BNS, BKN) |
| G | 30A/40A/60A | Радиатор после запуска взрывателя (код двигателя) BBK, BHF, BNS, BKN) Вентиляторная взрыватель (не для кода двигателя) BKN, BBK, BHF) |
| H | 40A | ABS Фуза 1 модуля управления |
| 3 | NG E ng В тортельной решетке 1 (не применяется в адрес USA/CDN модели) | |
| 4 | NG E ng Вентиляторная решетка 2 (не применяется в адрес USA/CDN модели) | |
| 4 | Модуль управления без ручек (включено/без ручек) не применяется в адрес USA/CDN модели) |

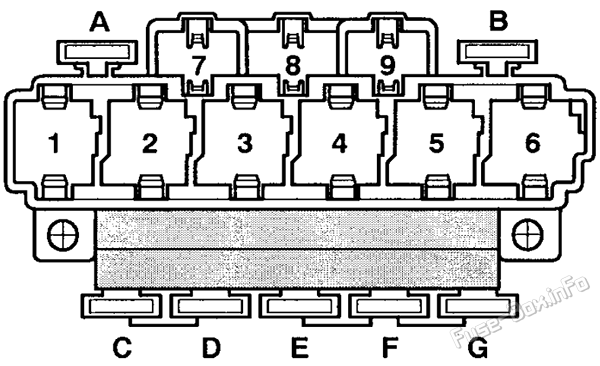

Релейная панель (9 должностей)
| № | Ампы | Охраняемый контур |
|---|---|---|
| A | 10A | Задний выключатель цепи (справа) |
| B | 10A | Задний выключатель цепи (наружная) |
| D | 30A | Power Windows Fuse 2 |
| E | 10A | 7.7.5 Разрывная система регулировки сиденья водителя 2 |
| E | 10A | 2. Регулировка схемы регулировки сиденья водителя (регулировка опоры на холостом ходу) |
| F | 30A | Проба в работе окон |
| G | 30A | Отключатель цепи прицепа |
| 1 | Топливный насос (насос) FP) Перезагрузка | |
| 2 | Модуль управления сервотронной системой | |
| 3 | " Стартер релей 2 " (для кода двигателя) AUK, BKH, BNS) | |
| 4 | " Стартер релей 2 " (для кода двигателя) AUK, BKH, BNS) Тормозной бустер (сохранение) не применяется для кода двигателя AUK, BKH) |
|
| 5 | Отражатель заднего окна | |
| 6 | Релейка для уменьшения нагрузки | |
| 8 | Рога | |
| 4 | Тормозной бустер (сохранение) не применяется для кода двигателя AUK, BKH) |

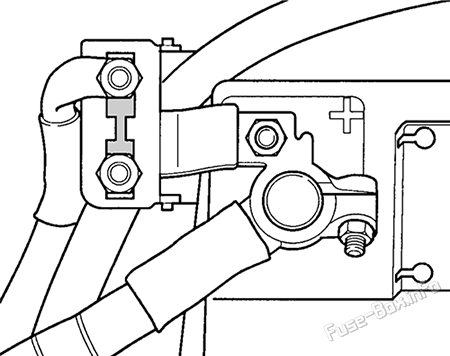

Основная взрыватель
Основной взрыватель расположен на положительном посту аккумулятора, предохранитель пронумерован Δ S88▪ и имеет 150 амператур. Батарея расположена в камере пленума справа от моторного отделения.
