В статье рассмотрено первое поколение Audi A4/S4 (B5/8D), выпускавшееся с 1994 по 2001 год. Ниже приведены схемы блоков предохранителей для Audi A4 и S4 1998, 1999, 2000 и 2001 годов, а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя и реле.
Схема предохранителей Audi A4/S4 B5
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов
Расположение блока предохранителей
Взрыватели за крышкой сбоку от водителя.

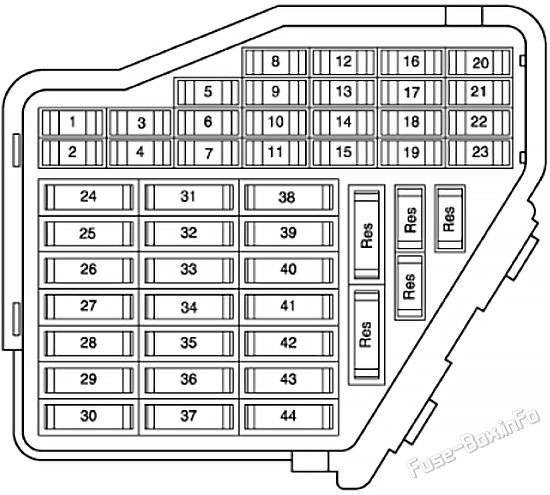

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Подогреваемые моющие реактивы |
| 2 | Поворачивай сигналы |
| 3 | Реле системы стиральной системы подсветки, освещение (рулонный ящик) для: моторного отделения, кондиционера воздуха, четырехскоростной автоматической коробки передач, тире |
| 4 | Огни номерного знака |
| 5 | Вставить таблички для подушки безопасности, нагревание сидений, мониторинг колбы, каталитический нейтрализатор, дизельные огни, дисплей переключения передач, включение переключателей, переключатель зеркал и зеркальные двигатели, предупреждающий свет подушки безопасности, индикатор температуры окружающей среды, кондиционер, слепое заднее окно, система стоянки, навигационная система, телефон/телематика |
| 6 | Централизованное блокирование |
| 7 | ABS, выключатель тормозного света, выключатель педали сцепления |
| 8 | Телефон/телематика |
| 9 | Отапливаемые зеркала |
| 10 | Автоматическое управление диапазоном видимости фар |
| 11 | Система управления круизом (автоматическая коробка передач) |
| 12 | Поставки напряжения - диагноз |
| 13 | Тормозные огни |
| 14 | Внутренние огни, читательские огни, противоугонная сигнализация, зеркала макияжа, память о регулировке сиденья |
| 15 | Вставить панель для манометра, кондиционер, память (регулировка сиденья/млррр), навигационная система |
| 16 | ABS, электронная программа обеспечения устойчивости |
| 17 | Нагреваемые замки, навигационная система, саморегулировочная подвеска, двухсторонняя радиостанция, двухсторонняя радиостанция для специальных транспортных средств |
| 18 | Луч дальнего света, правый |
| 19 | Луч дальнего света, левый |
| 20 | Луч ближнего света, правый; управление дальностью дальности пучка ближнего света |
| 21 | Луч ближнего света, левый; управление дальностью дальности пучка ближнего света |
| 22 | Велосипед и боковые огни, правые |
| 23 | Велосипед и боковые огни, левые |
| 24 | Система стеклоочистителя, омывной насос, реле для очистных устройств с перерывом |
| 25 | Надувка свежего воздуха, кондиционер |
| 26 | Нагреваемое заднее окно, зеркало, рециркуляция воздуха |
| 27 | Очиститель заднего окна, нагреваемое рулевое колесо с электроникой |
| 28 | Топливный насос/дизельный вспомогательный насос |
| 29 | Управление двигателем |
| 30 | Раздвижная крыша |
| 31 | Преобразующие огни, система управления движением, автоматическая коробка передач, обкатка (обм) V6 2.8L, 128 кВт, 2В квттро 5HR180), автоматическое внутреннее зеркало против ослепления,EGR клапан, диагностический соединитель |
| 32 | Управление двигателем |
| 33 | Зажигалка для сигарет |
| 34 | Управление двигателем |
| 35 | Расстояние для прицепа |
| 36 | Передние противотуманные огни и задние противотуманные огни |
| 37 | Радиоаппаратурные звуковые системы |
| 38 | Световой отсек, центральная блокировка |
| 39 | Огни предупреждения об опасности |
| 40 | Рог |
| 41 | ABS 5,0 - гидравлический блок (клапаны) |
| 42 | Электронная программа обеспечения устойчивости |
| 43 | EGR датчик температуры охлаждающей жидкости |
| 44 | Нагрев сидений (мощность цепи) |
Растяжка
Растяжка

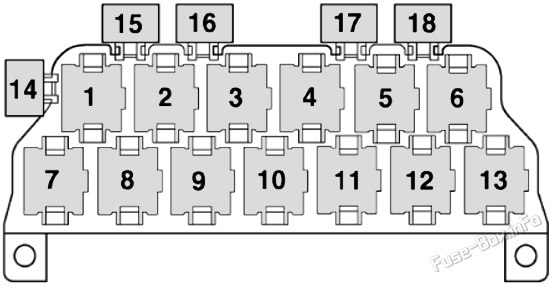

13-точечный реле
| № | Описание |
|---|---|
| 1 | - |
| 2 | Многофункциональный блок управления рулевым колесом |
| 3 | Многофункциональный блок управления рулевым колесом |
| 4 | Контрольный блок для булки |
| 5 | Контрольный блок для булки |
| 6 | Устройство управления системой охранной сигнализации (Taxi) |
| 7 | Подогреваемое заднее окно |
| 8 | Реле для дневных огней дальнего света, блок управления системой сигнализации (такси) |
| 9 | Реле с подсветкой, блок управления системой сигнализации |
| 10 | Отключить световые вилки |
| 11 | Устройство управления зеркалами (с функцией возврата) |
| 12 | Устройство управления зеркалами (с функцией возврата) |
| 13 | Реле автоматической коробки передач |
| 14-17 | Для полицейских/налоговых транспортных средств |
| 18 | - |

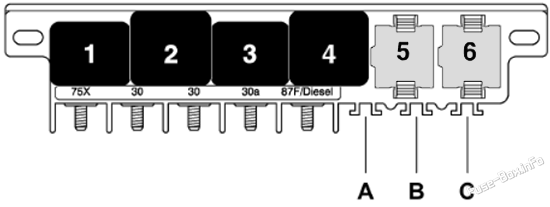

Микроцентральная электростанция
| № | Описание |
|---|---|
| 1 | Розвежский реле |
| 2 | Реле экстренной связи X |
| 3 | - |
| 4 | Реле топливного насоса, реле для световых свечей |
| 5 | Перезарядная стиральная/вытяжная реле |
| 6 | Перезарядная стиральная/вытяжная реле |
| A | - |
| B | - |
| C | - |

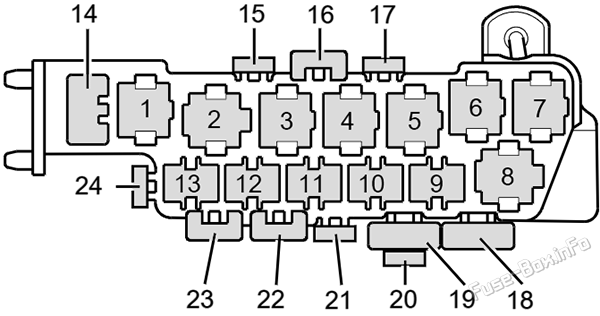

8-точечный реле
| № | Описание |
|---|---|
| 1 | вентилятор радиатора реле (обкатное) |
| 2 | вентилятор радиатора (максимальная скорость) |
| 3 | вентилятор радиатора Реле (максимальная скорость 80 Вт), вспомогательный блок управления водяным насосом |
| 4 | Реле для электронной программы обеспечения устойчивости |
| 5 | Устройство управления отражателями активных дверей |
| 6 | - |
| 7 | Реле для электронной программы обеспечения устойчивости |
| 8 | - |
| 14 | Взрывчатое устройство для факультативного оборудования |
| 15 | Включатель регулировки сиденья спереди |
| 16 | Включатель регулировки сиденья сбоку водителя |
| 17 | Включатель системы реплеров |
| 18 | ABS взрыватель |
| 19 | вентилятор радиатора взрыватель |
| 20 | вентилятор радиатора взрыватель |
| 21 | вентилятор радиатора взрыватель (откидка) |
| 22 | Задний взрыватель подъемника окон |
| 23 | Запал переднего подъёмника окон |
| 24 | Расстояние для разъема багажного отделения (воздух) |

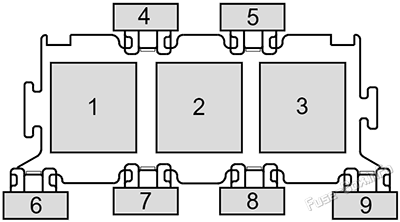

3-точечный ретранслятор
| № | Описание |
|---|---|
| 1 | Реле 1 для обогревательных элементов (охлаждения) |
| 2 | Реле 2 для обогревательных элементов (охлаждающего), реле для вторичных насосов |
| 3 | Реле системы прямого впрыска дизельных двигателей, реле питания мотронного тока |
| 4 | Взрыватель вспомогательного насоса |
| 5 | Взрывчатое устройство для электропитания двигателя |
| 6 | - |
| 7 | Функциональная установка 1 для световых свечей, взрывателя вторичных воздушных насосов |
| 8 | Взрывчатка 2 для световых свечей |
| 9 | Взрывчатое устройство для световых вилок - двигатель |
