Схемы относятся к указанным годам и вариантам Предохранители и реле Audi A6 (C9/4L; 2026-2027). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Audi.

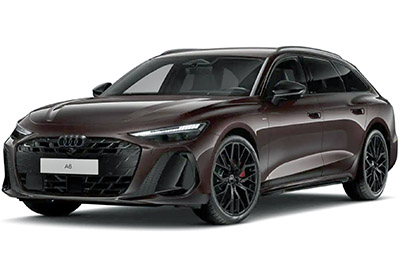

В статье рассмотрено шестое поколение Audi A6 (C9/4L), выпускаемое с 2026 года. Ниже приведены схемы блоков предохранителей для Audi A6 2026 и 2027 годов, а также указаны расположение предохранителей в автомобиле и назначение каждого предохранителя.
Схема предохранителей Audi A6 2026-2027
Содержание
Расположение блоков предохранителей

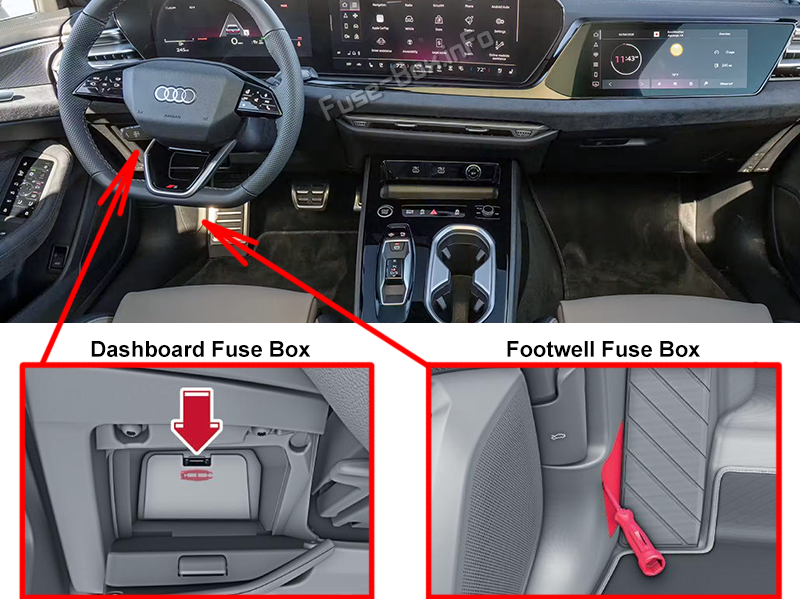

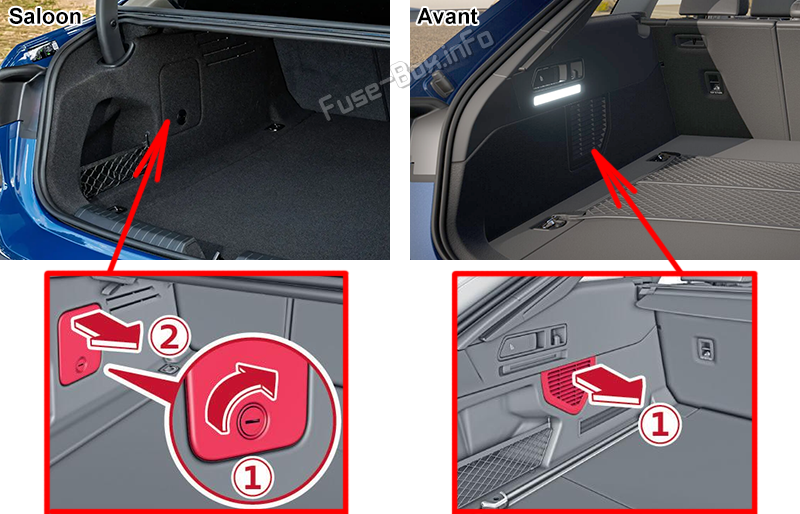

Расположение блоков предохранителей
Пассажирские взрыватели
Блок предохранителей в салоне
блок предохранителей Диаграммы
блок предохранителей Диаграммы

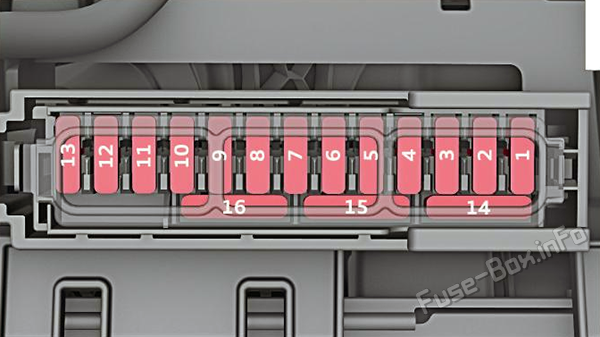

Доска блок предохранителей
Распределение взрывателей RHD транспортные средства - зеркальное изображение.
| № | Функция |
|---|---|
| 1 | фоновое освещение |
| 2 | Считыватель карт Чипа |
| 3 | Внутренние датчики воздуха |
| 4 | Выставка на выставке |
| 5 | Датчик твердых частиц |
| 7 | Замок рулевой колонки |
| 8 | Пассажирский дисплей |
| 12 | Электроника рулевой колонки |
| 15 | Регулировка рулевой колонки |
| 16 | Нагрев рулевого колеса |

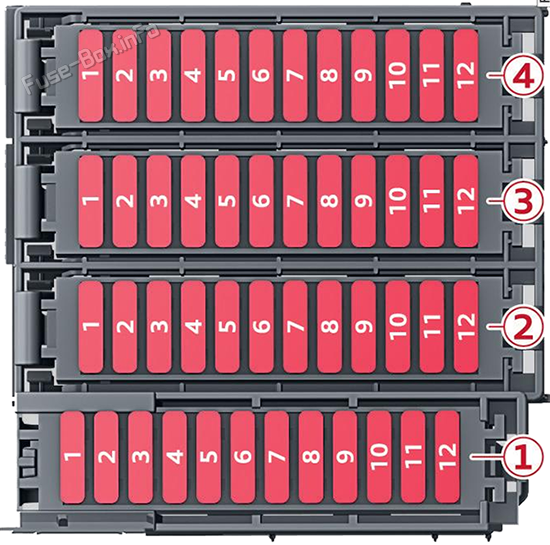

Группа по взрывателю в ноутвеле
| № | Функция |
|---|---|
| 1 (черный) | |
| 1 | Управление теплом |
| 4 | Теплорегулирующие датчики |
| 5 | Кондиционер воздуха |
| 7 | Регулирующий блок энергораспределения с низким напряжением, стартер-реле |
| 8 | Электрический блок управления, диагностическое соединение, внутреннее зеркало, электроника переднего сиденья |
| 9 | Сзади USB соединения |
| 2 (беж) | |
| 1 | Группа экстренного вызова и контроля связи |
| 3 | Подушки безопасности |
| 4 | Левые фары |
| 5 | Устройство управления приводом и шасси |
| 6 | Централизованное контрольное подразделение для систем помощи водителю |
| 7 | Правый фара |
| 8 | Проволоки |
| 9 | Радиолокационные датчики на передних углах транспортного средства |
| 10 | Панорамное отображение |
| 11 | Устройство управления дверью, спереди слева |
| 12 | Устройство управления дверью, слева от задней части |
| 3 (черный) взрыватель | |
| 1 | Автоматическая коробка передач |
| 2 | Система кондиционирования воздуха, управление теплом |
| 3 | Внутреннее освещение, помощь в парковке |
| 4 | Привод с четырьмя колесами |
| 5 | Охладитель для передачи масла |
| 6 | Компрессор кондиционера воздуха |
| 7 | Панель & Dash |
| 8 | Датчик света/датчик нагнетательного излучения |
| 9 | Контрольный блок для удобного доступа |
| 10 | Устройство управления системой привода |
| 12 | Натяжные устройства для натяжения ремня (боки переднего пассажира) |
| 4 (белый) | |
| 1 | Открыватель дверей гаража |
| 2 | & Запуск реле |
| 3 | Вспомогательное отопление |
| 4 | Система стирки фар, отопление сиденья |
| 5 | Передняя камера для систем помощи водителю |
| 6 | Центральная система блокировки |
| 7 | Система сигнализации для предупреждения о храпе |
| 8 | Телефонный отсек с функцией индуктивного зарядки |
| 9 | вентилятор радиатора |
| 10 | Натяжные устройства ремня (боковод) |
| 12 | Контрольный блок для адаптивного управления круизом |

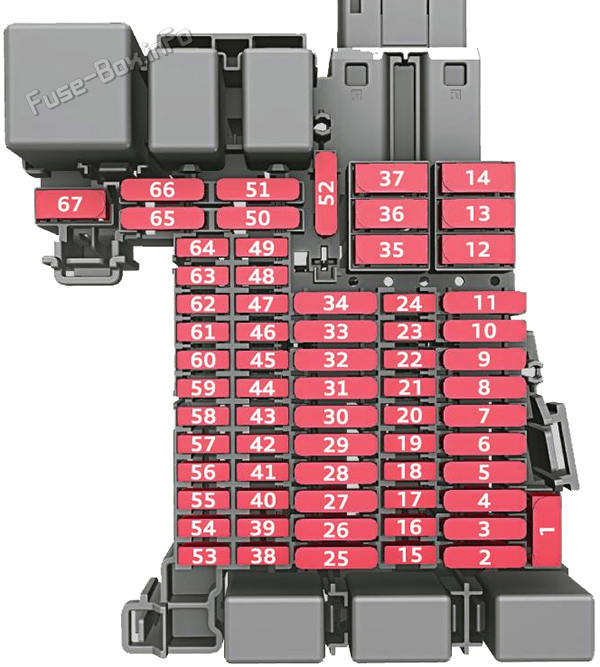

Блок предохранителей в салоне
| № | Функция |
|---|---|
| 1 | Отопление заднего окна |
| 2 | Диагностическая связь |
| 5 | Централизованное контрольное подразделение для системы удобства |
| 6 | Скользящая часть буксирующего устройства (левые огни) |
| 7 | Устройство управления дверью, справа |
| 8 | Централизованное контрольное подразделение для системы удобства |
| 10 | 3.11.5 Тормозная кромка (правые огни) |
| 11 | Устройство управления дверью, справа |
| 12 | Антиблокировочная тормозная система (ABS), электронный контроль за стабилизацией (ESC) |
| 17 | Радиолокационные датчики на задних углах транспортного средства |
| 18 | 6.11.1 Устройство управления дверью (боковой водитель) |
| 19 | Устройство управления дверью (сбоку от пастора) |
| 20 | Датчик активности водителя |
| 21 | Контрольный блок для адаптивного управления круизом |
| 23 | Электроника крыши |
| 24 | Устройство управления электрической системой транспортного средства |
| 25 | Установка для управления задним кондиционером воздуха |
| 26 | Контроль за выбросами |
| 27 | Система сигнализации против угона |
| 29 | 3.7.7 Электрическое разъем для буксировочных патрубков |
| 30 | Группа контроля за системами помощи водителю |
| 32 | Система инфозащиты |
| 33 | Централизованное контрольное подразделение для системы удобства |
| 34 | Централизованное контрольное устройство для системы удобства, розетки |
| 35 | Дифференциальный шлюз |
| 36 | Группа контроля за подвеской воздуха |
| 37 | Звуковая система |
| 39 | Внутреннее освещение, фоновое освещение |
| 40 | Селекторный рычаг |
| 41 | Блок управления крышкой бука |
| 42 | Контрольный блок для получения разрешения на доступ и начало работы |
| 43 | Устройство управления камерой в зоне обзора |
| 44 | Индикатор потери давления в шинах |
| 45 | MMI:: контрольный набор |
| 51 | Элементы двигателя |
| 52 | USB соединения |
| 57 | Генератор силового агрегата |
| 58 | 6.11.1 Устройство управления дверью |
| 60 | Модуль переключателя центральной консоли |
| 61 | Группа контроля за подвеской воздуха |
| 62 | 48 В аккумулятор |
| 63 | Выпуск скобок буксиров |
| 65 | Отопление сиденья (задний ход) |
| 66 | Звуковая система |
