Схема предохранителей Audi A6 1997-2004
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

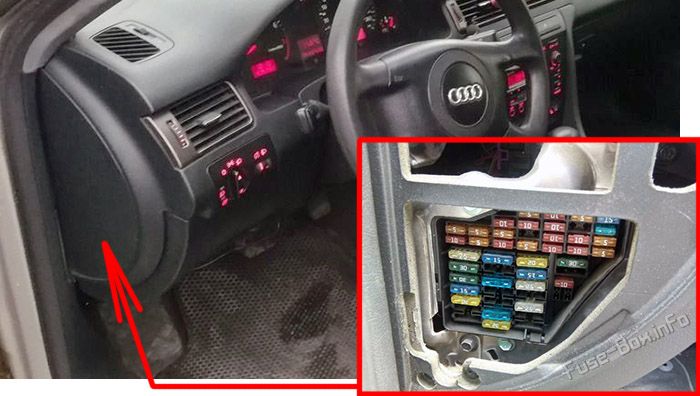

Расположение блока предохранителей
Взрыватели за крышкой сбоку от водителя.

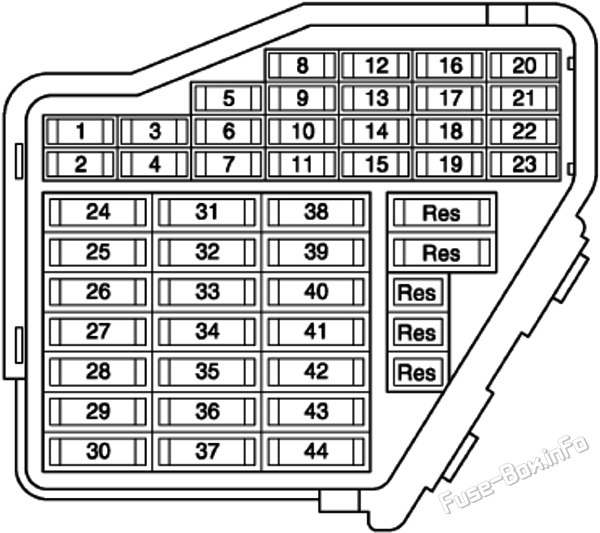

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 5A | Теплоэлемент, левый стиральный реактив Теплоэлемент, справа стиральная струя |
| 2 | 10A | Выключатель аварийного сигнала |
| 3 | 5A | Световая бардачка |
| 4 | 5A | Свет номерного знака |
| 5 | 1997-1999: Вставить табличку Dash, кондиционер воздуха, вспомогательный обогревательный прибор, внешние зеркала, отапливаемые сиденья, слепые заднее окно, навигационная система, стояночный прибор |
|
| 5 | 2000-2002: Отопление сидений, устройство контроля колбы, переключатель зеркал, регулировочные двигатели, кондиционер воздуха, вспомогательный обогреватель, задний барабан слепым, блок управления для: стояночного приспособления, навигационной системы, телефонной/телематической системы, подвески саморегулирующихся шин, контроля за давлением в электрических шинах (модели алкнад), автоматической коробки передач (витронный переключатель) |
|
| 5 | 10A | 2003-2004: Уровень масла/температура отправителя нефти Регулирующий клапан компрессора, система кондиционирования воздуха Отправитель высокого давления Типтонический переключатель Устройство контроля давления в шинах Устройство для контроля за проблесковыми отверстиями Группа контроля за использованием мобильных телефонов Устройство управления и дисплей для кондиционера/климатронного устройства Датчик качества воздуха Навигационная система с CD приводной блок Устройство саморегулировки подвески Операционный блок для контроля высоты подвески Группа телефонной/телематической связи Контрольный блок для речевого управления Группа контроля за парковкой автомобилей Слепой переключатель заднего барабана |
| 6 | 5A | Централизованное блокирующее устройство |
| 7 | 10A | ABS БД система Отправитель угла поворота TCS/ESP кнопка Выключатель педали тормоза системы управления круизом (дизельные системы прямого впрыска) Выключатель педали сцепления |
| 8 | 5A | Группа телефонной/телематической связи Контрольный блок для речевого управления |
| 9 | 10A | Нагреваемое внешнее зеркало, водительская сторона Нагреваемое внешнее зеркало с передней стороны пассажира |
| 10 | 5A | Регулятор дальности видимости фары, блок управления |
| 11 | 1997-1999:: Система контроля за движением (система контроля за движением) CCS) | |
| 11 | 5A | 2000-2004:: Автоматическое внутреннее зеркало против ослепления |
| 12 | 10A | Подсоединение к диагностике |
| 13 | 10A | Выключатель тормозного света 5.7 Тормозные лампочки |
| 14 | 1997-2002: Устройство внутреннего освещения, читальные огни, центральный блок управления, тщеславные зеркала, память о регулировке сиденья |
|
| 14 | 10A | 2003-2004: Централизованное блокирующее устройство Операционный блок памяти, место водителя Операционный блок памяти, место пассажира переднего хода Выключатель для выпуска багажного отсека Переключатель внутреннего монитора |
| 15 | 10A | Устройство управления с дисплеем в тире Эстафета из солнечных элементов Навигационная система с CD приводной блок Устройство управления памятью зеркал Приемник с вспомогательным тепловым приводом |
| 16 | 5A | Отправитель угла поворота |
| 17 | 10A | Устройство контроля давления в шинах Устройство саморегулировки подвески Двусторонний радио переключатель Группа контроля за парковкой автомобилей |
| 18 | 10A | Луковица дальнего света, правая Главный предупреждающий огонь |
| 19 | 10A | Луковица дальнего света, левая |
| 20 | 15A | Луковица ближнего света, правая Регулирующий двигатель дальнего света, правый |
| 21 | 15A | Луковица ближнего света, левая Регулирующий двигатель дальнего света, левый |
| 22 | 5A | Боковая лампочка, правая Лампа с хвостовым хребтом, правая |
| 23 | 5A | Боковая лампочка левой Лампа с левой стороны |
| 24 | 25A | Автоматическая система стирки/промывки Прорывоочиститель |
| 25 | 30 A | Устройство управления и дисплей для кондиционера/климатронного устройства Эстафета из солнечных элементов Свежий воздуходувка Магнитный сцепной реле Дополнительный обогревательный реле |
| 26 | 30A | Устройство управления и дисплей для кондиционера/климатронного устройства Нагреваемый задний выключатель окон |
| 27 | 15A | Подогрев рулевого колеса Мотор для очистителя заднего окна |
| 28 | 20A | Топливный насос (доподача) Устройство управления топливными насосами Реле топливного насоса |
| 29 | 20A/30A | 3.1.1 Крутящий элемент зажигания с выходной фазой (код двигателя) BAS) Мотронный блок управления (код двигателя) BAS) Этап выпуска 3.2.8 Крутящий элемент зажигания с фазой выхода Мотронный блок управления Регулирующие клапаны с воспламенением от сжатия |
| 30 | 20A | Регулировочный блок для раздвижной крыши |
| 31 | 1997-1999: Автоматическая коробка передач, задние огни, система управления движением, автоматическое внутреннее зеркало против ослепления |
|
| 31 | 2000-2002: Автоматическая коробка передач, задние огни, диагностические розетки, навигационная система, редуктор об/мин, клапан частотной рециркулации отработавших газов, включение аварийного переключателя света |
|
| 31 | 15A | 2003-2004: Ингибитор стартера и реле заднего хода Выключатель аварийного сигнала Переключение света Подсоединение к диагностике Многофункциональное переключатель 4.7 Реле для отключения зажигания Автоматическая коробка передач |
| 32 | 20 A | Инжекторы Выключатель системы управления круизом |
| 33 | 15A | Зажигалка для сигарет Зажигалка для сигарет, задняя |
| 34 | 15A | Реле для работы на вторичных насосах Соленоидные клапаны Вторичный клапан на входе воздуха Переключение клапана турбонагнетателя Измеритель массы воздуха Теплонагреватель для лямбдских зондов Заменяющий клапан впускного коллектора Инжекторы Система контроля круизных потоков |
| 35 | 30A | Расстояние для прицепа |
| 36 | 15A | Передний и задний противотуманный переключатели света |
| 37 | 20A | Радио Усилитель с бас-гитарой Контрольный блок воздушного отбора Эксплуатация блока управления электроникой, навигация Навигационное судоходство/TV настройщик Навигационный интерфейс Считыватель карт Чипа |
| 38 | 1997-1999: Световой отсек, центральная система блокировки |
|
| 38 | 20A | 2000-2004: Централизованное блокирующее устройство |
| 39 | 15A | Выключатель аварийного сигнала |
| 40 | 25A | Двойной тон реле |
| 41 | 25A | Перезагрузка ABS клапаны соленоидной системы (все дорожные модели) |
| 42 | 25A | ABS БД система |
| 43 | 5A | Радио Эксплуатация блока управления электроникой, навигация |
| 44 | 30A | Дополнительный обогревательный реле Солнечные элементы, изолированные от экрана 2 Регулятор сиденья водителя с нагретом температурой Регулятор сиденья пассажира спереди подогревом Нагреваемый левый переключатель сиденья с регулятором Подогрев задний правый переключатель сиденья с регулятором |
Растяжка
Растяжка

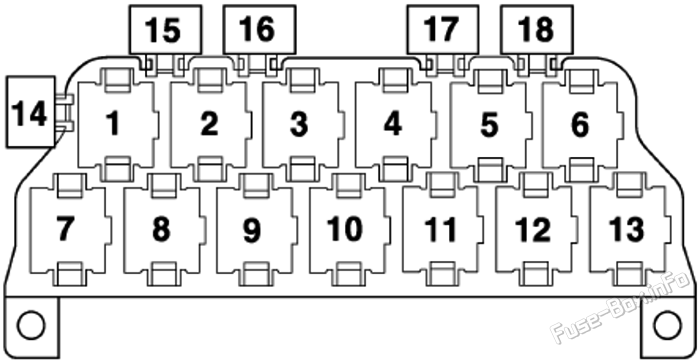

13-точечный реле
Он стоит за хранилищем.
| № | Описание |
|---|---|
| 1 | 2. Телекматические реле с двойным тоном USA) |
| 2 | Реле с переключением двигателя Устройство управления системой охранной сигнализации (Taxi) Сиренское реле (полицейские машины) Реле системы охранной сигнализации, переключение на другую систему (специальные транспортные средства) |
| 3 | Эстафета из солнечных элементов Устройство управления системой охранной сигнализации (Taxi) Сиренское реле (полицейские машины) Реле системы охранной сигнализации 2, пучок дальнего света (специальные транспортные средства) |
| 4 | Реле для ингибитора стартера Ингибитор стартера и реле заднего хода |
| 5 | Магнитный сцепной реле Дополнительный обогревательный реле |
| 6 | Туманный световой реле Реле топливного насоса (TDI двигателя) |
| 7 | Многофункциональный блок управления рулевым колесом |
| 8 | Многофункциональный блок управления рулевым колесом |
| 9 | Устройство для контроля за проблесковыми отверстиями |
| 10 | Устройство для контроля за проблесковыми отверстиями |
| 11 | Внешнее зеркало сворачивается блок управления системой |
| 12 | Внешнее зеркало сворачивается блок управления системой |
| 13 | Сервотронный блок управления |
| 14 | Таксиметрический взрыватель Функция E (полицейские транспортные средства) Гидравлический реленый предохранитель насоса (вседорожные модели) |
| 15 | - |
| 16 | Включатель системы охранной сигнализации (Taxi) Функциональная установка B (полицейские транспортные средства) |
| 17 | Таксиметр и предохранитель системы охранной сигнализации (такси) взрыватель C (полицейские транспортные средства) Взрыватель межкомовой системы (специальные транспортные средства) Туманный зажигательный предохранитель (дневные огни - Канада) |

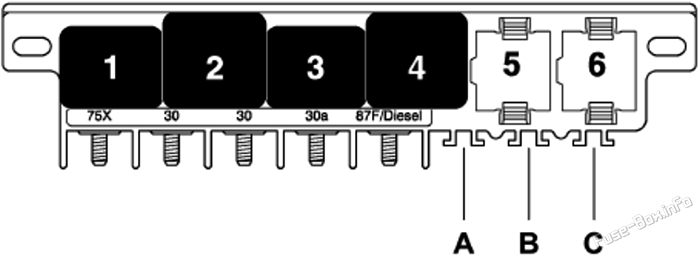

Микроцентральная электростанция
Он стоит за хранилищем.
| № | Описание |
|---|---|
| 1 | Двойной тон реле |
| 2 | X контактный реле экстренной связи |
| 3 | Гидроэстап (вседорожные модели) |
| 4 | Реле топливного насоса (двигатели для бензина) Перезарядка световых вилок (дизельные двигатели) |
| 5 | Автоматическая система стирки/промывки |
| 6 | Автоматическая система стирки/промывки |
| A | 1997-1999:: взрыватель саморегулирующейся подвески 2000-2004:: Взрыватель, используемый для регулировки рулевой колонки |
| B | Слепой предохранитель заднего барабана |
| C | Для специальных транспортных средств |

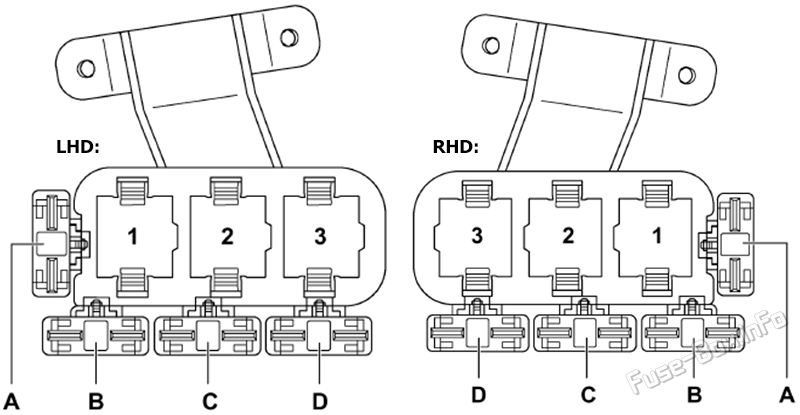

8-точечный реле
Он стоит за хранилищем "Водитель" и за микроцентральной электроэнергией.

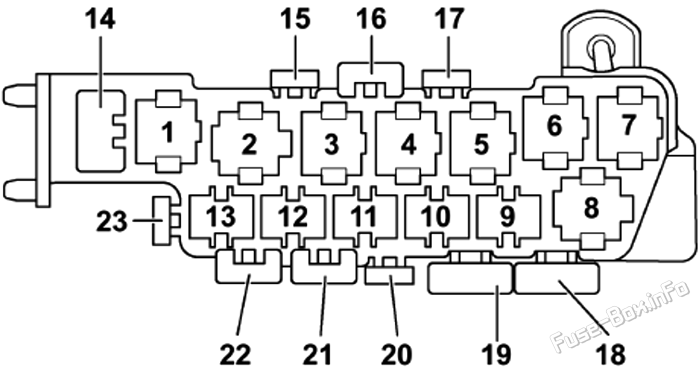

Транспортные средства с левосторонним управлением
| № | Описание |
|---|---|
| 1 | Перезаправка соленоидных клапанов -ABS при этом ESP |
| 2 | вентилятор радиатора 2-й скоростный реле |
| 3 | вентилятор радиатора реле Постоянный реле циркуляции охлаждающей жидкости |
| 4 | вентилятор радиатора реле с погружающимся двигателем |
| 5 | - |
| 6 | Реле с подвеской саморегулирующегося типа (все дорожные модели) |
| 7 | Реле возвратного насоса -ABS при этом ESP |
| 8 | 2000-2002:: вспомогательный обогревательный блок (малая охлаждающая цепь) |
| 8 | 2003-2004:: Реле запорного клапана охлаждающей жидкости |
| 14 | термофункция регулировки сиденья, боковая сторона водителя (все дорожные модели) |
| 15 | Взрывчатое устройство для 12В |
| 16 | Теплообразная мутация переднего электрического окна |
| 17 | термосмеситель заднего электрического окна |
| 18 | ABS взрыватель блока управления |
| 19 | вентилятор радиатора взрыватель |
| 20 | вентилятор радиатора взрыватель блока управления |
| 21 | 1.7 Термофильм для регулировки сиденья, боковая сторона водителя вентилятор радиатора взрыватель (вседорожные модели) |
| 22 | Взрыватель саморегулирующейся подвески |
| 23 | Взрыватель саморегулирующейся подвески |
| 24 | Регулировка термофильтров для сиденья, спереди |

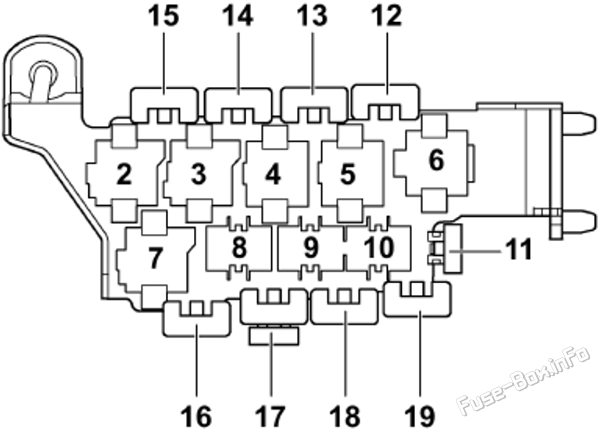

Транспортные средства с правосторонним управлением
| № | Описание |
|---|---|
| 2 | Реле с подвеской саморегулирующегося типа (все дорожные модели) |
| 3 | вентилятор радиатора реле с погружающимся двигателем |
| 4 | Перезаправка соленоидных клапанов -ABS при этом ESP |
| 5 | вентилятор радиатора реле |
| 6 | Реле возвратного насоса -ABS при этом ESP |
| 7 | вентилятор радиатора 2-й скоростный реле |
| 8 | - |
| 9 | - |
| 10 | - |
| 11 | Взрыватель саморегулирующейся подвески Регулировка термофильтров для сиденья сбоку пассажира (спереди) RS6 модели) |
| 12 | Регулировка термофильтров для сиденья сбоку переднего пассажира вентилятор радиатора взрыватель (RS6 модели) |
| 13 | Теплообразная мутация переднего электрического окна |
| 14 | термосмеситель заднего электрического окна |
| 15 | 1.7 Термофильм для регулировки сиденья, боковая сторона водителя |
| 16 | вентилятор радиатора взрыватель |
| 17 | вентилятор радиатора взрыватель блока управления Раствор для 12В розетки (RS6 модели) |
| 18 | ABS взрыватель блока управления |
| 19 | Взрывчатое устройство для 12В |
Перевозчик
Он на стороне водителя, за панелью тире на центральном носителе.
| № | Описание |
|---|---|
| 1 | Реле с низкой теплоотдачей Реле тормозного сервопривода |
| 2 | Дополнительный обогревательный реле Солнечные элементы, изолированные от эстафеты 2 (LHD) |
| 3 | Высокотемпературная реле |
| A | - |
| B | 1997-1999:: взрыватель для охлаждения топлива |
| C | Дополнительный обогревательный предохранитель 2 Включатель реле с гидравлическим насосом (тормозной сервопривод) Вентилятор топливного насоса (в случае подачи топлива) RS6 модели LHD) |
| D | Дополнительный предохранитель обогревательного устройства Вентилятор топливного насоса (в случае подачи топлива) RS6 модели RHD) |
3-точечный ретранслятор
В моторном отделении (электронный ящик).

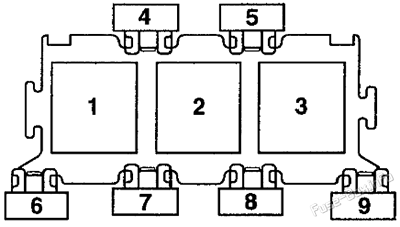

Вариант 1
| № | Сокращение |
|---|---|
| 1 | Дополнительный обогревательный прибор 1 (эстафета) TDI) |
| 2 | Реле для работы на вторичных насосах |
| 3 | Реле системы прямого впрыска дизельных двигателей |
| 5 | Взрыватель блока управления двигателем |
| 7 | Включатель световых вилок (взрывчатых вилок) V6 TDI), взрыватель вспомогательного насоса |
| 8 | Дополнительный обогревательный прибор 2 (предохранитель) TDI), фаза взрывателя 2 (V6 TDI) |
| 9 | Функционирование 2 для световых свечей (V6 TDI), предохранитель световых свечей (4-цилиндр) |

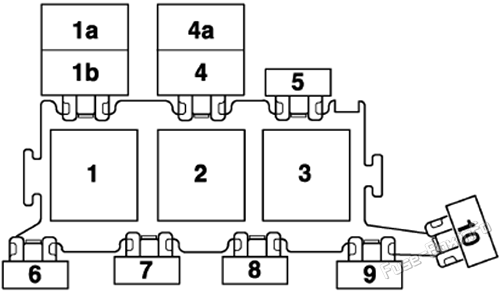

Вариант 2
| № | Описание |
|---|---|
| 1 | Реле для работы на вторичном насосе (второй воздухозаборник) RS6 модели) Вспомогательная водная реле (вспомогательная водная насосная реле) 2000) |
| 1а | вентилятор радиатора (вседорожные модели) |
| 1b | Продолжение реле циркуляции охлаждающей жидкости (вседорожные модели) Дополнительный реле насоса охлаждения (2003) |
| 2 | Реле для работы на вторичных насосах |
| 3 | Элеппель питания (бензиновые двигатели) Реле системы прямого впрыска дизельных двигателей (дизельные двигатели) Реле с задержкой в работе системы отключения зажигания (автоматическая коробка передач 01J) |
| 4 | Реле топливного охлаждающего насоса Постоянный реле циркуляции охлаждающей жидкости (RS6 модели) |
| 4a | - |
| 5 | Взрыватель блока управления двигателем Взрыватель электроники двигателя (вседорожные модели) |
| 6 | не используется (транспортные средства с левосторонним приводом) Функционирование 2 для световых свечей (V6 TDI, V8 TDI) Взрывчатое устройство световых свечей (4-цилиндровый) вентилятор радиатора взрыватель (вседорожные модели) |
| 7 | Включатель световых вилок (взрывчатых вилок) V6 TDI, V8 TDI) Взрыватель вспомогательного насоса (бензиновые двигатели) Вспомогательный тепловый предохранитель (транспортные средства с правосторонним приводом) до модели года 2000 не используется (транспортные средства с правым движением) |
| 8 | Вспомогательный тепловый предохранитель (транспортные средства с левосторонним приводом) до модели года 2000 не используется (транспортные средства с левосторонним приводом) |
| 9 | Функционирование 2 для световых свечей (V6 TDI, V8 TDI) Взрывчатое устройство световых свечей (4-цилиндр) вентилятор радиатора взрыватель (вседорожные модели) Вентилятор насоса охлаждения (RS6 модели) не используется (транспортные средства с правым движением) |
| 10 | 6.3.2.5.5 Топливная установка для охлаждения взрыватель -1-15) (автоматическая коробка передач 01J) вентилятор радиатора взрыватель блока управления (вседорожные модели) не используется (транспортные средства с правым движением) |
Взрыватели не в реле
- Взрывчатое устройство для вспомогательного обогревательного устройства
- 6.3.2.5.5 Топливная установка для охлаждения
- взрыватель -1-15) (автоматическая коробка передач 01J)
- вентилятор радиатора взрыватель блока управления (вседорожные модели)

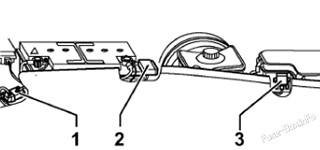

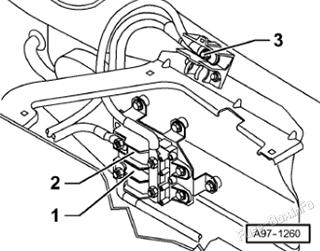

Дополнительные взрыватели в пленумной камере
RS6:
Взрыватели расположены ниже резервуара для расширения охлаждающей жидкости.
| № | Описание |
|---|---|
| 1 | взрыватель -2- (30) |
| 2 | взрыватель - 1 - 30) |
| 3 | Включатель вспомогательного обогревательного устройства Подключение к винту батареи (RS6) |
